MEDIOS DE LEVANTAMIENTO

Gato móvil - Borriquetas

02A

02A-1

102A

MEDIOS DE LEVANTAMIENTO

Gato móvil - Borriquetas

 Sigla de seguridad (precauciones especiales que hay que respetar durante una intervención).

La utilización de un gato móvil implica
obligatoriamente el uso de borriquetas
apropiadas.

ATENCIÓN:
el bastidor de este vehículo está protegido por unos
productos que aseguran la garantía anticorrosión de
12 años.

Para evitar el contacto directo metal con metal, que
dañaría la protección de origen, no se deberán utilizar
en ningún caso materiales que no estén equipados
con tampones de goma.

Se prohíbe levantar el vehículo tomando apoyo bajo el
brazo de suspensión delantera o bajo el tren trasero.

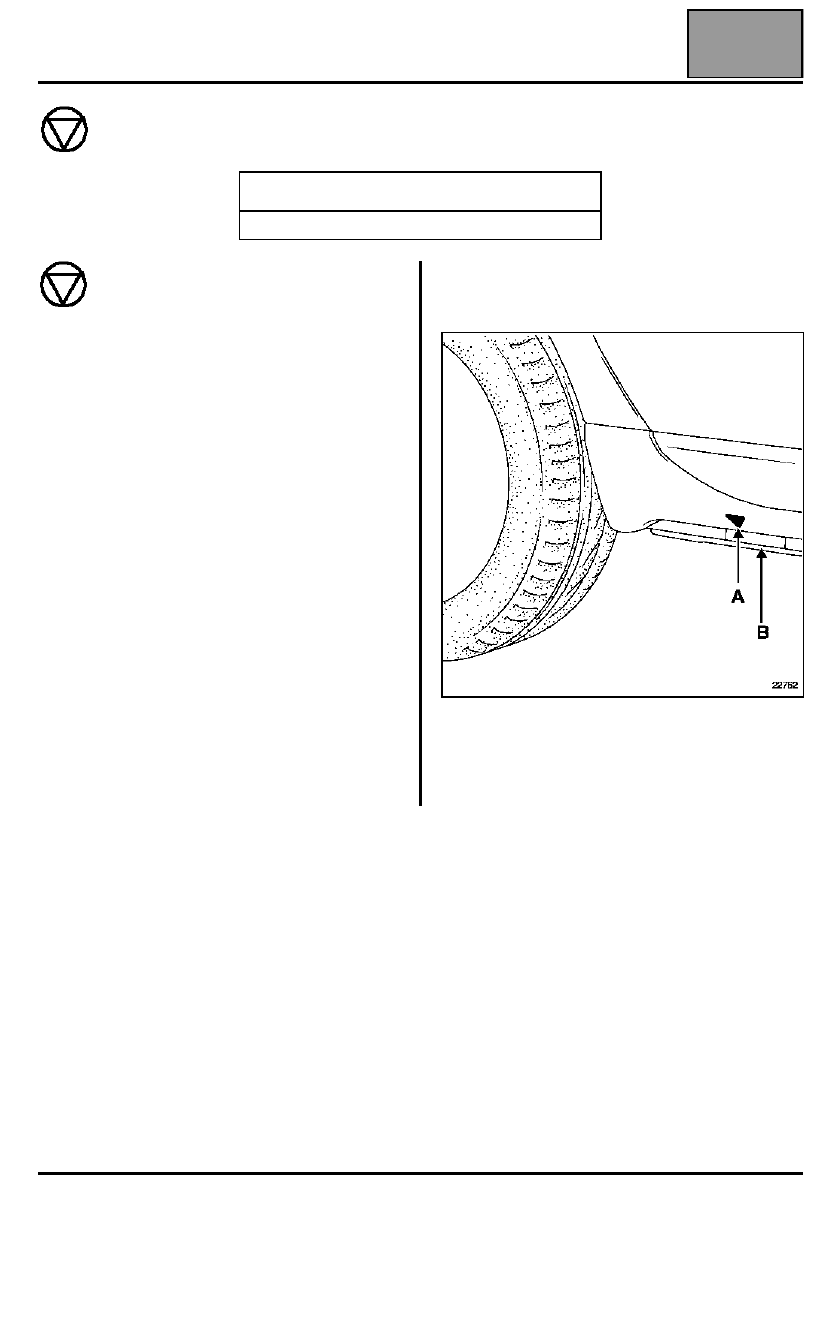

Para levantar una rueda delantera o trasera, tomar
apoyo en (B) sobre el canto del bastidor en el
alineamiento de las marcas (A).

Para levantar lateralmente la parte delantera y la parte
trasera, utilizar el calce Cha. 280-02.

Tomar apoyo bajo el canto del larguero lateral, en el
centro de la puer ta delantera.

ATENCIÓN:
Posicionar el canto correctamente en la ranura del
calce.

Para poner el vehículo sobre borriquetas, levantar
lateralmente el conjunto del vehículo y posicionar
obligatoriamente las borriquetas bajo los refuerzos del
canto previstos para posicionar el gato del equipo de
bordo en (B).

UTILLAJE ESPECIALIZADO INDISPENSABLE

Cha. 280-02

Calce adaptable al gato móvil

MEDIOS DE LEVANTAMIENTO

Elevador con toma bajo casco

02A

02A-2

Elevador con toma bajo casco

 RECUERDEN LAS CONSIGNAS DE

SEGURIDAD

En la medida de lo posible, en los casos en los que
sea preciso extraer los órganos pesados del vehículo,
es preferible utilizar un elevador de cuatro columnas.

De hecho, tras la extracción de este tipo de órgano
(ejemplo : grupo motopropulsor, tren trasero, depósito
de carburante, etc.), el vehículo se encuentra
descargado de una gran parte de su carga y hay
riesgo de basculamiento de éste respecto a los
apoyos de un elevador de dos columnas (ver, a
continuación, posicionamiento de los brazos).

Esto es tanto más peligroso cuanto más alto se
encuentre el vehículo.

Cuando el vehículo está levantado en un elevador de
dos columnas con toma bajo casco, es necesario
colocar unas correas de seguridad disponibles en el
Almacén de Piezas de Recambio bajo la referencia:
77 11 172 554.

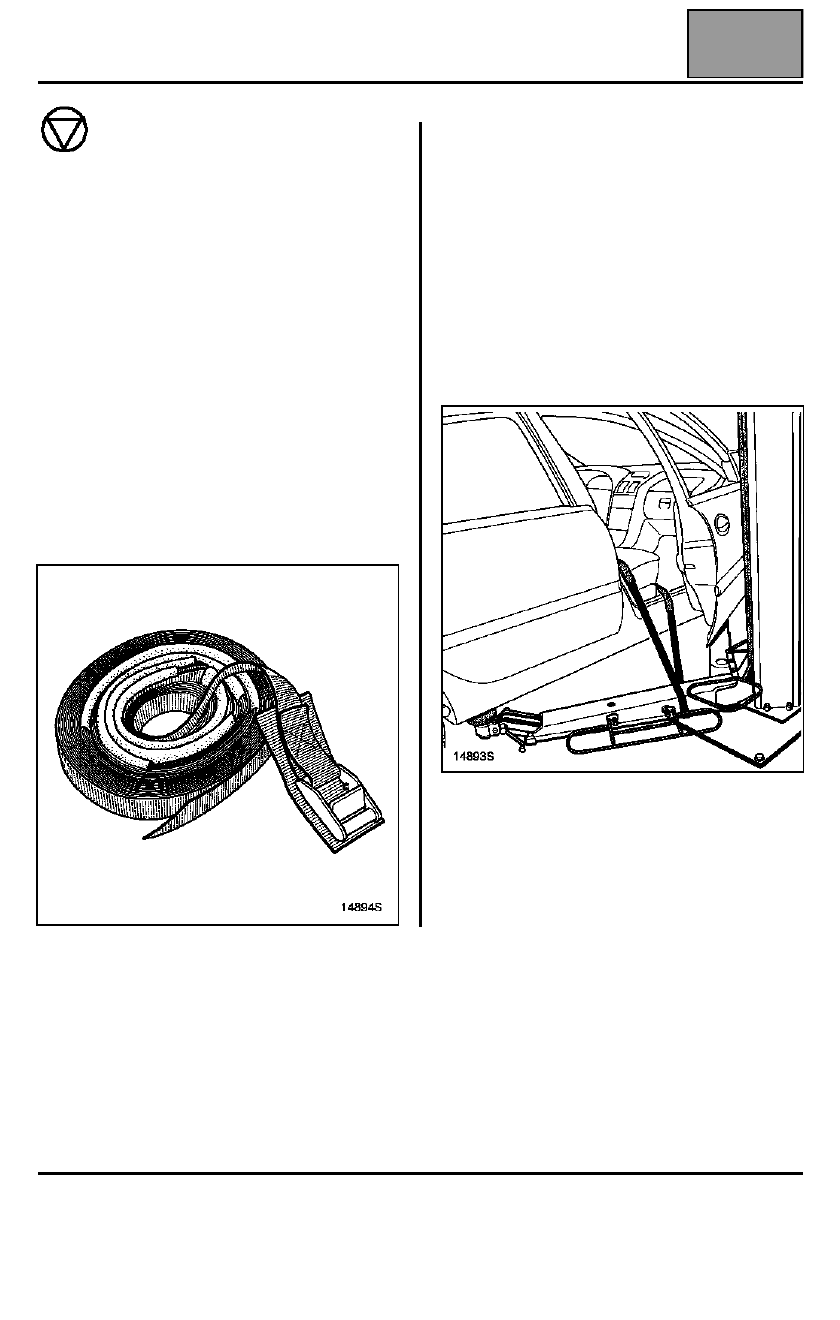

COLOCACIÓN DE LAS CORREAS

Por razones evidentes de seguridad, estas correas
deben estar siempre en perfecto estado (no hay que
dudar en sustituirlas en caso de deshilachado).

Durante su colocación, verificar que las protecciones
estén situadas en los asientos y en las partes frágiles
del vehículo, no apretar las correas demasiado fuerte.

Colocar las correas bajo los brazos del elevador y
pasarlas a través del vehículo.

El ejemplo siguiente muestra el amarre de un vehículo
para una operación en la parte delantera.

MEDIOS DE LEVANTAMIENTO

Elevador con toma bajo casco

02A

02A-3

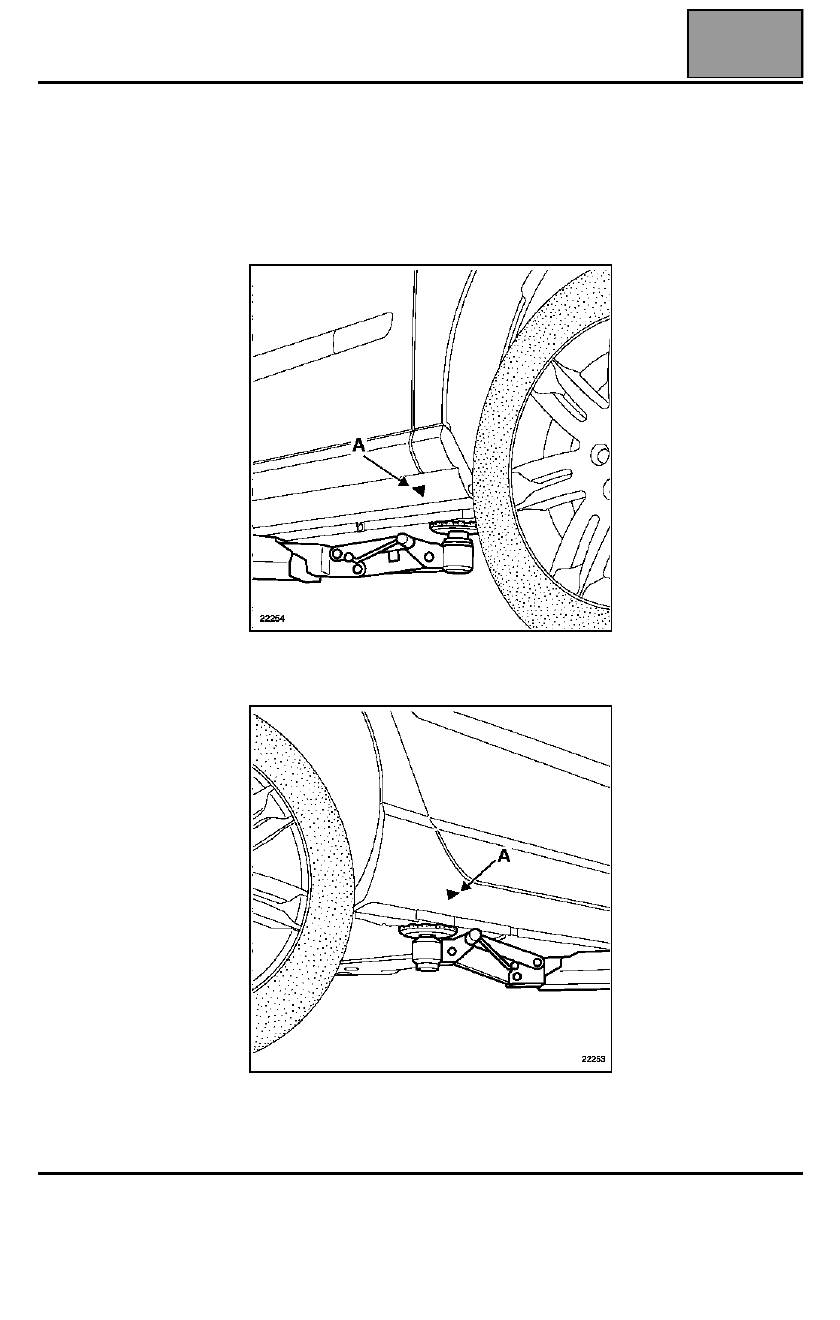

POSICIONAMIENTO DE LOS BRAZOS DE
LEVANTAMIENTO

Posicionar el brazo de levantamiento sobre el canto
del bastidor en el alineamiento de las marcas (A).

PARTE DELANTERA

PARTE TRASERA

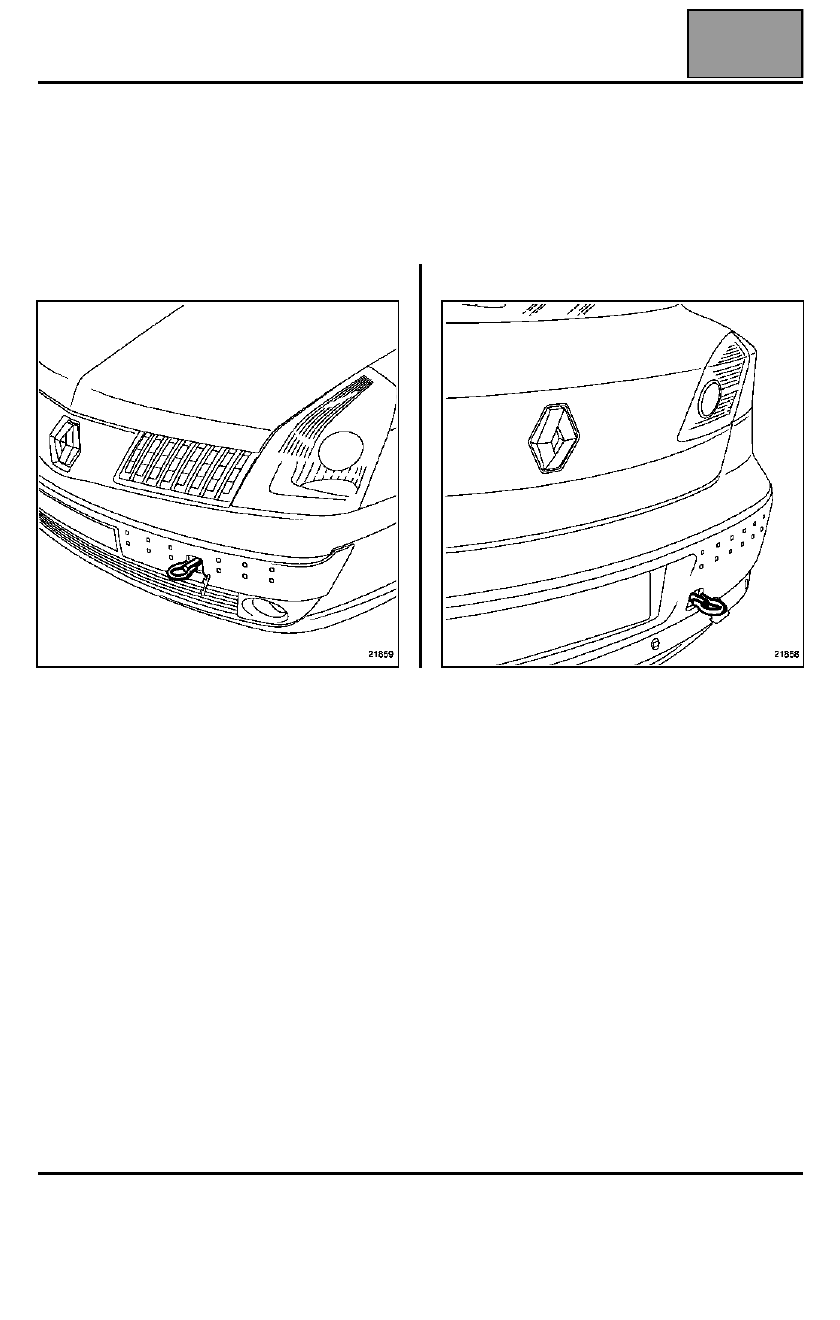

REMOLCADO

Todos los tipos

03A

03A-1

103A

REMOLCADO

Todos los tipos

PARA EL REMOLCADO, RESPETAR LA LEY EN VIGOR DE CADA PAÍS.

NO TOMAR NUNCA LOS TUBOS DE TRANSMISIÓN COMO PUNTO DE ENGANCHE.

Los puntos de remolcado deben utilizarse únicamente para el remolcado en carretera. No pueden servir en ningún
caso para sacar el vehículo de una cuneta o para levantar directa o indirectamente el vehículo.

PARTE DELANTERA

PARTE TRASERA
