ACCESORIOS DE ASIENTOS

Apoyacodos trasero

79

79-2

Apoyacodos trasero

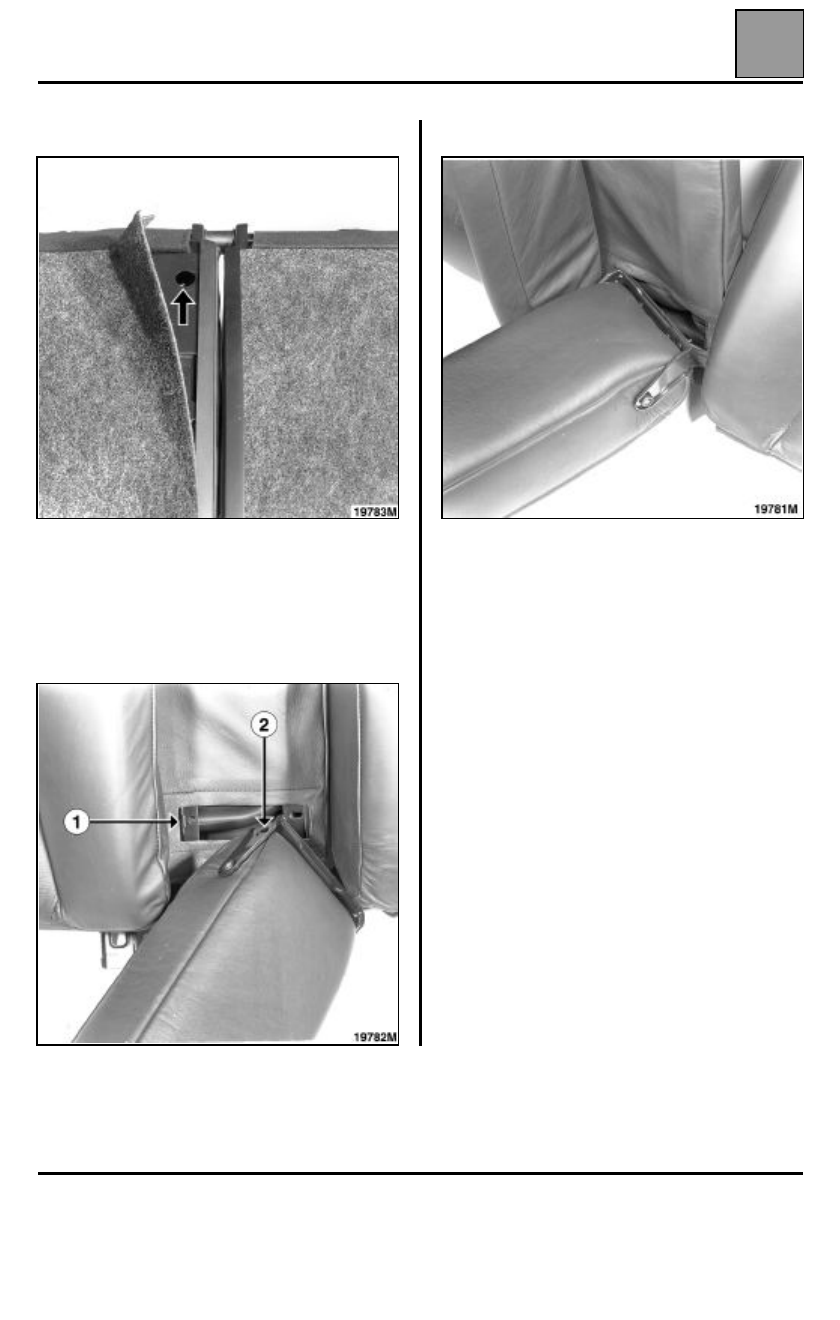

EXTRACCIÓN

Desguarnecer parcialmente la parte trasera del
respaldo.

Extraer la fijación.

REPOSICIÓN

Encajar el espolón 1 en la lumbrera 2.

Hacer pivotar el apoyacodos y fijarlo por la parte
trasera del respaldo.

Motor y periféricos

ENCENDIDO - INYECCIÓN

77 11 304 683

"Los Métodos de reparación prescritos por el constructor en el presente documento,
han sido establecidos en función de las especificaciones técnicas vigentes en la fecha
de publicación de dicho documento.

Pueden ser modificados en caso de cambios efectuados por el constructor en la
fabricación de los diversos órganos y accesorios de los vehículos de su marca.”

SEPTIEMBRE 2001

RENAULT se reserva todos los derechos de autor.

EDITION ESPAGNOLE

Se prohíbe la reproducción o traducción, incluso parcial, del presente documento, así
como la utilización del sistema de numeración de referencias de las piezas de
recambio, sin la autorización previa y por escrito de RENAULT.

© RENAULT 2001

Sumario

Páginas

17

INYECCIÓN

Diagnóstico - Preliminar

  17-1

Diagnóstico - Interpretación de los fallos

  17-7

Efectos cliente

17-67

Árbol de localización de averías

17-68

INYECCIÓN

Diagnóstico - Preliminar

17

MOTRONIC ME 7.4.6

N

°

 Vdiag: 04

117

INYECCIÓN

Diagnóstico - Preliminar

SECUENCIA GENERAL DE DIAGNÓSTICO

– Preparación de uno de los útiles de diagnóstico para efectuar la identificación del sistema que equipa el vehículo

(lectura de la familia del calculador, del N

°

 de programa, del Vdiag,...).

La identificación se hace gracias a la lectura (ventana mando) de:

REFERENCIA CALCULADOR

ME 7.4.6

NÚMERO VDIAG

04

NÚMERO DE PROGRAMA

 (a partir de)

12

– Búsqueda de los documentos de "Diagnóstico" que corresponden al sistema identificado.

– Se asumen las informaciones aportadas en los capítulos "Preliminar".

DESCRIPCIÓN DE LAS ETAPAS DE DIAGNÓSTICO

1

CONTROL DE LOS FALLOS

Esta etapa es el punto de partida indispensable antes de cualquier intervención en el vehículo.

Orden de prioridad:

Hay que tratar los fallos eléctricos antes que los fallos OBD (On Board Diagnostic) (DF111, DF112, DF113,
DF114, DF185, DF186

rateo de combustión de los cilindros de 1 a 6; DF183, DF184 catalizadores n

°

 1 y n

°

 2;

DF202, DF203

 alimentación de carburante banco A y banco B; DF204 y DF205 envejecimiento sonda anterior

banco A y banco B).

Cabe destacar que ninguna avería eléctrica debe estar presente o memorizada antes de tratar las averías
funcionales OBD.

Otras prioridades son tratadas en la parte "Consignas" dentro del diagnóstico del fallo concernido.

Este documento presenta el diagnóstico de las particularidades aplicable en todos los calculadores:

"BOSCH MOTRONIC ME 7.4.6" montados en AVANTIME.

Para emprender un diagnóstico de este sistema, es imperativo disponer de los elementos siguientes:

– Este capítulo del manual de reparación,

– El esquema eléctrico de la función para el vehículo considerado,

– El útil de diagnóstico CLIP o NXR,

– Un multímetro y el bornier de control Elé. 1613.

INJ.ME7.4.6 D66-1.0

17-1
