GUARNECIDO DE ASIENTOS DELANTEROS

Guarnecido del cojín

77

77-4

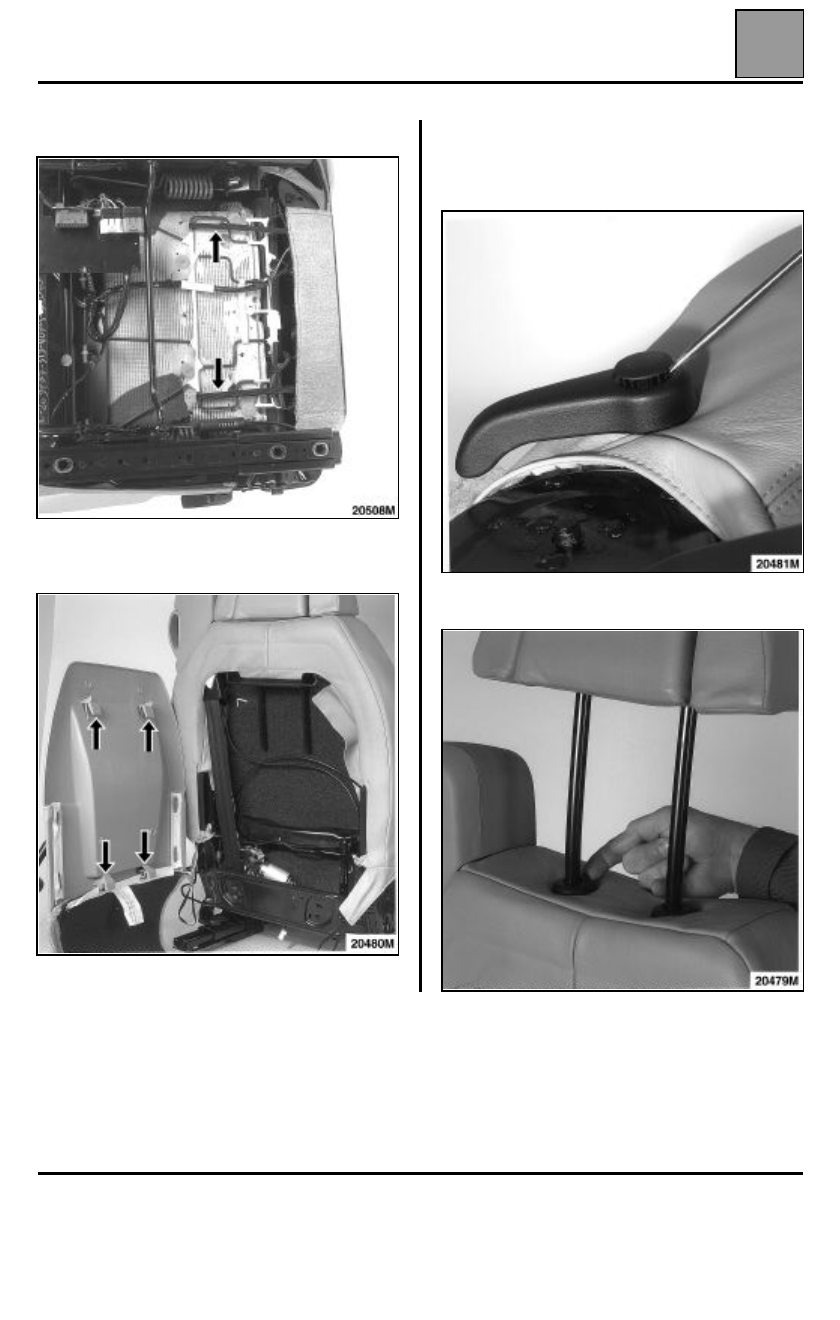

Retirar la funda del cojín a nivel de la articulación.

Girar el asiento.

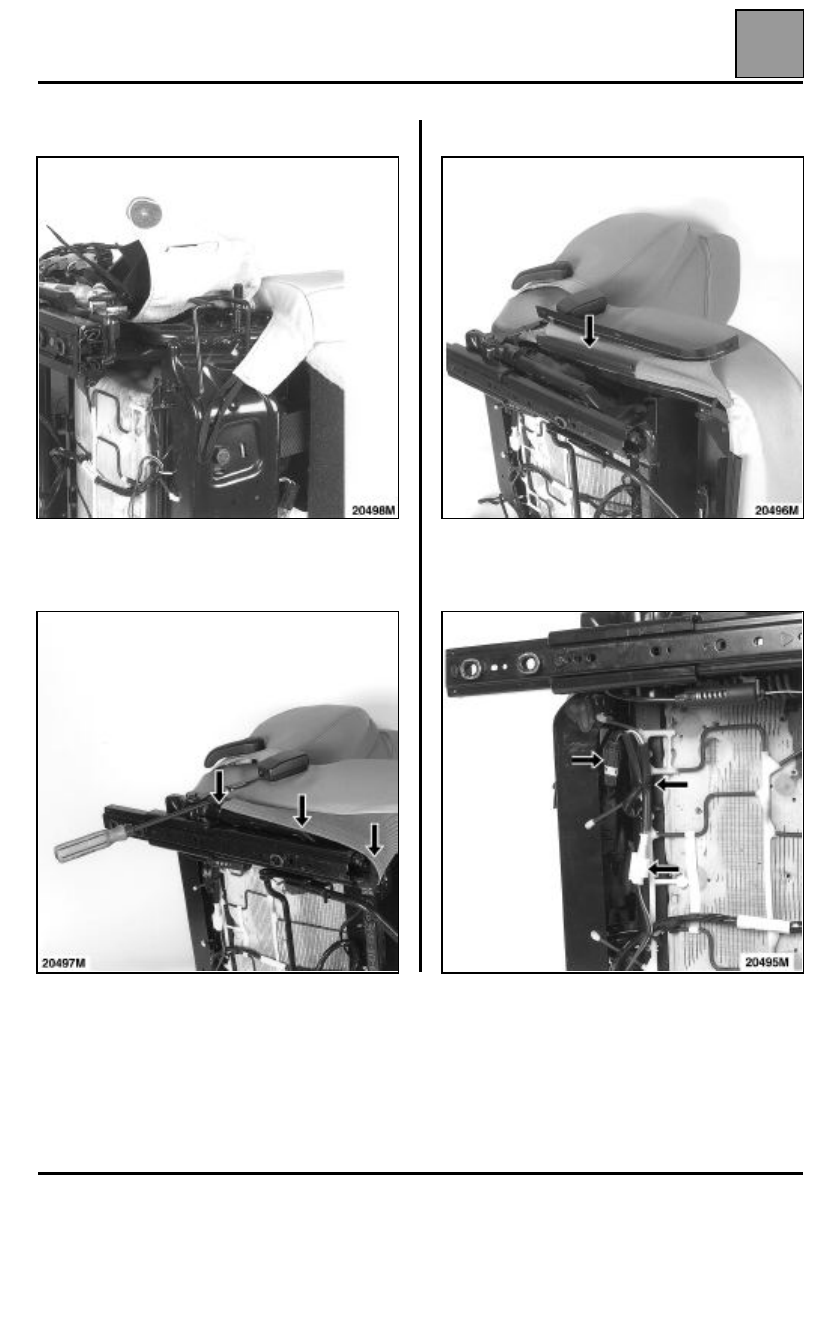

Desgrapar las tres grapas abeto.

Extraer el perfil de sujeción derecho, lado pedúnculo.

Desconectar los dos conectores y cortar la abrazadera
de plástico.

GUARNECIDO DE ASIENTOS DELANTEROS

Guarnecido del cojín

77

77-5

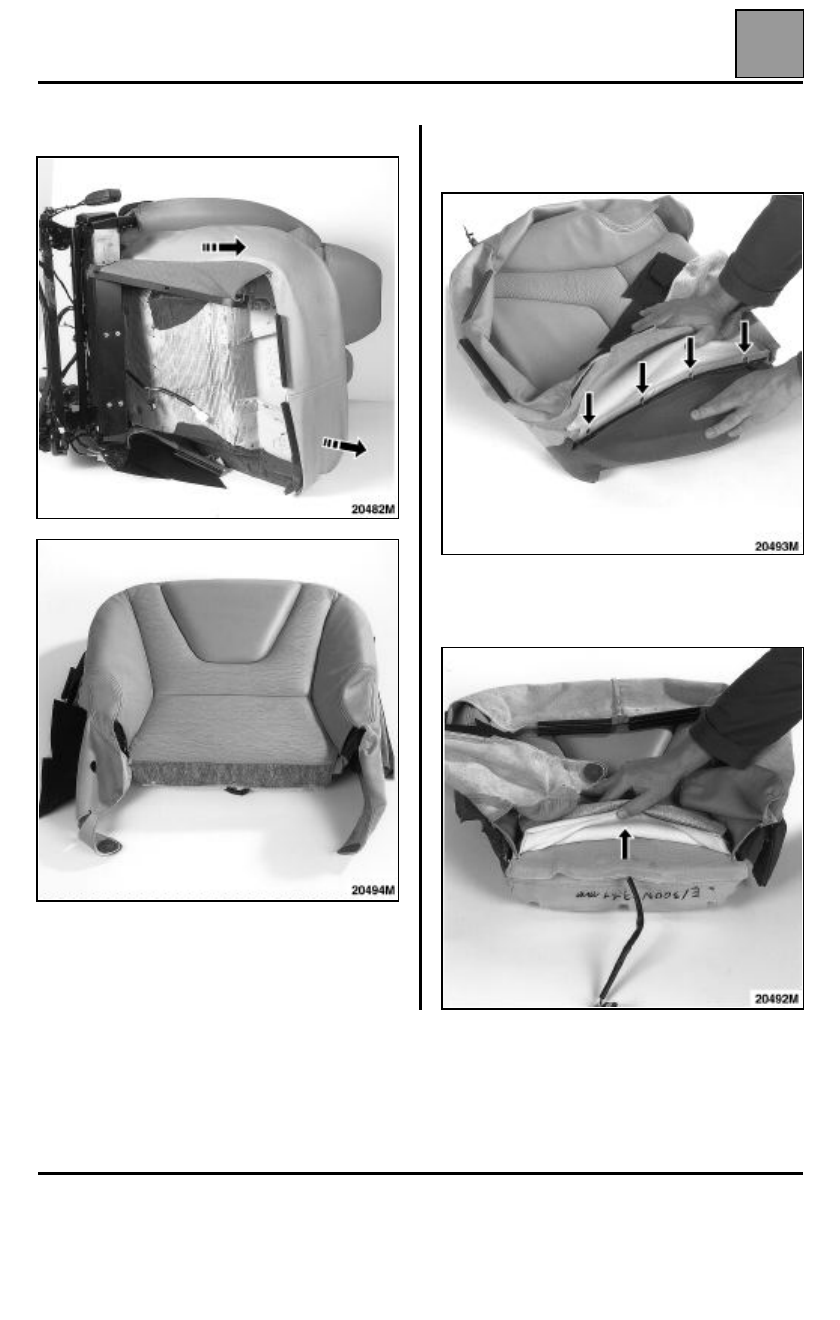

Sacar el conjunto funda y espuma.

Separar la funda de la espuma retirando la funda y
después cortar las grapas nariz de cerdo en cada
punto de costura.

En caso de necesidad de sustitución de la napa
calefactante, es imperativo sustituir asimismo la
espuma.

GUARNECIDO DE ASIENTOS DELANTEROS

Guarnecido del respaldo

77

77-6

Guarnecido del respaldo

Extraer los elásticos de sujeción de la bolsa canguro.

Sacar el casco del respaldo tirando de él hacia arriba
para liberar los espolones.

Retirar el embellecedor central de la empuñadura de
basculamiento del respaldo con un destornillador
pequeño, después sacar la empuñadura tirando de
ella hacia arriba.

Retirar el apoyacabezas levantando el espolón.

GUARNECIDO DE ASIENTOS DELANTEROS

Guarnecido del respaldo

77

77-7

Soltar el casco delantero del cárter de la viga.

ATENCIÓN:

esta pieza debe ser sustituida después

de cada desmontaje.

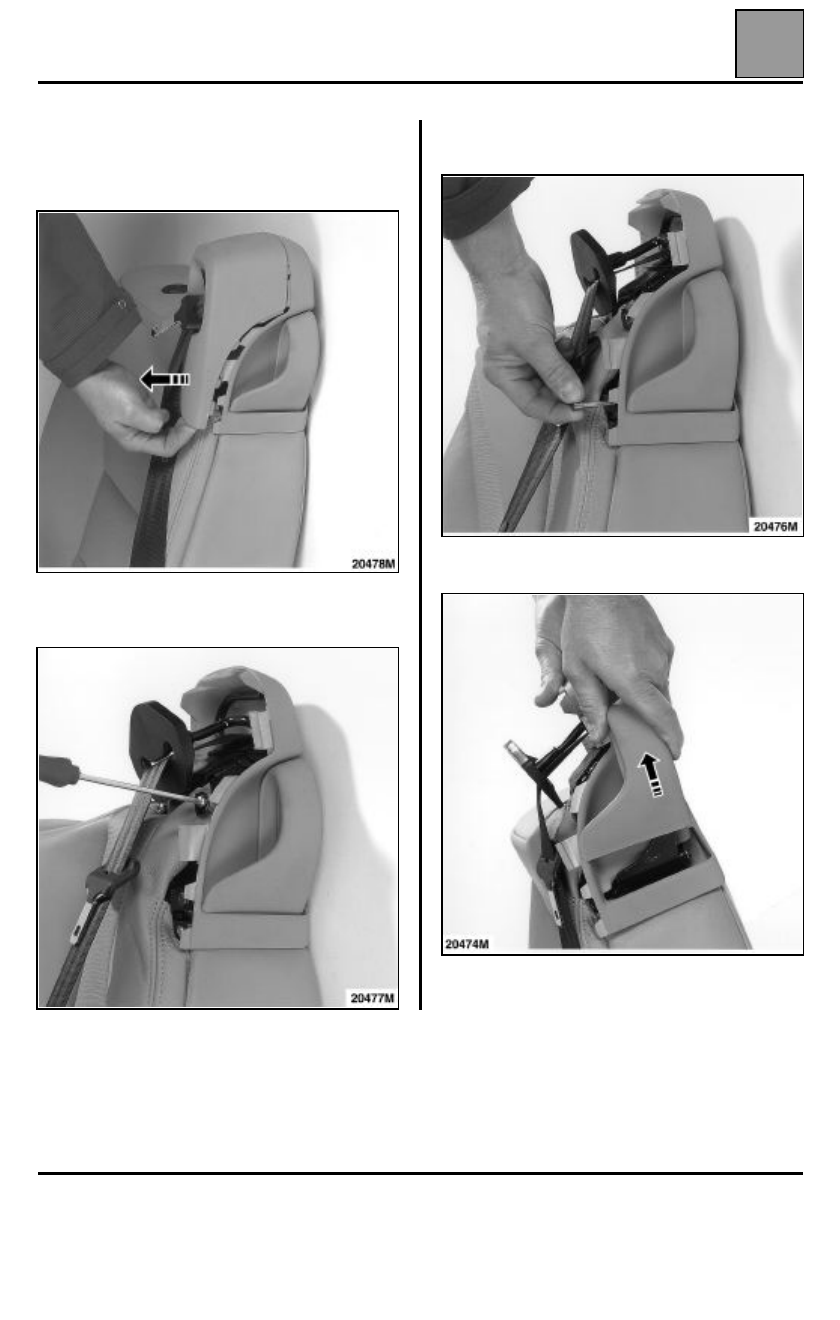

Quitar los tres tornillos de fijación del casco trasero del
cárter de la viga.

Sacar el eje de la empuñadura de basculamiento del
asiento.

Sacar la empuñadura tirando según la flecha.
