ELEMENTOS DE SEGURIDAD INTERIORES

Cinturones de seguridad delanteros

59

59-2

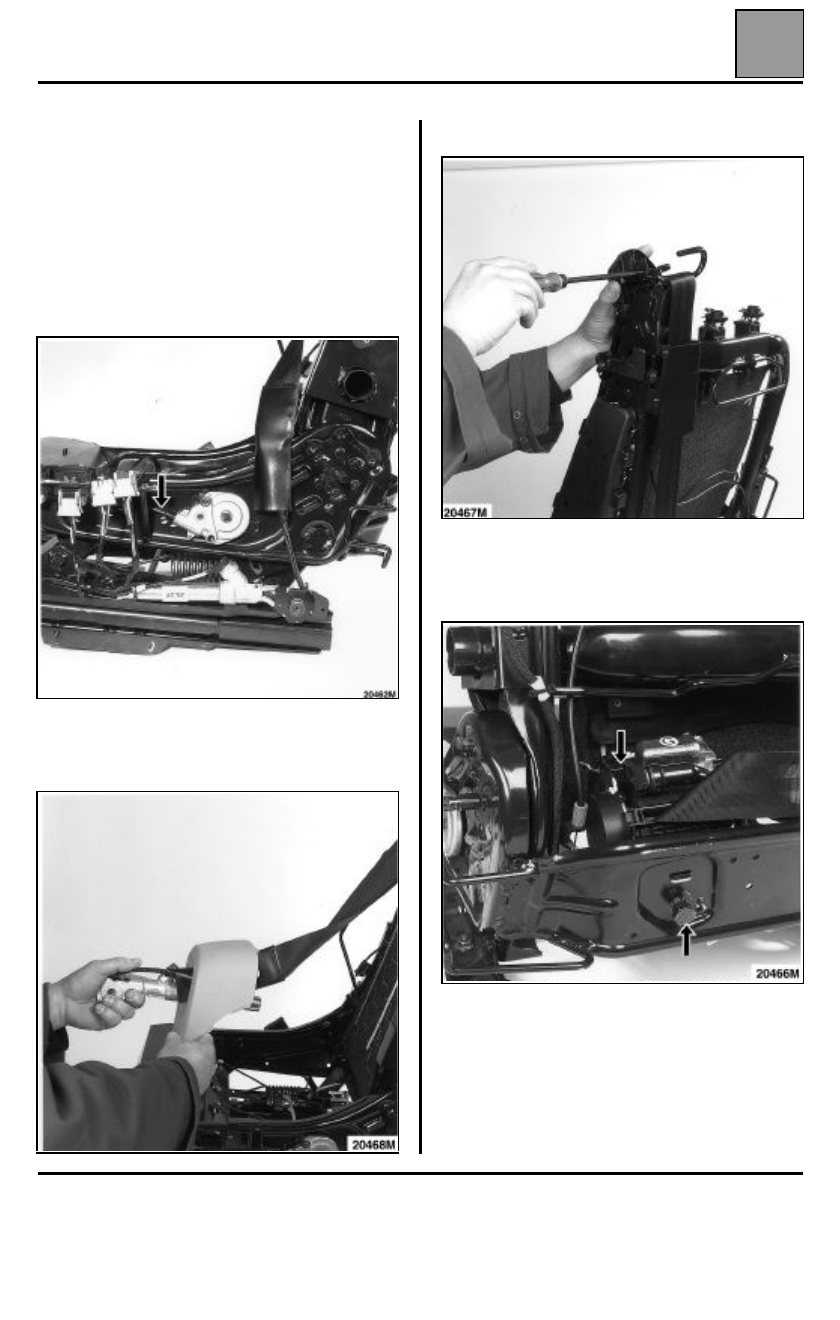

Extraer la coquilla inferior y desguarnecer la parte
trasera del respaldo del asiento concernido (consulte
el capítulo 77).

Cortar la abrazadera de sujeción del cableado en el
cilindro del pretensor.

Desconectar el conector del pretensor.

Quitar el tornillo de sujeción del pretensor (tornillo
estrella de 40).

Pasar el conjunto (cinturón y pretensor) a través de la
semi-coquilla que se encuentra por delante del cárter
superior.

Extraer la guía del cinturón.

Desconectar el conector del enrollador.

Quitar el tornillo de fijación del enrollador.

Bascular el respaldo del asiento hacia adelante.

Sacar el enrollador.

ELEMENTOS DE SEGURIDAD INTERIORES

Cinturones de seguridad delanteros

59

59-3

REPOSICIÓN

Pasar el pretensor a través del cárter de paso del
cinturón.

Colocar en sentido inverso, prestando atención:
– al sentido de montaje del pretensor para no torcer la

correa, verificar abrochando el cinturón,

– a la conexión eléctrica, verificar el recorrido del cable

lado pretensor.

IMPORTANTE

Cuando todo está montado:
– verificar mediante el útil de diagnóstico que no

está presente ninguna avería en el sistema,

– si todo es correcto, desbloquear el calculador.

Si el testigo no funciona, consultar el capítulo
"Diagnóstico" y controlar el sistema mediante el
aparato XRBAG (Elé. 1288) o el útil de diagnóstico.

ATENCIÓN: si no se respetan estas
prescripciones podría ocurrir una disfunción del
funcionamiento normal de los sistemas,
incluyendo un activado intempestivo de los
mismos.

ELEMENTOS DE SEGURIDAD INTERIORES

Airbag lateral

59

59-4

Airbag lateral

EXTRACCIÓN

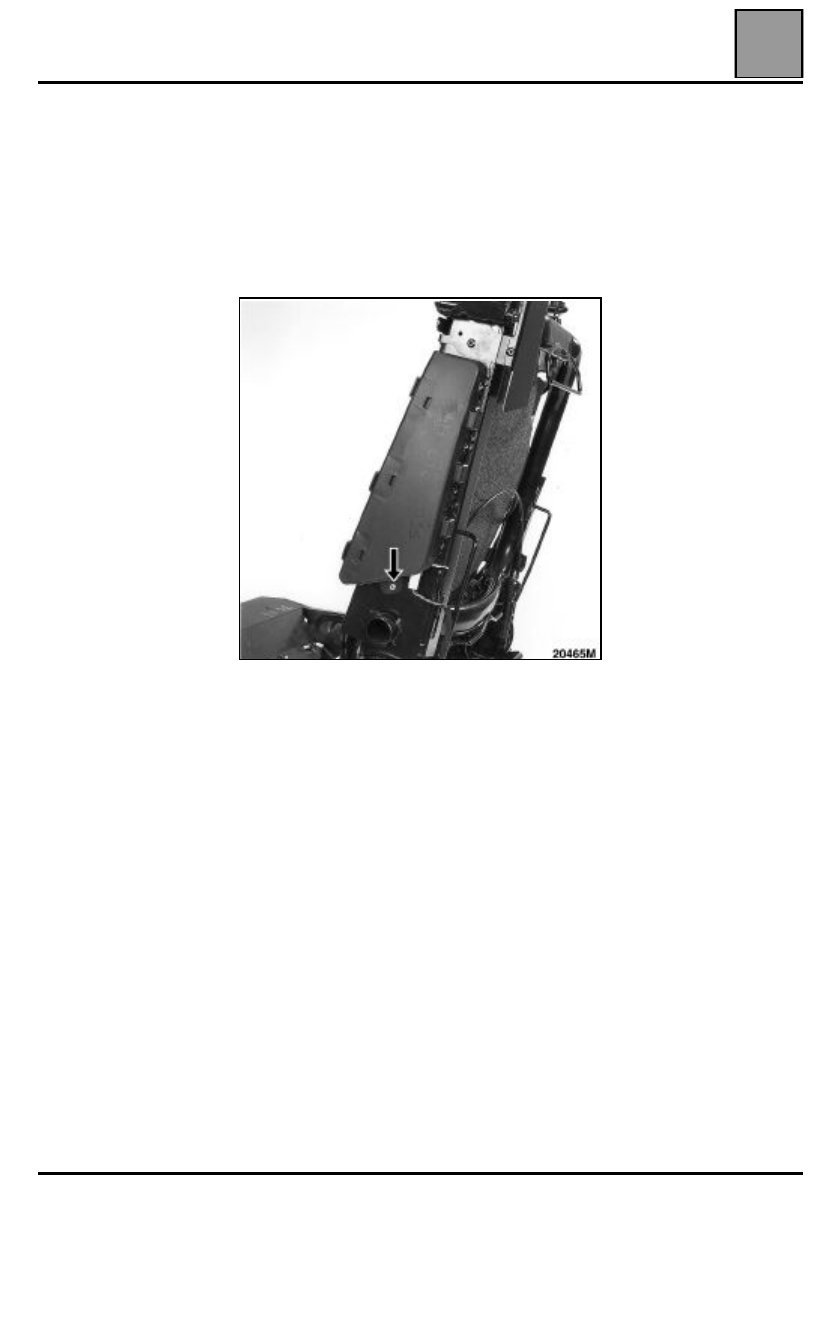

Desguarnecer el respaldo del asiento (consultar el
capítulo 77).

Desconectar el conector.

Taladrar el remache.

Levantar la caja del airbag hacia arriba y tirar de ella
hacia el exterior.

REPOSICIÓN

Colocar en sentido inverso.

Conectar el cableado tras la reposición, encajar hasta
el segundo clic.

ELEMENTOS DE SEGURIDAD INTERIORES

Airbag cortina

59

59-5

Airbag cortina

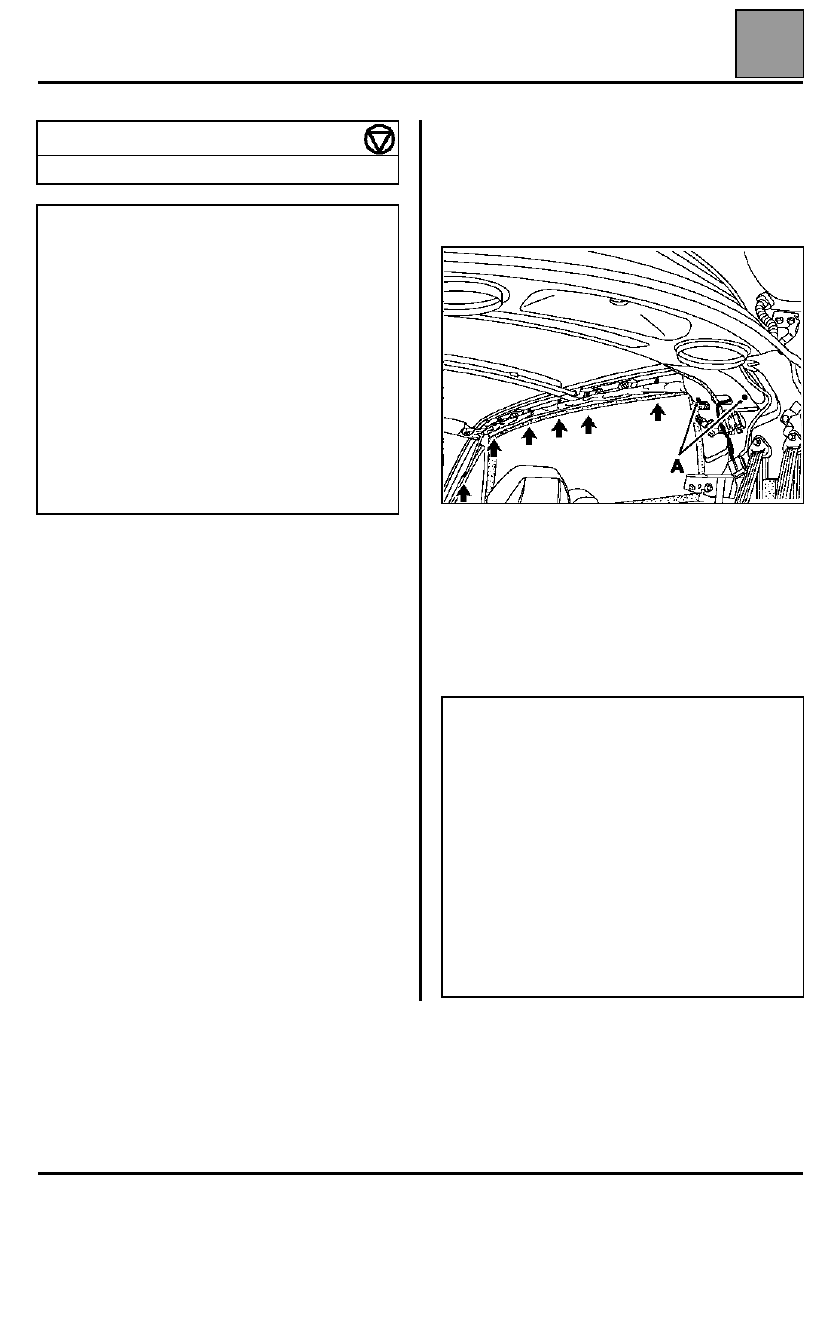

Extraer el guarnecido del techo (consultar el
capítulo 71).

Se aconseja extraer el airbag cortina entre dos
personas, el cojín hinchable no debe estar doblado en
la unión cortina / cartucho.

Quitar los tornillos de los puntos de anclaje del airbag
cortina comenzando por la parte delantera.

Quitar los tornillos del generador de gas pirotécnico
(A) levantándolo ligeramente.

Sacar el conjunto airbag cortina hacia adelante con la
línea de ignición.

Desconectar la línea de ignición del quemador
(conector de bloqueo) una vez haya salido el
generador de gas de la estructura del techo.

REPOSICIÓN

IMPORTANTE:

 al montar los guarnecidos del

montante del parabrisas, asegurarse de que la correa
del airbag cortina no esté torcida y que pase por
debajo de la correa de sujeción del guarnecido del
montante del parabrisas.

PARES DE APRIETE (en daN.m)

Tornillos de fijación del airbag cortina

  0,4

IMPORTANTE

Antes de la extracción:
– conectar el útil de diagnóstico,
– poner el contacto,
– proceder a la desactivación del airbag.

Al activarse esta función, todas las líneas de ignición
están inhibidas, el testigo del airbag se enciende en
el cuadro de instrumentos.

Esperar dos segundos para la descarga automática
del cajetín.

Cortar el contacto.

Desconectar la batería.

IMPORTANTE

Cuando todo está montado:
– verificar mediante el útil de diagnóstico que no

haya ninguna avería presente en el sistema,

– si todo es correcto, desbloquear el calculador.

Si el testigo no funciona, consultar el capítulo de
"Diagnóstico" y controlar el sistema mediante el
aparato XRBAG (Elé. 1288) o el útil de diagnóstico.

ATENCIÓN: si no se respetan estas
prescripciones podría ocurrir una disfunción del
funcionamiento normal de los sistemas,
incluyendo un activado intempestivo de los
mismos.
