ACCESORIOS INTERIORES INFERIORES

Viga del tablero de bordo

57

57-35

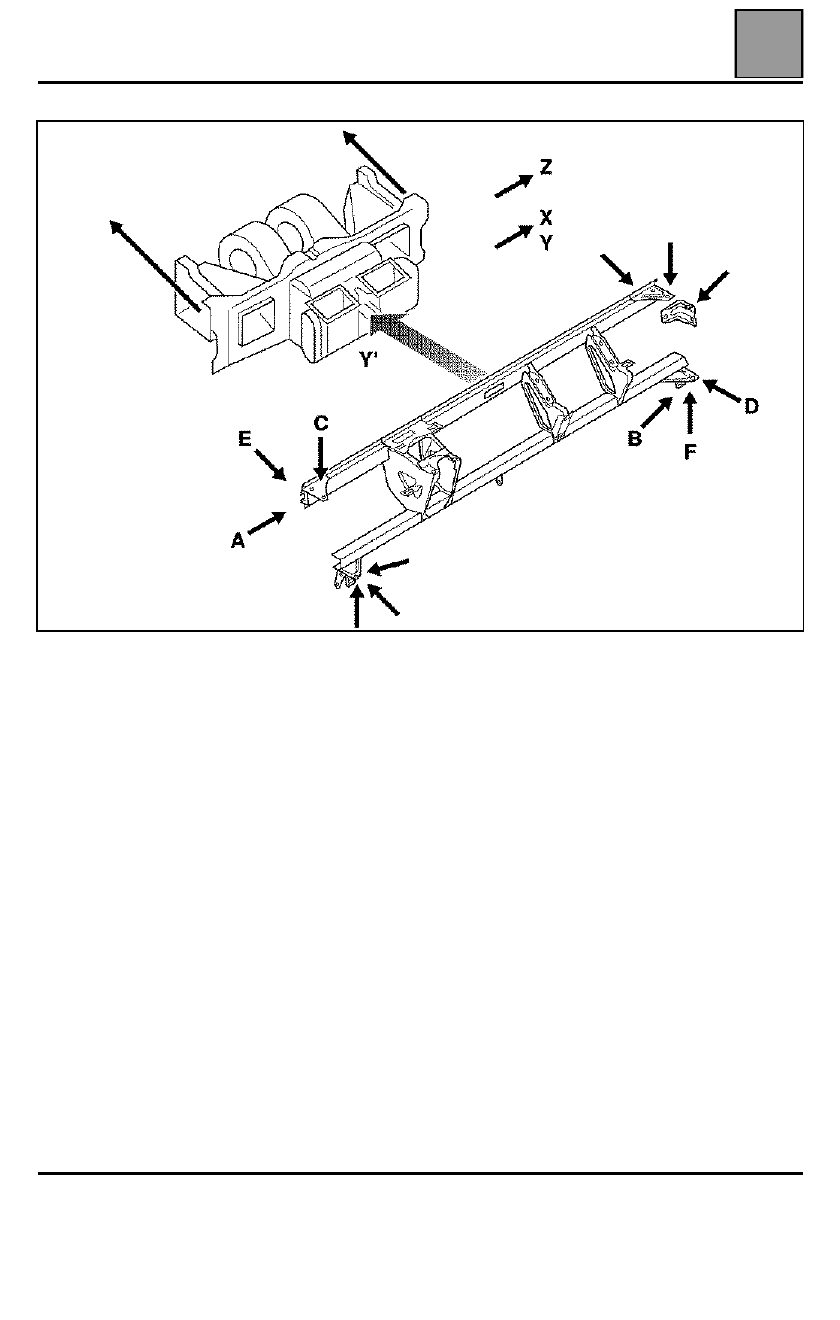

APRIETE DE LA VIGA

Viga colocada en los puntos X y Z

Aproximar:
– las tuercas (E),
– los tornillos (F),
– los tornillos (D),
– los tornillos (C),
– la tuerca (G).

Apretar:
– las tuercas (A),
– los tornillos (B),
– el conjunto de los tornillos y tuercas.

PARES DE APRIETE (en daN.m)

Tuercas A

  2,5

Tornillos B

  2,5

Tornillos C

  4,5

Tornillos D

  2,5

Tuercas E

  2,5

Tornillos F

  4,5

Tuerca G

  2,5

ACCESORIOS INTERIORES INFERIORES

Viga del tablero de bordo

57

57-36

REGLAJE DE LA VIGA

El conjunto del tablero está reglado en los batientes de las puertas delanteras para las concordancias estéticas y
funcionales.

Físicamente, la viga del tablero de bordo se posiciona respecto a los puntos Y de los batientes de puertas y
a los pies delanteros:

Centrado respecto a las puertas en el punto Y' del grupo pulsador/evaporador, indexado a su vez unitariamente en
fábrica respecto al salpicadero.

Reglaje:
– en altura y en profundidad en los peones Z del costado de alero,
– en asiento en los peones X del costado de alero.

Los puntos X y Z son controlables en bancada.

ACCESORIOS INTERIORES INFERIORES

Viga del tablero de bordo

57

57-37

SUSTITUCIÓN DE LA VIGA

Verificar que el cárter del pulsador no esté roto a la altura del centrador Y'.

Colocar la banda técnica sobre la viga (consultar el capítulo 57/20).

Presentar la viga nueva equipada con la banda técnica y las cuatro escuadras sin apretar en el vehículo centrando
en Y'.

Verificar que los extremos de la banda estén equidistantes de los puntos Y de los batientes de puertas.

Aproximar las fijaciones A y B.

Apretar las fijaciones E - D - C y F.

Sacar la viga así pre-reglada y vestirla:
– con los grupos de climatización D y G.

Colocar la viga equipada en el vehículo.

Colocar los cableados eléctricos.

Vestir la banda técnica (consultar el capítulo 57/20).

ACCESORIOS INTERIORES INFERIORES

Consola central

57

57-38

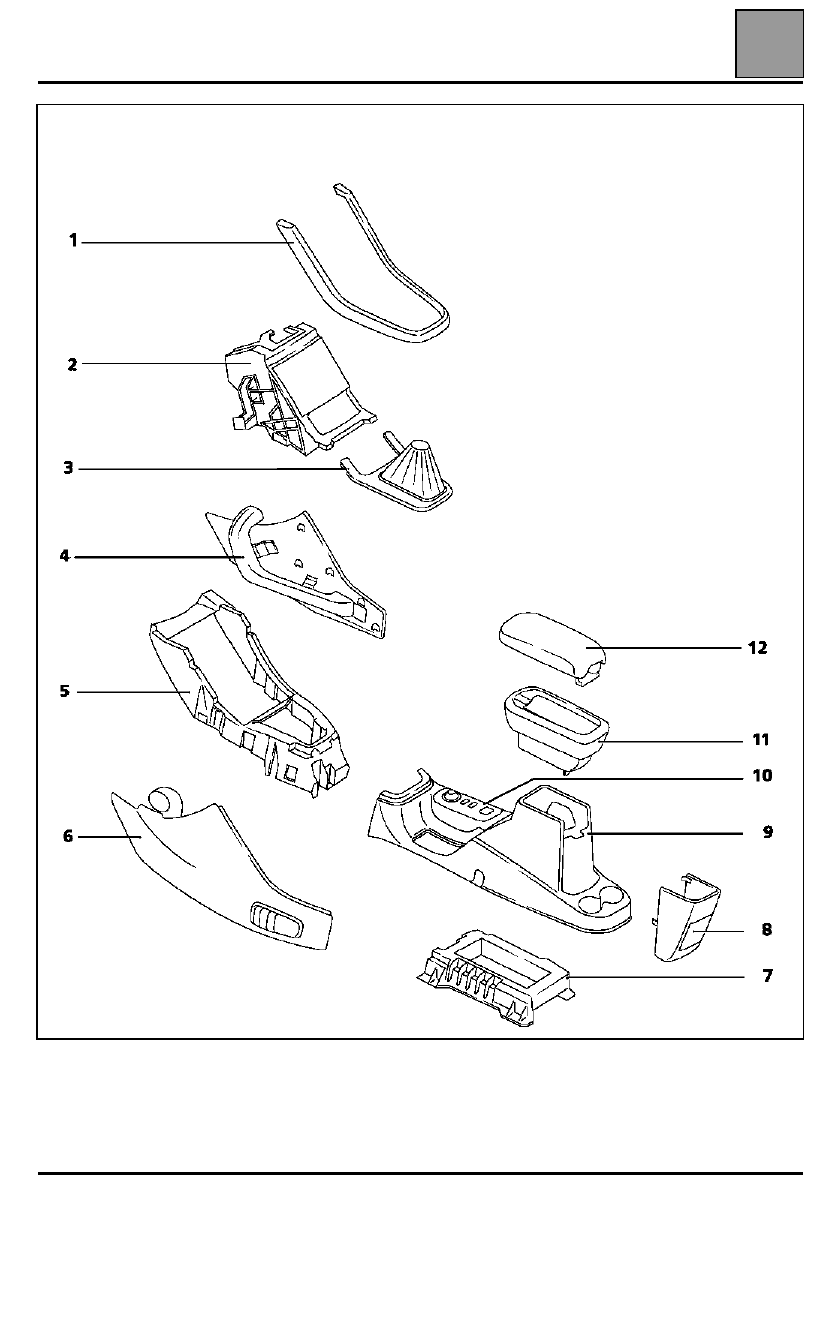

Consola central

1

Embellecedor

2

Consola central (parte delantera)

3

Fuelle de la palanca de velocidades

4

Deflector derecho

5

Soporte delantero de la consola central

6

Deflector izquierdo

7

Soporte trasero de la consola central

8

Cajetín de cierre de la consola

9

Consola central (parte trasera)

10 Platina soporte de interruptores
11 Guantera del apoyacodos
12 Apoyacodos
