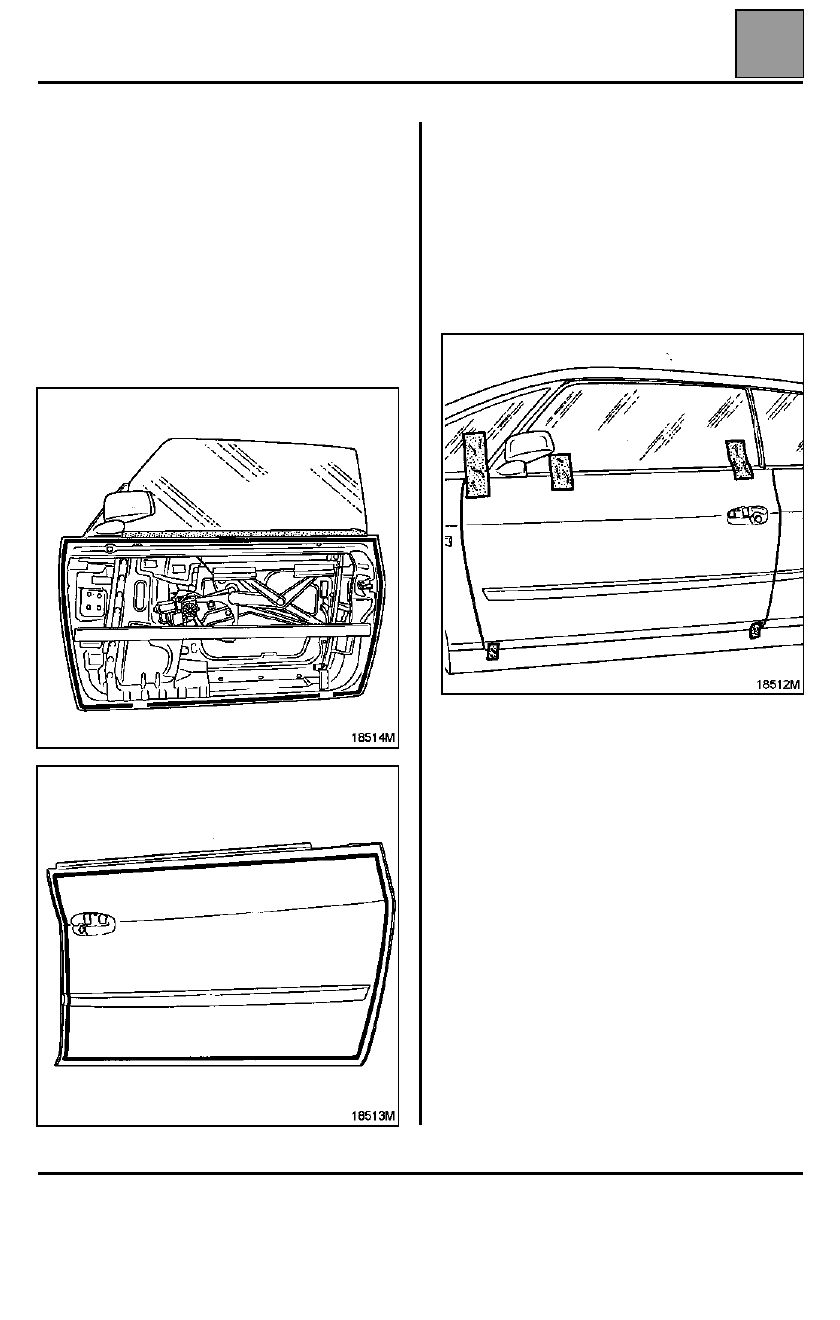

ABRIENTES LATERALES

Panel de puerta

47

COLOCACIÓN

Preparación de los elementos

Marco de puerta:
– desengrasar la zona de pegado,
– aplicar el primario en toda esta zona,
– dejar secar aproximadamente 10 minutos.

Panel de puerta:
– alisar la zona de pegado en 50 mm de ancho,
– quitar el polvo,
– desengrasar,
– untar con primario.

Extrusionar un cordón de cola interrumpido en la parte
inferior a la altura de las evacuaciones de agua.

EL PANEL DE PUERTA DEBE SER COLOCADO EN
LOS 10 MINUTOS QUE SIGUEN.

Colocar el panel guiándose por las marcas de cinta de
enmascarar para obtener los juegos de aspecto
correctos (consultar el capítulo 40).

Sujetar el conjunto con trozos de adhesivo.

Esperar 30 minutos antes de la manipulación.
Controlar todos los reglajes de la puerta y del
cristal.

Extraer el lamelunas exterior del cristal, se volverá a
colocar tras la operación de pintura.

La reposición:
– del guarnecido interior de puerta,
– del mando de apertura exterior de puerta,
– de la bieleta del mando de apertura exterior,
– de la tuerca de fijación,
– de la placa de refuerzo del mando de apertura

exterior,

– de la horquilla de sujeción del bombín,
– del bombín,
se efectúa después de pintar.

47-3

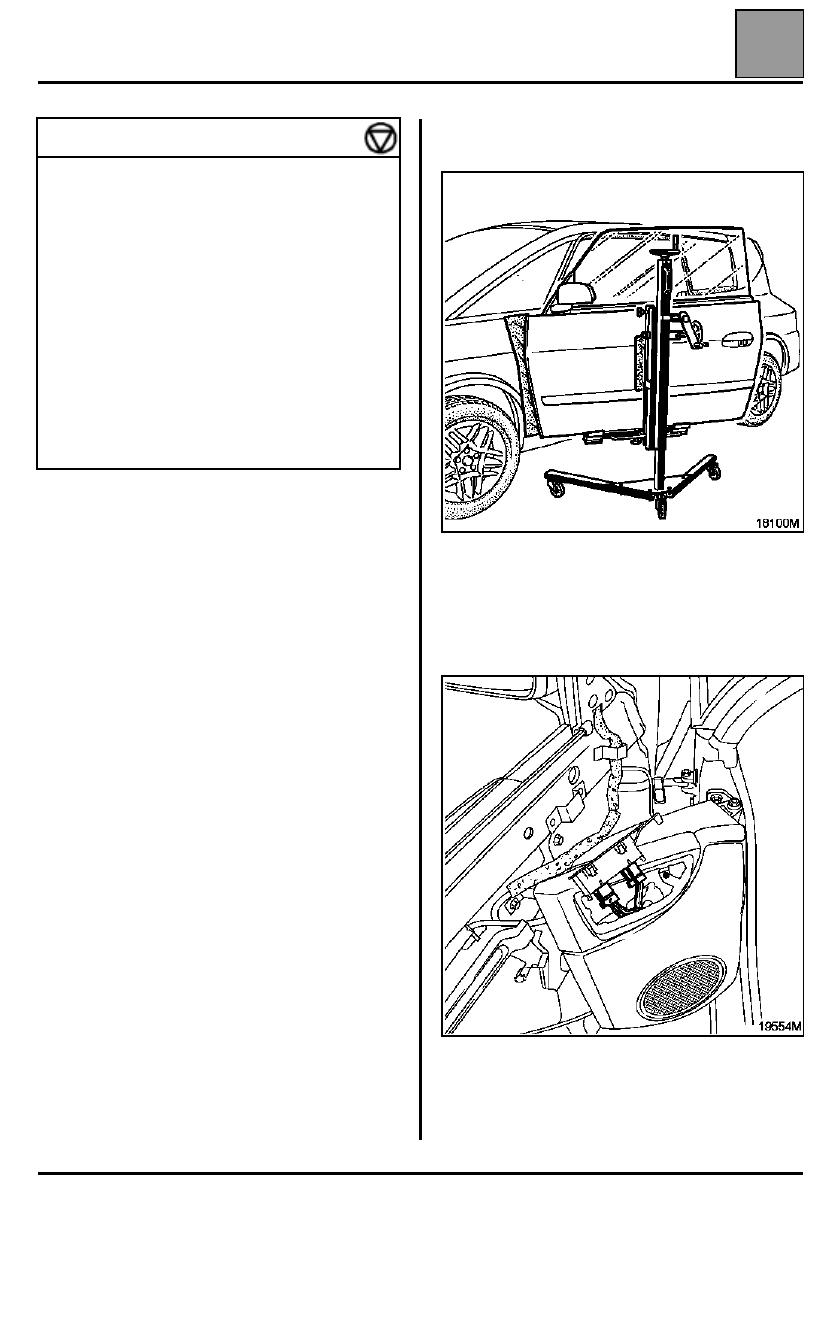

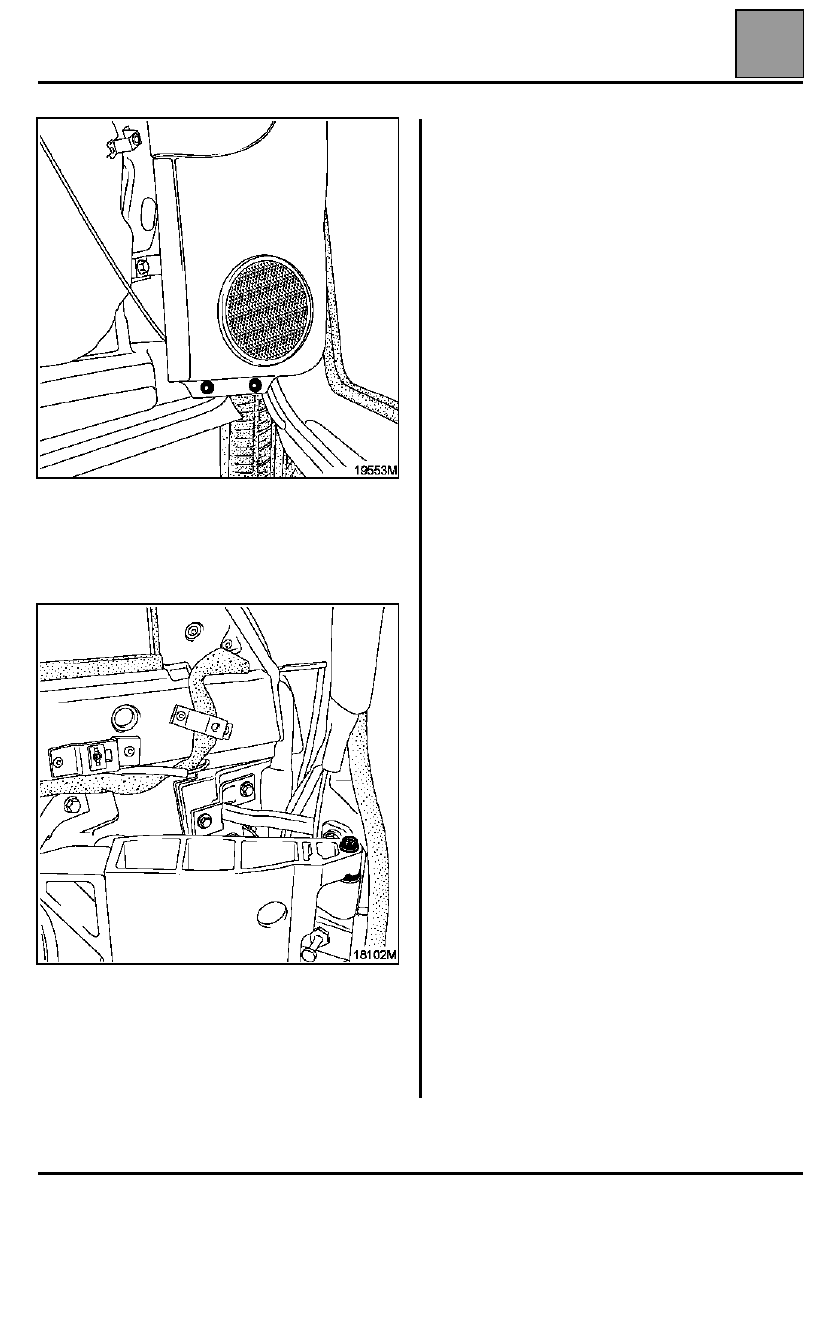

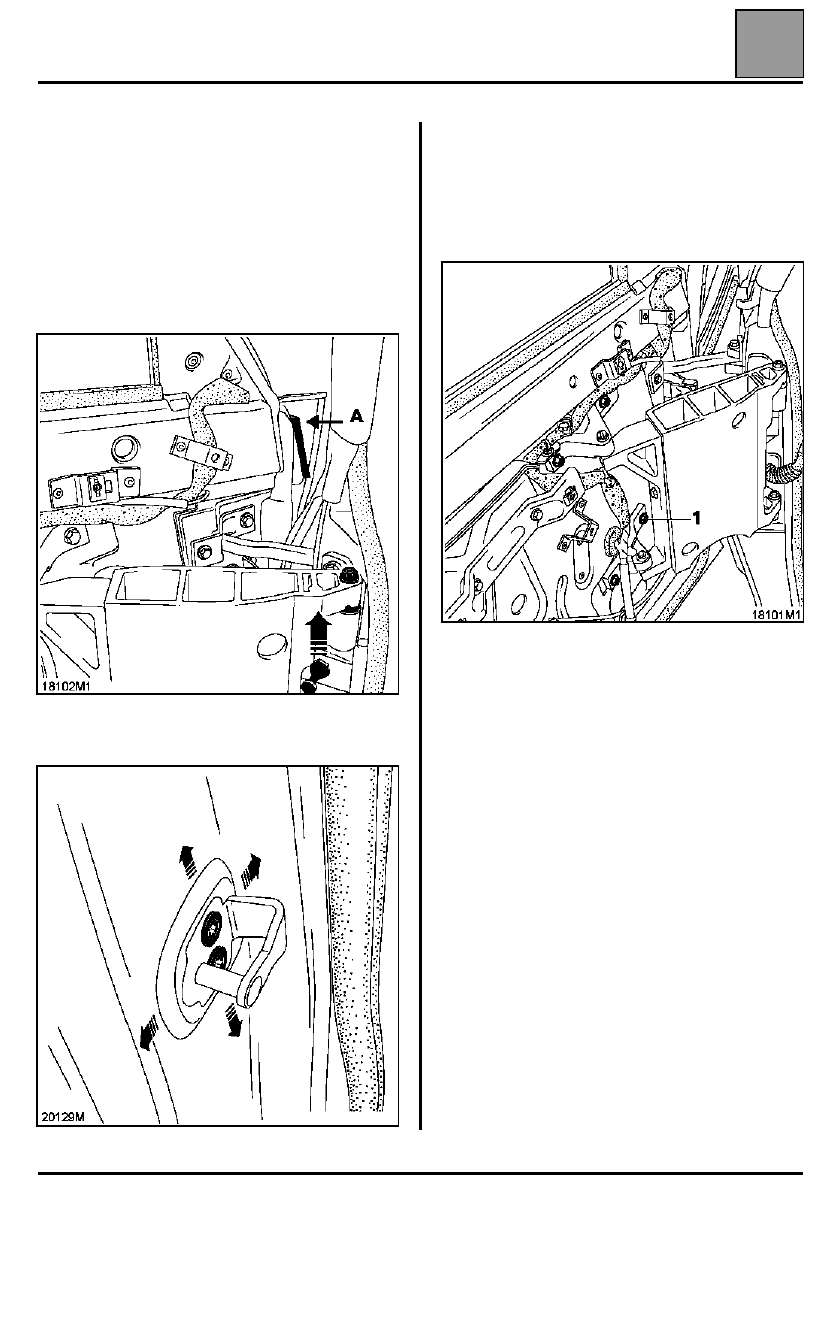

ABRIENTES LATERALES

Puerta completa

47

Puerta completa

SACAR DE LOS GOZNES - COLOCAR EN LOS
GOZNES

Sacar de los goznes

Utilizar este método para evitar cualquier desreglado
de la puerta:
– proteger la aleta y el pie delantero, (cinta adhesiva),
– bajar el cristal.

– retirar el vestido de la articulación, 1 tornillo en la

parte superior y dos tornillos en la parte inferior (la
extracción del guarnecido principal no es
necesaria).

PARES DE APRIETE (en daN.m)

Tornillos de pinza de articulación sobre
estructura

3,2

Tornillos de pinza de articulación sobre
pie

3,2

Tornillos de pinza de bieleta sobre
estructura

3,2

Tornillos de pinza de bieleta sobre pie

3,2

Tornillos de pivotes de articulación

1,5

Tornillos de articulación de bieleta

0,7

Resbalón delantero sobre anillo de
bisagra

5,7

Resbalón trasero sobre pie

2,4

47-4

ABRIENTES LATERALES

Puerta completa

47

– desconectar los tres conectores eléctricos,
– colocar el soporte de puerta (homologación

661.000), u operar con dos personas,

– aflojar y quitar los dos tornillos de pivote en el pie

delantero (la puerta permanece en su sitio),

– aflojar la fijación delantera de la bieleta.
– levantar mediante el soporte de puerta y levantar

para descolgar la puerta.

Colocar en los goznes:
– proteger la aleta delantera,
– aproximar la puerta en un soporte,
– centrar y colocar la articulación, en los dos pivotes,
– colocar los dos tornillos de pivote de articulación.

ATENCIÓN:

 apretar los dos tornillos a 1,5 daN.m.

– quitar el soporte de puerta,
– colocar la fijación delantera de la bieleta, sin forzar,

apretar al par,

– retirar las protecciones,
– verificar el funcionamiento y el reglaje.

47-5

ABRIENTES LATERALES

Puerta completa

47

REGLAJES (Ver §51)

Efectos deseados.

Subir o bajar la parte delantera o trasera de la
puerta

(entre dos personas):

– desguarnecer el panel de puerta, (un tornillo en el

mando interior, dos tornillos en la empuñadura de
tiro, un tornillo en el recipiente inferior y cuatro
tornillos en la parte inferior de la puerta),

– reglar los resbalones delantero y trasero a la altura

deseada,

– aflojar los cuatro tornillos (1) de fijación de la

articulación sobre la estructura de la puerta,

– cerrar la puerta que se ajustará automáticamente

en los resbalones,

– Verificar los juegos de aspecto y las alturas de la

puerta,

– apretar los cuatro tornillos (1) al par.

47-6
