ALTOS DE CARROCERÍA

Travesaño superior entre custodias

45

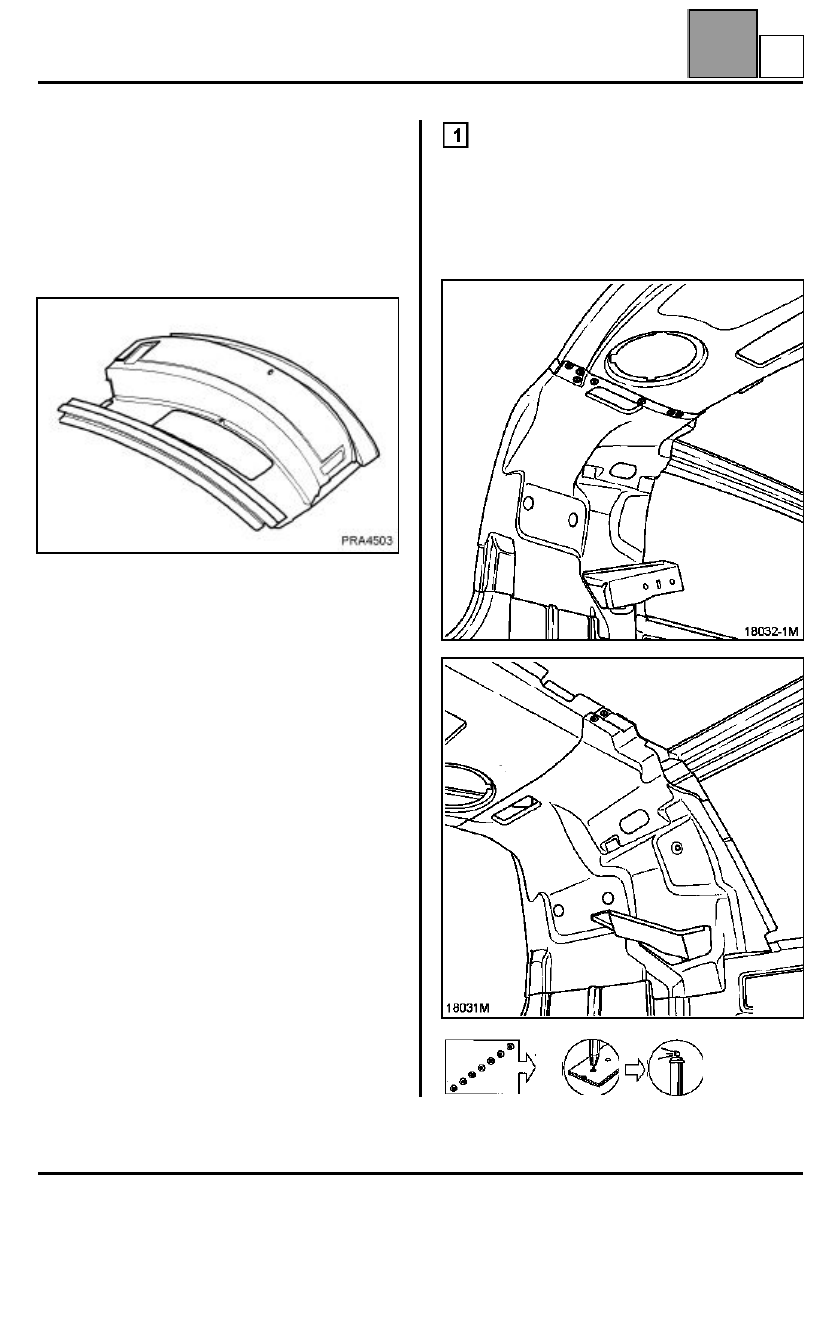

Travesaño superior entre custodias

INTRODUCCIÓN

La sustitución de esta pieza es una operación
complementaria a la sustitución del techo y de la
estructura superior de aluminio para una colisión
superior.

COMPOSICIÓN DE LA PIEZA A.P.R.

Operaciones preliminares

Extracción:
– de los embellecedores de custodias,
– del portón,
– del guarnecido,
– del techo,
– del forro de custodia.

UNIÓN CON FORRO DE CUSTODIA



RECUERDEN:

consultar la operación 44-K-3

Soldadura

45-14

E

ALTOS DE CARROCERÍA

Travesaño superior entre custodias

45

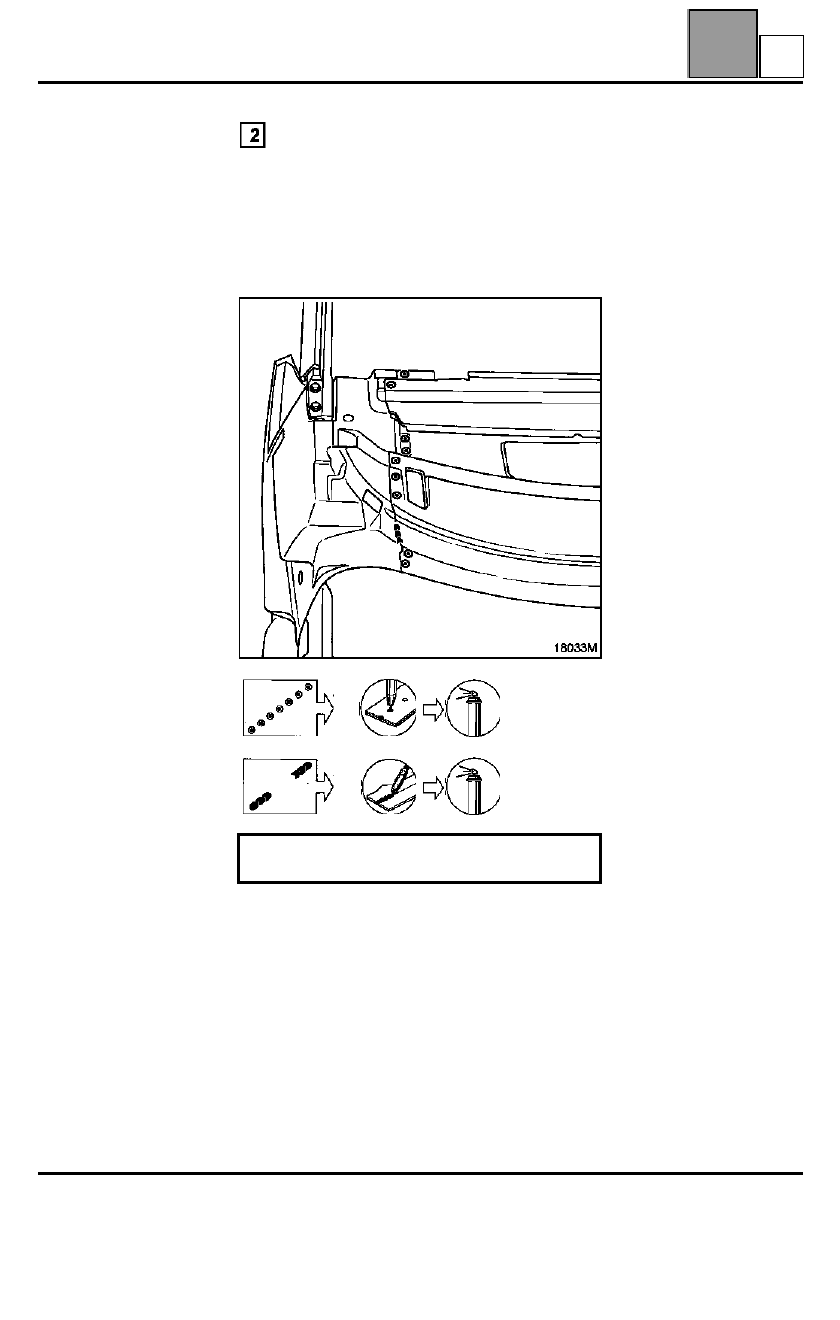

UNIÓN CON CIERRE SUPERIOR DE
CUSTODIA

RECUERDEN:

consultar la operación 44-J-2

Soldadura

NOTA: protección y estanquidad, consultar el
manual de pintura MR 601 capítulo 95.

45-15

E

ALTOS DE CARROCERÍA

Estructura superior de aluminio

45

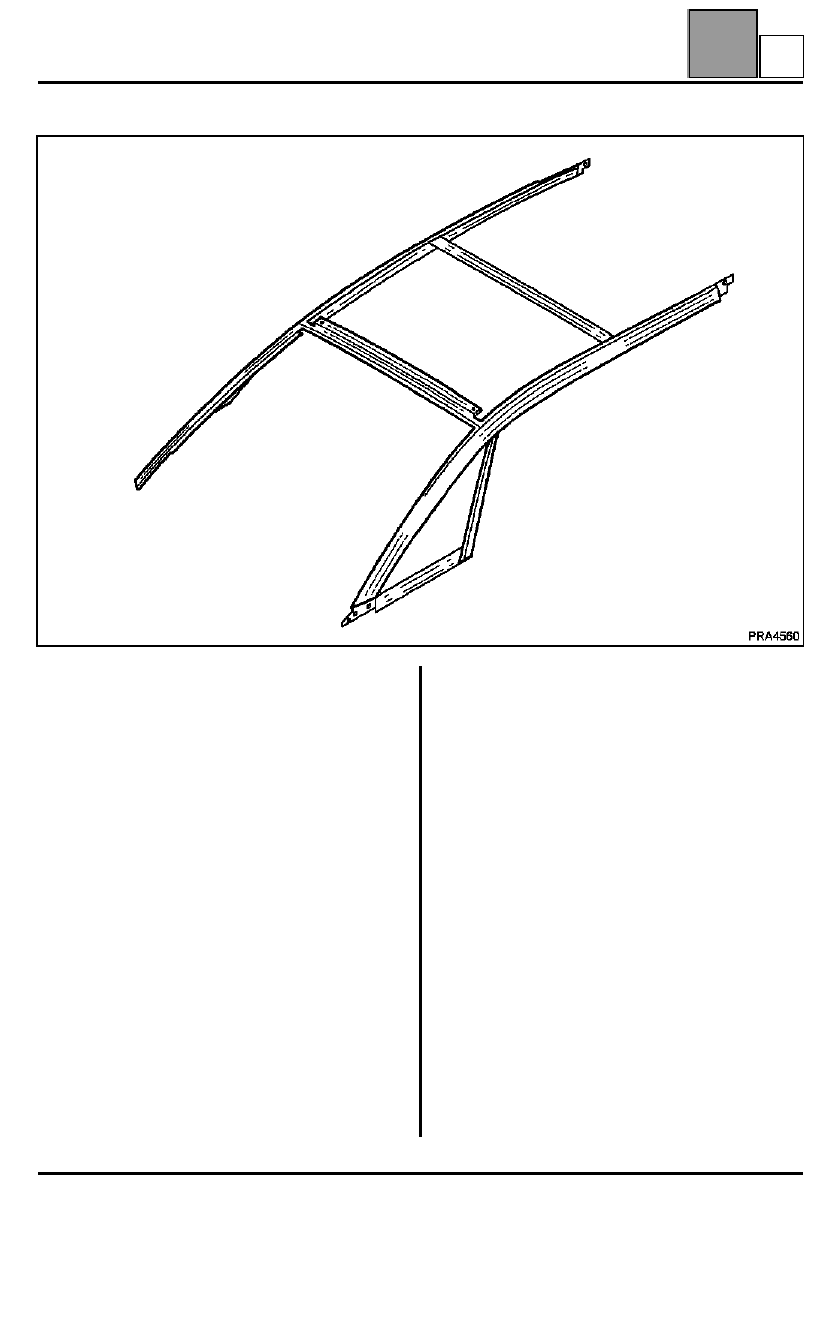

Estructura superior de aluminio

COMPOSICIÓN DE LA PIEZA A.P.R.

LA ESTRUCTURA SUPERIOR DE ALUMINIO NO SE
PUEDE ENDEREZAR SIN RIESGO DE FISURACIÓN
Y SE DEBE SUSTITUIR ANTE CUALQUIER
DEFORMACIÓN.

NO SE AUTORIZA NINGUNA OPERACIÓN DE
SOLDADURA EN EL ALUMINIO.

LA PIEZA SE SUMINISTRA PINTADA POR LO QUE
HABRÁ QUE TOMAR TODAS LAS
PRECAUCIONES NECESARIAS PARA SUS
DIFERENTES MANIPULACIONES.

VA ENSAMBLADA POR PEGADO ESTRUCTURAL
Y BULONES SOBRE LA ESTRUCTURA DE ACERO
GALVANIZADO. LOS PRODUCTOS: PINTURA,
COLAS, BULONES, ACCESORIOS, SON
ESPECÍFICOS PARA EVITAR EL EFECTO DE
CORROSIÓN GALVÁNICA.

TODOS LOS ÚTILES O ABRASIVOS NECESARIOS
A LAS DIFERENTES INTERVENCIONES SOBRE LA
ESTRUCTURA SUPERIOR DE ALUMINIO
DEBERÁN SERVIR SÓLO PARA EL ALUMINIO.
TODA POLUCIÓN DEL ACERO ACARREARÁ UNA
CORROSIÓN GALVÁNICA DEL ALUMINIO.

Producto necesario:
– Kit de pegado poliuretano

ref.: 60 25 170 306

– Kit de pasivación zincado

ref.: 60 25 070 445

– 6 tuercas diámetro 4 mm

ref.: 77 01 417 218

– Kit de pegado estructural:

suministrado con la pieza APR

– 12 remaches estructurales:

suministrado con la pieza APR

Utillaje necesario:
– Pistola térmica

ref.: 77 01 422 962

– Pistola multifunción

ref.: 77 11 171 177

– Pistola cola estructural

ref.: 77 11 170 554

– Tobera de mezcla

ref.: 77 11 170 555

Protecciones individuales:
Gafas, guantes, mascarillas y aspiración.

45-16

F

ALTOS DE CARROCERÍA

Estructura superior de aluminio

45

Operaciones preliminares:

EXTRACCIÓN

– de los guarnecidos de los montantes del parabrisas

y del techo,

– de los airbags cortina,

– de la parte superior del tablero de bordo,

– de las bocas de desempañado,

– de las juntas de estanquidad de la estructura de

aluminio,

– del capot,

– del parabrisas y de los cristales de los deflectores,

– de las aletas delanteras,

– de los cristales del techo solar (según opción),

– del portón,

– de los embellecedores de custodias,

– del techo o techo trasero (según opción).

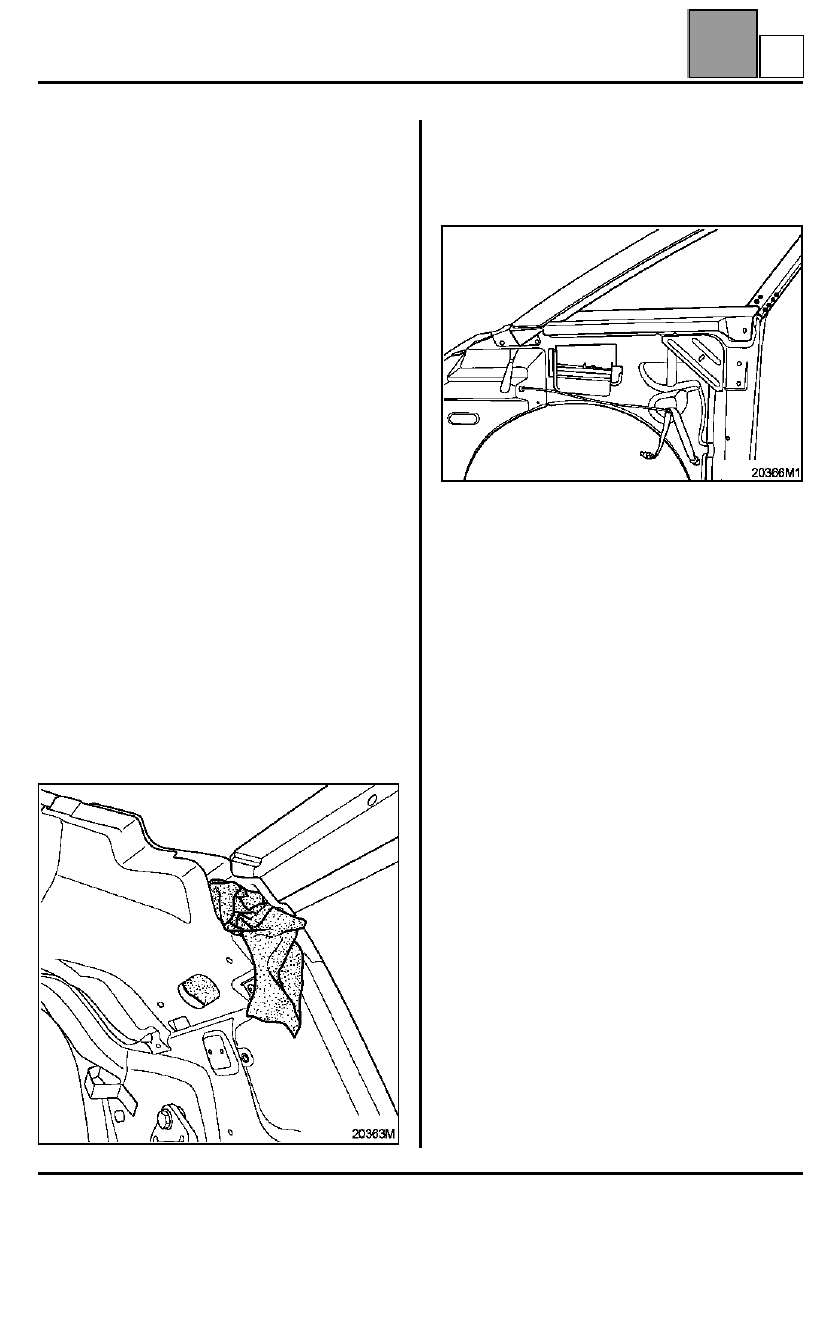

Extracción de la estructura superior de aluminio:

Inmovilizar las placas de fijación trasera con un paño y
quitar todos los tornillos de fijación de la estructura
superior de aluminio.

Extraer los remaches de los montantes de los
deflectores perforando el lado de aluminio, desde el
exterior hacia el interior, mediante un taladro provisto
de una boca de 5,5 mm de diámetro y retirar el resto
de los remaches con un saca-pasadores.

Eliminar la cola de estanquidad alrededor de las
fijaciones de la estructura de aluminio.

45-17
