Renault Avantime. Manual - parte 66

GENERALIDADES

Designación de las piezas de chapa (despieces)

40

40-9

1

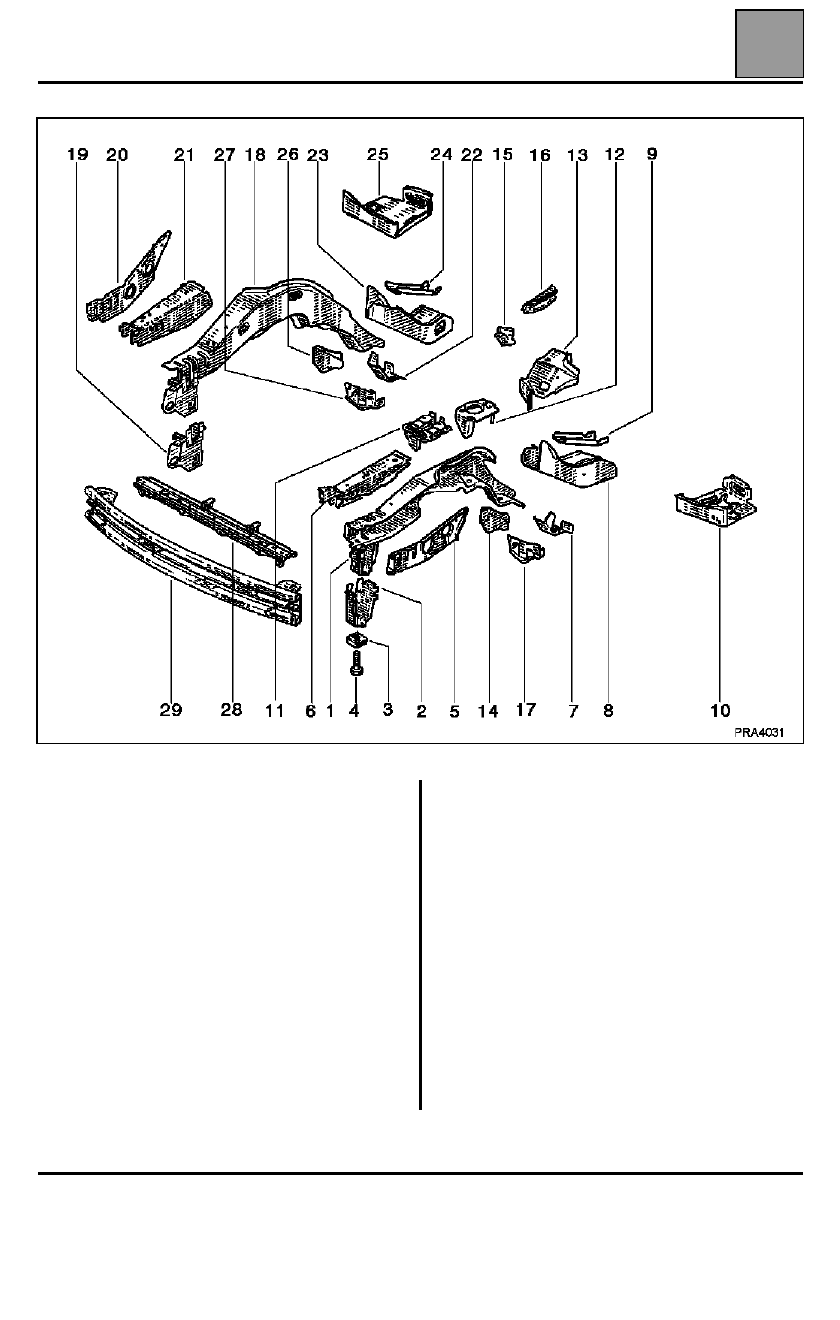

Larguero delantero derecho simplificado

2

Soporte izquierdo travesaño de radiador

5

Elemento de cierre larguero delantero izquierdo

6

Sobrelarguero delantero izquierdo

7

Refuerzo trasero izquierdo de la cuna

8

Larguero delantero izquierdo parte trasera

9

Refuerzo larguero delantero izquierdo parte
trasera

10

Travesaño soporte gato izquierdo

11

Soporte de batería

12

Conjunto soporte de la caja de velocidades
superior

13

Conjunto soporte de la caja de velocidades
inferior

14

Refuerzo crash fijación trasera izquierda cuna
exterior

15

Refuerzo del larguero derecho delantero de la
cuna

16

Refuerzo del larguero derecho trasero superior
de la caja de velocidades

17

Refuerzo crash fijación trasera izquierda de la
cuna interior

18

Larguero delantero derecho simplificado

19

Soporte derecho travesaño radiador

20

Elemento cierre larguero delantero derecho

21

Sobrelarguero delantero derecho

22

Refuerzo trasero derecho de la cuna

23

Larguero delantero derecho parte trasera

24

Refuerzo larguero delantero derecho parte
trasera

25

Travesaño soporte del gato derecho

26

Refuerzo crash fijación trasera derecha de la
cuna exterior

27

Refuerzo crash fijación trasera derecha de la
cuna interior

28

Travesaño de radiador

29

Travesaño extremo delantero

GENERALIDADES

Designación de las piezas de chapa (despieces)

40

40-10

1

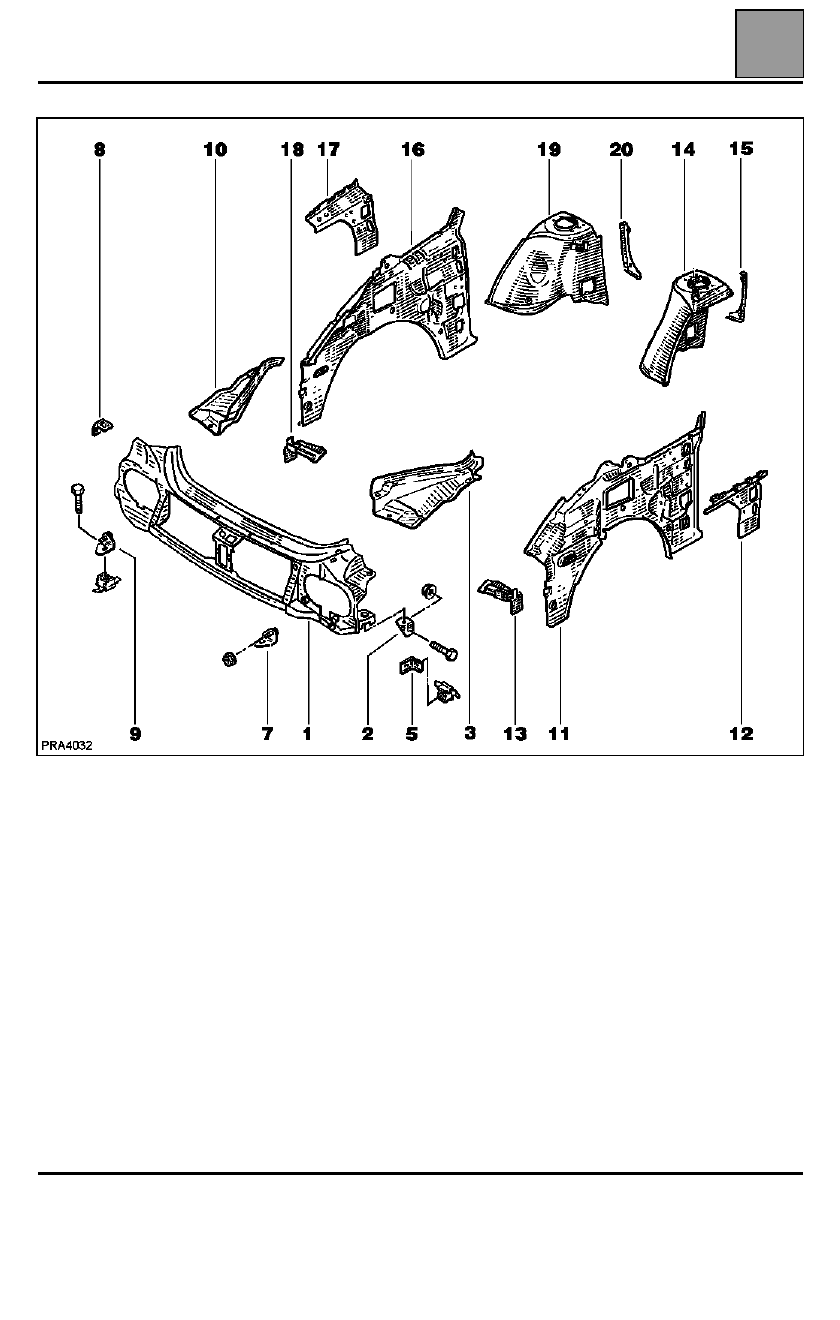

Frente ensamblado

2

Escuadras superiores izquierdas

3

Extensión izquierda de frente ensamblado

5

Escuadras laterales izquierdas

7

Escuadras inferiores izquierdas

8

Escuadras superiores derechas

9

Escuadras inferiores derechas

10

Extensión derecha de frente ensamblado

11

Pestaña de aleta delantera izquierda

12

Refuerzo viga inferior del deflector izquierdo

13

Tirante de pestaña de aleta izquierda

14

Paso de rueda delantero izquierdo

15

Escuadras paso de rueda delantero izquierdo

16

Pestaña de aleta delantera derecha

17

Refuerzo de viga inferior derecha

18

Tirante de pestaña de aleta derecha

19

Paso de rueda delantero derecho

20

Escuadra del paso de rueda delantero derecho

GENERALIDADES

Designación de las piezas de chapa (despieces)

40

40-11

1

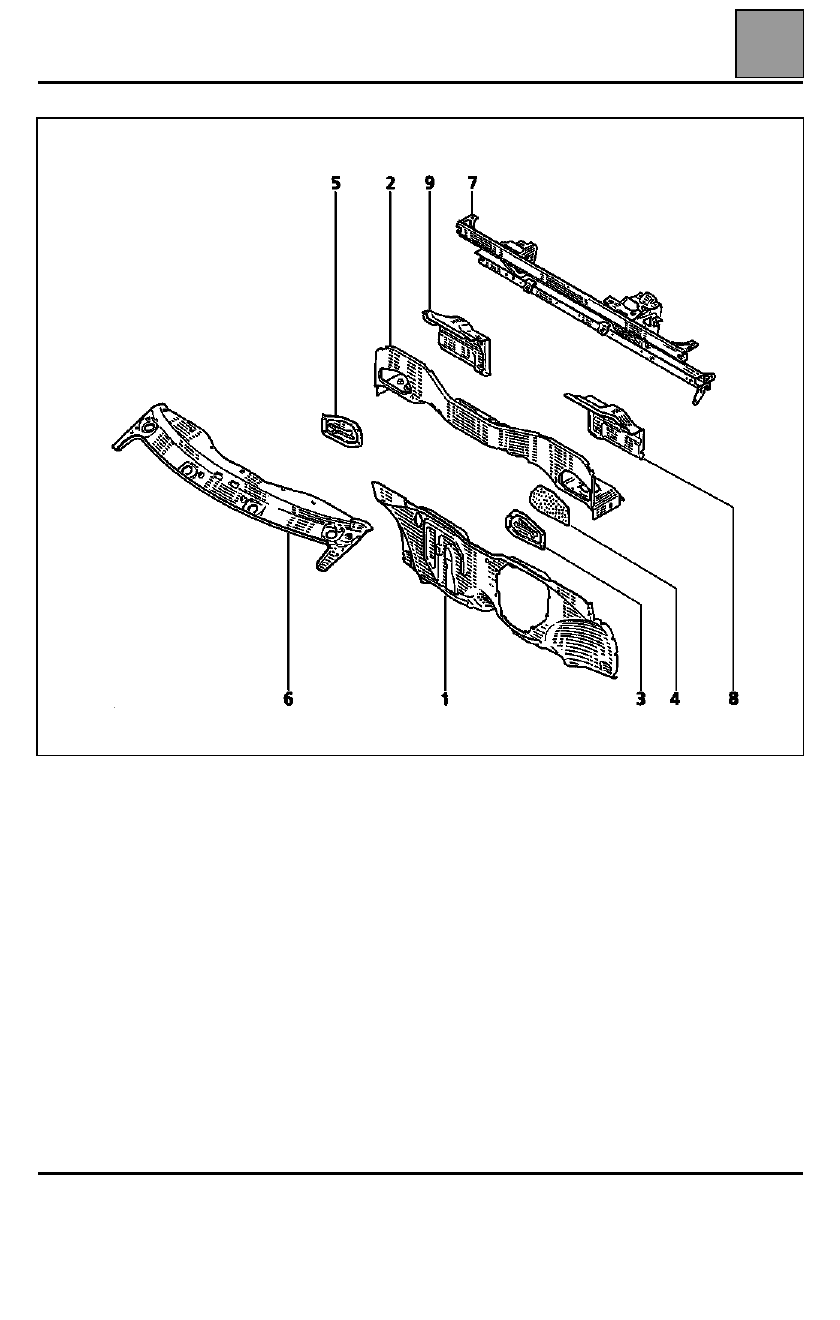

Salpicadero

2

Chapa en el compartimiento del motor

3

Tapa izquierda del filtro de polen

4

Insonorizante

5

Tapa derecha del filtro de polen

6

Travesaño inferior de vano

7

Escala

8

Chapa de cierre lateral izquierdo

9

Chapa de cierre lateral derecho

PRA4005

GENERALIDADES

Designación de las piezas de chapa (despieces)

40

40-12

1

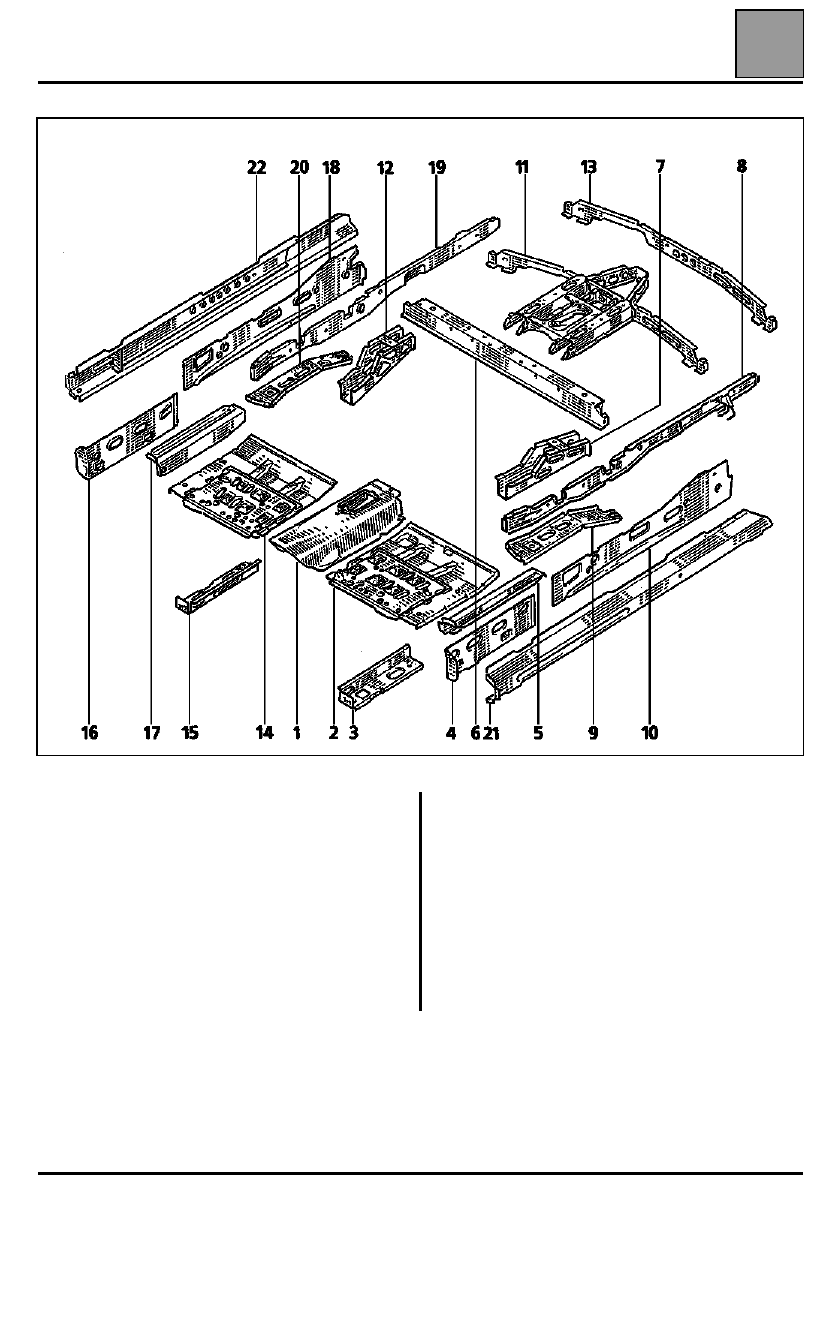

Túnel
