Renault Avantime. Manual - parte 48

LIMPIAS

Bomba eléctrica lavaluneta

85

85-4

Bomba eléctrica lavaluneta

Principio de funcionamiento

Se trata de una bomba eléctrica bidireccional que
permite alimentar líquido a partir del mismo depósito,
bien sea el lavaparabrisas, bien sea el lavaluneta
según la polaridad aplicada al motor de la bomba.

La canalización delantera está alimentada por la boca
blanca.

La canalización trasera está alimentada por la boca
negra.

EXTRACCIÓN DE LA BOMBA ELÉCTRICA DEL
LAVALUNAS

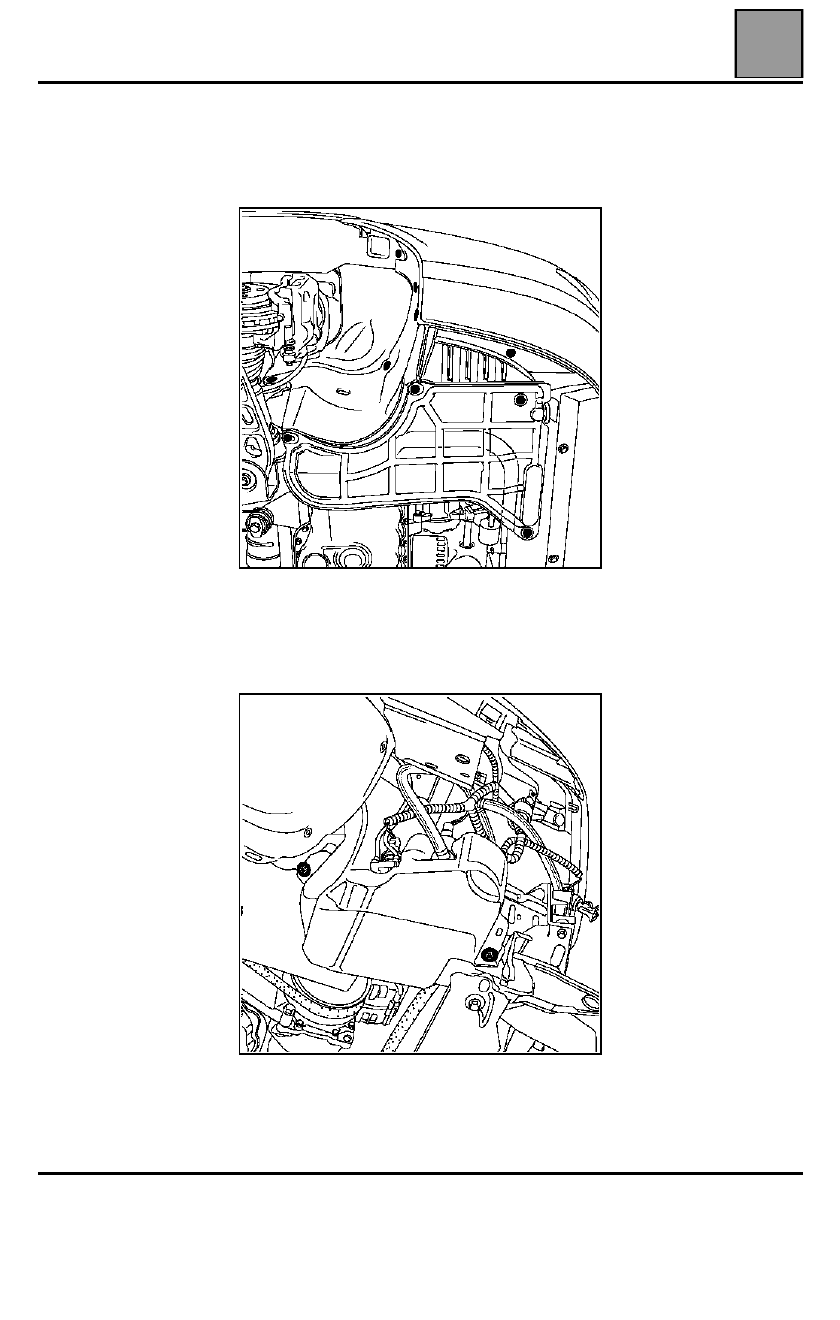

Extraer: la protección bajo el motor con la extensión.

Desconectar el conector.

ATENCIÓN: durante la extracción, desconectar la
bomba teniendo la precaución de marcar bien las dos
canalizaciones de los lavacristales delantero y trasero.

LIMPIAS

Bomba eléctrica lavaluneta

85

85-5

EXTRACCIÓN DE LA BOMBA ELÉCTRICA DEL
LAVAFAROS

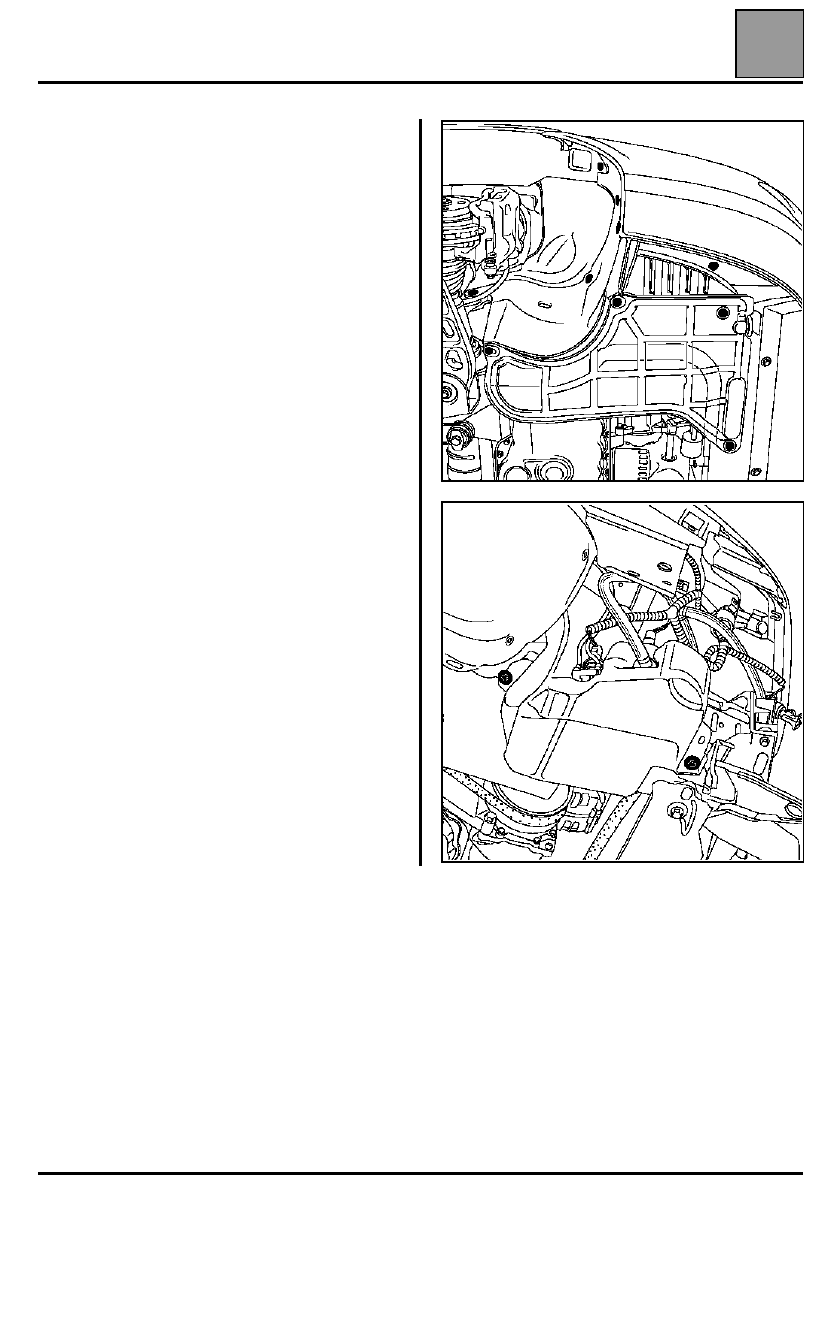

Extraer la protección bajo el motor con la extensión.

Desconectar:
– el conector,
– la canalización,
– la bomba.

LIMPIAS

Bomba eléctrica lavaluneta

85

85-6

EXTRACCIÓN DEL BOCAL DEL LAVACRISTALES

Extraer el paragolpes delantero (consultar el
capítulo 55).

Desconectar:
– los conectores de la bomba,
– las canalizaciones de las dos bombas.

Extraer:

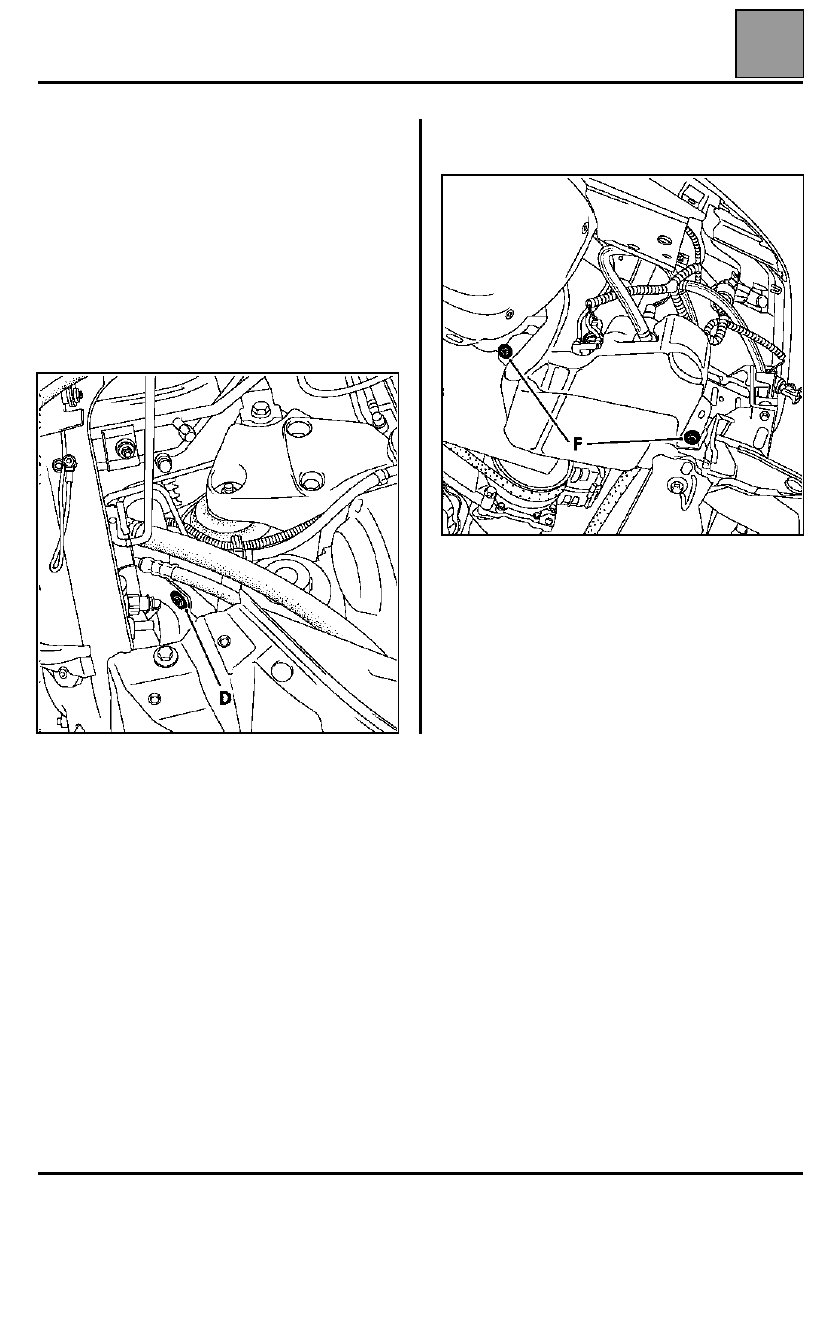

– la tuerca de la boca de llenado del bocal del

lavaparabrisas (D),

– el bocal del lavaparabrisas, tras haber retirado las

dos fijaciones (F).

ATENCIÓN: durante la extracción, desconectar las
dos bombas teniendo la precaución de marcar bien las
dos canalizaciones de los lavacristales delantero y
trasero.

LIMPIAS

Captador de lluvia

85

85-7

Captador de lluvia

FUNCIONAMIENTO

Función captador de lluvia

El captador de lluvia está fijado en el parabrisas, por
detrás del retrovisor interior.

Desconectar los conectores.

El captador está clipsado en el parabrisas delante del
paso de las escobillas del limpiacristales. Está
equipado, a lo largo de su periferia, de emisores y
receptores de infrarrojos.

Cuando se deposita una gota de agua en el
parabrisas, el índice de refracción del parabrisas
cambia y modifica la reflexión de los haces de
infrarrojos emitidos por el captador.

Una electrónica interna interpreta estos parámetros y
suministra una señal proporcional a la cantidad de
agua depositada en la superficie de reflexión del
captador (señal de ancho de impulsión).

El captador de lluvia entra en funcionamiento cuando
la palanca de mando del limpiaparabrisas está en
posición "AUTO" marcha cadenciada para los
vehículos no equipados.

La señal de ancho de impulsión es recibida e
interpretada por el cajetín central del habitáculo y
activa las velocidades de cadenciamiento del
limpiaparabrisas en función de la intensidad de la
lluvia.

EXTRACCIÓN

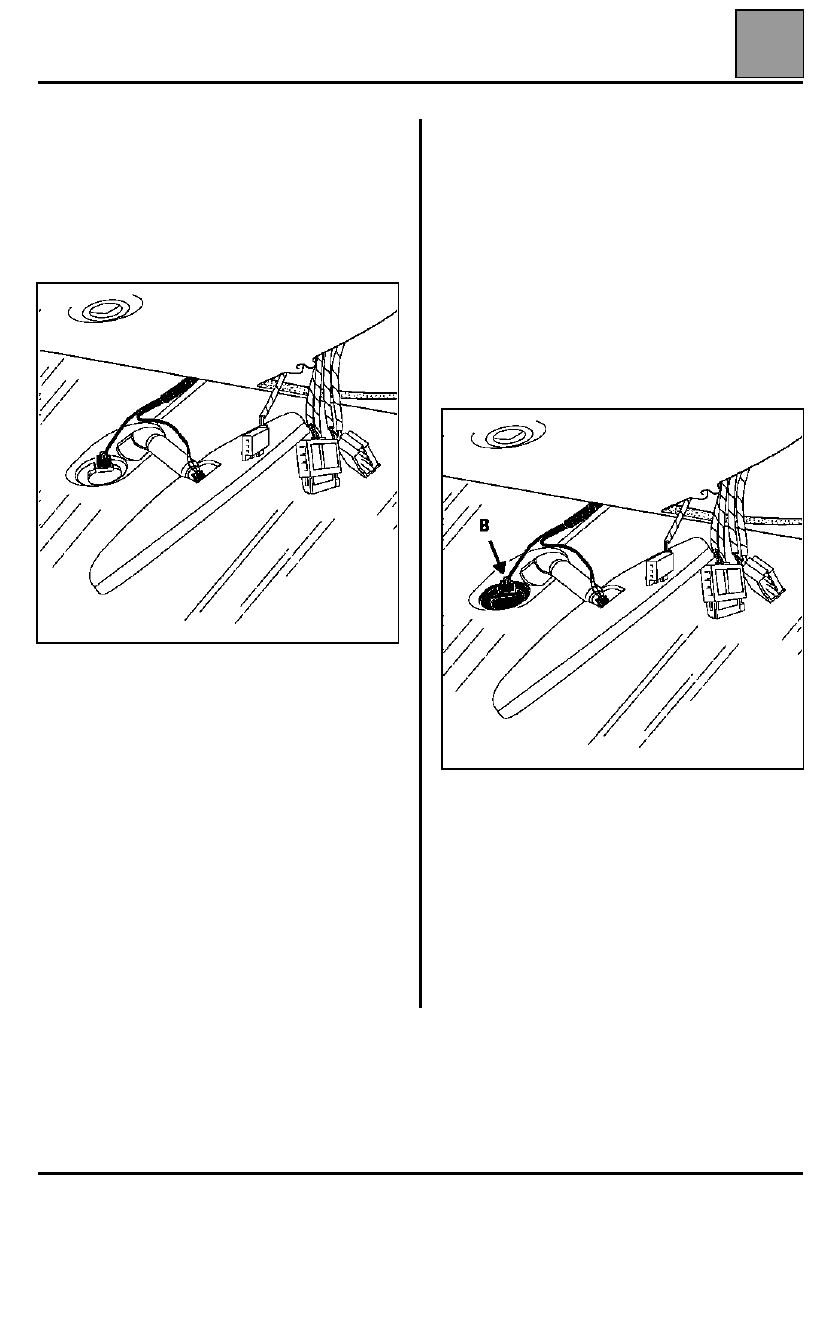

– soltar el cabuchón que se encuentra detrás del

retrovisor interior y retirarlo,

– extraer el captador de lluvia (B) y desconectarlo.

NOTA: prestar atención para no polucionar la
superficie gelatinosa del captador de lluvia durante la
extracción / reposición.
