Renault Avantime. Manual - parte 5

VALORES Y REGLAJES

Capacidades - Calidades

07

07-2

Capacidades - Calidades

Órganos

Capacidad

en litros

Motor gasolina

(aceite)

En caso de

vaciado

L7X

6,5

con el filtro de

aceite

Órganos

Capacidad

Calidad

Particularidades

Caja de
velocidades
mecánica

PK6

2,2 litros

Todos los países: TEXACO ETL 8275

Circuito de
frenos

Normal: 0,7
ABS: 1

SAE J 1703

y DOT 4

Los líquidos de freno deben estar homologados

por nuestros servicios técnicos.

Depósito de
carburante

aproximada-

mente

80 litros

Gasolina

sin plomo

Dirección
asistida

Depósito

separado:

1,1 litros

ELF Renault Matic D2

ó Mobil ATF 220

Circuito de
refrigeración

aproximada-

mente

10 litros

GLACEOL RX

(tipo D)

Añadir sólo líquido de

refrigeración del

mismo tipo

Circuito de
refrigeración



en gramos

880

±

 30



Fluido refrigerante

R 134a

VALORES Y REGLAJES

Tensión correa de accesorios

07

07-3

Tensión correa de accesorios

La tensión de la correa de accesorios se regla
mediante el tensor automático. Un problema de
tensión implica la sustitución de la correa y del tensor
cuando éste es el responsable del problema.

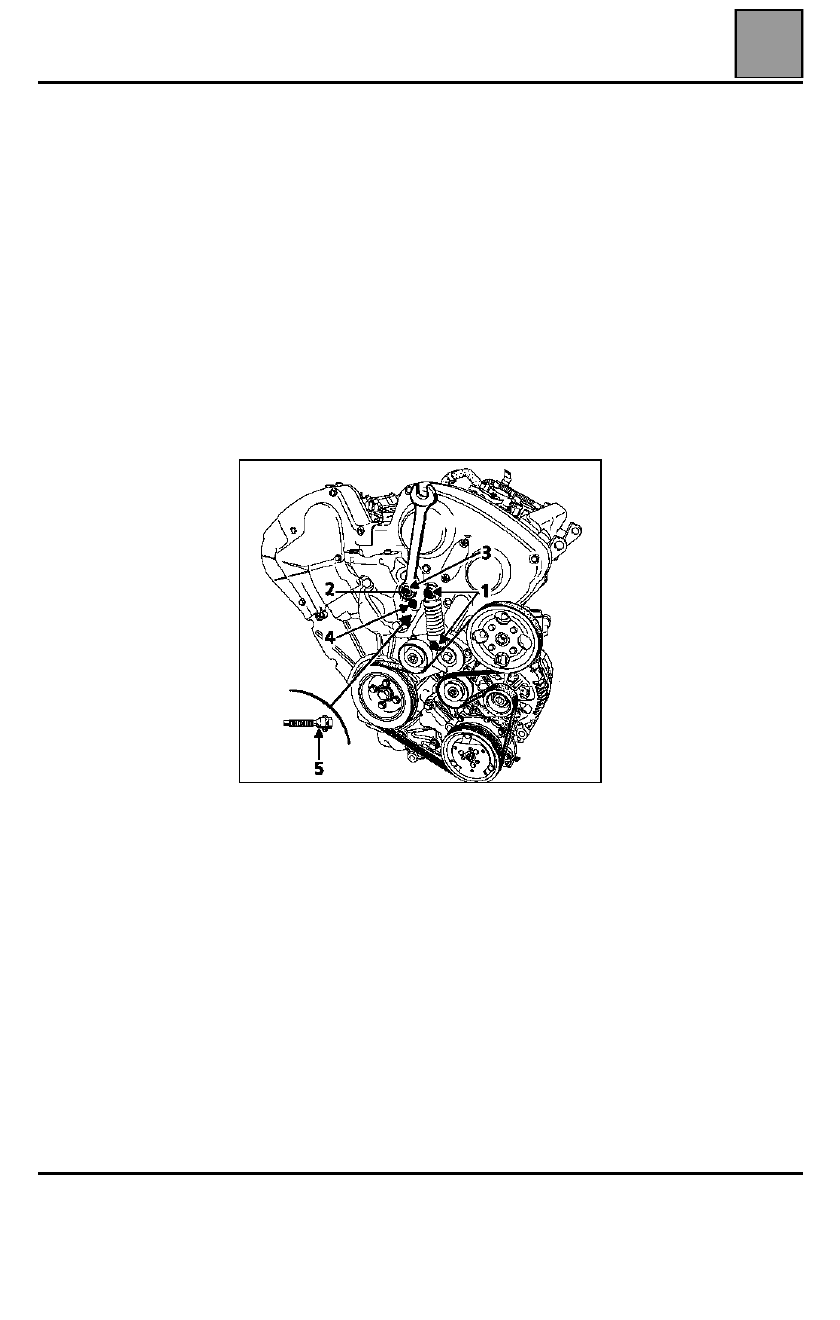

PARTICULARIDAD DE LA EXTRACCIÓN DE LA
CORREA DE ACCESORIOS

Desbloquear los tornillos (1) y (2).

Mantener el tensor dinámico en tensión utilizando la
llave de seis caras (3).

Aflojar el tornillo (4) hasta que sobresalga la parte
cónica (5) del orificio oblongo del tensor dinámico.

Extraer la correa.

Para la reposición, llevar el tensor dinámico a la
posición de funcionamiento hacia la derecha y apretar
los tornillos (4) y después (2) al par de 2,5 daN.m.

NOTA: no volver a montar una correa extraída,
sustituirla.

VALORES Y REGLAJES

Apriete de la culata

07

07-4

Apriete de la culata

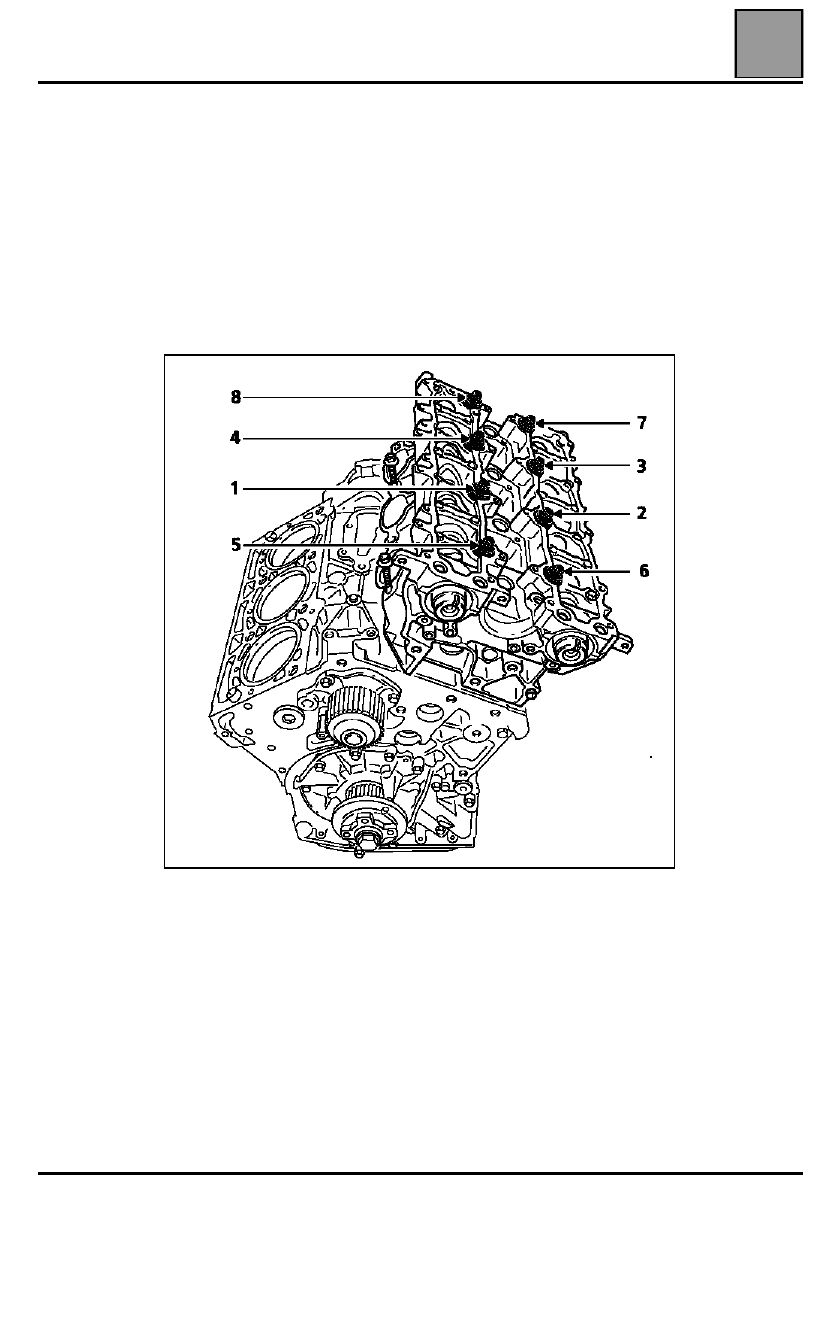

MÉTODO DE APRIETE DE LA CULATA

Preapretar tornillo por tornillo a 2 daN.m siguiendo el orden preconizado.

Aflojar completamente el tornillo (1).

Volver a apretar el tornillo (1) a 1,5 daN.m, y después efectuar un apriete
angular de 225

°

.

Proceder del mismo modo:
– para los otros tornillos,
– para la otra culata.

Espesor de la junta de culata:
Cota nominal = 1,45

±

 0,04 mm.

Cota de reparación = 1,65

±

 0,04 mm.

VALORES Y REGLAJES

Constitución dimensiones elementos principales de frenado

07

07-5

Constitución dimensiones elementos principales de frenado

(*)   Los discos de frenos no se pueden rectificar.

Rayaduras o desgastes muy importantes imponen la sustitución de los discos.

DE 0

FRENO DELANTERO (cotas en mm)

Diámetro de los cilindros receptores

Diámetro de los discos

Espesor de los discos

Espesor mínimo de los discos*

Espesor de las pastillas (soporte incluido)

Espesor mínimo de las pastillas (soporte incluido)

Alabeo máximo de los discos

FRENO TRASERO (cotas en mm)

Diámetro de los cilindros receptores

Diámetro de los discos

Espesor de los discos

Espesor mínimo de los discos*

Espesor de las pastillas (soporte incluido)

Espesor mínimo de las pastillas (soporte incluido)

BOMBA DE FRENOS (cotas en mm)

Diámetro

40/45

305

  28

  26

  18

    8

    0,07

  38

265

  10,5

    9,5

  16

    8

  23,8
