Renault Avantime. Manual - parte 2

CARACTERÍSTICAS

Identificación del vehículo

01

01-3

Identificación del vehículo

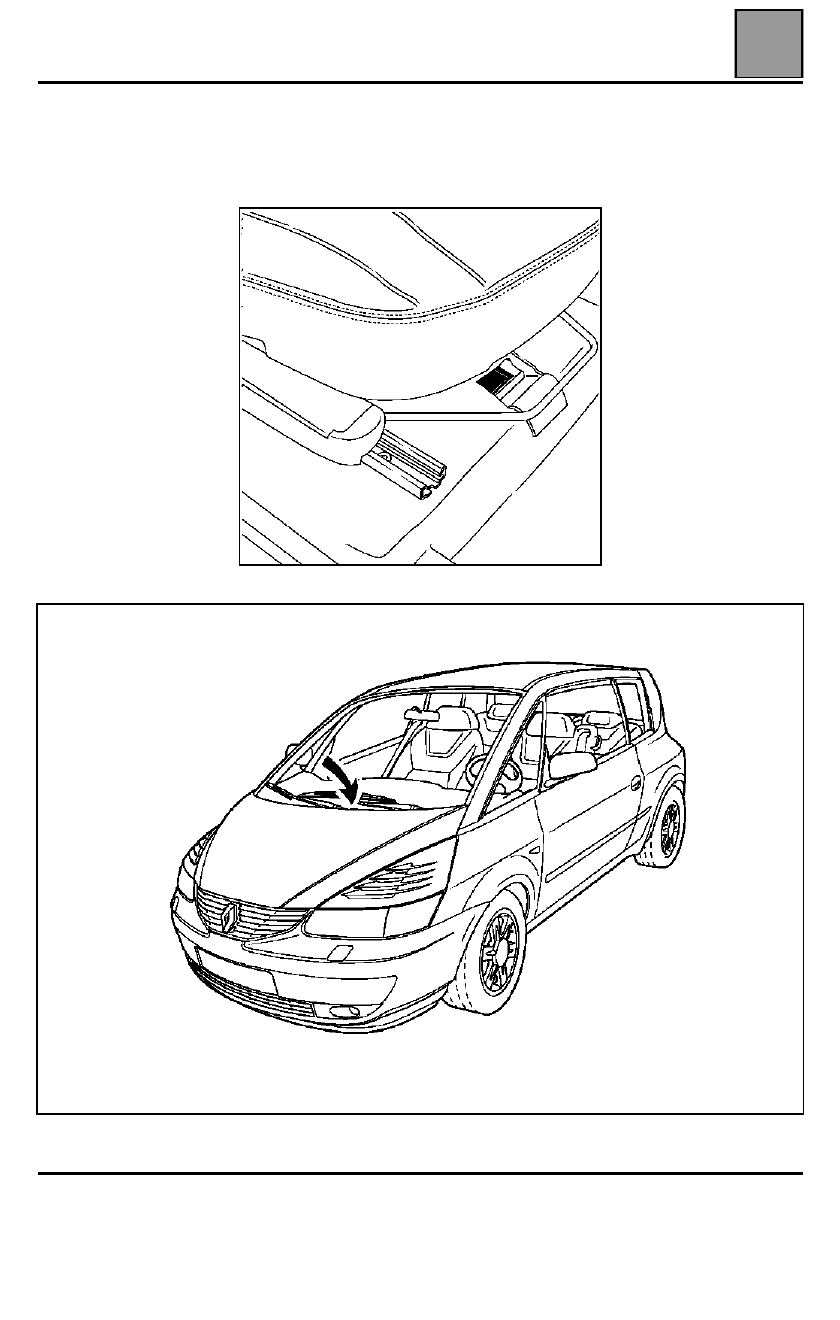

EMPLAZAMIENTO PLACA CONSTRUCTOR

En el travesaño del piso, en el pie del asiento delantero derecho, levantando la tapa recortada en la moqueta.
El número de chasis viene repetido bajo el parabrisas.

CARACTERÍSTICAS

Identificación del vehículo

01

01-4

Contiene:

A

:

El nombre del constructor

B

:

El número de recepción C.E.E.

C

:      El tipo de homologación del vehículo precedido del código de identificación mundial del constructor (VF8

corresponde a MATRA AUTOMOBILE)

D

:

El número en la serie del tipo

E

:

El peso total en carga autorizado (P.T.M.A.)

F

:

El peso total rodante (P.T.R. - vehículo cargado con remolque)

G

:

El peso total en autorizado en carga sobre el eje delantero (P.T.M.A. eje delantero)

H

:

El peso total en autorizado en carga sobre el eje trasero (P.T.M.A. eje trasero)

1

:

El tipo de vehículo

2

:

El nivel de equipamiento

3

:

La calidad de la pintura y la referencia del color de la carrocería

4

:

Serie especial o limitada

5

:

Una letra que designa la fábrica de montaje, seguida del número de fabricación

6

:

El equipamiento complementario, opción de fábrica

7

:

El código de la armonía interior

8

:

El material del guarnecido de los asientos

9 - 10:  La identificación de los pictogramas del Catálogo de Piezas de Recambio
11  :

Las particularidades técnicas

NOTA: en función del país de exportación, ciertas indicaciones pueden no estar incluidas, siendo la placa descrita
la más completa.

A

MATRA AUTOMOBILE S.A.

B

00   00/00 * 0000 * 00*

C

D

00000000000000000

E

 0000 Kg

F

 0000 Kg

G

1

 0000 Kg

H

2

 0000 Kg

000 *0000 0 *000000

4

1

5

0000

0 000000

2

00

000000

0000

6

00000

 0000

 00000

7

3

00

0000

  0000

8

11

10

  9

MEDIOS DE LEVANTAMIENTO

Gato móvil - Colocación de correas

02

02-1

102

MEDIOS DE LEVANTAMIENTO

Gato móvil - Colocación de correas

La utilización de un gato móvil implica
obligatoriamente el uso de borriquetas
apropiadas.

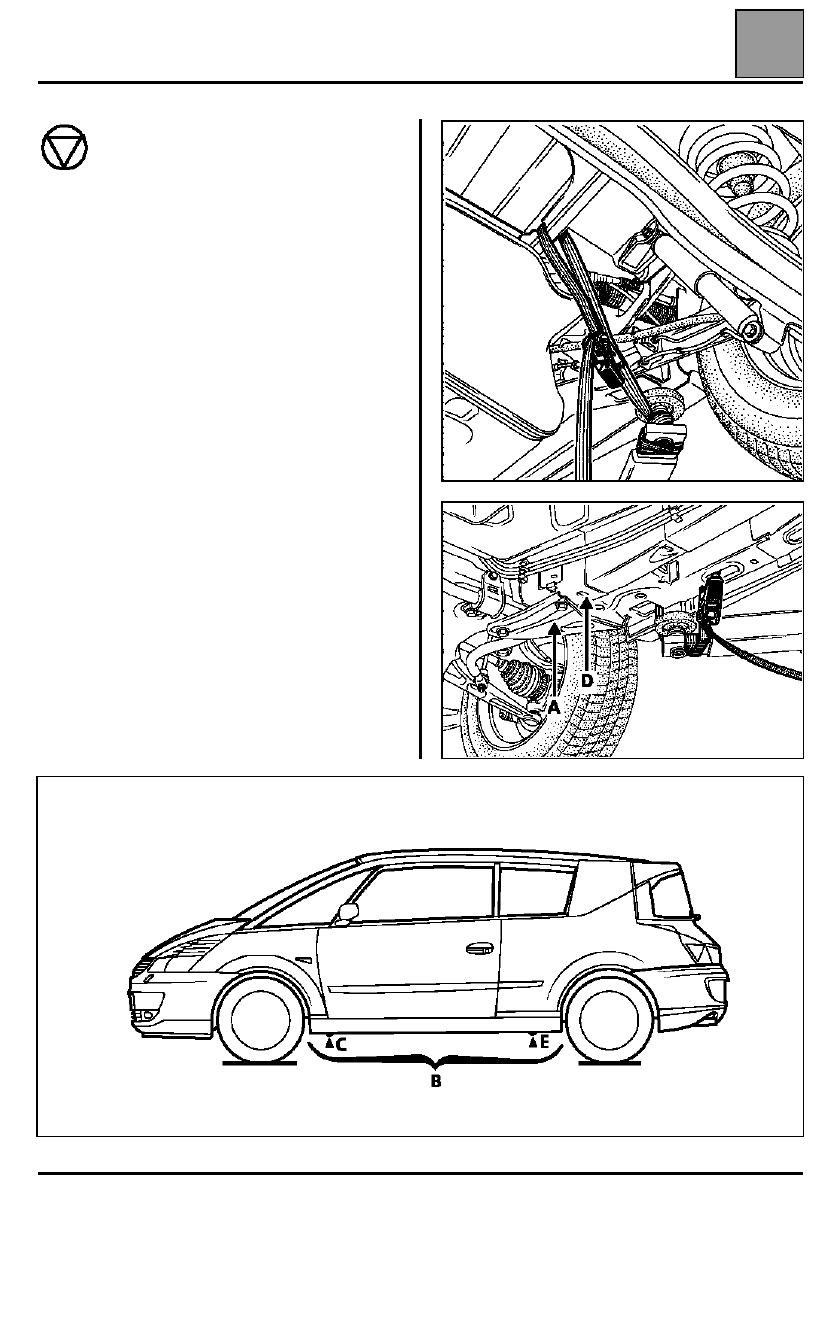

GATO MÓVIL

Está prohibido levantar el vehículo tomando apoyo
bajo los brazos de suspensión delantera, bajo las
palas de refuerzo (A) del paso de rueda delantero,
bajo el travesaño del tren trasero y en toda la longitud
de los bajos de carrocería (B).

LEVANTAMIENTO DEL VEHÍCULO

Para levantar la parte delantera:
– colocar el gato móvil sobre el apoyo del gato de

bordo (C) o a lo largo del larguero delantero (D).

Para levantar la parte trasera:
– utilizar los apoyos del gato del cliente (E).

COLOCACIÓN DE CORREAS EN EL VEHÍCULO

La colocación de las correas se hace por debajo del
piso, las puertas no permiten que pasen por el
habitáculo.

MEDIOS DE LEVANTAMIENTO

Borriquetas

02

02-2

Borriquetas

Atención: La utilización de un gato móvil
implica obligatoriamente el uso de
borriquetas apropiadas.

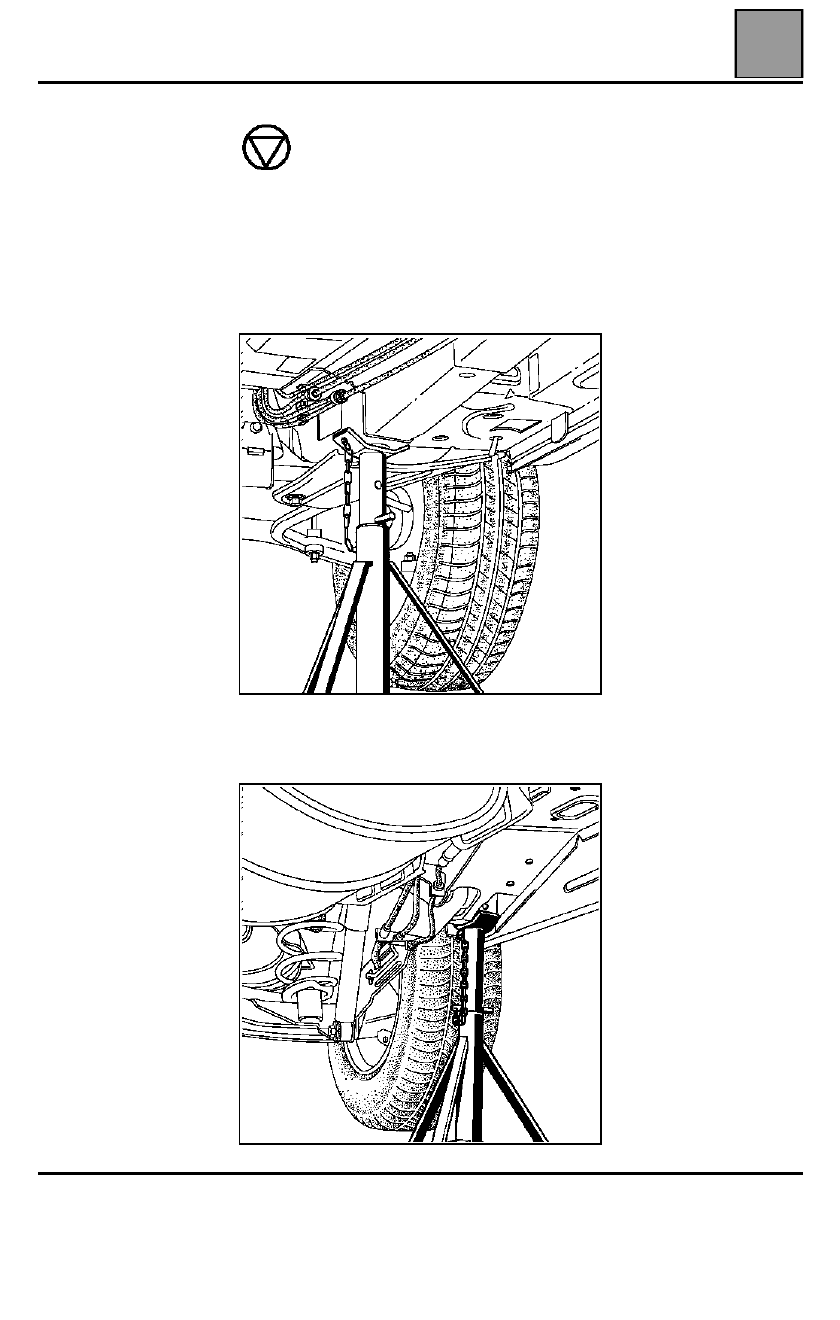

BORRIQUETAS

Para poner el vehículo sobre borriquetas, colocarlas
obligatoriamente:
– en la parte delantera, bajo los largueros y detrás de

los refuerzos triangulares,

– en la parte trasera bajo los plots de anclajes del

brazo.
