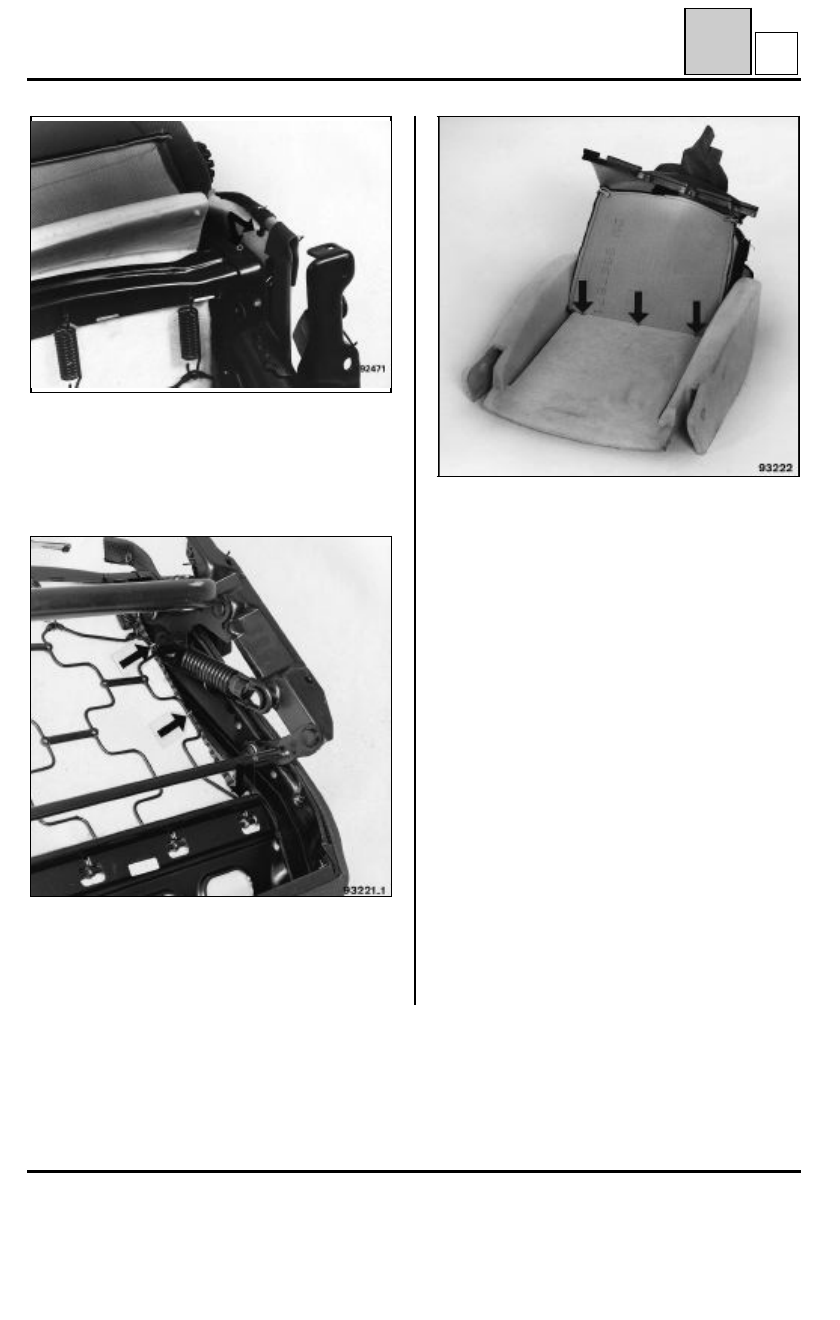

Para separar el guarnecido de la espuma, cortar
las grapas que fijan el guarnecido sobre la varilla
oculta en la espuma.

93222

Por el interior de la armadura, soltar los ganchos
de plástico que sujetan los ángulos traseros del
guarnecido.

92471

GUARNECIDO DE ASIENTOS DELANTEROS

Guarnecido del cojín

77

A

Cortar las grapas tipo "nariz de cerdo" que fijan
las varillas del guarnecido a la armadura.

Extraer el conjunto espuma-guarnecido.

93221-1

77-2

92223

GUARNECIDO DE ASIENTOS DELANTEROS

Guarnecido de respaldo

77

B

92477

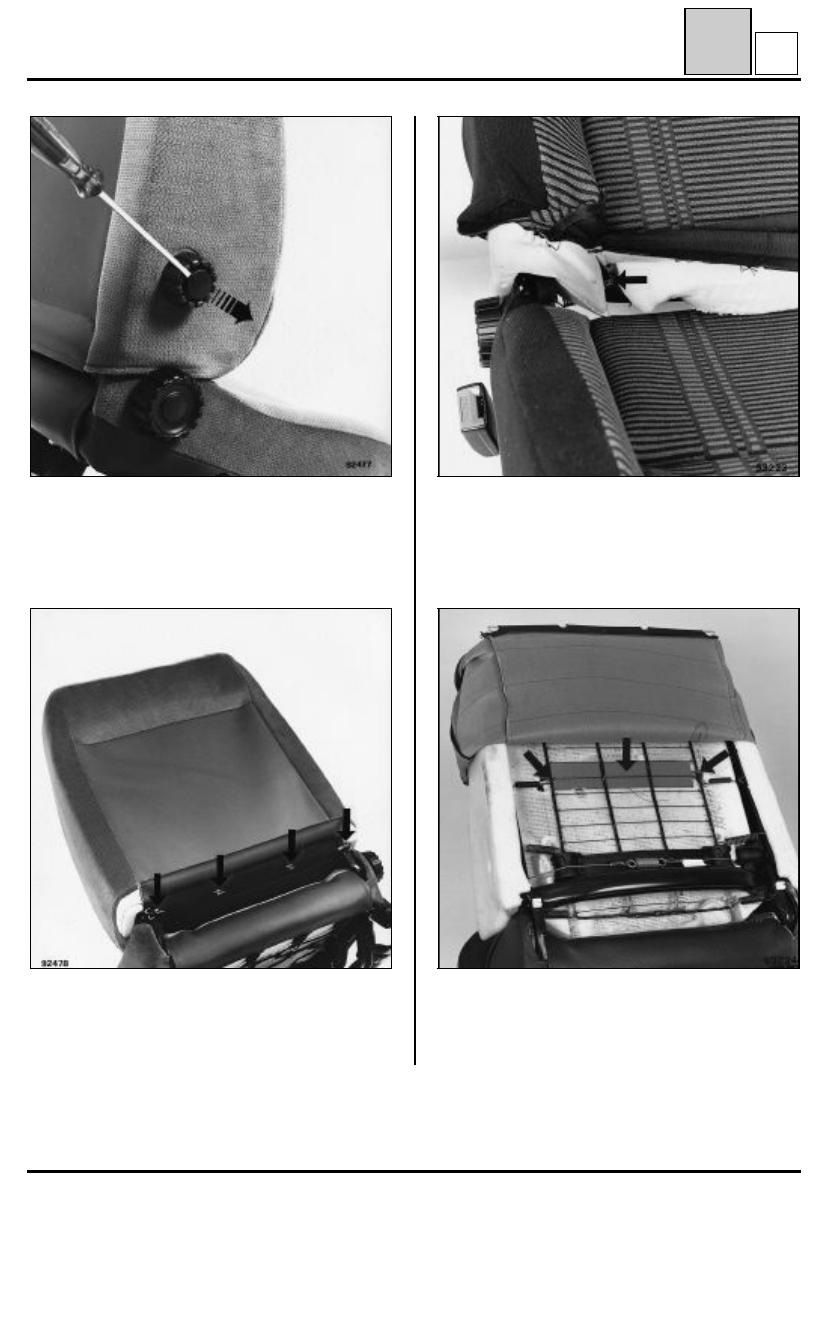

Levantar aún más el guarnecido y cortar las dos
grapas situadas en cada extremo del cartón que
sirve para tensar el tejido. Pasar el cartón a través
de la espuma.

92224

92478

Con un destornillador, retirar el clip central de la
manecilla de reglaje del respaldo (si equipado) así
como la manecilla, tirando de ella.

Por detrás del asiento, extraer las dos grapas que
fijan entre sí las dos varillas.

Desenganchar éstas de la armadura, en sus extre-
mos.

Levantar parcialmente el guarnecido y cortar las
dos grapas que fijan la parte posterior de éste a la
armadura.

77-3

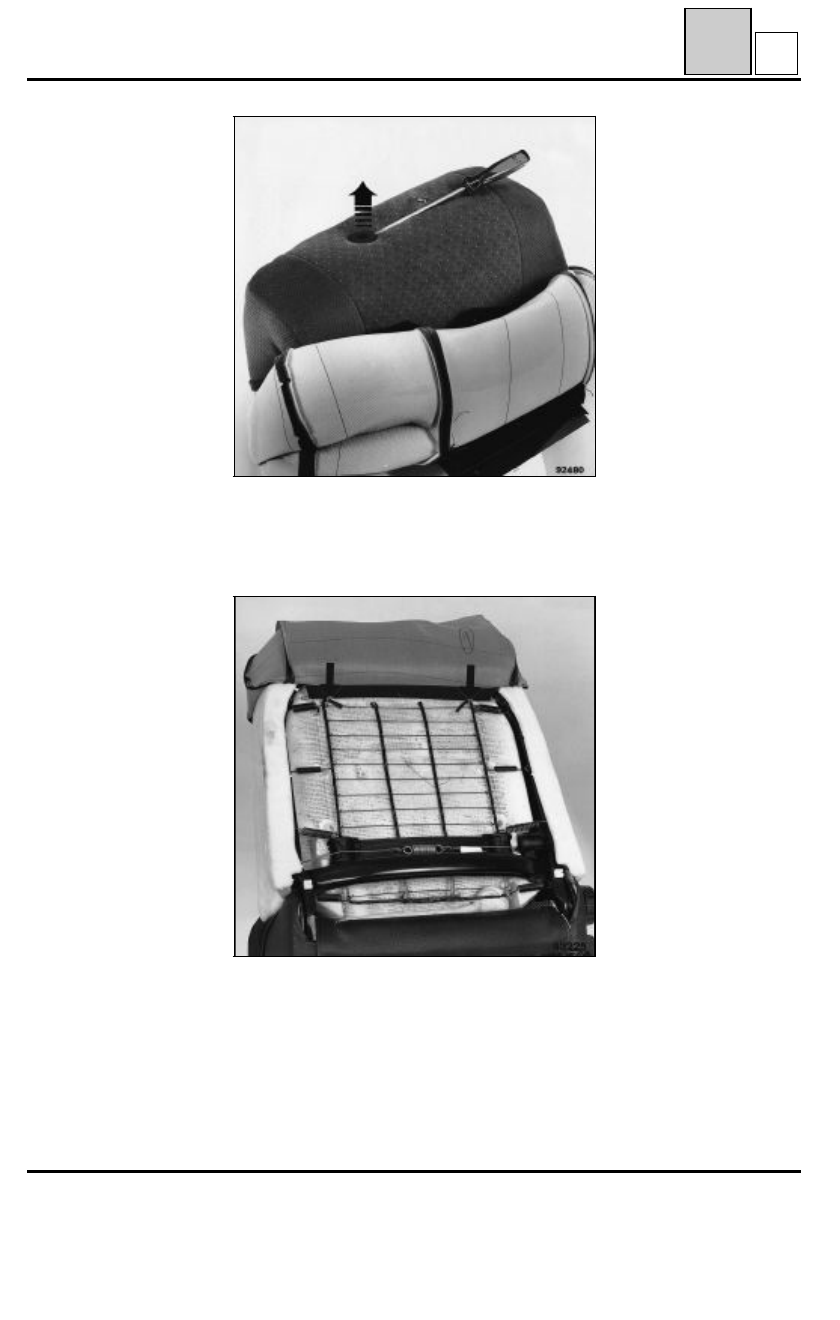

Con un destornillador, soltar las dos guías de los
vástagos del apoyacabezas.

92480

GUARNECIDO DE ASIENTOS DELANTEROS

Guarnecido de respaldo

77

B

93225

Cortar las dos grapas tipo "nariz de cerdo" que fi-
jan la varilla superior a la armadura y extraer el
guarnecido.

77-4

GUARNECIDO DE ASIENTOS TRASEROS

Armaduras de banqueta trasera

78

A

S 53

SOCIETE

PRJ4022

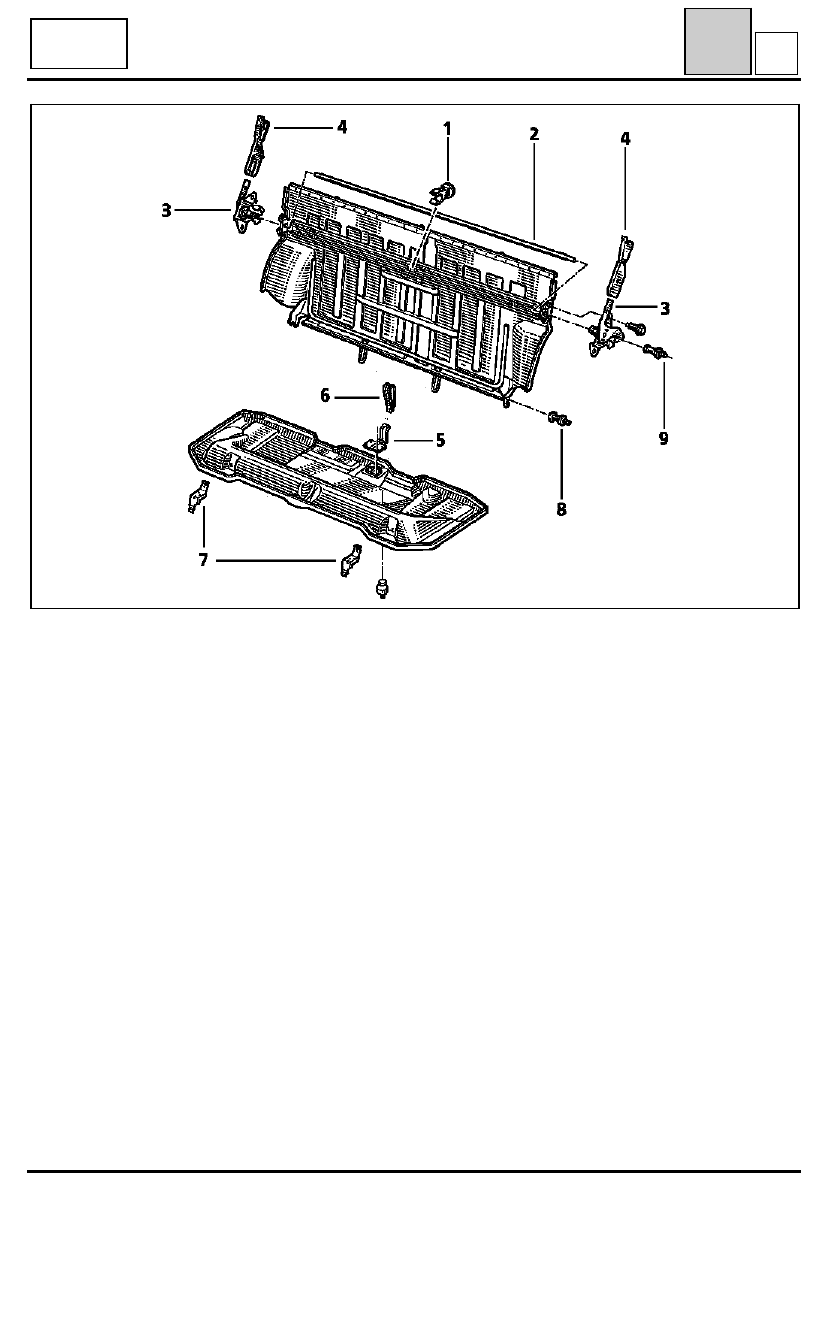

PREPARACION DEL RESPALDO

Colocar la grapa (1) y la varilla (2) que une los dos cerrojos.

Fijar, sobre la armadura, los dos cerrojos (3).

Las empuñaduras (4) se montarán después de revestir el respaldo.

PREPARACION DEL COJIN

Colocar :
- la guía de la empuñadura (5).
- la empuñadura de maniobra (6).
- los dos soportes de articulación (7) serán remachados (remaches pop) sobre la armadura del cojín después

de revestir éste.

PREPARACION EN EL VEHICULO

Colocar :

en los forros interiores del paso de rueda :
- los dos ejes de articulación (8) del respaldo,
- los dos ejes del cerrojo (9) del respaldo.

en el piso :
- las dos retenciones del cojín (10).

78-1
