GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de puerta delantera

72

B

X 53

FASE II

Extraer :
-

la empuñadura de tiro,

-

la rejilla del altavoz y del guarda-objetos,

-

la empuñadura interior.

En todos los casos de extracción-reposición, es im-
perativo sustituir la junta de estanquidad del
guarnecido de puerta.

PRF7202

72-4

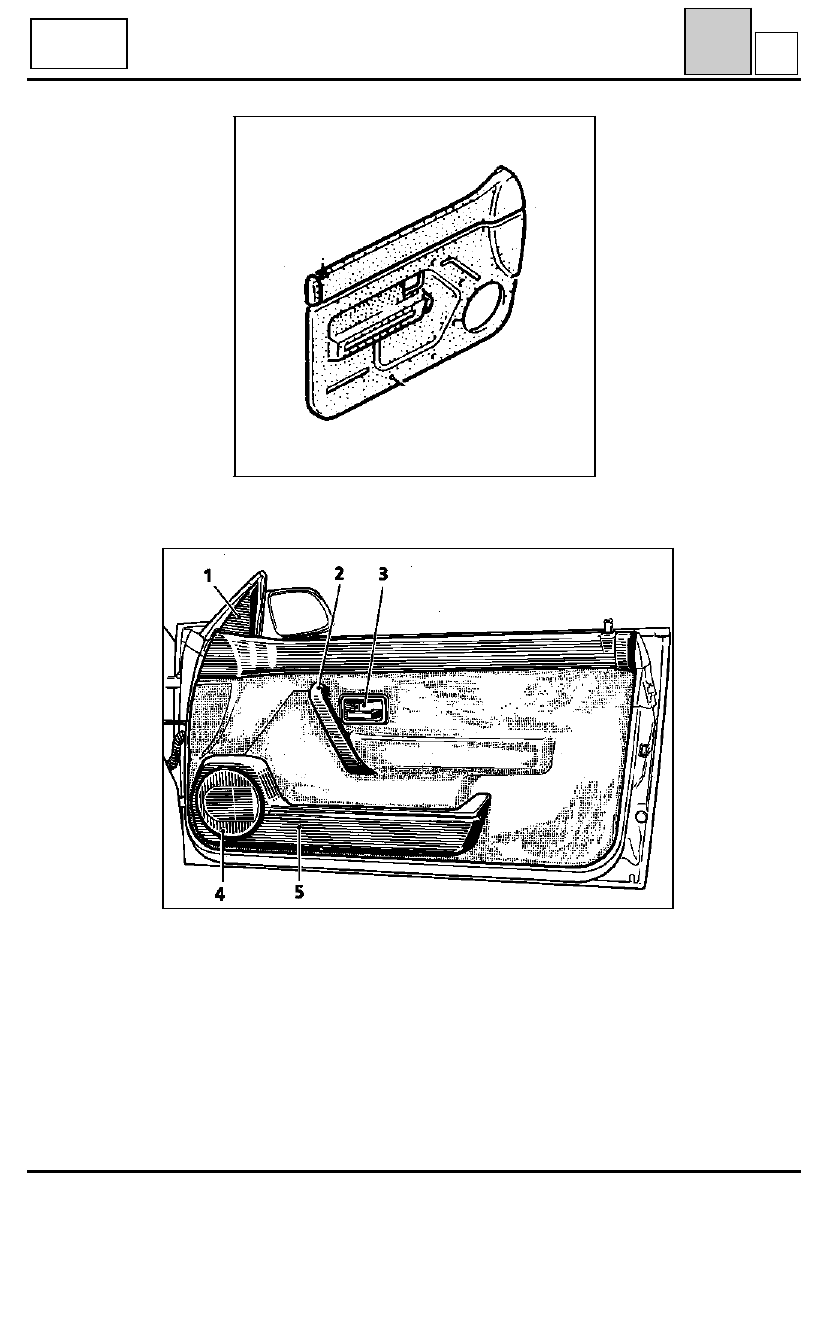

Extraer :
La tapa del retrovisor interior (1),
La empuñadura interior (2),
La empuñadura de apertura interior (3),
La rejilla del altavoz (4),
El guarda-objetos (5),

Desconectar el cableado del retrovisor (lado iz-
quierdo).

PRF7203

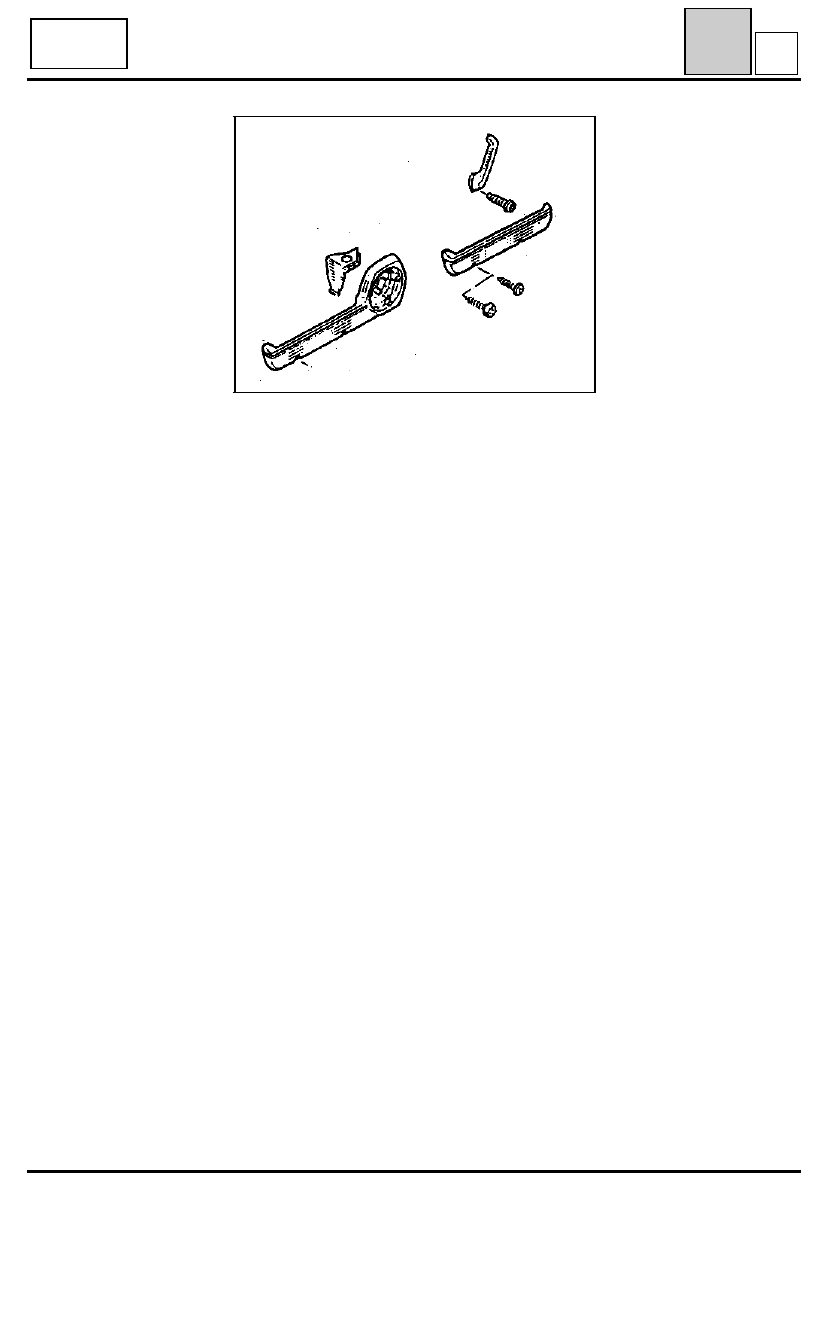

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de puertas

72

B

D 53

CABRIO

94792R

72-5

92265R

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de puerta trasera

72

C

(1) grapa de presión
(2) grapa en cajón

Extraer el guarnecido.

OBSERVACION :

el guarnecido está grapado (1) y

estancado mediante masilla.

Para la extracción, habrá que desgrapar y despe-
gar poco a poco el guarnecido (utilizar una cuchil-
la para cortar la masilla) y después liberarlo del la-
melunas superior.

NOTA

: al sustituir la puerta o el guarnecido, es

imperativo poner masilla de estanquidad de guar-
necido ref. 77 01 421 049 (ver cartel "REPARACION

CARROCERIA").

Extraer :
-

el mando de apertura interior,

-

la empuñadura interior de puerta,

-

el cenicero,

-

la manivela del elevalunas.

72-6

PRF7302

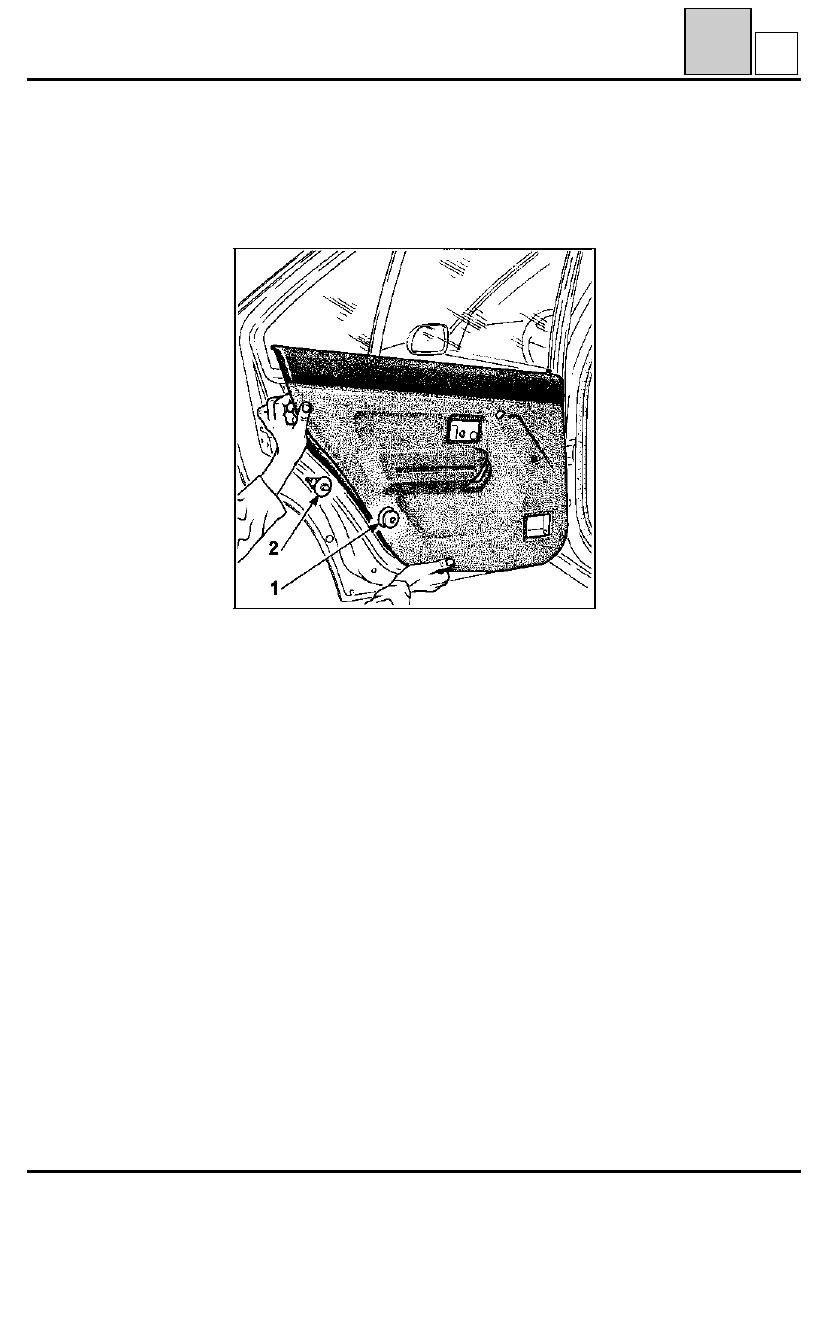

Quitar los tornillos (1) y los dos ganchos (2).

Soltar el guarnecido.

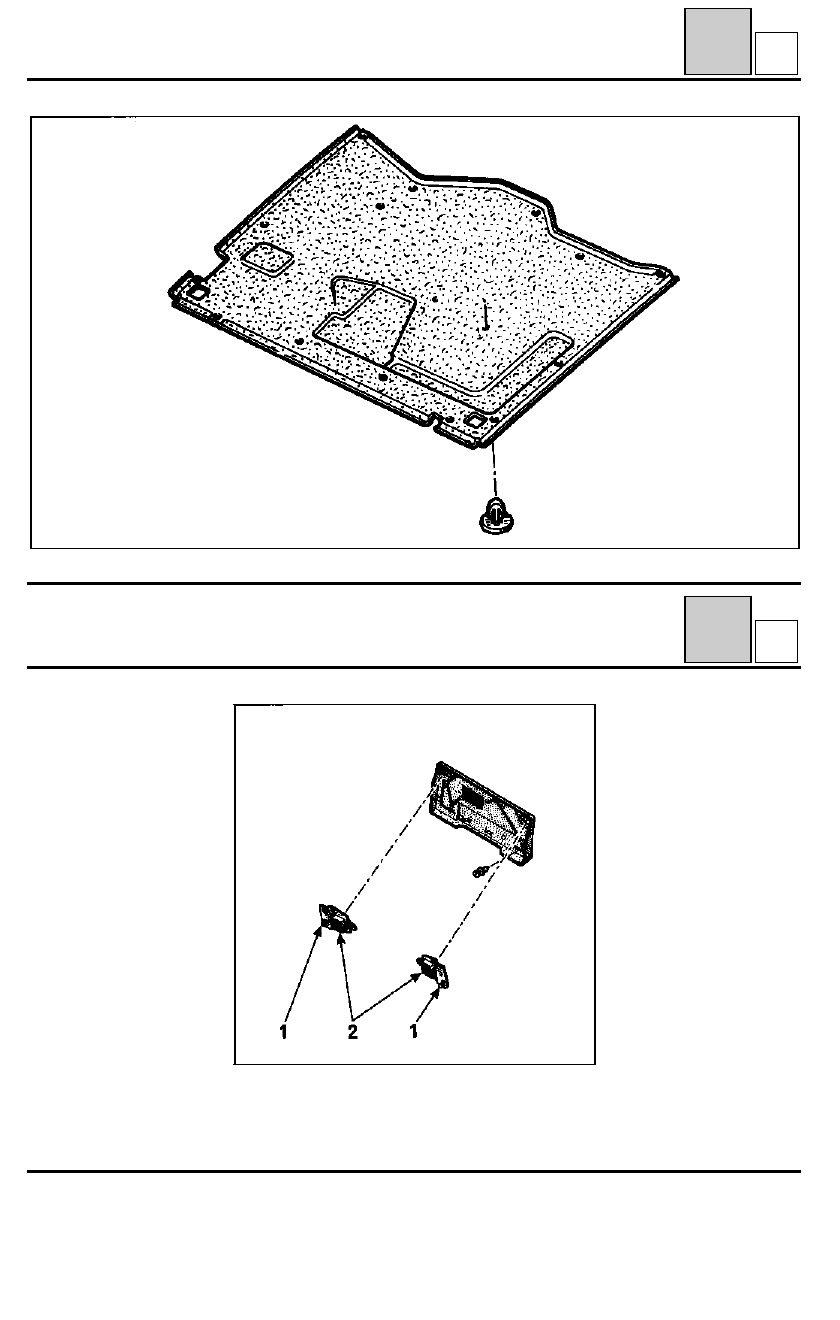

GUARNECIDOS DE ABRIENTES NO LATERALES

Guarnecido de capot delantero

73

A

PRF7301

Guarnecido de portón

73

B

73-1
