GENERALIDADES

Utillaje y productos

70

A

D 53

CABRIO

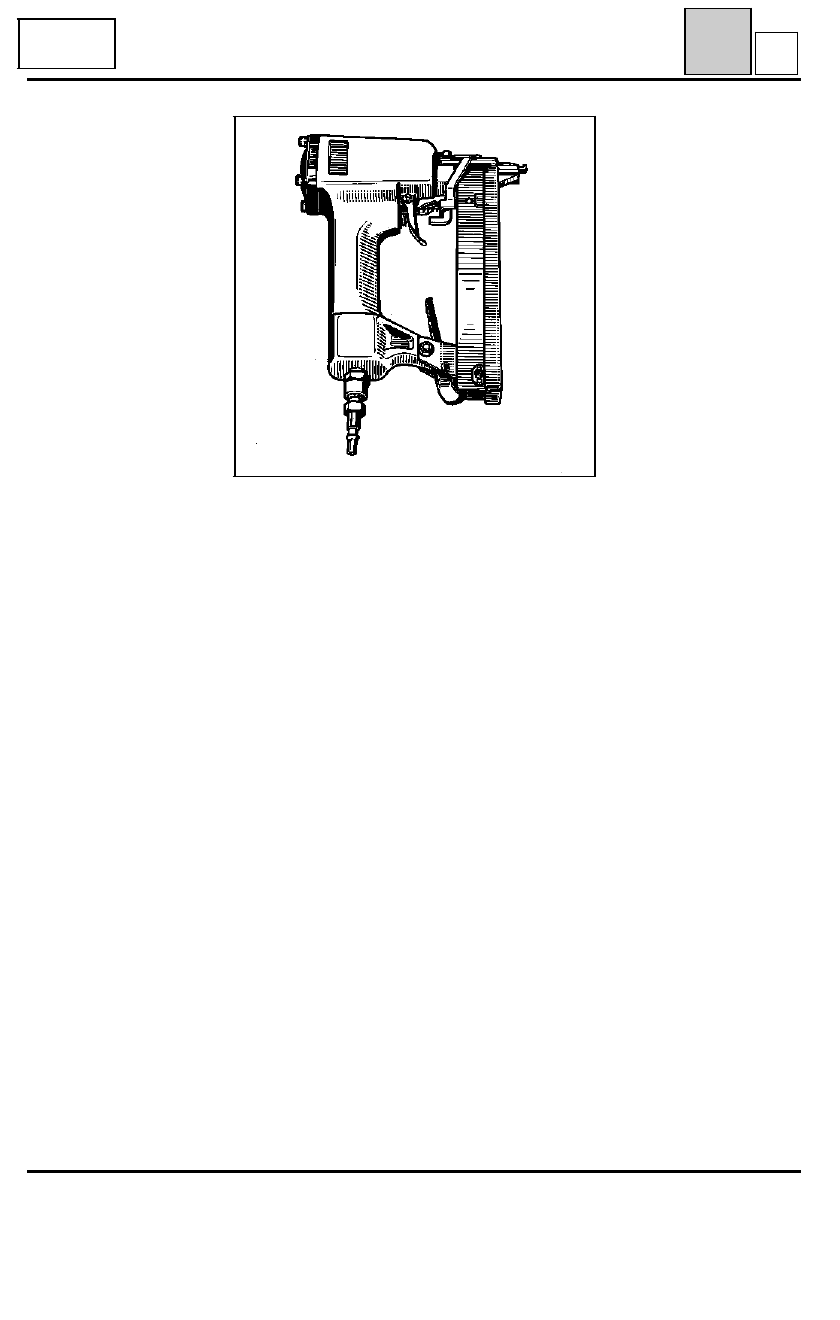

1 - Grapadora

Ref. A.P.R. : 77 01 355 614

y grapas inoxidables

2 - Remaches

Ref. : 77 03 072 280

3 - Cola neopreno

4 - Pincel

5 - Junta de estanquidad

70-1

EXTRACCION

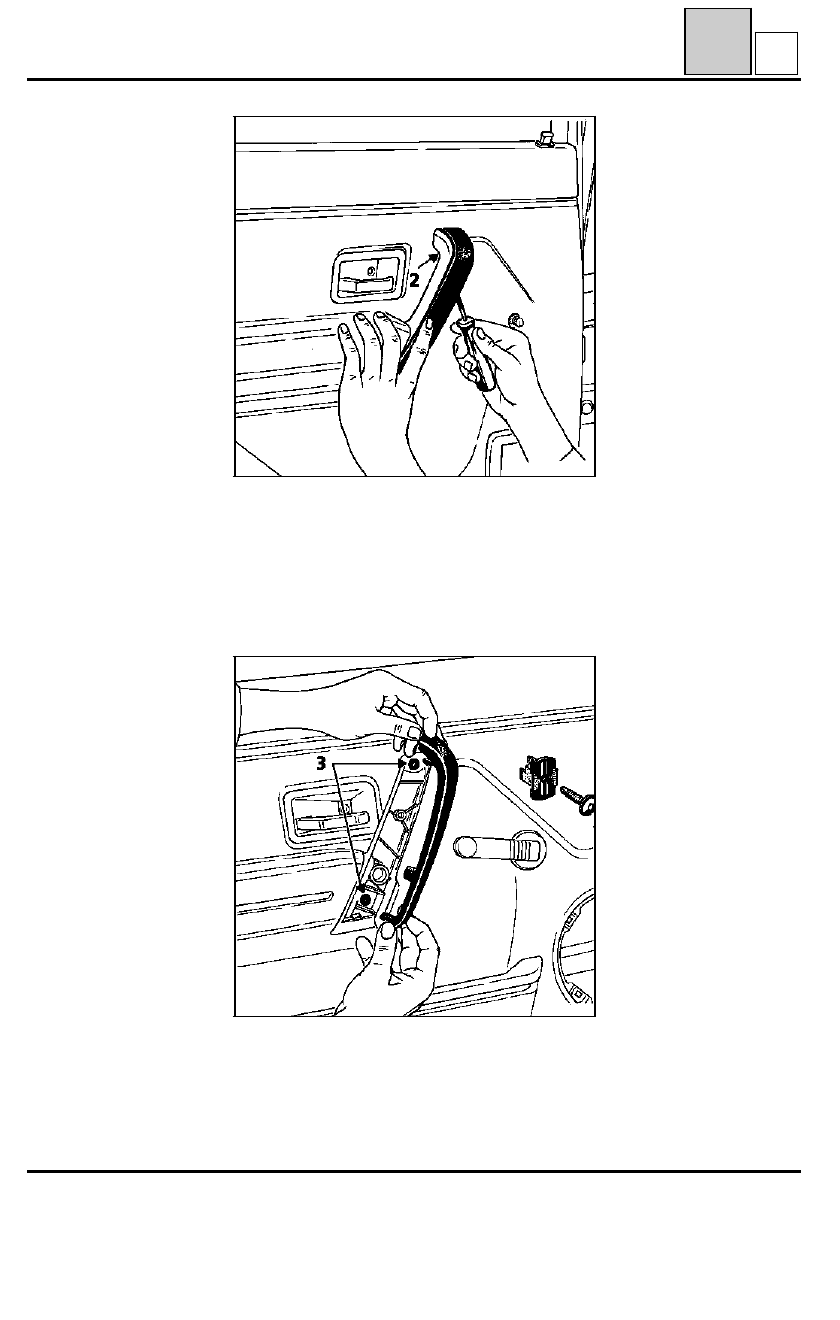

Insertar un destornillador plano en el orificio (2)
de la parte superior con el fin de empujar y soltar
la primera parte de la empuñadura.

92260R

GUARNECIDO INTERIOR DE CAJA

Empuñadura interior de puerta delantera y trasera

71

A

La empuñadura va fijada por dos tornillos (3).

92261R

71-1

OBSERVACION

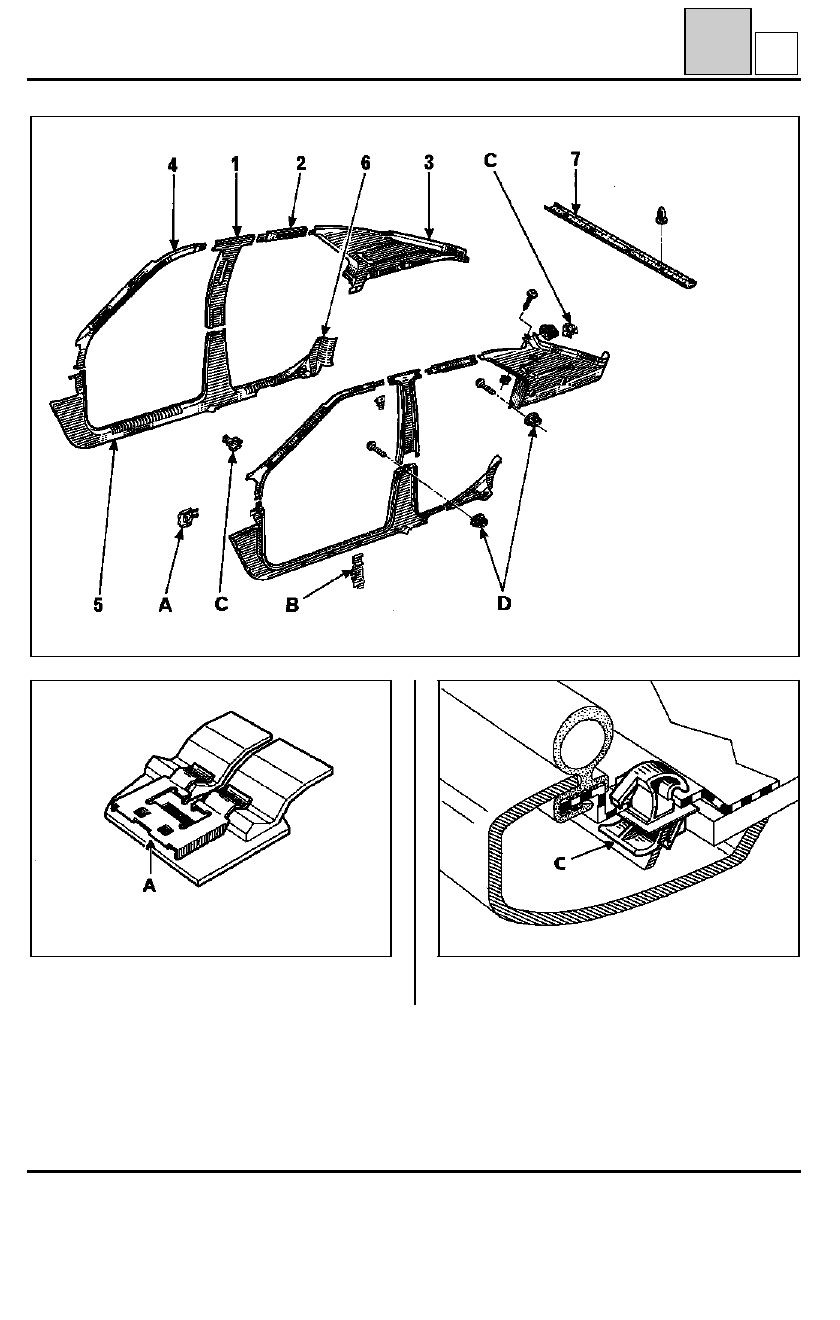

: las fijaciones (A) (si tablero de bordo en su sitio), (B), (C) y (D) corren el riesgo de deteriorarse

en la extracción. Por razones de calidad y aunque la recuperación sea posible, es preferible sustituirlas.

PRF7101

GUARNECIDO INTERIOR DE CAJA

Fijaciones guarnecido interior de costado de caja

71

B

(A) Fijación rápida

90230R1

(C) Fijación rápida

90231R

71-2

EXTRACCION DEL GUARNECIDO SUPERIOR (1)

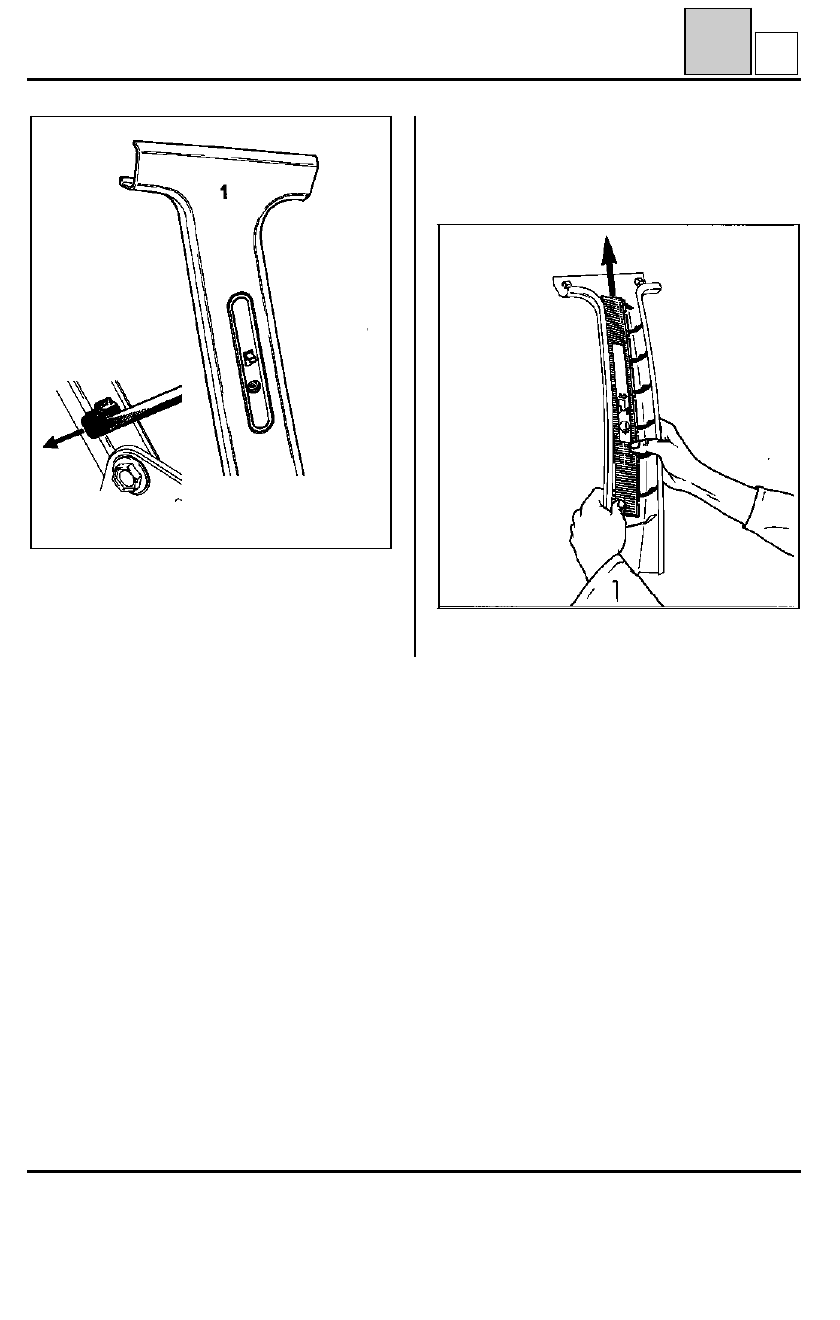

Desgrapar la parte superior y después liberarla de
las juntas de estanquidad separándola.

Extraer :
-

la fijación del cinturón en el pie medio,

-

el empujador de reglaje en altura del cinturón
(pieza en dos partes).

92340R

GUARNECIDO INTERIOR DE CAJA

Guarnecido superior de pie medio

71

C

92339G

Extraer la tapa deslizadera de la fijación regula-
ble.
