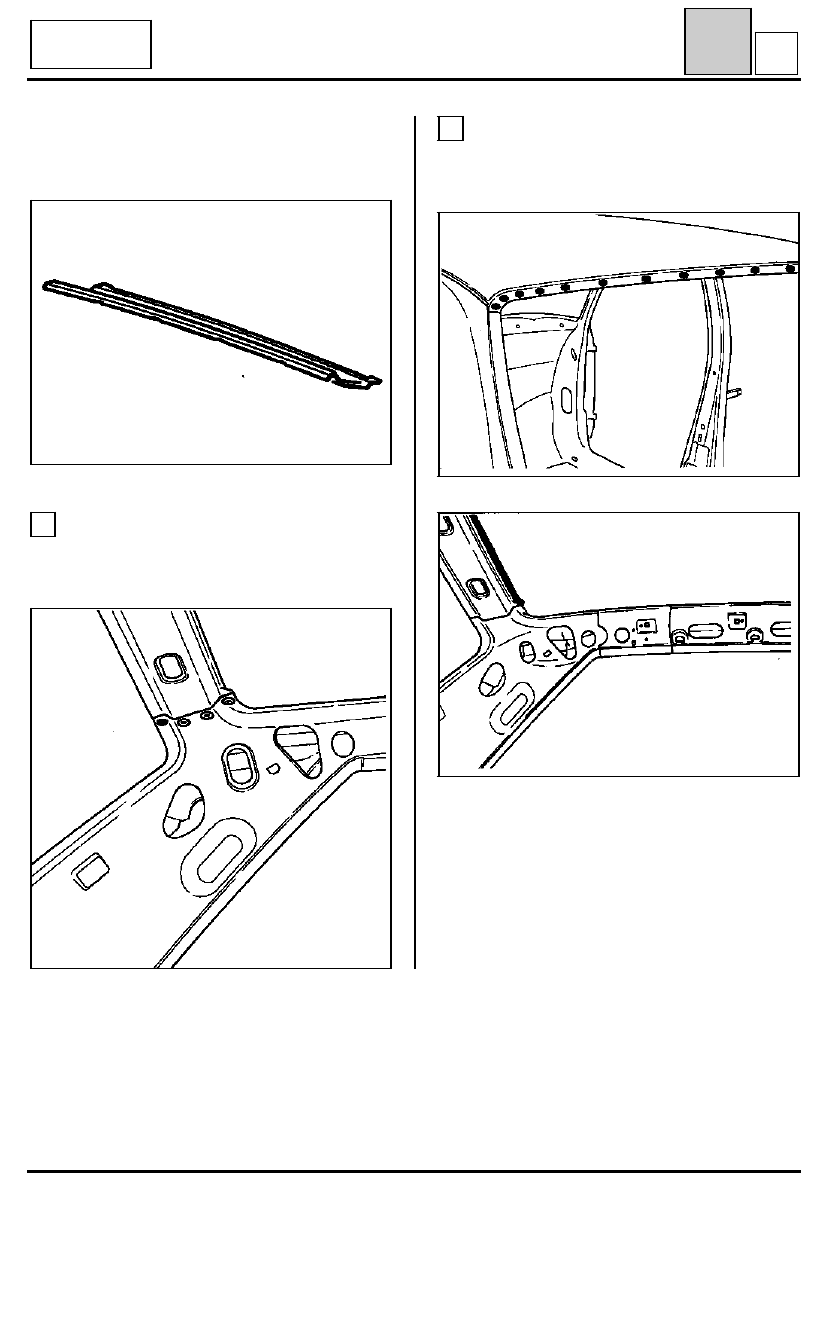

ALTO DE CAJA

Travesaño trasero de techo

45

F

93097S

COMPOSICION DE LA PIEZA A.P.R.

Chapa sola

L53

Chamade

PRS4509

UNION CON FORRO DE CUSTODIA

1

Recuerde : ver

44

-

C

-2

UNION CON TECHO

2

Recuerde : ver

45

-

A

-2

93083S

93099-2S

45-12

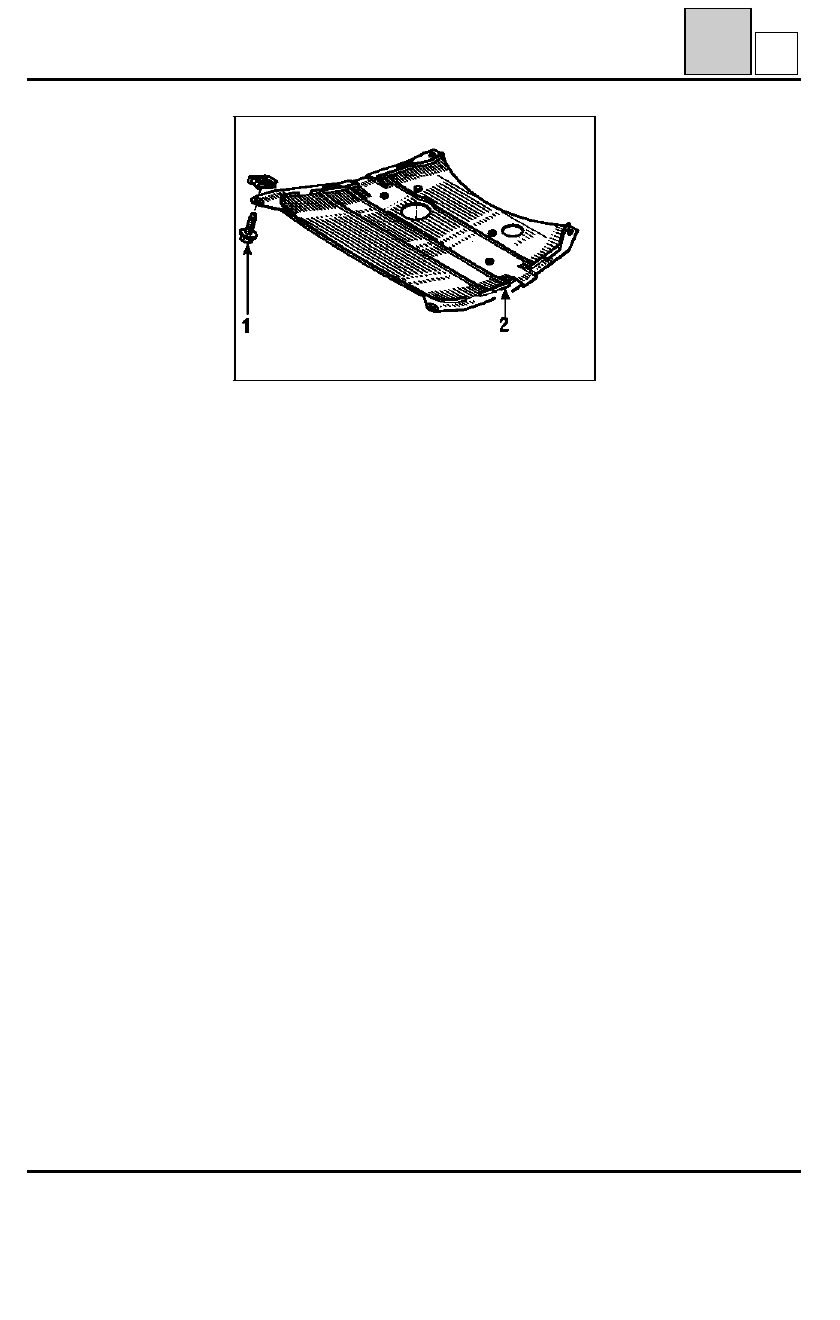

PROTECCION DE CAJA

Protección delantera del bastidor

Quitar los 4 tornillos (1) y liberar el protector de
los 4 espolones (2).

46

A

PRS4601

46-1

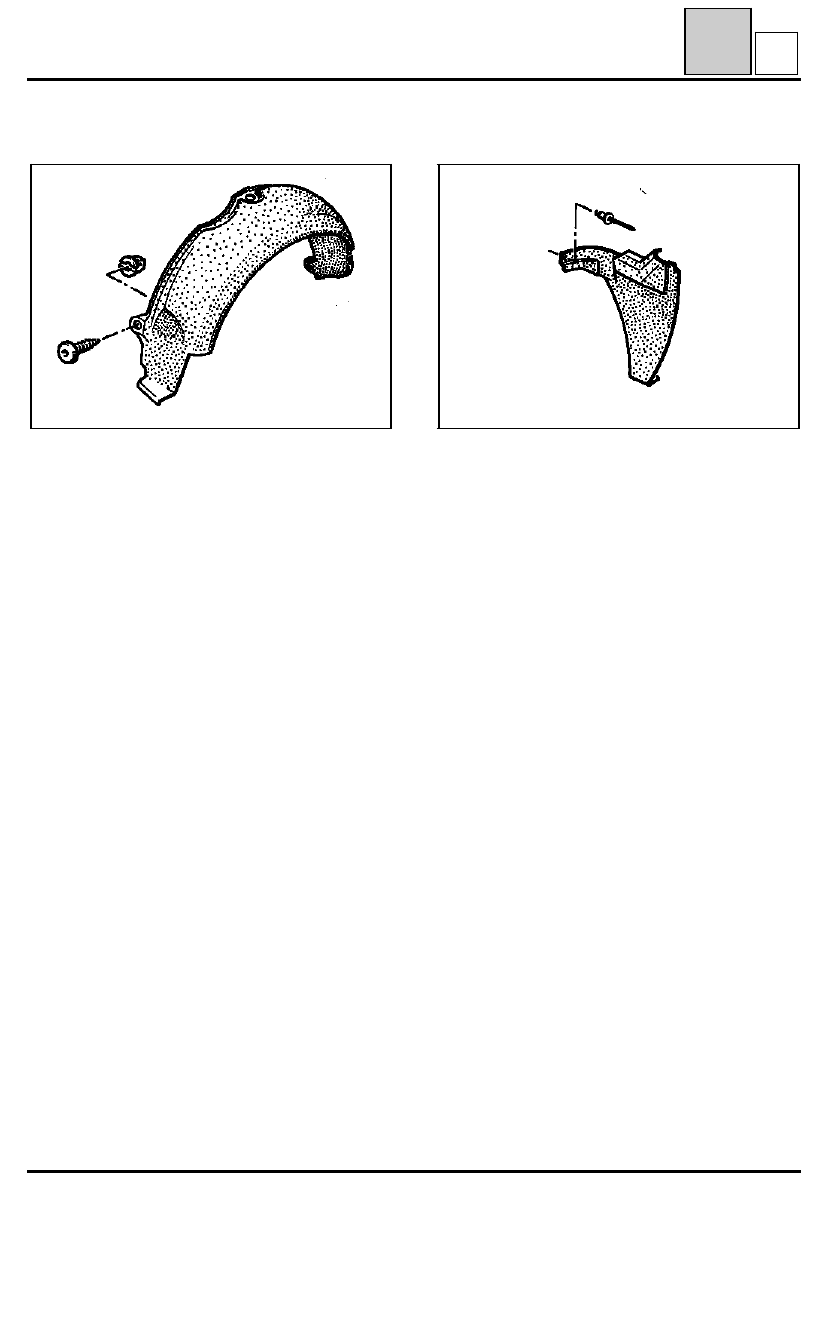

PROTECCION DE CAJA

Guarda-barros del paso de rueda

46

B

PRS4603

ADELANTE

ATRAS

PRS4602

46-2

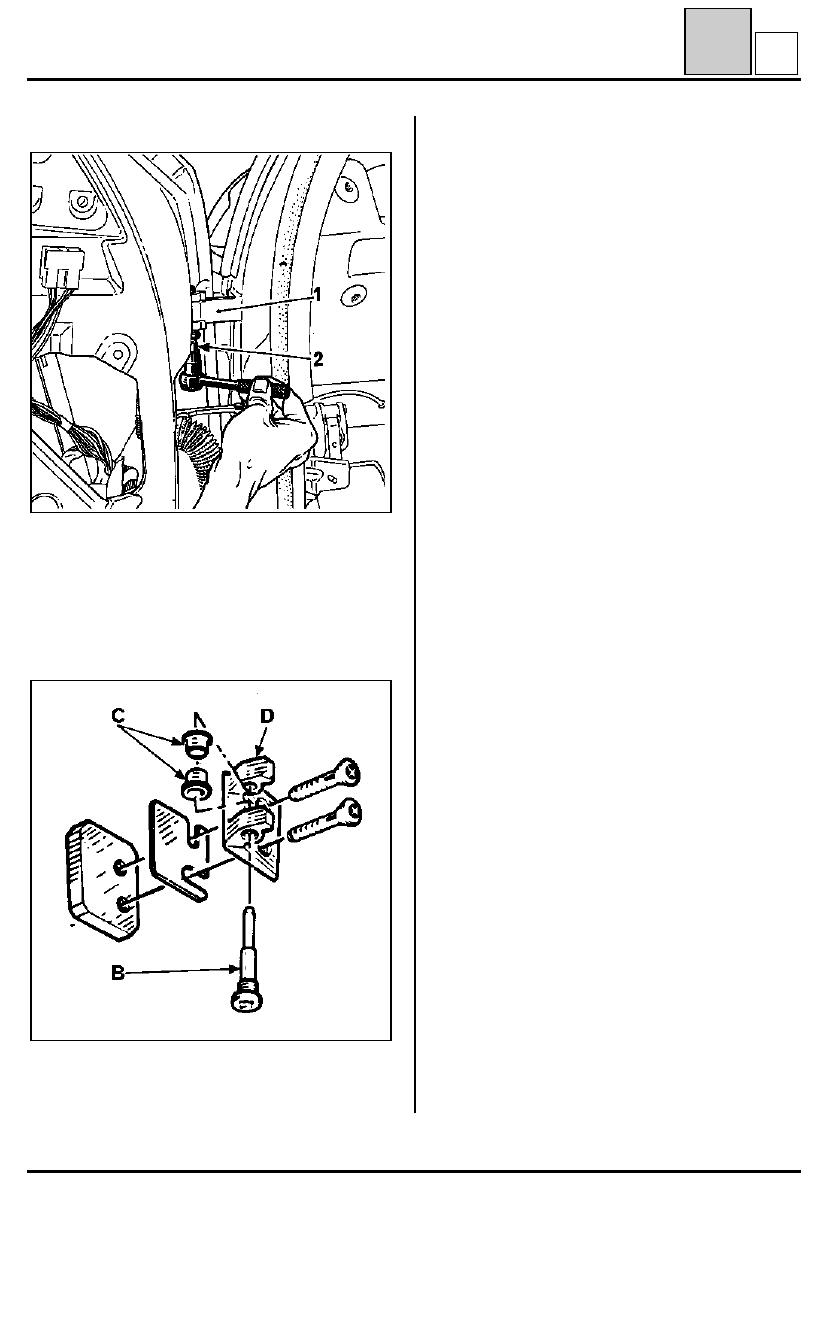

ABRIENTES LATERALES

Bisagras de puerta

Montaje serie

47

A

92308R

(1) Bisagras soldadas
(B) Eje atornillado ø 6 mm montado sobre

casquillos (C)

(2) Tobera Torx (T40)

Montaje post-venta durante

una sustitución de puerta

PRS4701

Particularidad de los cableados eléctricos de las
puertas : para facilitar la extracción sin desguar-
necer, hay un bloque de empalme situado en cada
pie.

(B) Eje atornillado ø 6 mm montado sobre

casquillos (C)

(C) Bisagra de bulón especial recambio

47-1
