Renault 19. Manual - parte 205

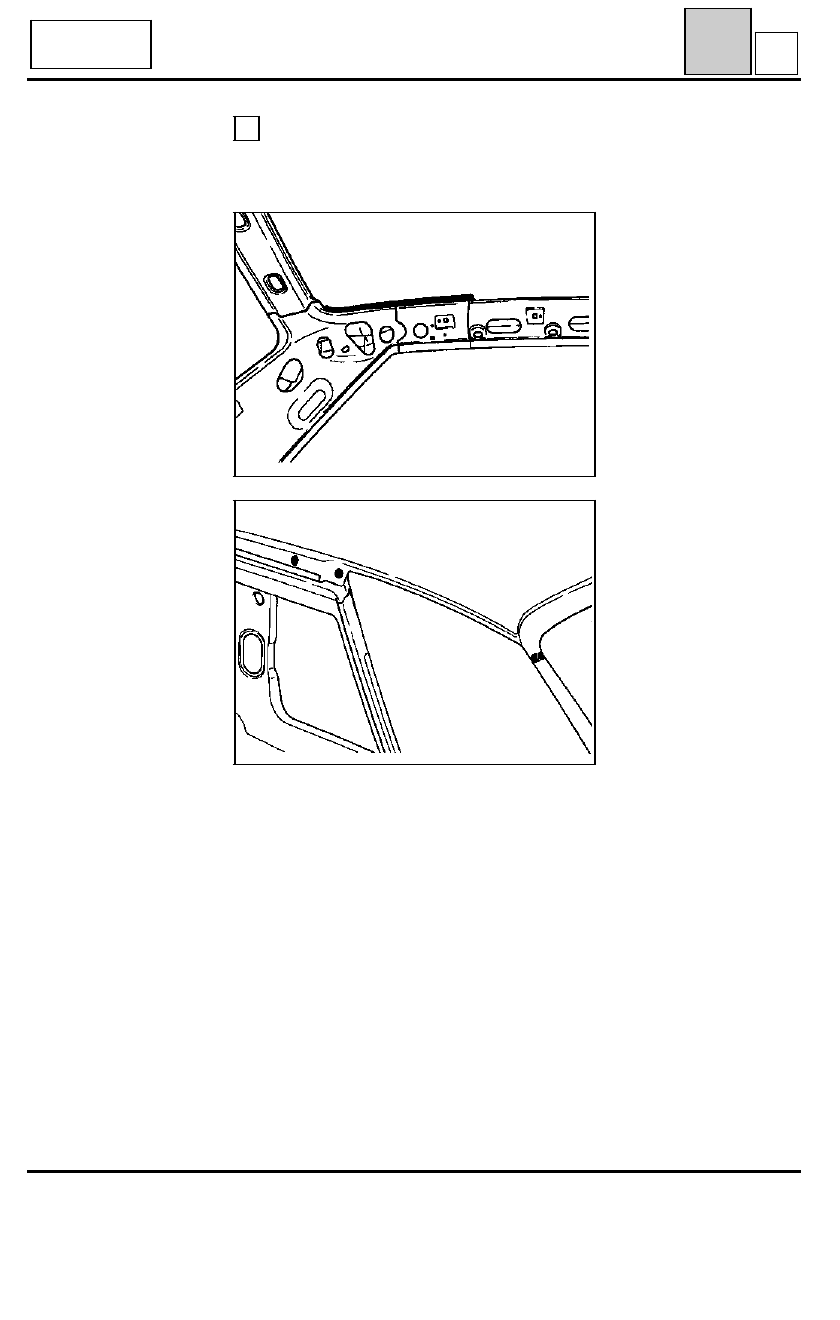

ESTRUCTURA SUPERIOR TRASERA

Semi-bloque

44

T

93099-4S

L53

Chamade

UNION CON CHAPA DE TECHO

9

Recuerde : ver

44

-

A

-2

93118S

44-63

ESTRUCTURA SUPERIOR TRASERA

Faldón

44

U

PRS4434

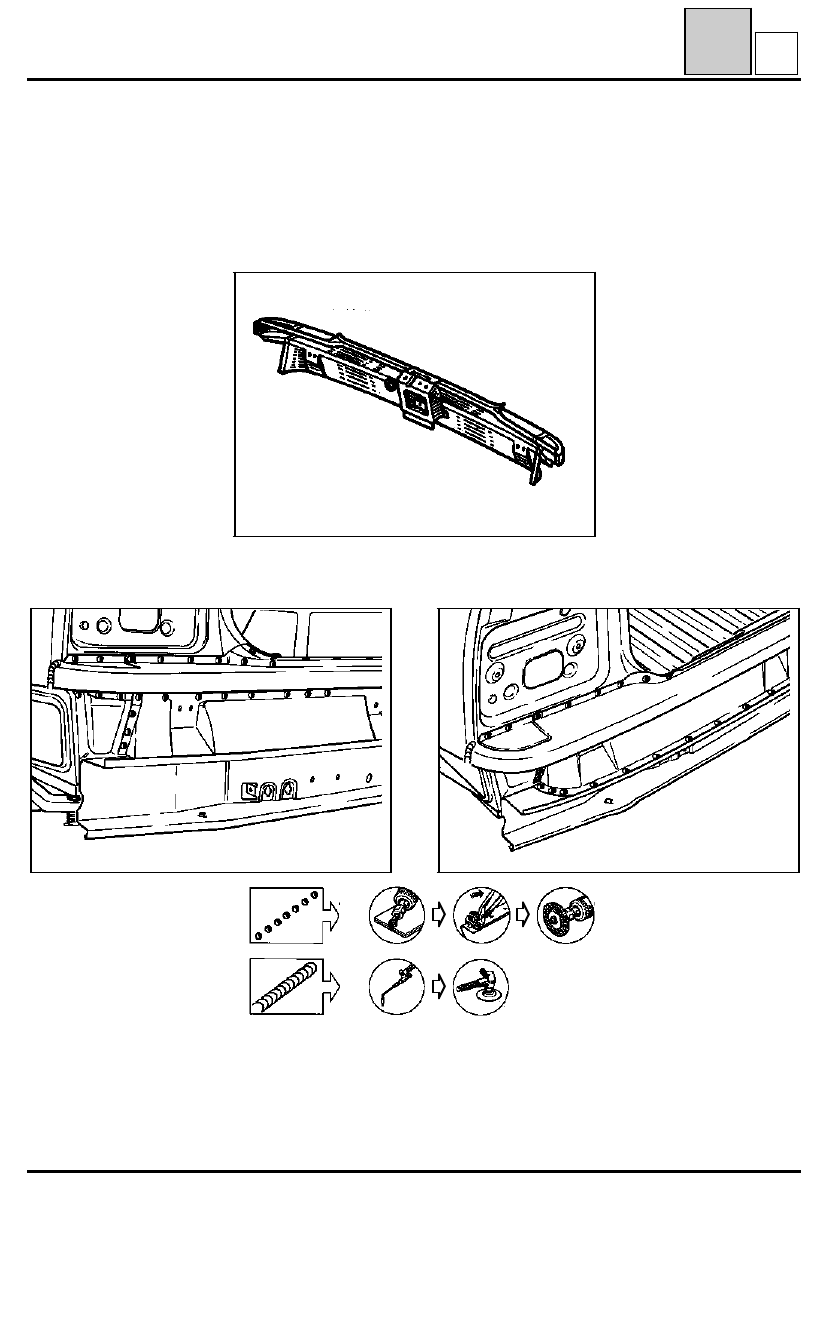

METODO 1

COMPOSICION DE LA PIEZA A.P.R.

Pieza ensamblada que contiene :

-  faldón desnudo
-  riostras laterales
-  refuerzo de resbalón

RECORTE - DESGRAPADO

92364S

92365S

NOTA :

la gama general de sustitución de un elemento soldado se describe en el M.R. 502 capítulo 4

44-64

ESTRUCTURA SUPERIOR TRASERA

Faldón

44

U

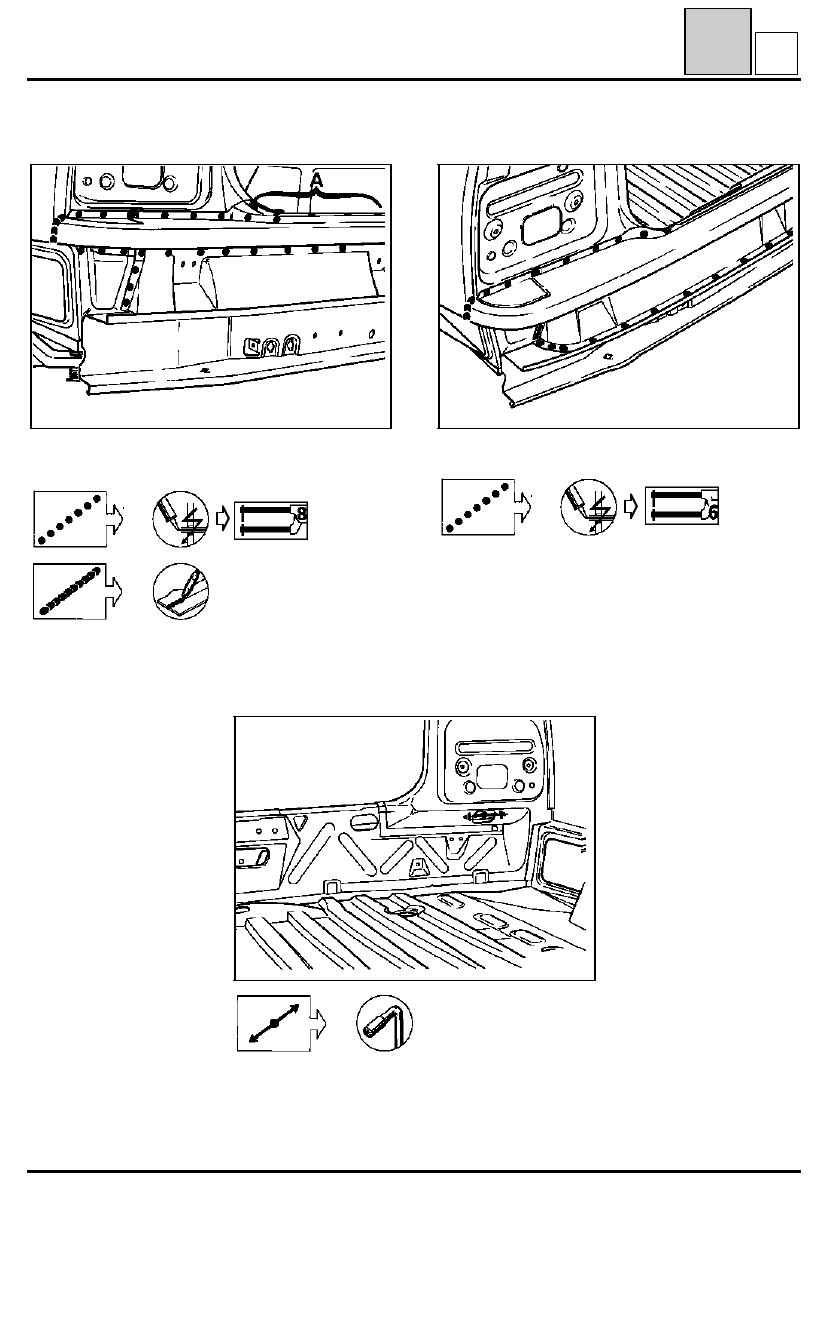

Soldadura

92365-1S

A =

Unión faldón - travesaño

e = 1,4 mm
H = 60 mm

PROTECCION ANTI-CORROSION

e = 1,4 mm
H = 60 mm

e = 1,9 mm

92364-1S

92366-2S

44-65

ESTRUCTURA SUPERIOR TRASERA

Faldón

44

U

92364-2S

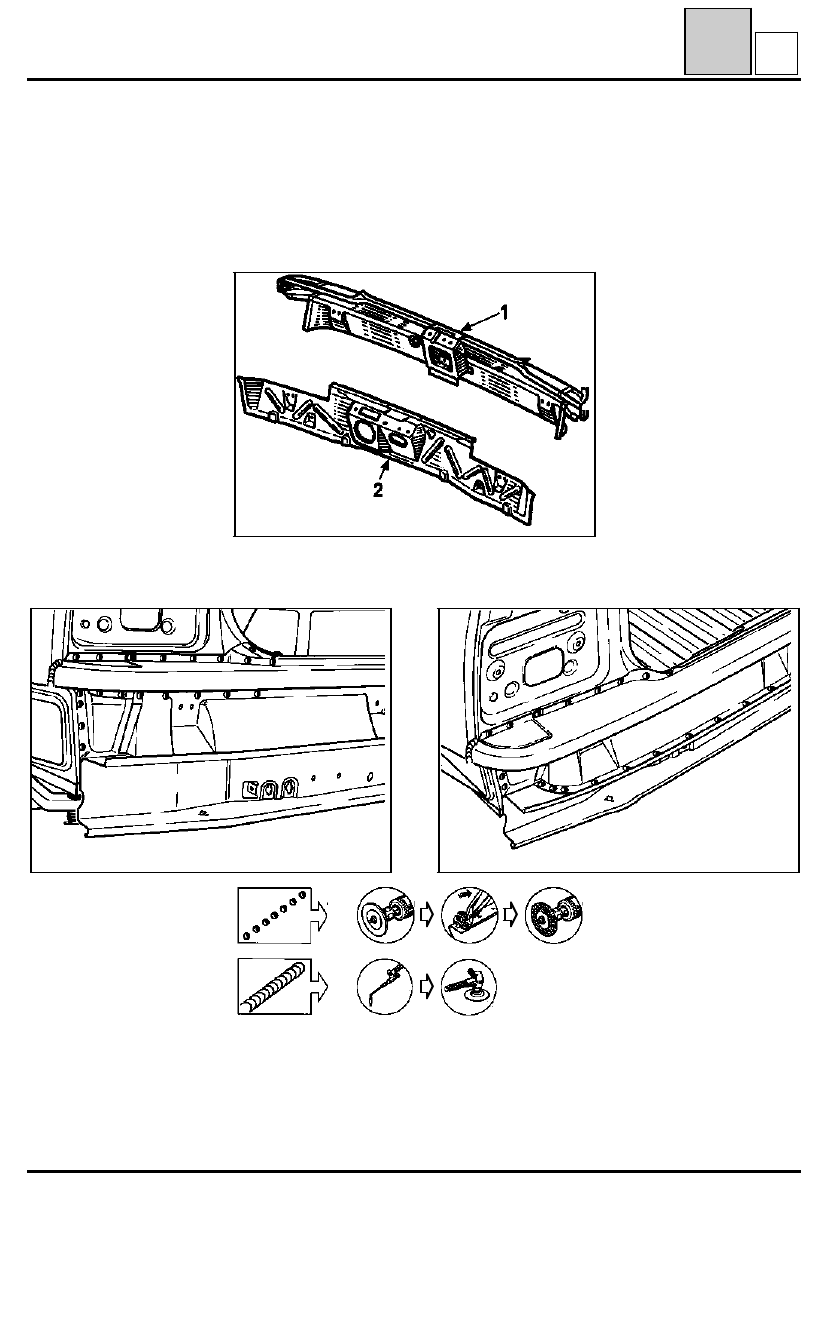

METODO 2 (faldón con forro)

COMPOSICION DE LA PIEZA A.P.R.

Pieza ensamblada que contiene :

1 -  faldón desnudo

2 -  forro

-  riostras laterales
-  refuerzo de resbalón

RECORTE - DESGRAPADO

92365-2S

PRS4435

NOTA :

la gama general de sustitución de un elemento soldado se describe en el M.R. 502 capítulo 4.

44-66
