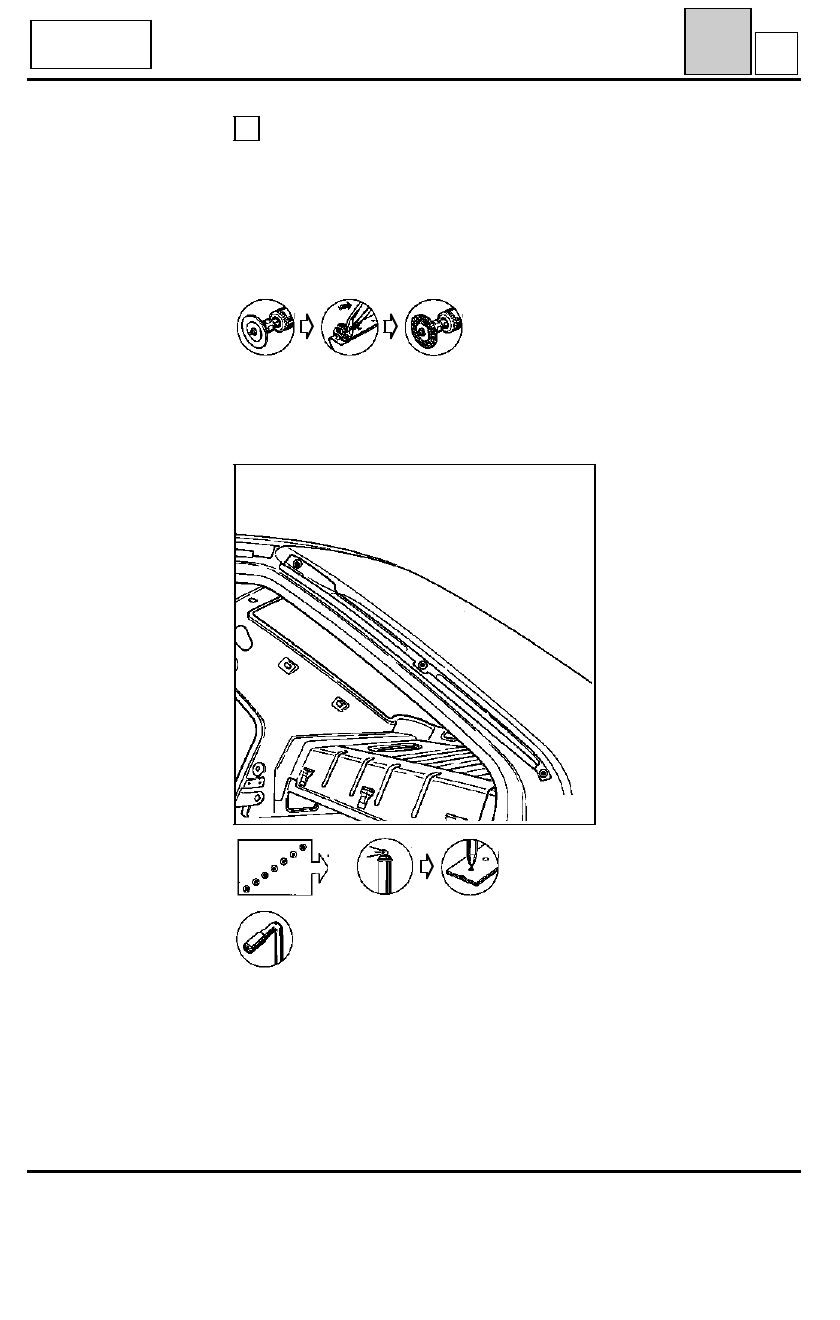

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta completo

44

A

93105S

L53

Chamade

10

Soldadura

3 puntos de soldadura eléctrica

Espesor de las chapas (mm)

Panel de aleta

0,67

Soporte de doble estanquidad

0,67

Desgrapado

UNION CON SOPORTE DE DOBLE
 ESTANQUIDAD

44-7

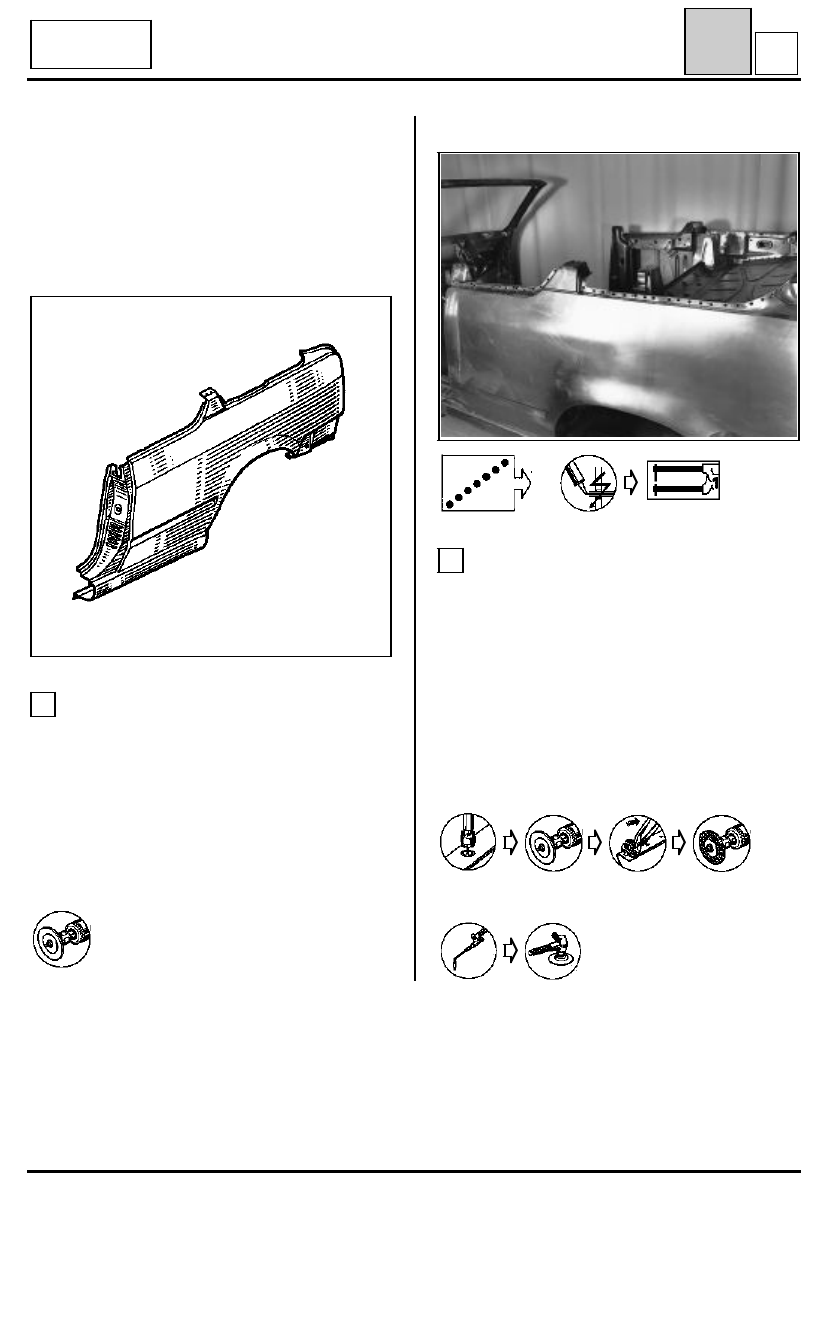

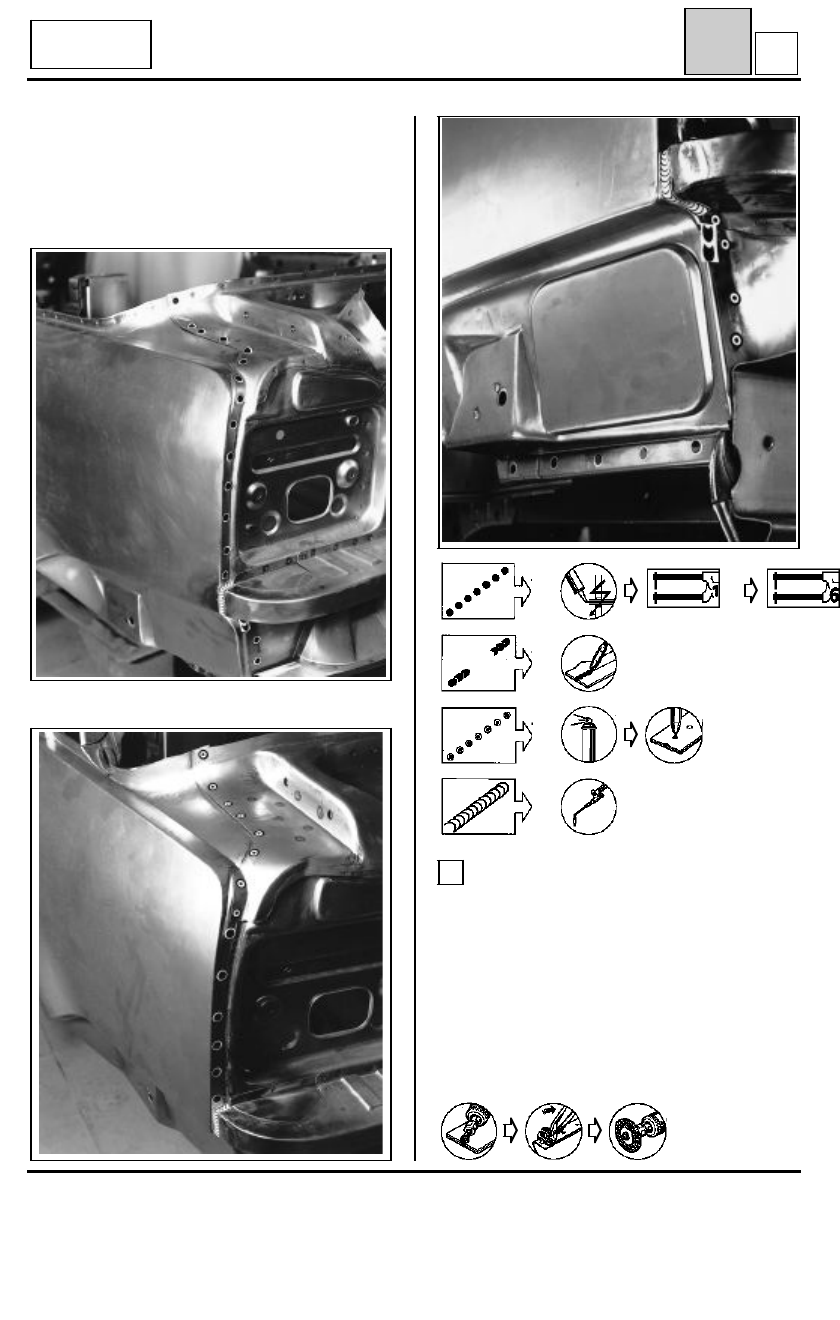

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta trasero completo

44

A

COMPOSICION DE LA PIEZA A.P.R.

- Panel desnudo.
- Tensor de marco del cristal.
- Tensor del panel.
- Refuerzo del resbalón.
- Refuerzo del paragolpes.
- Refuerzo superior deslizadera del cristal.

D53

Cabriolet

Soldadura

UNION CON FORRO SUPERIOR

1

Espesor de las chapas (mm)

Panel de aleta

0,8

Forro

1,0

Desgrapado

38 puntos de soldadura eléctrica.

Photo page 44-1

UNION CON VIERTEAGUAS DE CAPOT TRASE-
RO Y FORRO TRASERO DE PANEL DE ALETA

1

Espesor de las chapas (mm)

Panel de aleta

0,8

Vierteaguas de capot

1,0

Forro

0,88

Desgrapado

23 puntos de soldadura eléctrica.
1 cordón MAG de 30 mm.

1 cordón de soldadura.

PRS4413

44-8

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta trasero completo

44

A

Nota

 : Al desgrapar la unión con el vierteaguas

del capot, taladrar los puntos de soldadura eléctri-
ca con una fresa de despuntar, estos orificios se ta-
ponarán con MAG al soldar.

Soldadura

D53

Cabriolet

Los puntos de soldadura MAG indicados se reali-
zarán en ambos lados.

Photo page 44-2

Photo page 44-2

Photo page 44-2

UNION CON PASO DE RUEDA Y BAJO DE CAJA

1

Espesor de las chapas (mm)

Panel de aleta

0,88

Bajo de caja

1,5

Paso de rueda

0,8

Desgrapado

11 puntos de soldadura eléctrica.

44-9

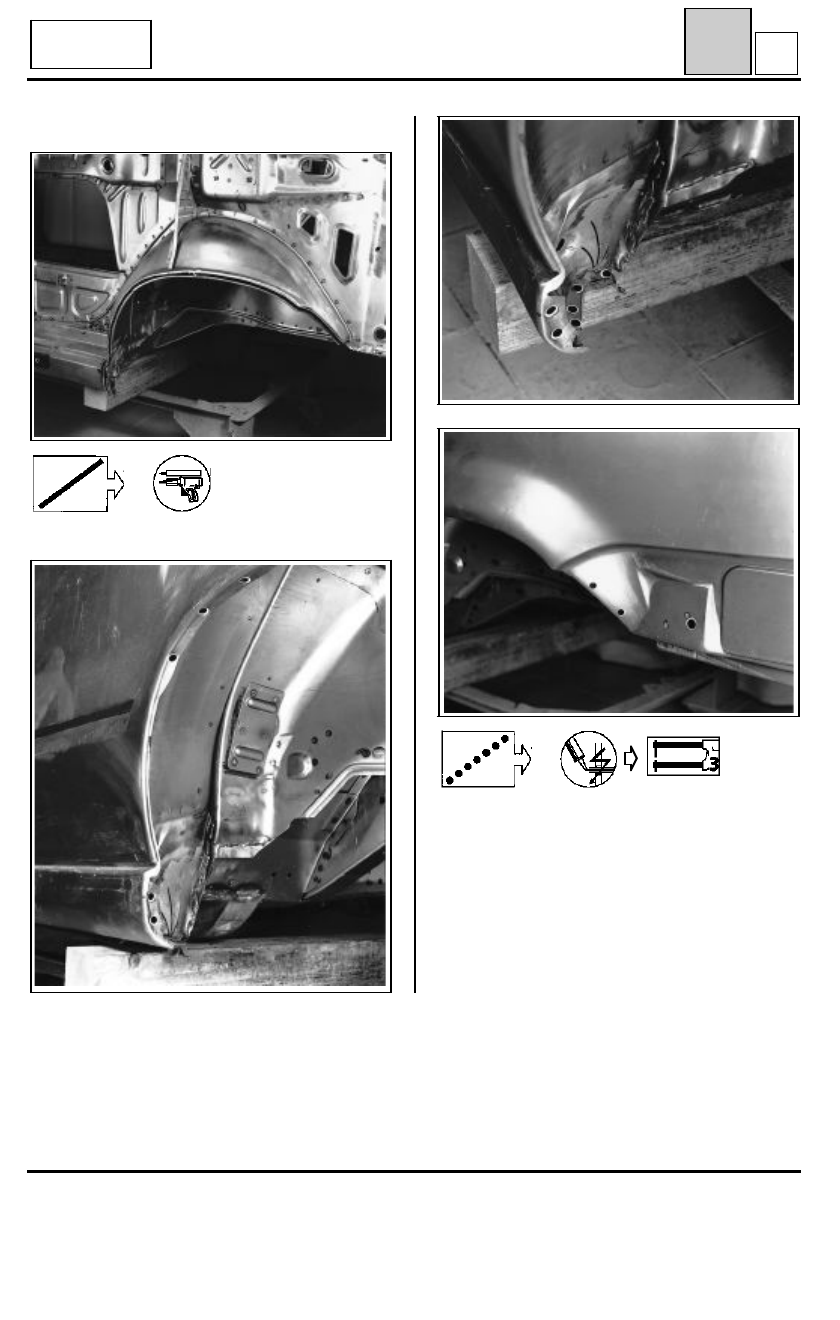

ESTRUCTURA SUPERIOR TRASERA

Panel de aleta trasero completo

44

A

Preparación antes de soldar :

D53

Cabriolet

Soldadura

Photo page 44-3

Photo page 44-3

Photo page 44-3

Photo page 44-3

44-10
