ESTRUCTURA INFERIOR

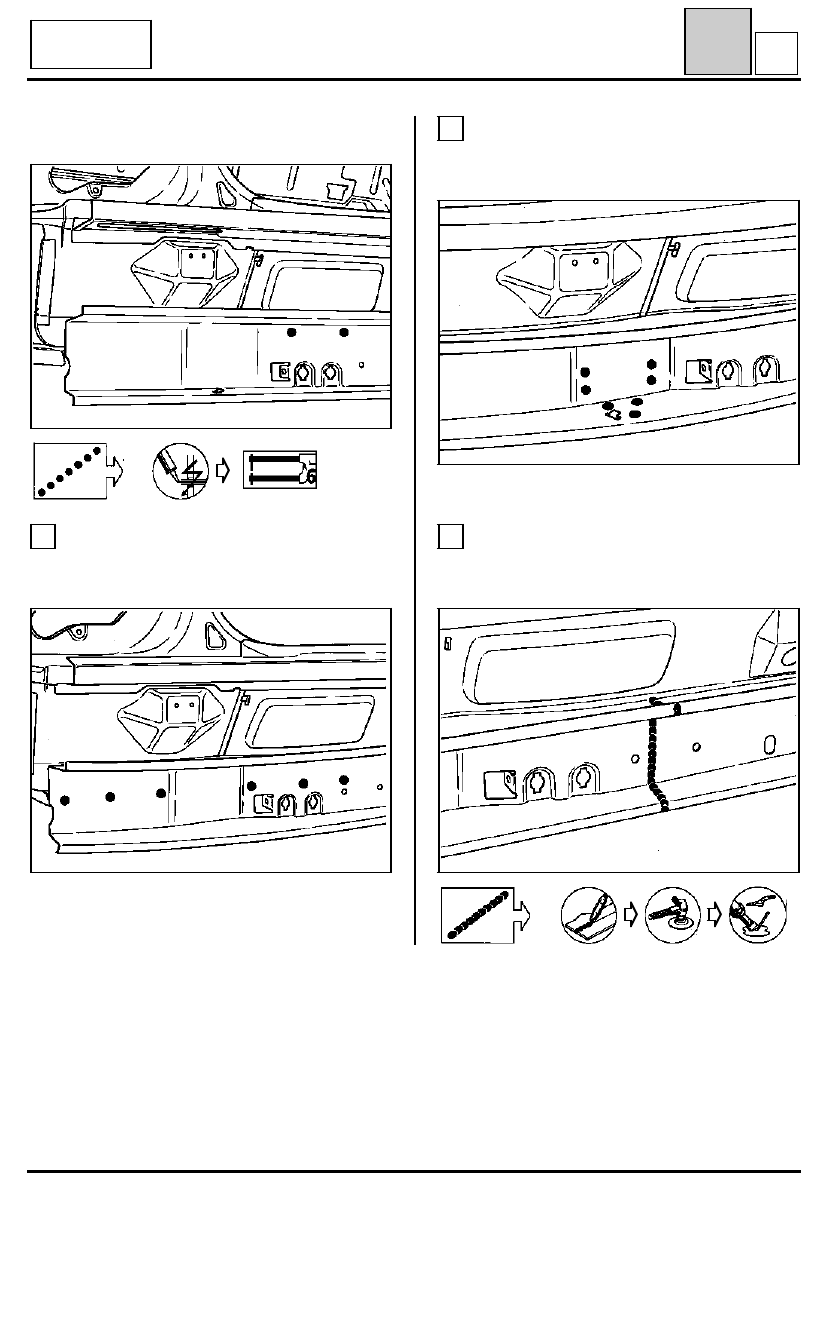

Travesaño extremo trasero parcial

41

V

93120S

L53

Chamade

Soldadura

Recuerden : ver

41

-

U

-4

UNION CON PISO TRASERO

3

93121S

Recuerden : ver

41

-

U

-3

UNION CON LARGUERO TRASERO

4

93122S

Soldadura

CORTE PARCIAL

5

93119S

41-35

ESTRUCTURA INFERIOR

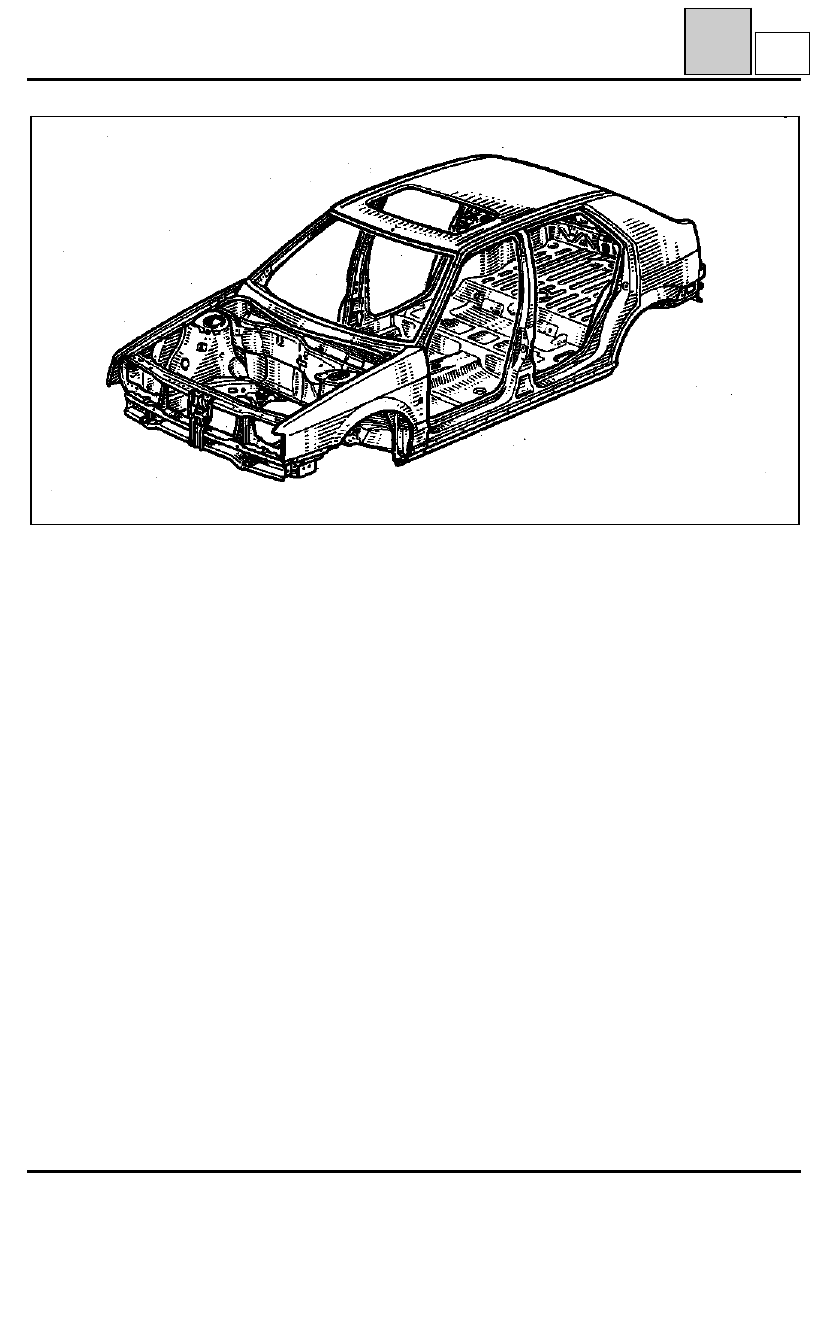

Caja

41

W

PRS4129

Al sustituir una carrocería completa en un vehículo fase I, el A.P.R. suministra una caja del tipo fase II. Por lo
tanto, será necesario efectuar las operaciones siguientes (los detalles están descritos en las operaciones refe-
rentes a cada pieza modificada, ver índice).

Para todos tipos :
-

recorte de las patillas de fijación del faro en el travesaño superior de frente,

-

añadido de arandelas debajo de las fijaciones de la cerradura del capot,

-

pedir un juego de nuevas molduras de bajo de caja.

Para los vehículos equipados con molduras de cintura de caja, pedir grapas adhesivas especiales de recambio
(ver P.R.).

Para los vehículos B, C y S53 :
-

taladrar el orificio del contactor de pistón en el faldón trasero,

-

taponar el orificio de paso del cableado del portón en el vierteaguas superior.

Para los vehículos C y S53, taladrar el guarnecido del pie medio 17 mm más arriba para volver a colocar los cin-
turones de origen.

41-36

ESTRUCTURA SUPERIOR DELANTERA

Aleta

SUSTITUCION

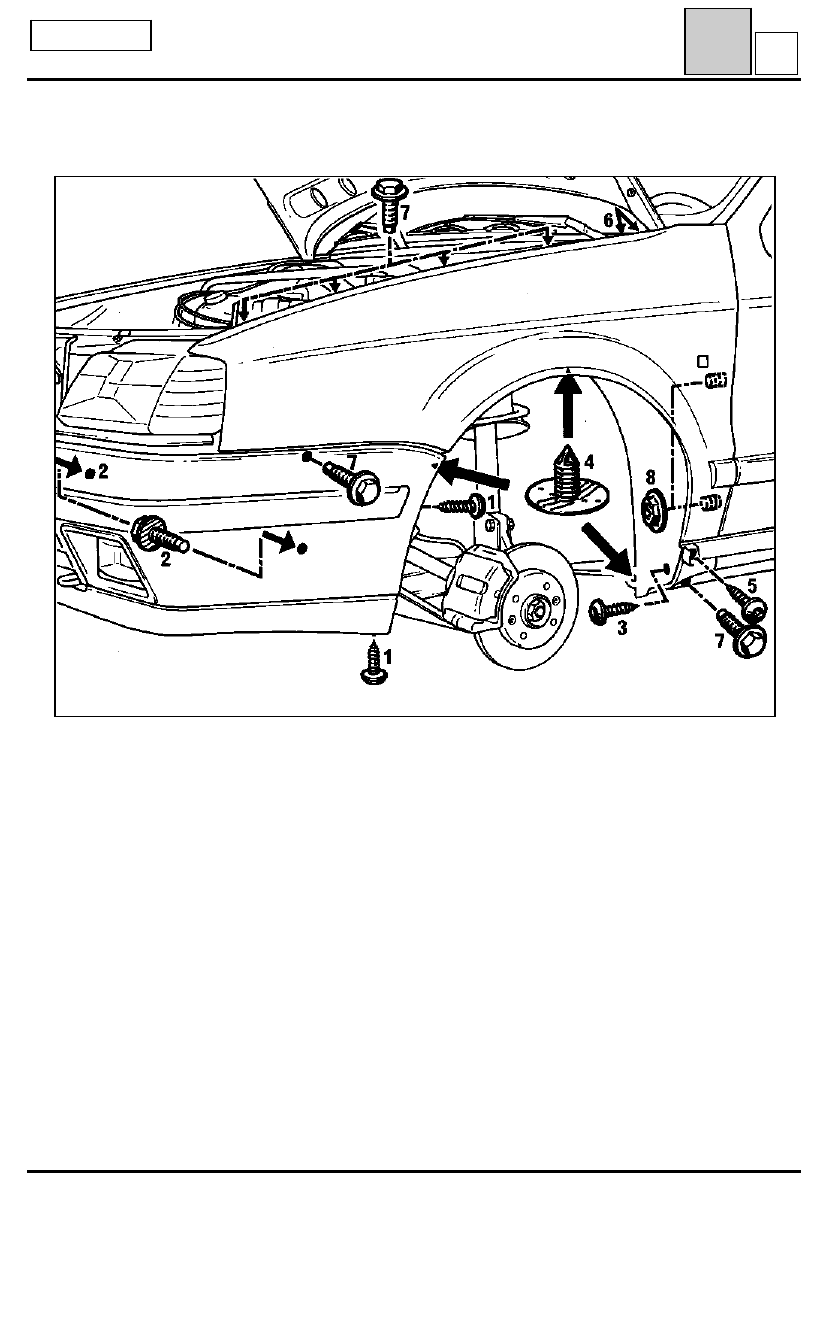

A) Soltar el paragolpes sin extraerlo completamente. Para ello, quitar :

-  2 tornillos (1) de huella Torx T20
-  2 tornillos (2) de seis caras 10 mm

B) Extraer el protector del paso de rueda

-  1 tornillo (3) de huella Torx T20
-  3 grapas (4)

C) Liberar el extremo delantero de la moldura del bajo de caja :

-  1 tornillo (5) de huella Torx T20

D) Aflojar, sin extraerlas, las fijaciones del compás del capot :

-  2 tornillos (6) de seis caras de 13 mm

E) Extraer las fijaciones de la aleta :

-  6 tornillos (7) de seis caras de 10 mm
-  2 tuercas (8) de seis caras de 11 mm

F) Mediante un soplete de aire caliente, remover la masilla antigravillonado por el interior de la

aleta, después retirarla.

42

A

92560R

TODOS TIPOS

42-1

ESTRUCTURA SUPERIOR DELANTERA

Aleta

42

A

92676R

NOTA :

la moldura será pegada mediante un cor-

dón de masilla tipo "junta de pintura".

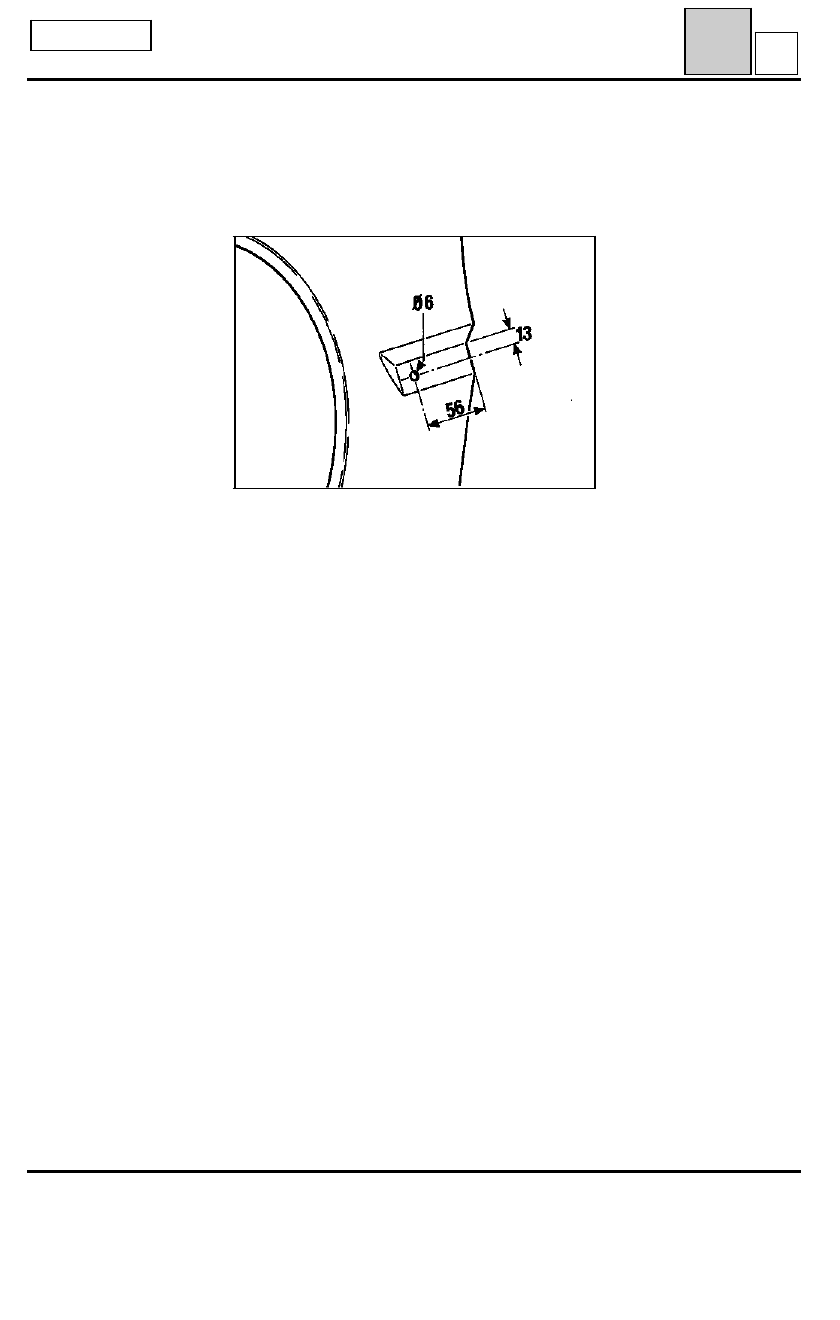

Al sustituir una aleta delantera en un vehículo
equipado con molduras embellecedoras de la cin-
tura de caja, será necesario taladrar un orificio de
fijación (ver esquema).

TODOS TIPOS
