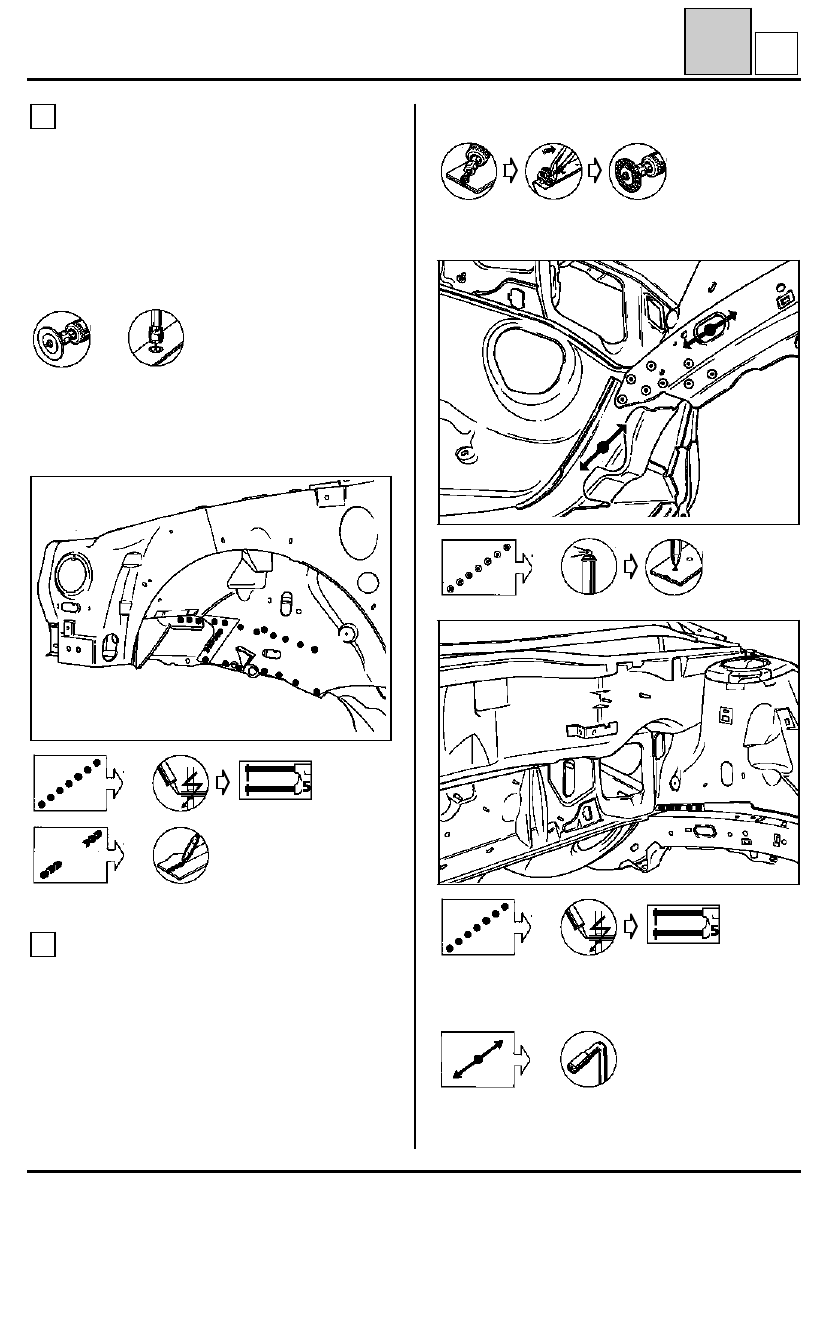

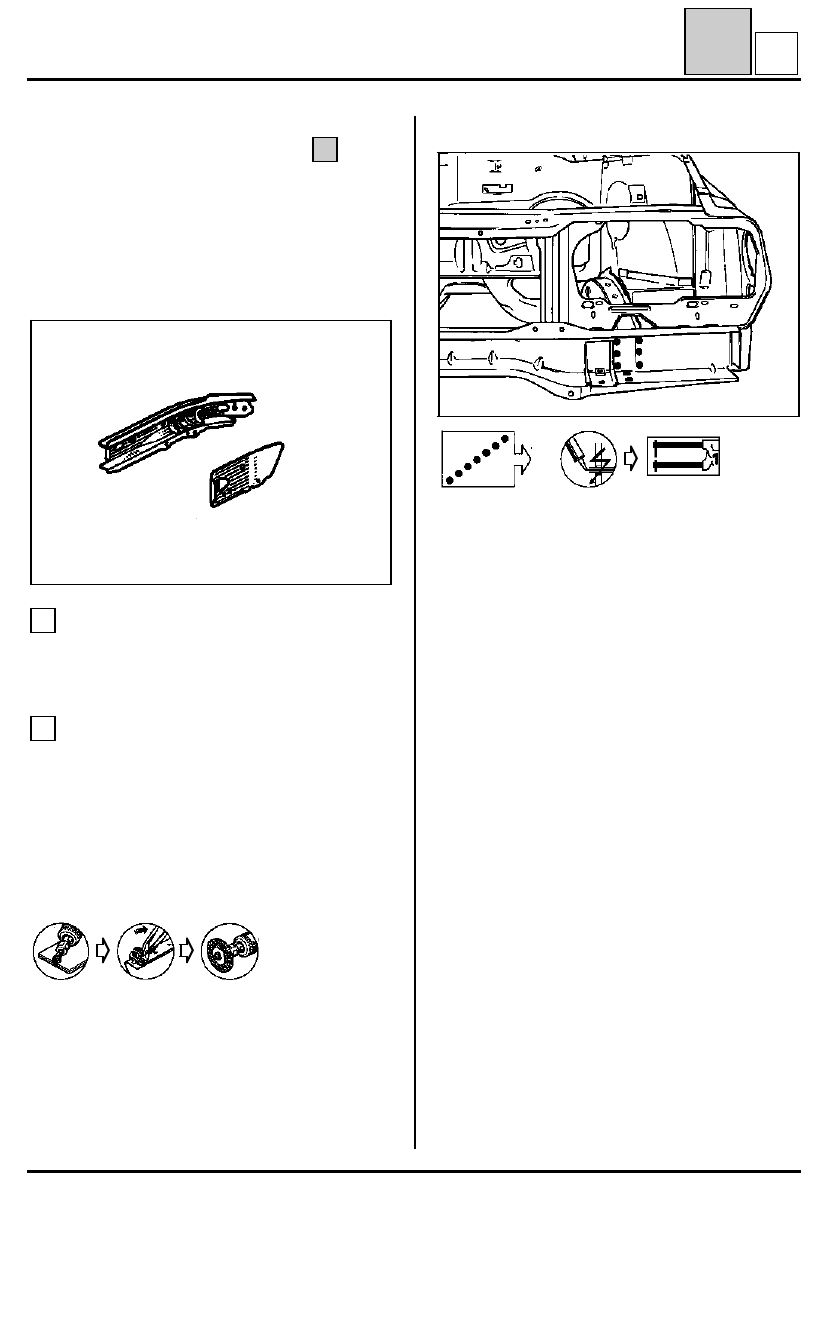

ESTRUCTURA INFERIOR

Parte delantera de larguero delantero

41

F

92567S

COMPOSICION DE LA PIEZA A.P.R.

Pieza sola sin cierre (habrá que pedir aparte la
chapa de cierre).

PRS4117

UNION CON CIERRE

1

Consultar la operación anterior.

Espesor de las chapas (mm)

Travesaño :

1,25

Larguero:

1,25

Cierre :

0,8

UNION CON TRAVESAÑO INFERIOR

2

Desgrapado

10 puntos de soldadura eléctrica

Soldadura

Hay que efectuar esta operación en el banco de
reparación. Consultar el sub-capítulo               para
la colocación de los elementos.

40

41-7

ESTRUCTURA INFERIOR

Parte delantera de larguero delantero

41

F

92569S

UNION CON PASO DE RUEDA

3

Espesor de las chapas (mm)

Parte delantera de larguero :

1,25

Cierre :

0,8

Paso de rueda :

0,7

Desgrapado

+

18 puntos de soldadura eléctrica
2 cordones MAG de 15 mm

Soldadura

92566-2S

UNION CON PARTE TRASERA DEL LARGUERO

4

Espesor de las chapas (mm)

Parte delantera de larguero :

1,25

Parte trasera de larguero :

2

Paso de rueda :

0,7

Desgrapado

Soldadura

92570S

Tras la pintura y antes del guarnecido, efectuar
una protección de los cuerpos huecos.

41-8

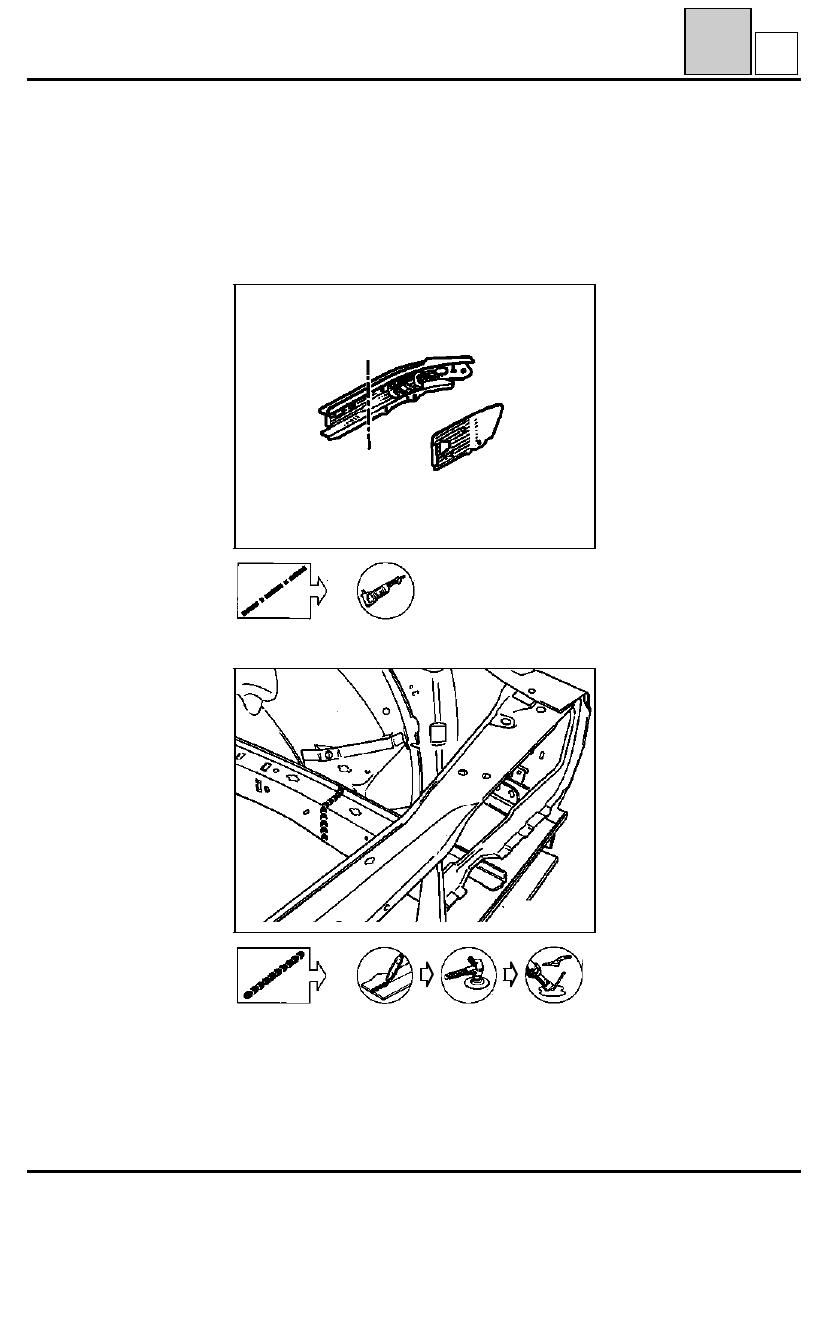

ESTRUCTURA INFERIOR

Parte delantera de larguero delantero parcial

41

G

PRS4118

Esta operación es una variante de la anterior. A
continuación, sólo se tratan sus particularidades.

COMPOSICION DE LA PIEZA A.P.R.

Idéntica a la anterior.

Soldadura

92571S

41-9

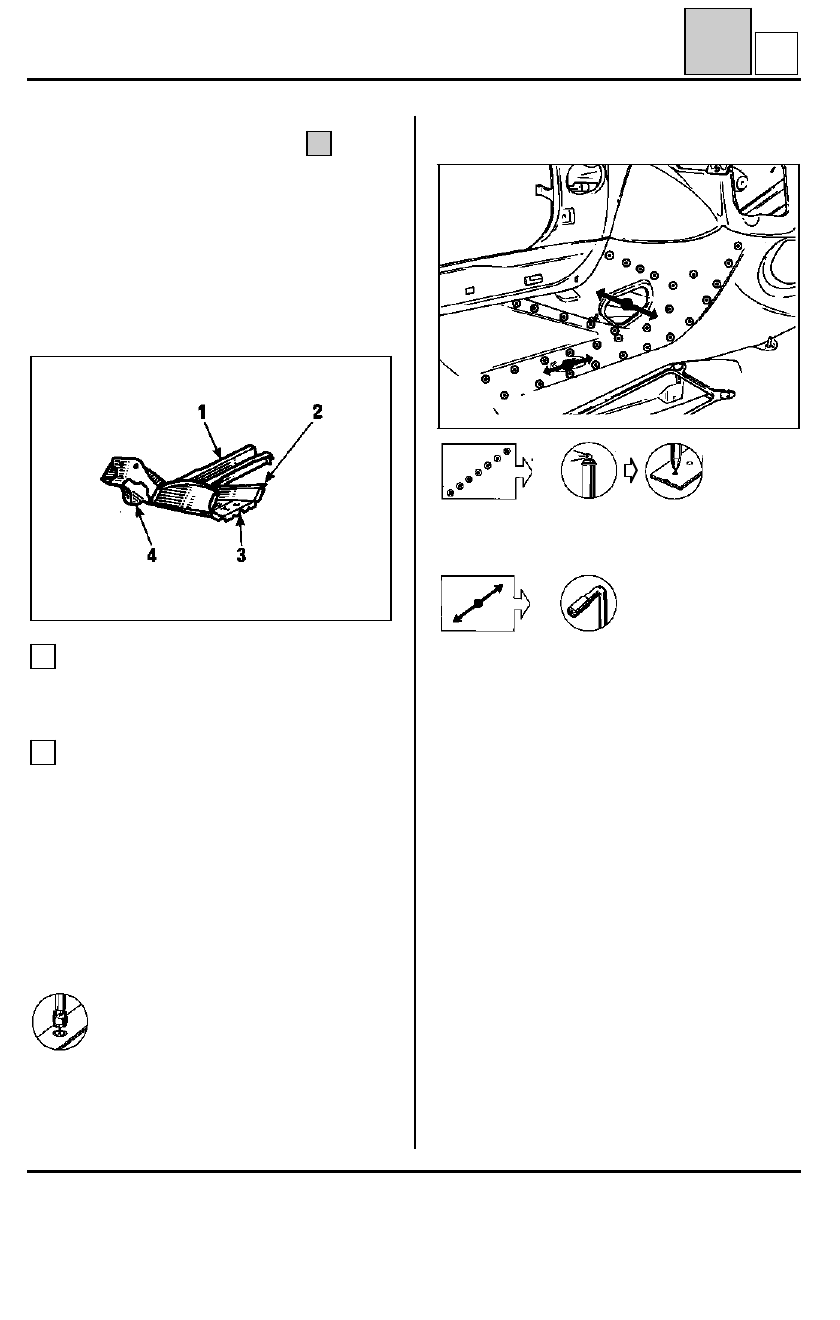

ESTRUCTURA INFERIOR

Parte trasera de larguero delantero

41

H

92572S

COMPOSICION DE LA PIEZA A.P.R.

(1) Larguero desnudo
(2) Travesaño lateral
(3) Soporte del gato
(4) Riostra soporte de cuna
(5) Plaqueta de refuerzo

PRS4119

UNION CON PARTE DELANTERA

1

Consultar la operación anterior.

UNION CON PISO

2

Espesor de las chapas (mm)

Larguero parte trasera :

2

Piso refuerzo :

2

Piso :

0,6

Desgrapado

Por el interior del vehículo :

32 puntos de soldadura eléctrica

Soldadura

Tras la pintura y antes del guarnecido, efectuar
una protección de los cuerpos huecos.

Hay que efectuar esta operación en el banco de
reparación. Consultar el sub-capítulo               para
la colocación de los elementos.

40

41-10
