GENERALIDADES

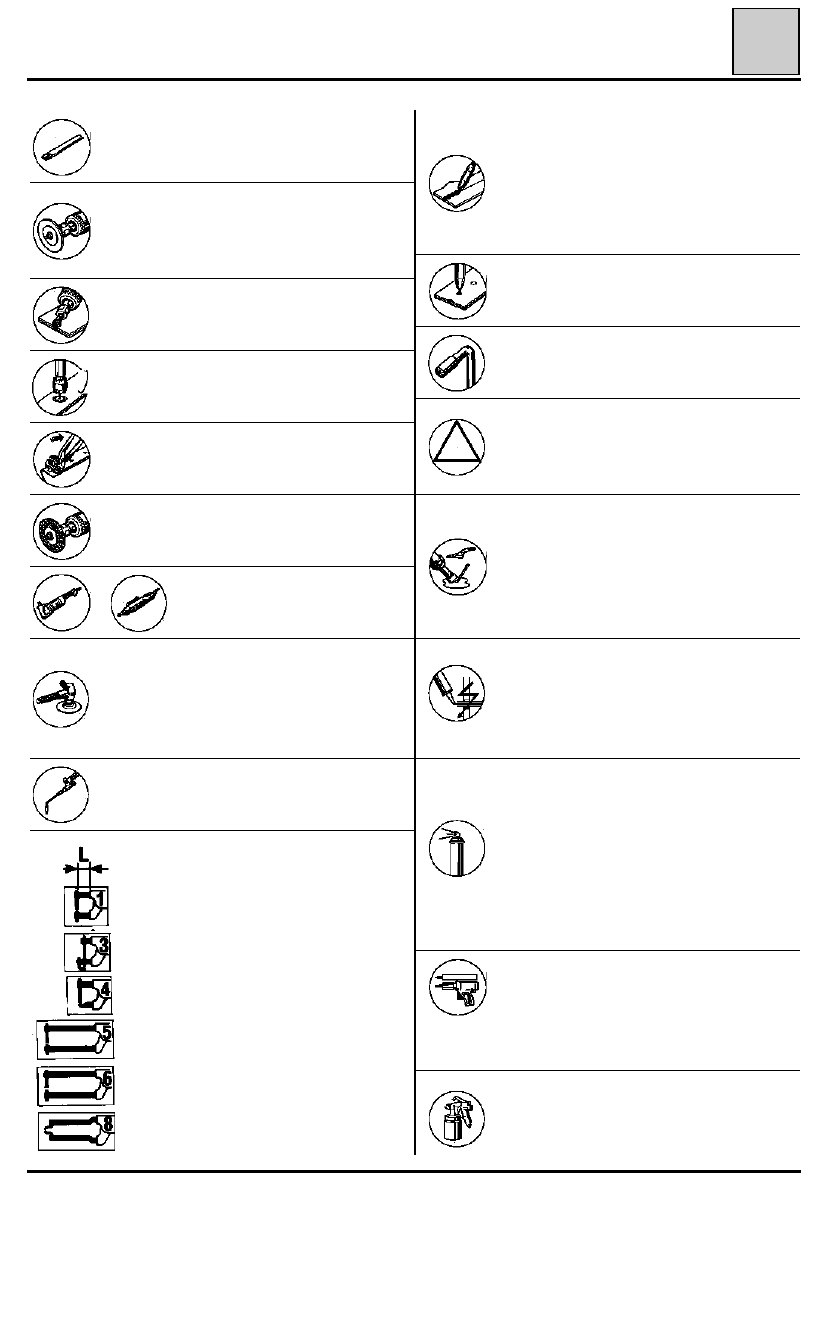

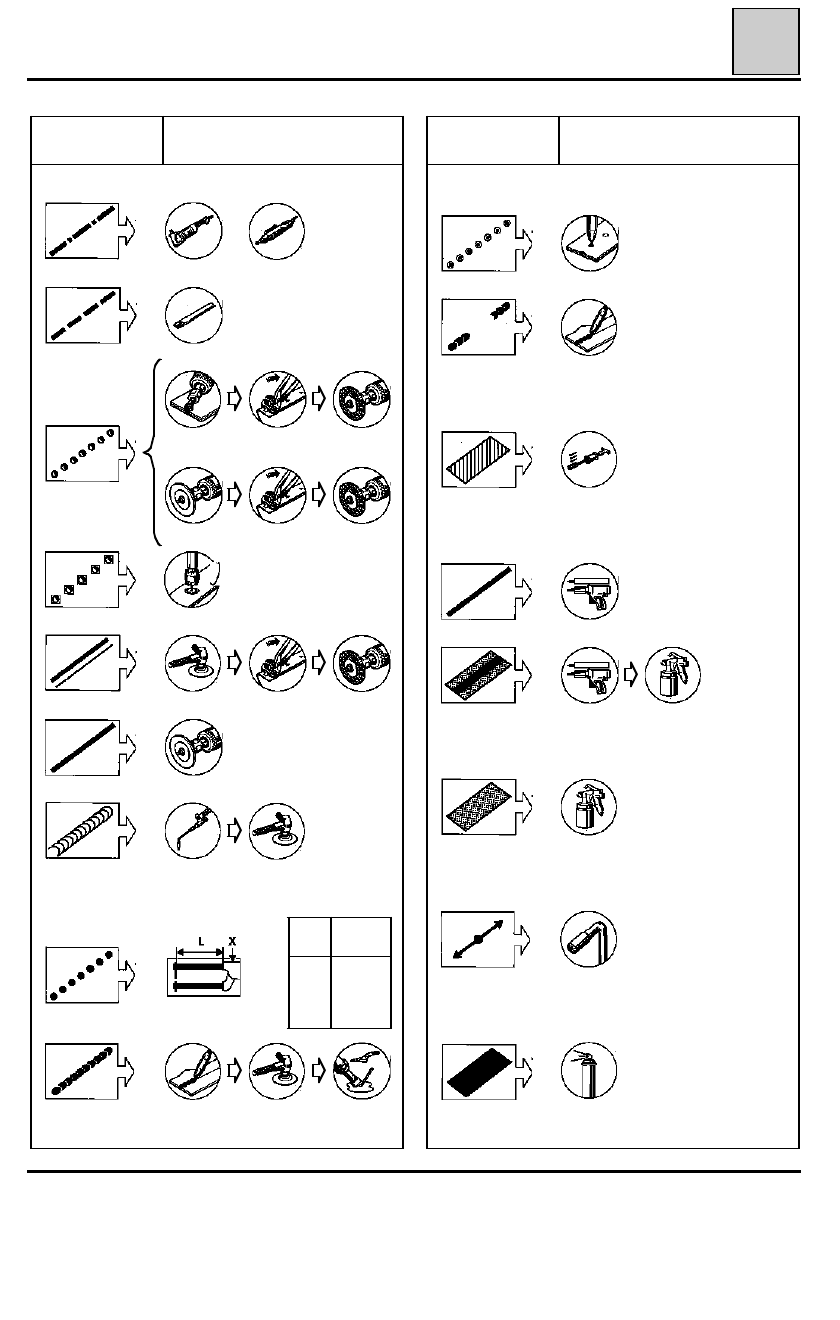

Símbolos de las viñetas
40
Cortar la pieza esmerilando el contorno o
eliminar las partes de los puntos de
soldadura que han quedado.
Esmeriladora vertical provista de un plato
de goma y un disco de fibra
∅
120 a 180
mm, grano P36.
Cortar con el buril
Esmerilar el cordón o los puntos de
soldadura.
Esmeriladora recta con disco de baquelita
∅
75, espesor 1,8 a 3,2 mm.
Fresar los puntos de soldadura
Esmeriladora recta de 20.000 r.p.m. equi-
pada de una fresa esférica
∅
10 ó 16 mm.
Fresar los puntos de soldadura
Broca de despuntar. Velocidad de rota-
ción 800 a 1.000 r.p.m.
Desgrapar la banda de chapa.
Limpiar las superficies a soldar
Disco de fibra
∅
100 mm
Cortar con la sierra
Sierra neumática alternativa
Soldadura oxiacetilénica
Dimensiones y tipos de los electrodos a
utilizar para la operación :
Soldadura por puntos de cadeneta bajo
gas de protección MAG
Nota
: para una buena calidad de
soldadura, se aconseja usar un gas
compuesto de Argón + 15% de CO
2
que es considerado como un gas activo
(MAG)
Soldadura por taponado
Bajo gas de protección MAG
Dar una inyección de cuerpos huecos
Pistola bajo presión provista de un tubo
flexible.
Sigla de seguridad
Significa que la operación de soldadura
en curso concierne a uno o varios ele-
mentos de seguridad del vehículo.
Baño de estaño
Soplete de aire caliente
Temperatura en salida tobera 600
°
mini
Paleta+ barra 33% de estaño + sebo
Nota
: el baño de estaño compensa en
gran parte los riesgos de deformación
por fusión debidos a la soldadura.
Aplicación de masilla electrosoldable
Esta masilla es conductora de la corrien-
te, intercalada entre las dos chapas a
soldar por puntos asegura la estanqui-
dad entre las chapas y evita la corrosión
de los puntos de soldadura.
Aplicación de pintura con base de alu-
minio.
Se debe dar en las caras de contacto de
cada una de las piezas a soldar por
taponado. Esta pintura es conductora
de la corriente y resiste a las altas
temperaturas; asegura una protección
anticorrosión alrededor de los puntos
de soldadura.
Dar un cordón de masilla extrusionada
•
pistola de cartucho manual o
neumática,
•
masilla para engastes o ensambles,
de uno o dos componentes.
Dar una pulverización de masilla
•
pistola bajo presión,
•
masilla antigravillonado y anticorro-
sión de dos componentes.
L = 100
L = 100
L = 100 + saliente
L = 250
L = 350 + rótula
L = 330
40-18
