AIRE ACONDICIONADO

Mando eléctrico

62

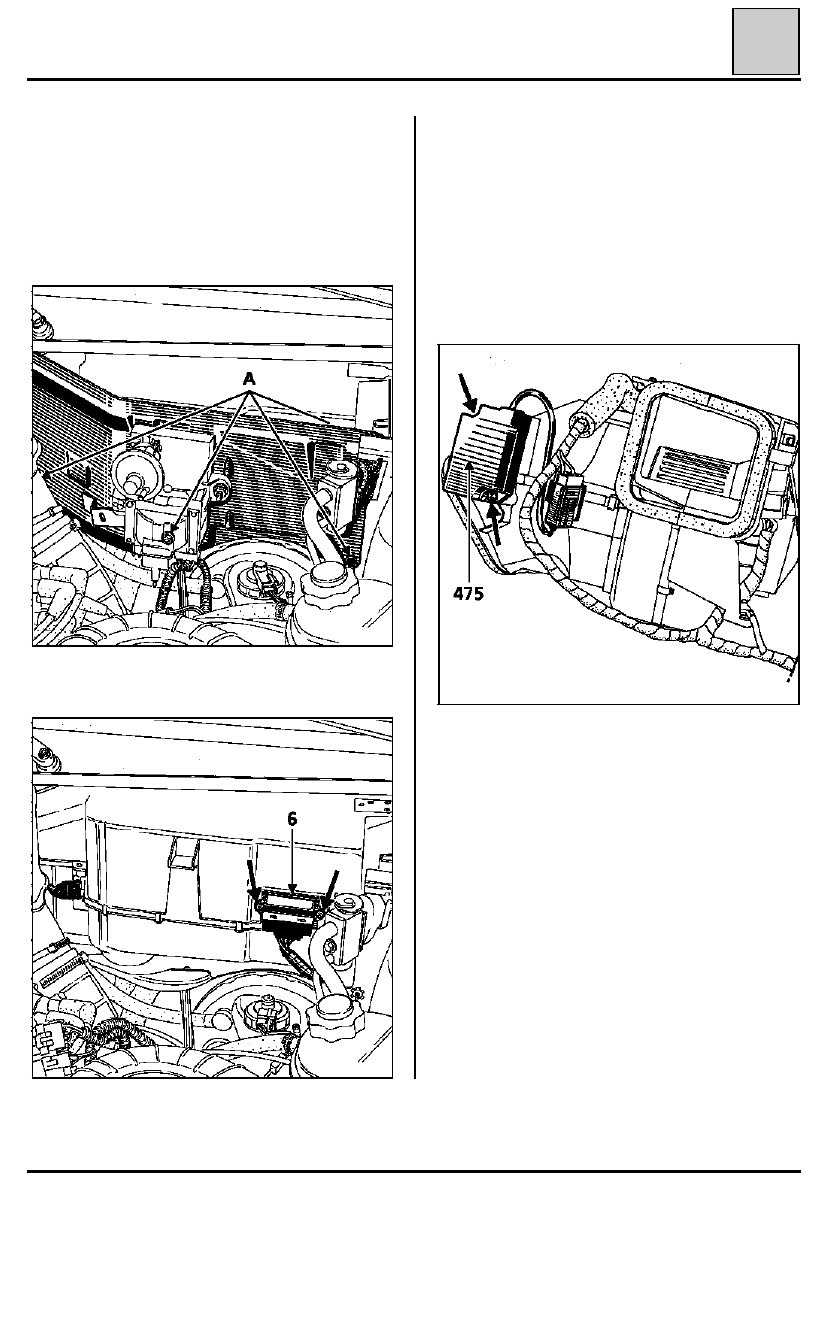

MODULO ELECTRONICO (6)

El módulo de mando del motoventilador va fijado
sobre el cuerpo del climatizador dentro de la caja
de agua.

Para acceder a él, extraer el tabique de la caja de
agua (5 tornillos A).

Está fijado con 2 tornillos sobre el climatizador.

MOTOR DE RECICLAJE (475)

El acceso al motor de reciclaje no es posible más
que después de la extracción del dispositivo de so-
plado de aire.

Quitar los 2 tornillos de fijación de la caja de
reciclaje.

El motor no tiene marcada ninguna posición y no
necesita ningún reglaje en la reposición.

92287-1R1

92395R1

92287R1

62-67

AIRE ACONDICIONADO

Mando eléctrico

62

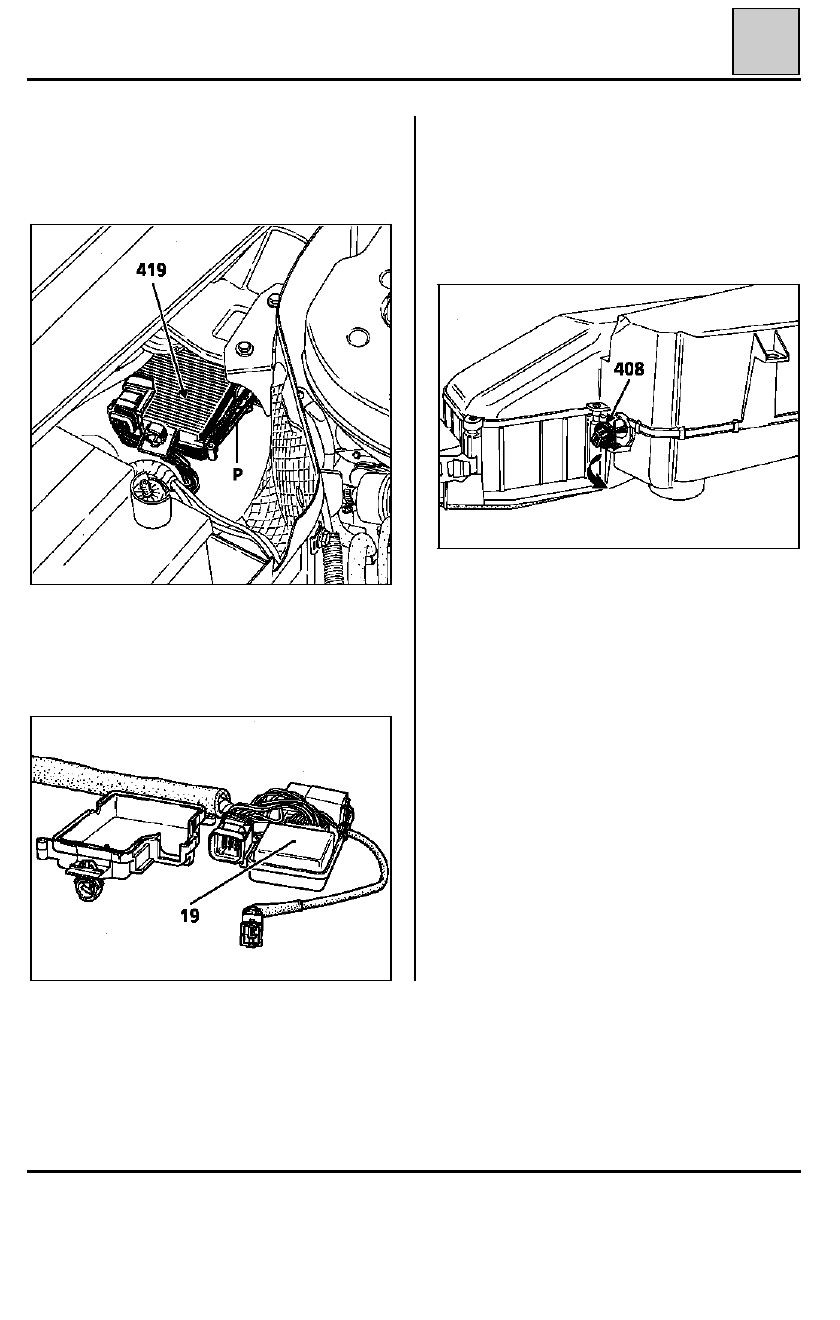

CAJETIN DE LOS COMPONENTES (419)

Está situado dentro de la caja de agua y fijado por
una correa (P) sobre el cuerpo del climatizador.

TERMOSTATO ELECTRONICO (19)

Está situado dentro de la caja de componentes.

92394R

92284R1

SONDA EVAPORADOR (408)

La sonda de temperatura está fijada sobre el
cuerpo de climatización dentro de la caja de agua.

Para acceder a ella, extraer el tabique de la caja de
agua (ver extracción "Módulo electrónico" página
62-67).

Para la extracción, levantar la lengüeta de posicio-
namiento y efectuar una rotación de 1/4 de vuelta
hacia la derecha, después de haber desconectado
el conector.

Valores de control de la sonda :

0

°

C = 14 700 a 18 000

Ω

5

°

C = 11 400 a 14 000

Ω

10

°

C =

9 200 a 10 700

Ω

15

°

C =

7 250 a

8 450

Ω

20

°

C =

6 050 a

6 600

Ω

25

°

C =

4 750 a

5 250

Ω

El control se efectúa con la sonda colocada, moto-
ventilador del habitáculo a gran velocidad, man-
do del A.A. en la posición 0, midiendo la tempera-
tura de entrada de aire del motoventilador.

92393R

62-68

92285R1

96177R

AIRE ACONDICIONADO

Mando eléctrico

62

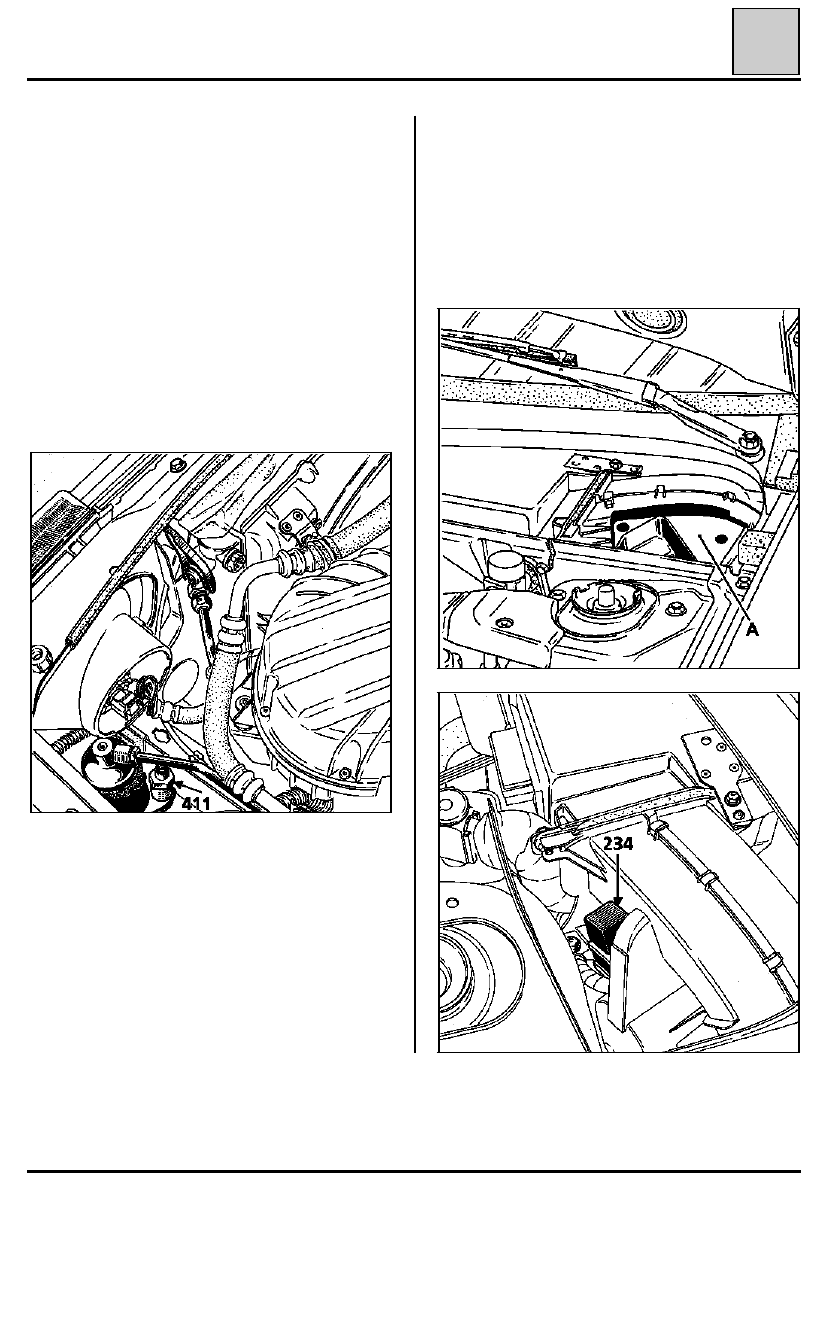

PRESOSTATO TRIFUNCION (411) ó (206)

El presostato trifunción de protección del circuito
frigorífico asegura tres funciones :

- baja presión (2 bares)

- alta presión (27 bares)

- velocidad rápida del motoventilador de refri-

geración del motor (19 bares).

Está situado cerca de la botella deshidratante.

Cualquier intervención sobre el presostato puede
efectuarse sin vaciar el circuito de fluido refrige-
rante; está fijado sobre una válvula "SKRADER".

92280R2

RELE

Relé (234) del motoventilador del habitáculo

El relé (234) está situado sobre el cuerpo de la
turbina, dentro de la caja de agua.

Es accesible después de haber extraído la tapa de
protección (A).

62-69

92394R1

96178R

AIRE ACONDICIONADO

Mando eléctrico

62

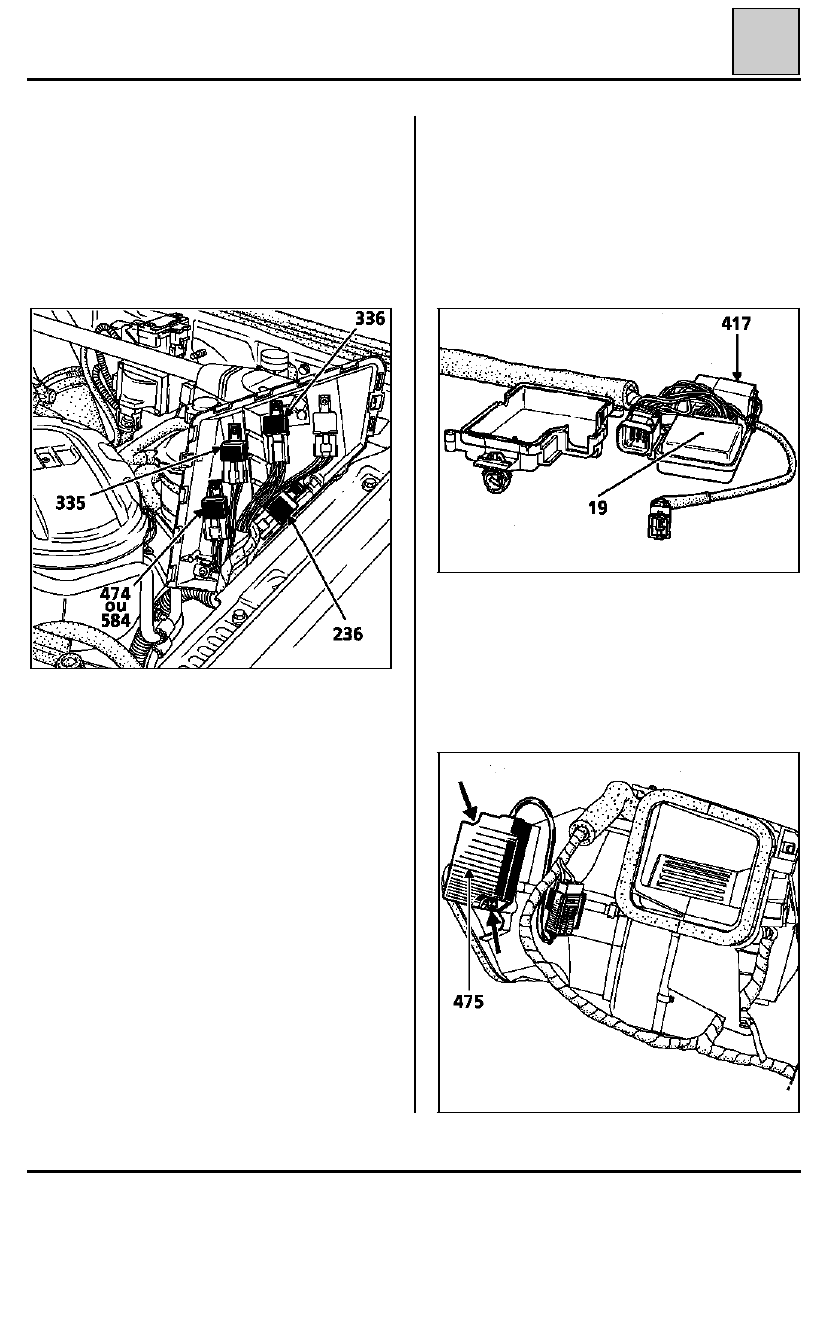

Relés :
- de la bomba de carburante (236)
- 1

a

velocidad motoventilador (335)

- 2

a

velocidad motoventilador (336)

- compresor A.A. (versión gasolina) (474)
- compresor A.A. (versión diesel) (584)

Están implantados dentro del cajetín protector,
sobre el paso de rueda izquierdo.

ATENCION : La implantación dentro del cajetín
protector puede ser diferente según la versión.

92395R

LOS RELES

Relé del motor del reciclaje de aire (417)

Gamas 1989 y 1990

El relé (417) se encuentra dentro del cajetín de
componentes, cerca del termostato electrónico
(19)

.

A partir de la gama 1991

Supresión del relé (417) dentro del cajetín de
componentes.

Desde entonces, está situado en el motor de
reciclaje (475).

62-70
