Renault 19. Manual - parte 67

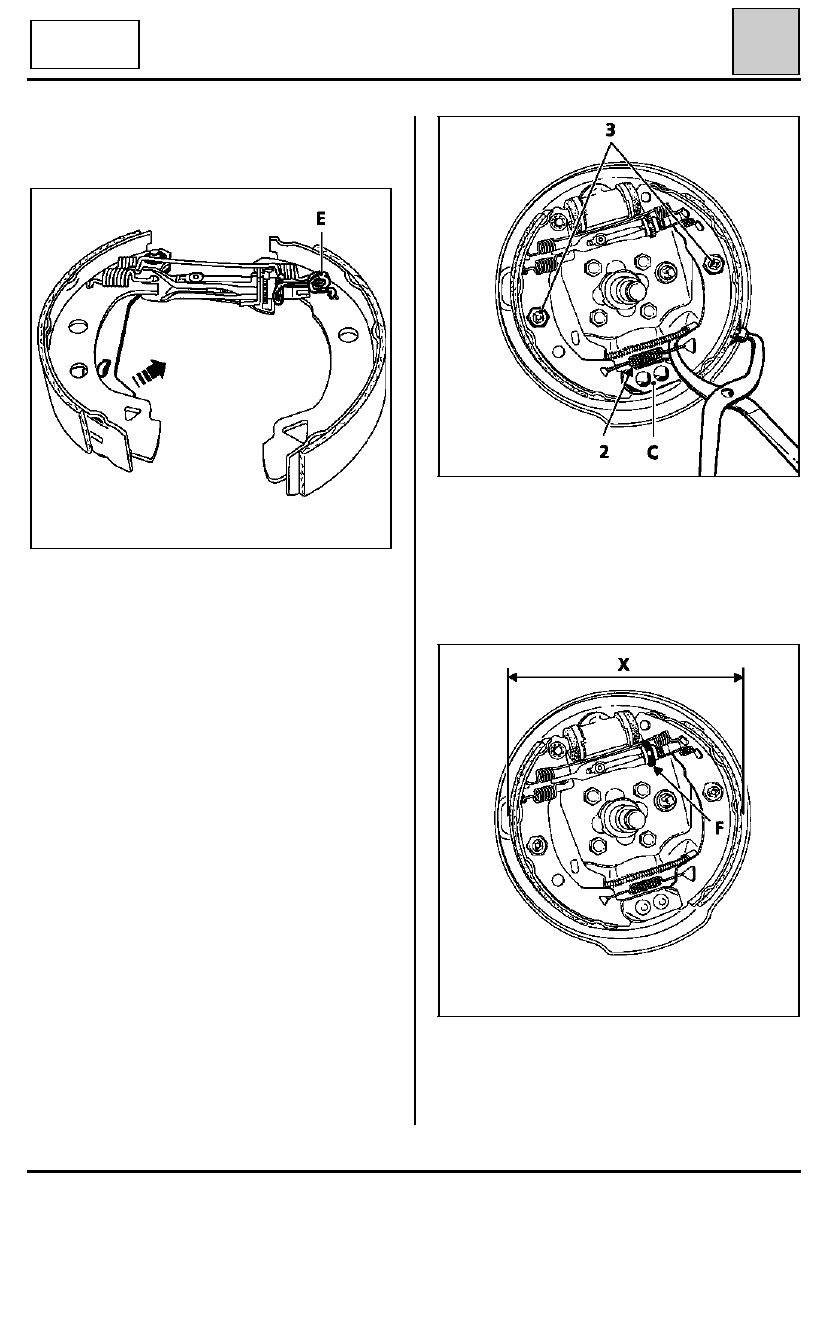

ELEMENTOS PORTADORES TRASEROS

Zapatas de freno (tambor)

REGLAJE

Con un destornillador, ajustar el reglaje diametral
de las zapatas por el sector dentado (F) con el fin
de obtener un diámetro (X) comprendido entre :

202,5 mm

y 202,7 mm.

33

Enganchar la horquilla (E) y rearmar la palanca del
freno de mano.

REPOSICION

Presentar el conjunto sobre el vehículo.

Enganchar el cable del freno de mano en la palan-
ca.

Apretar los pies de las zapatas y posicionar los pi-
cos en los pistones del cilindro de rueda. Atención
a no dañar los capuchones.

Posicionar las zapatas en el punto fijo (C).

Colocar las sujeciones laterales (3).

Extraer las pinzas de los pistones de los cilindros
receptores y después colocar el muelle inferior (2).

Efectuar el mismo reglaje en el otro plato de fre-
no.

Montar los tambores sin apretar las tuercas.

BENDIX

203 X 38

99003R

98993-1R

98992-1R

33-21

ELEMENTOS PORTADORES TRASEROS

Zapatas de freno (tambor)

33

Reglar las zapatas, pisando repetidamente el pe-
dal de freno (unas 20 veces).

Asegurarse del correcto funcionamiento de la RAI
("clic" característico a nivel de los tambores).

Extraer los tambores.

Asegurarse :
- del correcto deslizamiento de los cables,

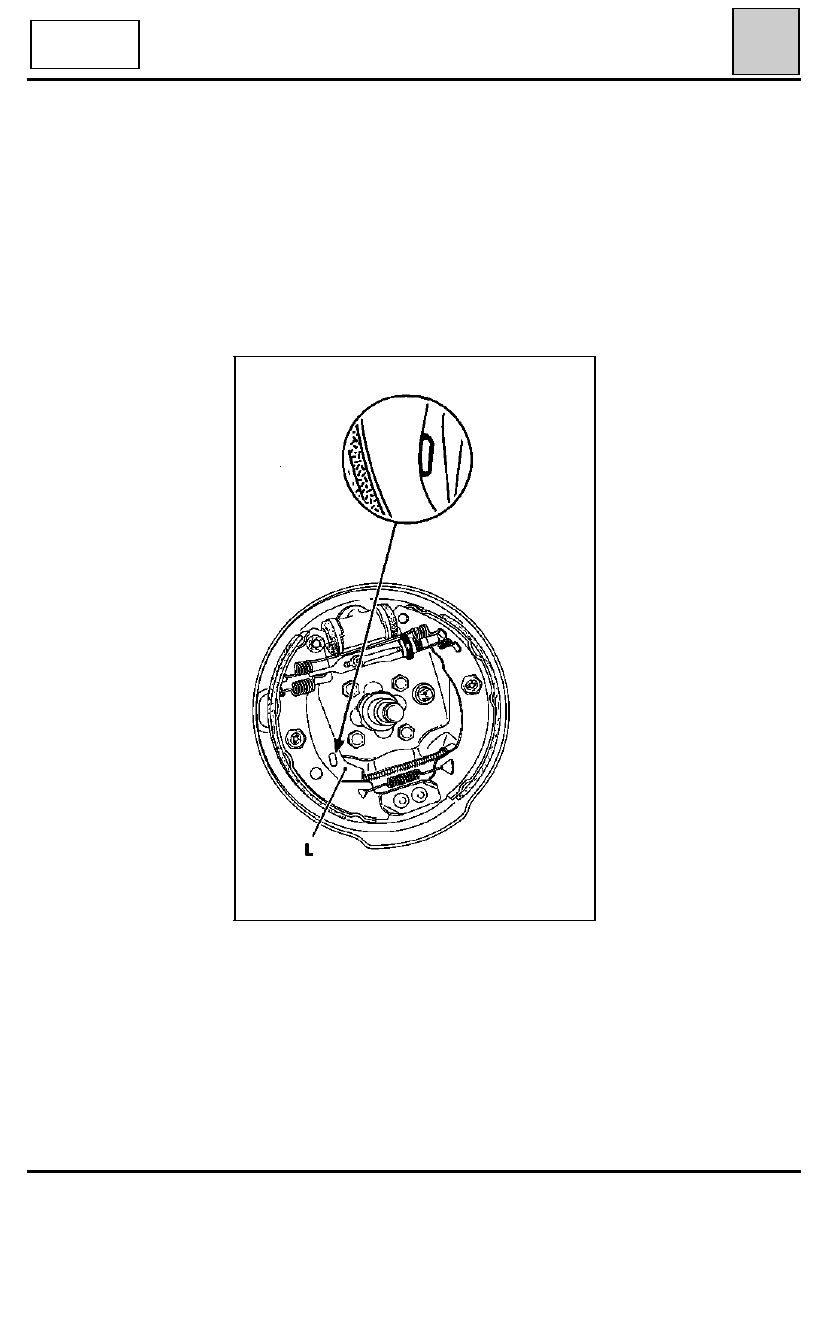

- del correcto apoyo de las palancas (L) del freno

de mano sobre las zapatas.

Tensar progresivamente los cables a nivel del re-
glaje central, de forma que las palancas (L) se des-
peguen entre el 1

er

y el 2

o

 diente

del recorrido de

la palanca de mando y queden despegadas en el
2

o

 diente.

Bloquear la contratuerca del reglaje central.

Volver a colocar :
- los tambores y apretar las tuercas a los pares de

17,5 daN.m

,

- los tapones.

BENDIX

203 X 38

98992-1R1

33-22

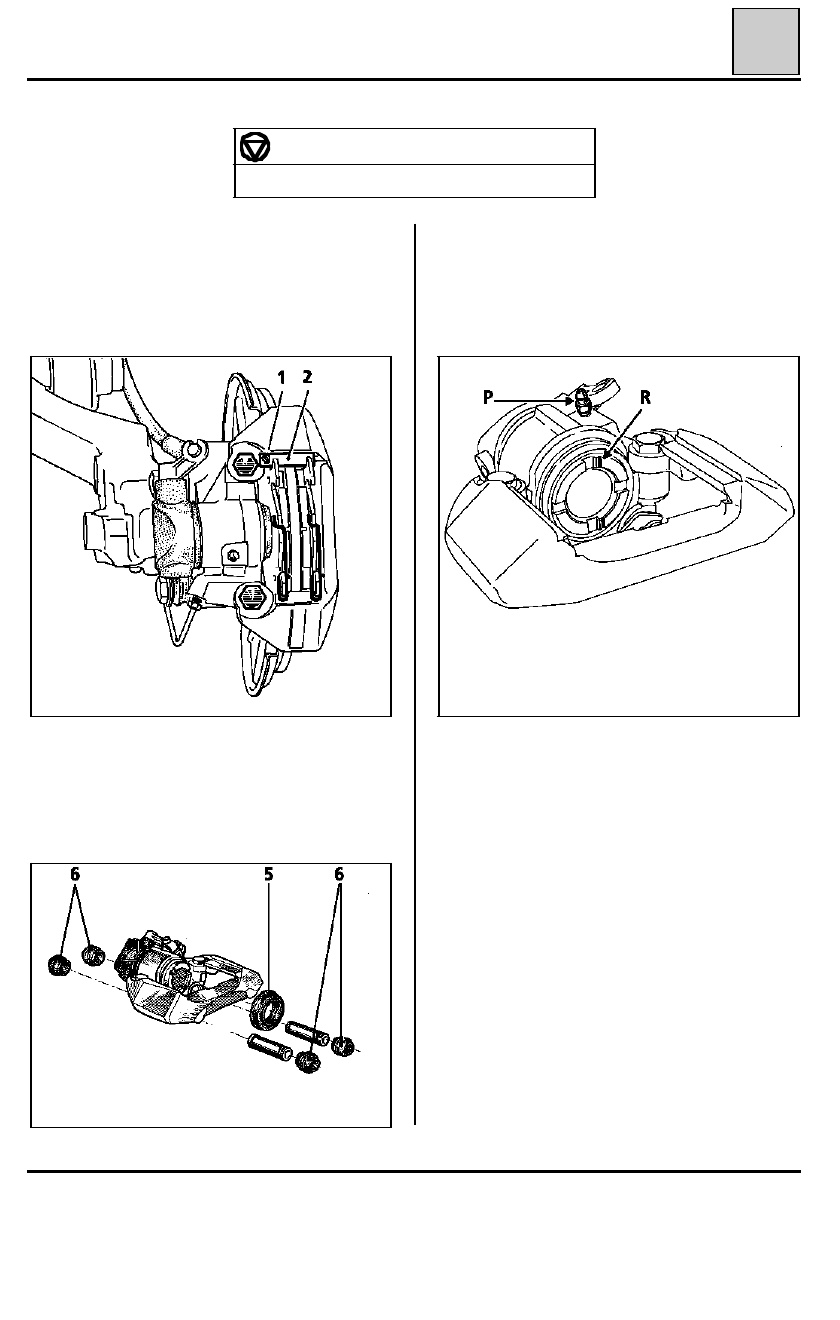

ELEMENTOS PORTADORES TRASEROS

Pastillas de freno (disco)

PARES DE APRIETE (en daN.m)

EXTRACCION

Extraer :
-

la grapa (1)

-

la chaveta (2),

-

las pastillas.

REPOSICION

Empujar el pistón atornillándolo con un destorni-
llador de sección cuadrada hasta que gire pero ya
no se introduzca más.

Tornillos de rueda

9

33

Orientar el pistón de forma que el trazo (R) de su
cara de apoyo esté orientado hacia el tornillo de
purga (P).

88992R

Controlar el estado del guardapolvos (5) y de los
fuelles (6) de protección de las deslizaderas del es-
tribo, sustituirlas si es necesario. En este caso, en-
grasar el extremo del pistón y las dos deslizaderas
tras haberlas limpiado con alcohol desnaturaliza-
do.

88394R

88311R

33-23

ELEMENTOS PORTADORES TRASEROS

Pastillas de freno (disco)

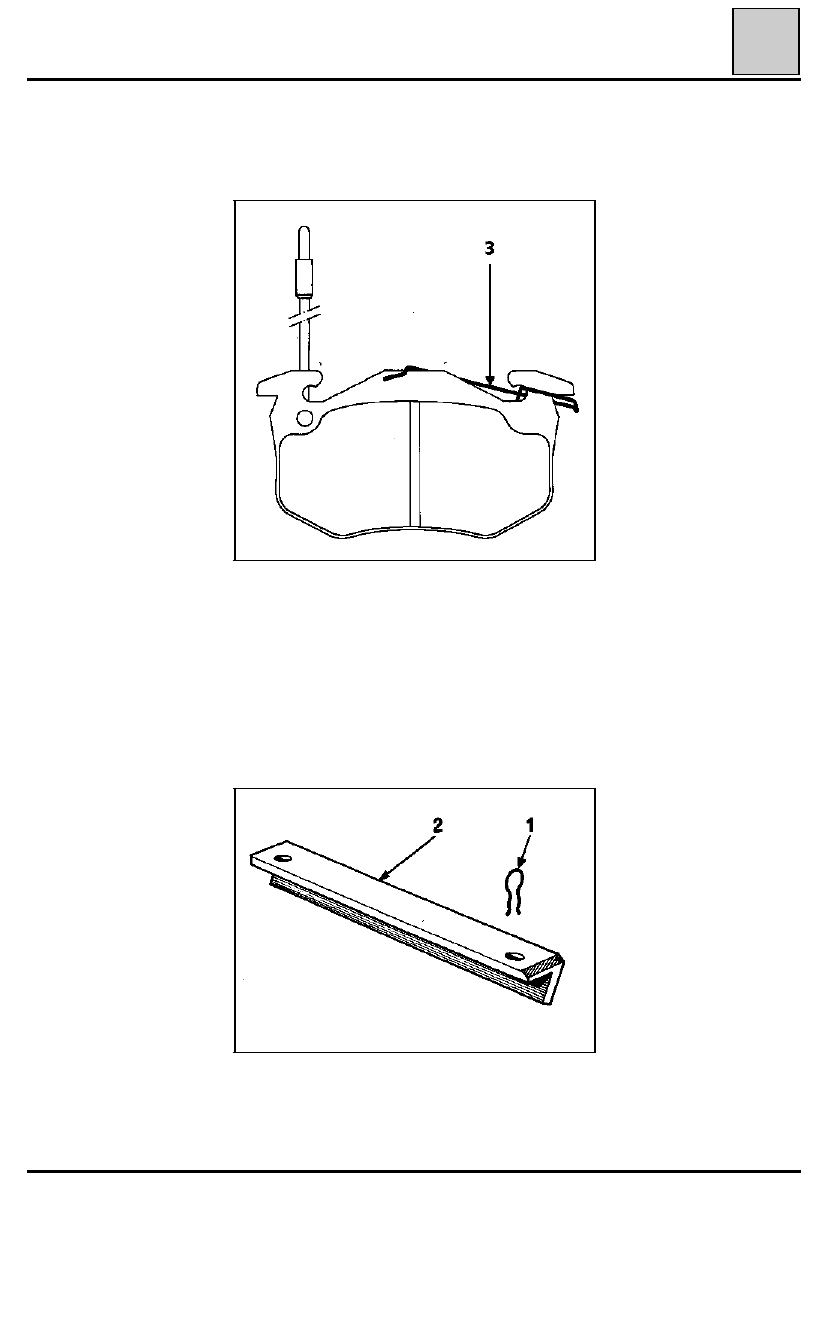

Colocar en las pastillas nuevas las horquillas anti-
ruido (3).

33

Posicionar las pastillas en el estribo respetando su
sentido de montaje.

Introducir la chaveta (2) y poner la grapa (1) (una
sola grapa por estribo).

NOTA :

la grapa (1) se posiciona lado interior del

estribo, cerca del tornillo (4).

88244R

82762R

Pisar varias veces el pedal de freno para poner el
pistón en contacto con las pastillas.

33-24
