Renault 19. Manual - parte 59

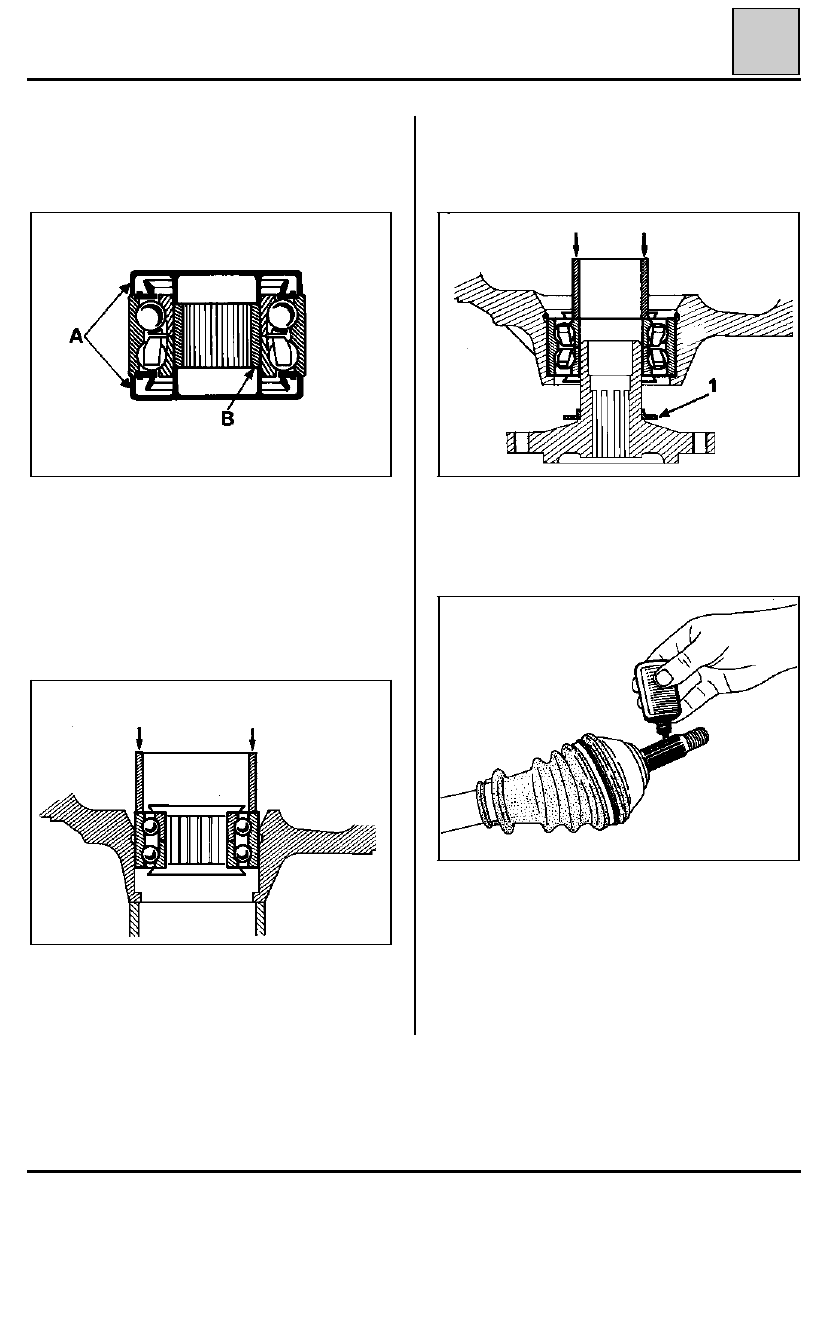

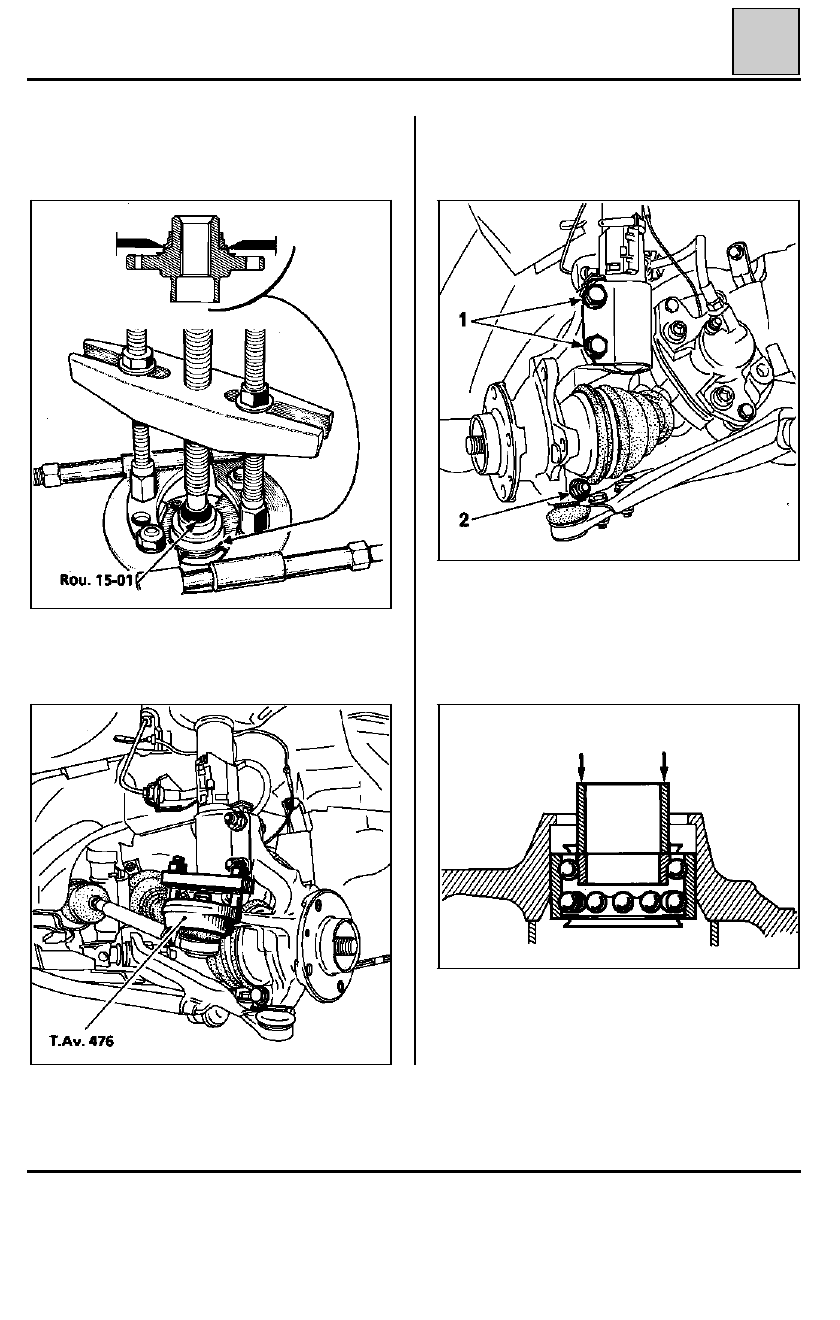

ELEMENTOS PORTADORES DELANTEROS

Rodamiento del porta-manguetas

Quitar :
-

los tornillos de fijación (1),

-

la tuerca y la chaveta (2),

Desconectar la bieleta de dirección : útil
T.Av. 476

.

-

el junquillo de retención.

Extraer con la prensa el casquillo exterior median-
te uno de los dos casquillos interiores, dejando las
jaulas de bolas y las juntas de estanquidad en posi-
ción.

31

91753R

91754R

79057S

Extraer del buje el casquillo interior mediante un
extractor de garras del tipo

FACOM U53G +U53E

y el útil Rou. 15-01.

83348G

31-17

ELEMENTOS PORTADORES DELANTEROS

Rodamiento del porta-manguetas

Colocar el porta-mangueta en el vehículo.

Untar la mangueta de transmisión con Loctite

 SCELBLOC.

Retirar el casquillo de plástico (B).

Colocar el junquillo de retención nuevo.

Proceder a continuación de forma inversa a la ex-
tracción y apretar las tuercas a los pares preconi-
zados.

No apoyarse sobre el casquillo interior para no
deteriorar el rodamiento, ya que el esfuerzo de
enmangado es importante.

31

79058-1S

91748S

85902R

Colocar la arandela de apoyo (1) en el buje y mon-
tar, con la prensa, el rodamiento mediante un tu-
bo tomando apoyo en el casquillo interior.

REPOSICION

Retirar las dos protecciones de plástico (A) del ro-
damiento nuevo.

Montar con la prensa el rodamiento en el porta-
mangueta, con su casquillo de plástico (B) median-
te un tubo tomando apoyo en el casquillo exte-
rior.

78624R

31-18

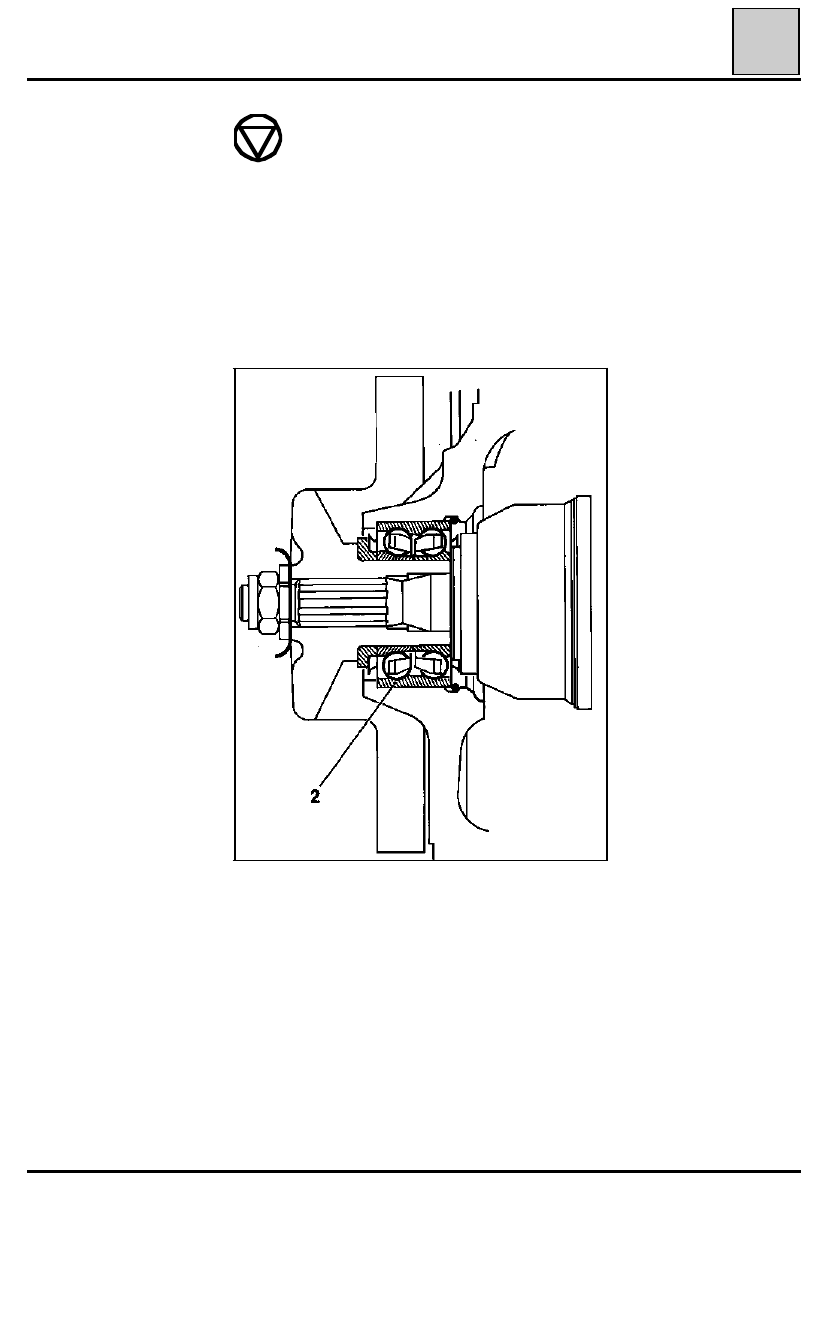

ELEMENTOS PORTADORES DELANTEROS

Porta-manguetas

El método de extracción - reposición es idéntico a
la sustitución del rodamiento.

NOTA :

al ser muy importante el esfuerzo de en-

mangado del casquillo exterior (2) del rodamiento
en su diámetro interior será necesario, si hubiera
que extraer dicho casquillo, sustituir el rodamien-
to completo

 puesto que la pista de rodadura pue-

de quedar marcada.

31

78626-4R

31-19

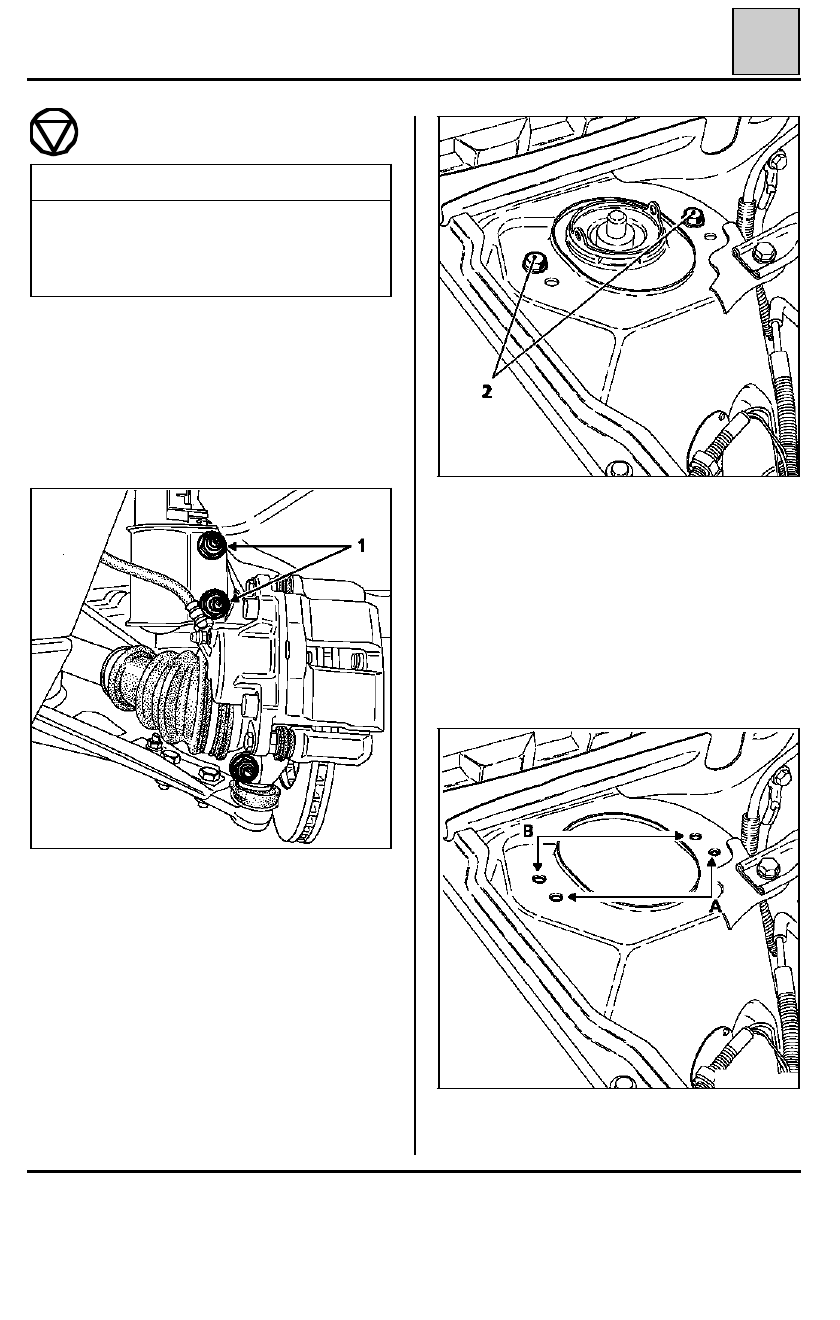

- el amortiguador, presionando sobre el brazo

inferior con el fin de evitar el contacto entre el
amortiguador y el fuelle de la transmisión.

REPOSICION

Proceder en el sentido inverso de la extracción
cuidando de no dañar el fuelle de la transmisión

.

Posicionar las fijaciones de la copela superior en
los taladros adecuados.
A

dirección mecánica

B

dirección asistida

Apretar al par :
-

los bulones del pie del amortiguador (1),

-

los tornillos de las fijaciones superiores (2).

ELEMENTOS PORTADORES DELANTEROS

Combinado muelle - amortiguador

EXTRACCION

Con el vehículo sobre borriquetas del lado impli-
cado, quitar :
-

la rueda,

-

los dos bulones del pie del amortiguador (1),

PARES DE APRIETE (en daN.m)

Tuercas de vástago del amortiguador

6

Tornillos fijación pie del amortiguador

11

Tornillos fijación cazoleta de amortiguador

3

Tornillos de rueda

9

-

los dos tornillos de fijación superiores (2).

31

90130R1

92114R1

92114-1R

31-20
