Renault 19. Manual - parte 15

F8Q

Turbo

EMBRAGUE

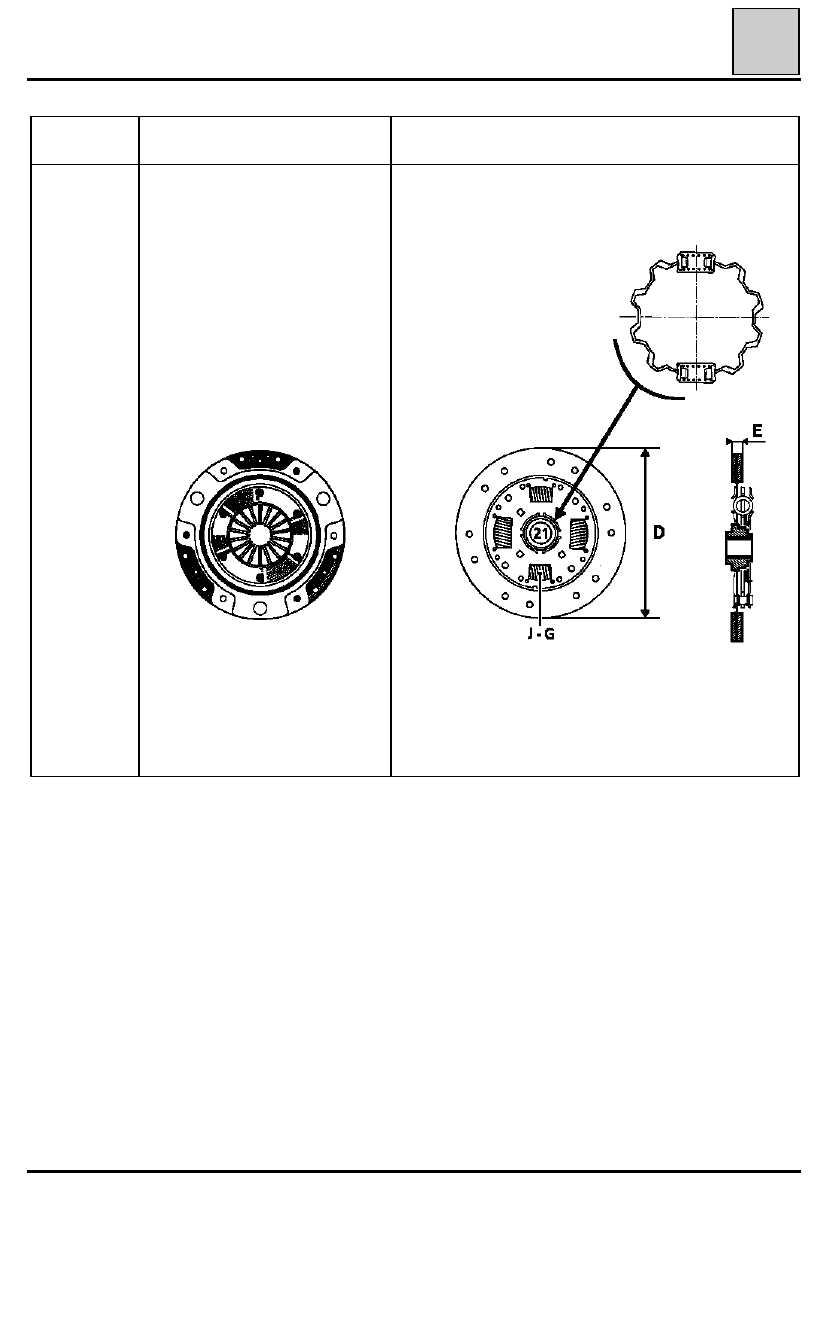

Identificación

20

TIPO

MOTOR

MECANISMO

DISCO

76906R

90693-2G2

200 CPV 4400

J

= 4 muelles Amarillo

G

= 4 muelles Gris

76907S

26 acanaladuras
D = 200 mm
E =

7,7 mm

Particularidad :

2 muelles suplementarios a nivel del

buje.

20-3

PRD2012

DI2001

EMBRAGUE

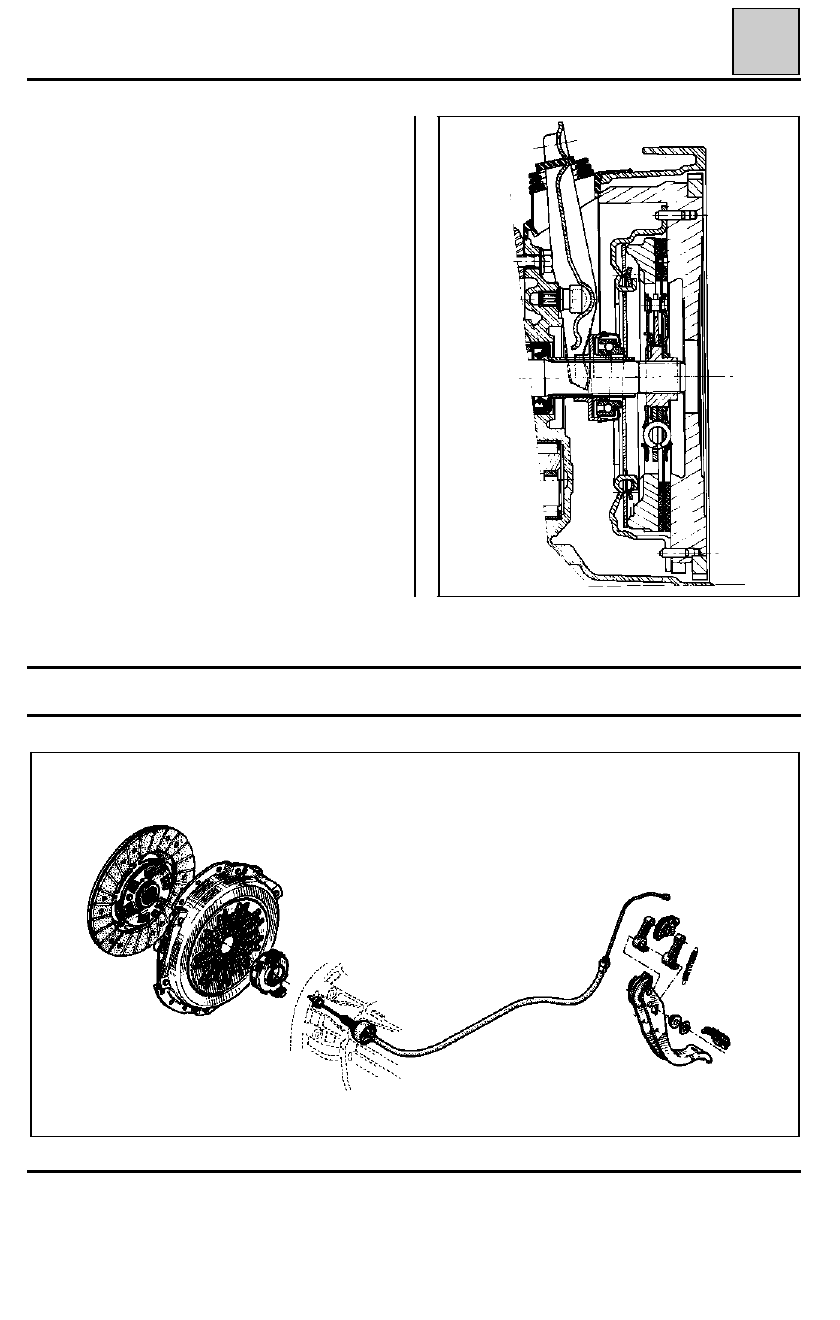

Sección

20

Embrague monodisco accionado por cable y que
funciona en seco.

Plato de embrague de diafragma.

Disco de embrague con buje elástico.

Tope de bolas guiado, autocentrado y en apoyo
constante

.

Recuperación automática del desgaste.

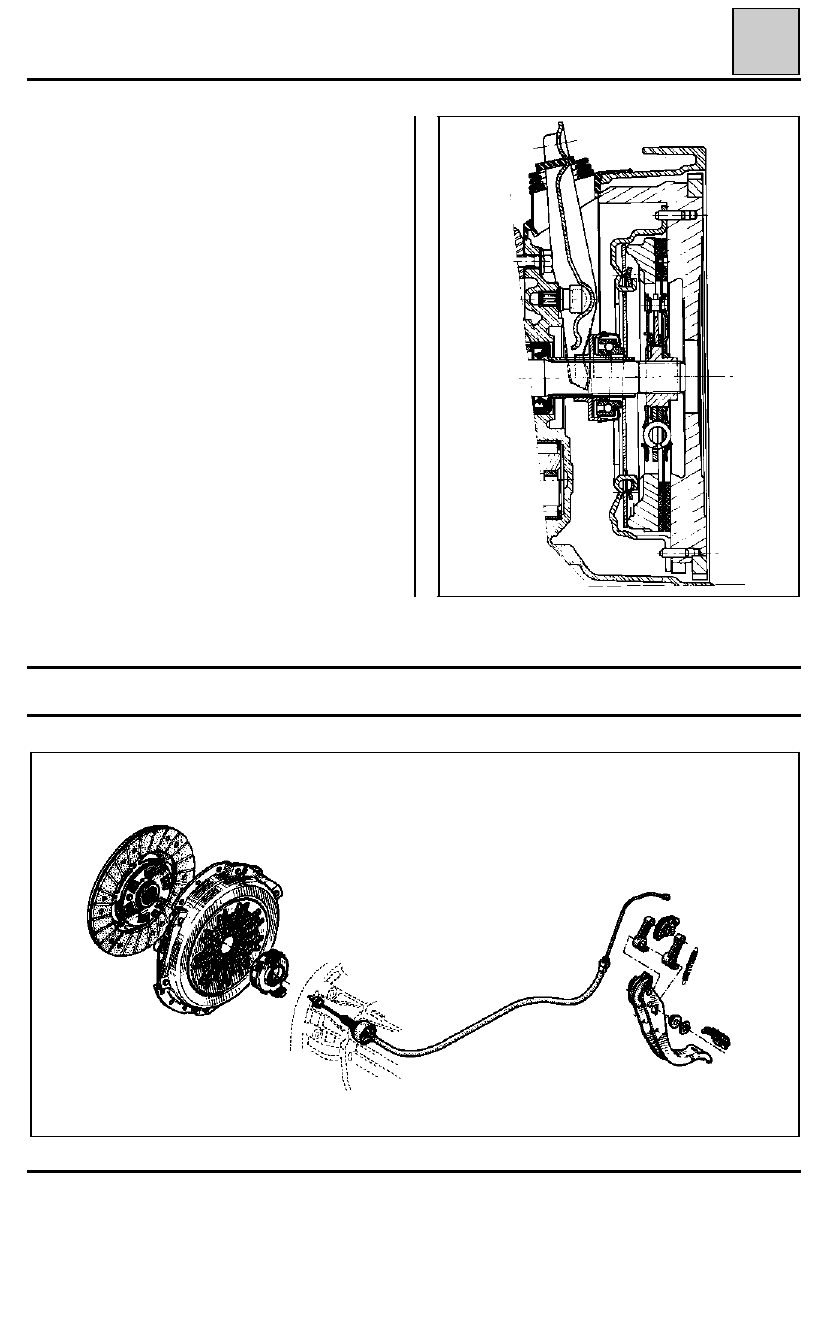

Despiece

20-4

EMBRAGUE

Ingredientes

20

Tipo

Envase

Organo

MOLYKOTE BR2

Bote de 1 kg

Acanaladuras del planetario derecho

Acanaladuras del árbol
Pivote de horquilla
Guía de tope
Patines de horquilla

RHODORSEAL 5661

Tubo de 100 g

Extremos de los pasadores elásticos en
transmisiones

LOCTITE 518

Jeringa de 24 ml

Cara de ensamblado de los cárteres

Embrague

20-5

EMBRAGUE

Mecanismo - Disco

20

TODOS LOS TIPOS

PRECAUCIONES IMPERATIVAS A SEGUIR AL
REPARAR EL EMBRAGUE

Para mejorar el deslizamiento de los discos de
embrague, los bujes de éstos van niquelados.

Limpiar las acanaladuras del árbol de embrague y
montar el conjunto sin lubrificante.

Particularidades de los discos de embrague "die-
sel"

Van equipados de un pre-buje amortiguador cuya
eficacia es óptima cuando los órganos internos de
éste funcione en seco.
