Renault Magnum engine. Manual - part 142

1 / 2

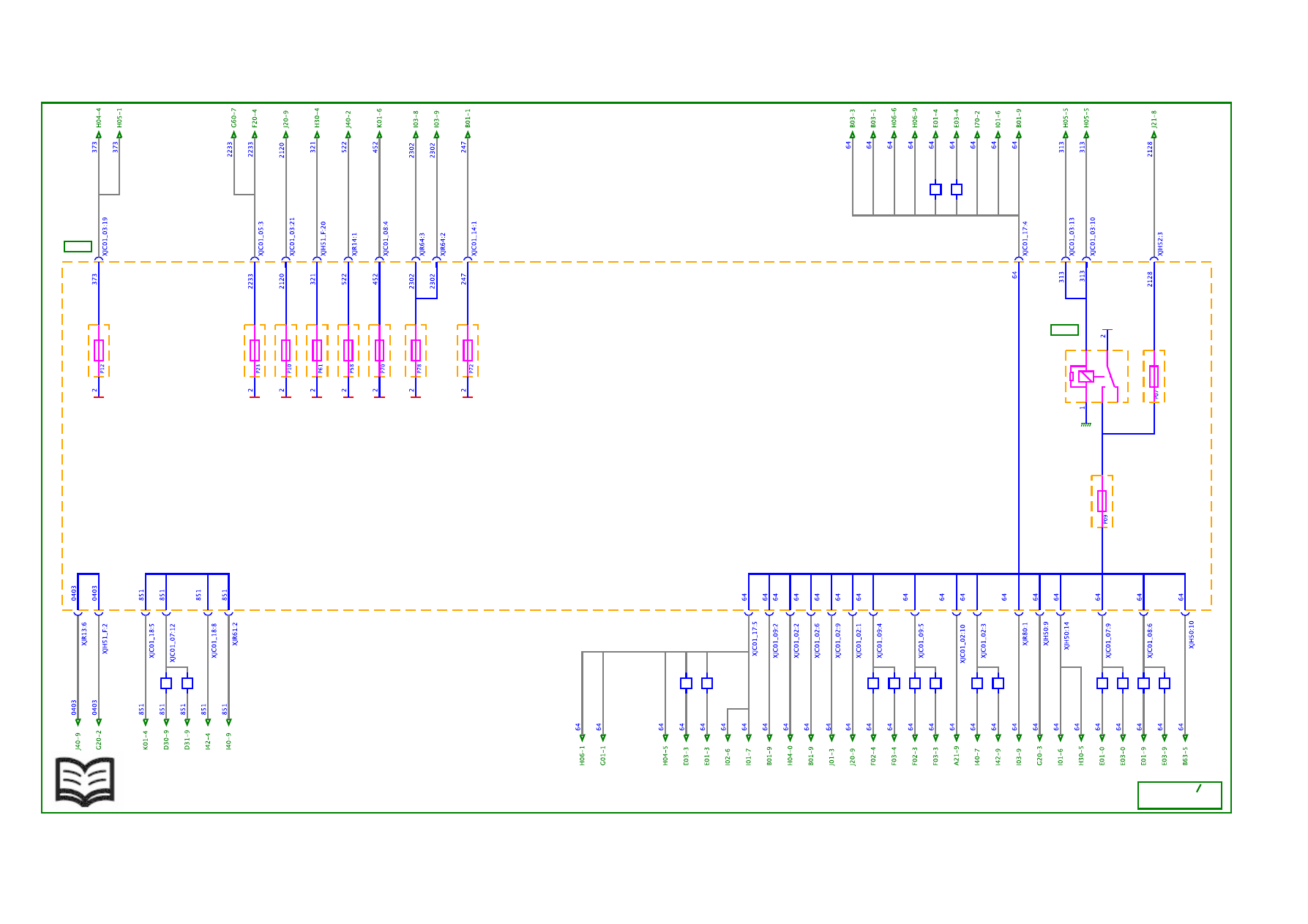

Electrical distribution (5/6)

Key to appliances

Code

Function

Location

A001

Cab electrical distribution box

B2c

S105

RH and LH side/parking and marker lights power supply relay

B2c

S107

RH and LH side/parking and marker lights

power supply relay (trailer and bodybuilder)

B2c

W500

Diode(s)

B2c

BS:  4x2 vehicles

DD:  6x2 vehicles

Electrical distribution (5/6)

2 / 2

03/28/2016, 12:01:39 PM (CEST)

3A

F96

1

2

5A

F97

2

1

A001

S106

R07
10A

1

2

F90
3A

1

2

F51
5A

1

2

F25

10A

1

2

F46
20A

1

2

F21
20A

1

2

F15
5A

1

2

F68
20A

1

2

F33
30A

BO

BP

DD

BS

BS

DD

DD

BS

EN

EM

EM

EN

CY

CX

DD

BS

A45

B

225785

1 / 2

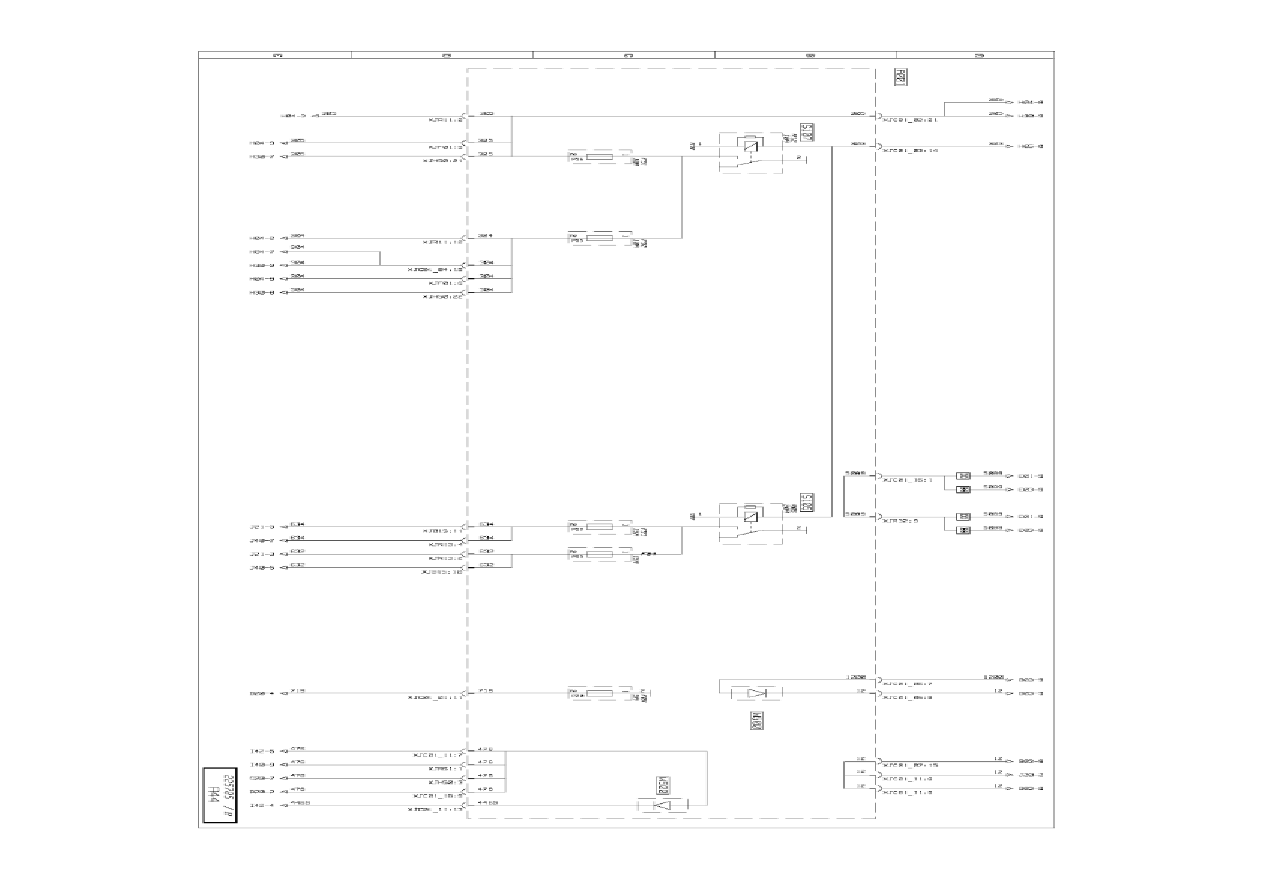

Electrical distribution (6/6)

Key to appliances

Code

Function

Location

A001

Cab electrical distribution box

B2c

S106

Switches night lighting power supply relay

B2c

BO: with  ECOSPLIT 2 hydraulic retarder

BP: with  ECOSPLIT 4 hydraulic retarder

BS:  4x2 vehicles

DD:  6x2 vehicles

CX: Without air / air independent heating

CY: Without air / water independent heating

EM: with 4x2 - 6x2 vehicle rear electronic air suspension

EN: with 4x2 - 6x2 vehicle integral electronic air suspension

Electrical distribution (6/6)
