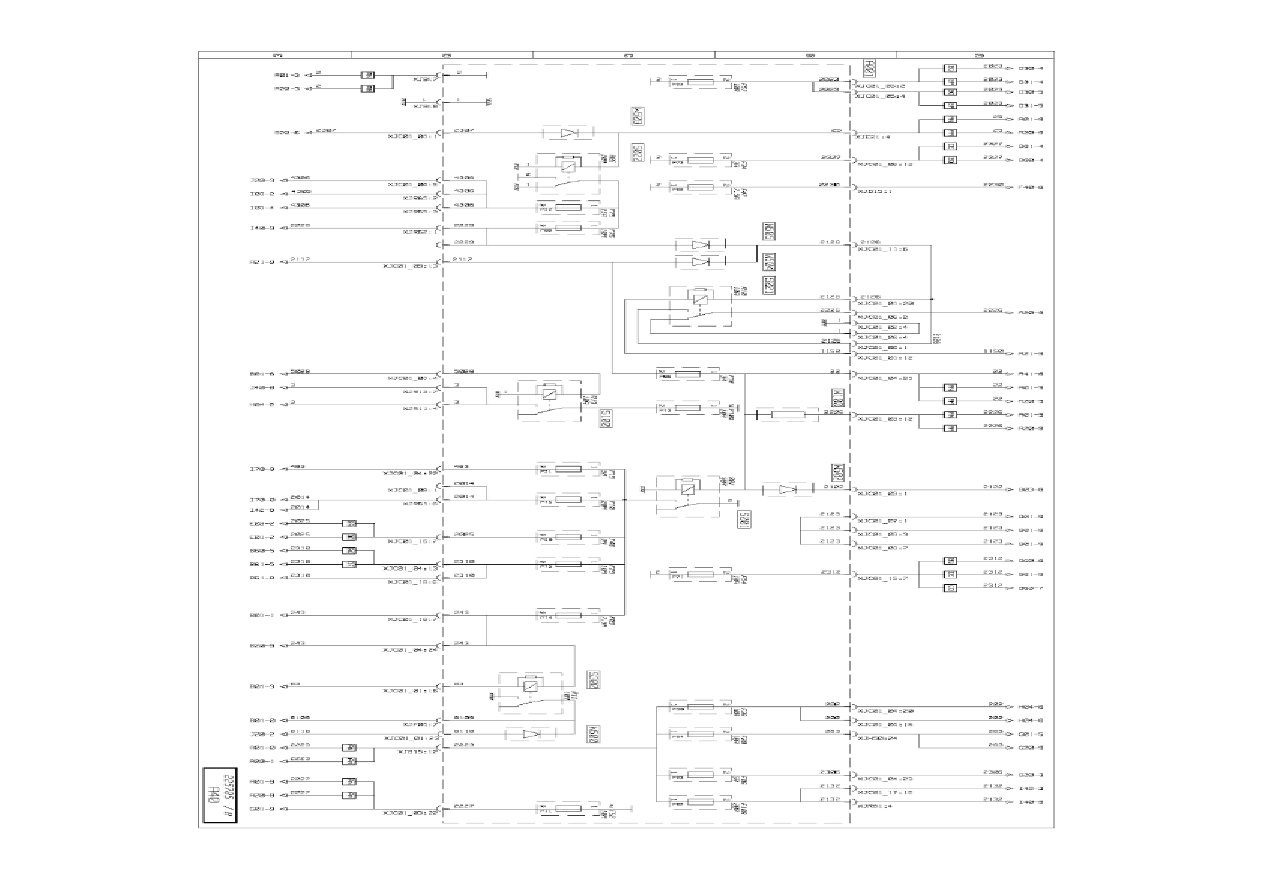

Electrical distribution (1/6)

Key to appliances

Code

Function

Location

A001

Cab electrical distribution box

B2c

S001

After ignition power supply relay N°1

B2c

S021

Alternator circuit earthing relay (ADR)

B2c

S022

Alternator controlled power supply relay (engine running)

B2c

S100

Stop lights power supply relay

B2c

S300

Cab tilting safety and authorization relay

B2c

W100

Alternator circuit draw resistor

B2c

W500

Diode(s)

B2c

W502

Diode on after ignition information circuit for vehicle management box

B2c

W503

Diode on engine running information relay power supply circuit

B2c

W504

Diode on alternator earthing relay power supply circuit

B2c

W505

Diode on alternator earthing relay power supply circuit

B2c

AM: with ADR equipment

AN: without ADR equipment

BO: with  ECOSPLIT 2 hydraulic retarder

BP: with  ECOSPLIT 4 hydraulic retarder

BS:  4x2 vehicles

DD:  6x2 vehicles

BQ: with  FMS equipment

CO: with  OPTIFLEET equipment

DE: with  DATAMAX equipment

Electrical distribution (1/6)

2 / 2

03/28/2016, 11:57:19 AM (CEST)

10A

10A

10A

10A

10A

10A

10A

10A

10A

10A

10A

10A

15A

15A

15A

15A

20A

20A

20A

30A

50A

50A

50A

5A

5A

5A

5A

F07

F08

F09

F103

F107

F11

F13

F16

F23

F24

F26

F39

F40

F41

F42

F59

F64

F67

F70

F71

R02

R03

R04

R08

R17

R20

A001

S002

S003

S020

S104

S201

S400

S500

225785

B

A41

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

1

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

AM

AN

BO

BP

BQ

BS

DD

DE

DF

EM

EN

1 / 2

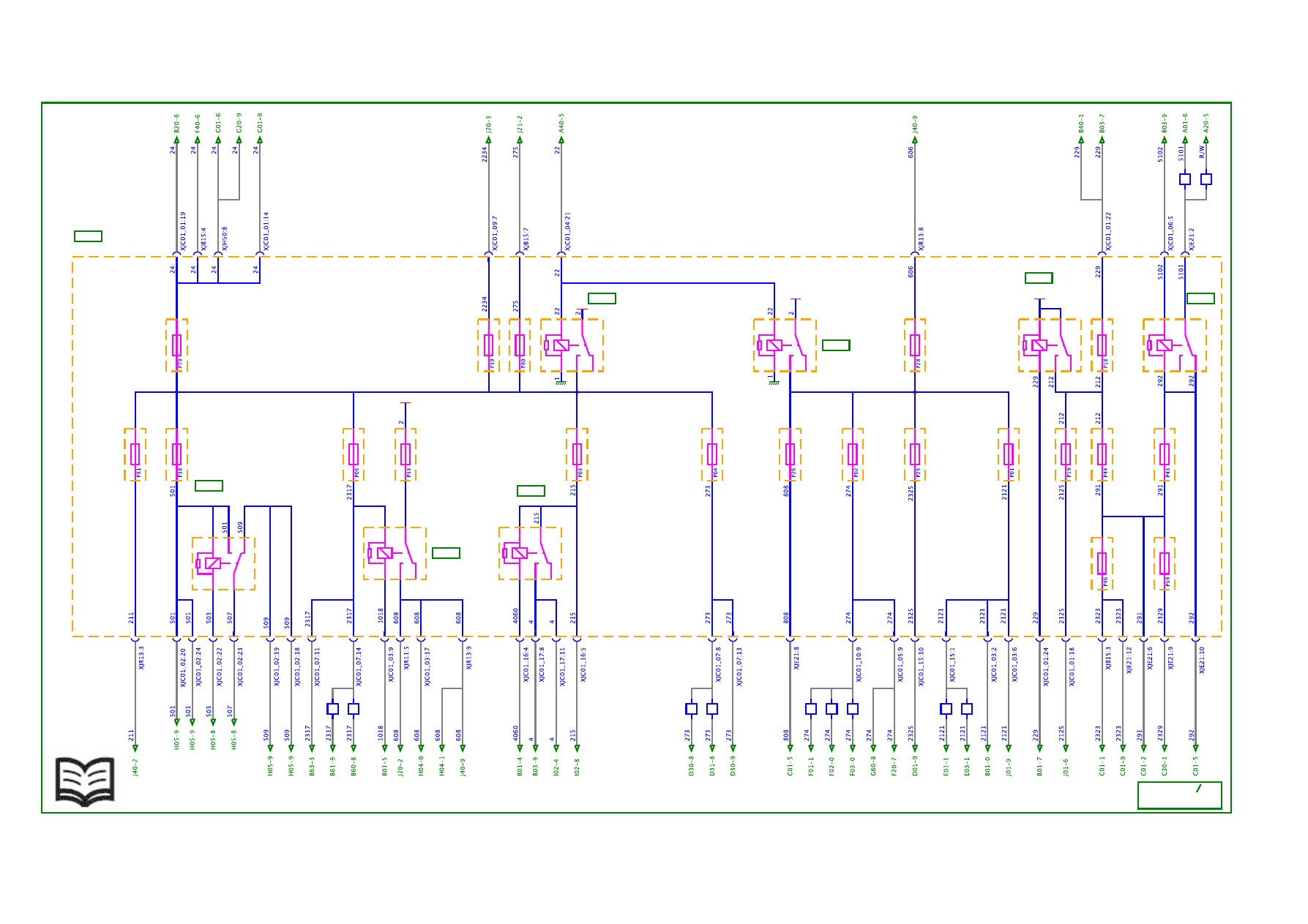

Electrical distribution (2/6)

Key to appliances

Code

Function

Location

A001

Cab electrical distribution box

B2c

S002

After ignition power supply relay N°2

B2c

S003

After ignition power supply relay N° 3

B2c

S020

Starting relay

B2c

S104

Reversing lights power supply relay

B2c

S201

Vehicle and engine ECUs power supply relay

B2c

S400

Windscreen wipers motor time-delay relay

B2c

S500

Heated and swivelling rearview mirror power supply relay

B2c

AM: with ADR equipment

AN: without ADR equipment

BO: with  ECOSPLIT 2 hydraulic retarder

BP: with  ECOSPLIT 4 hydraulic retarder

BS:  4x2 vehicles

DD:  6x2 vehicles

BQ: with  FMS equipment

DE: with  DATAMAX equipment

DF: with electronic air suspension tractor vehicle 4x2

EM: with 4x2 - 6x2 vehicle rear electronic air suspension

EN: with 4x2 - 6x2 vehicle integral electronic air suspension

Electrical distribution (2/6)
