Renault Magnum engine. Manual - part 107

1 / 20

Upper timing cover, fitting

Clean the contact faces thoroughly.

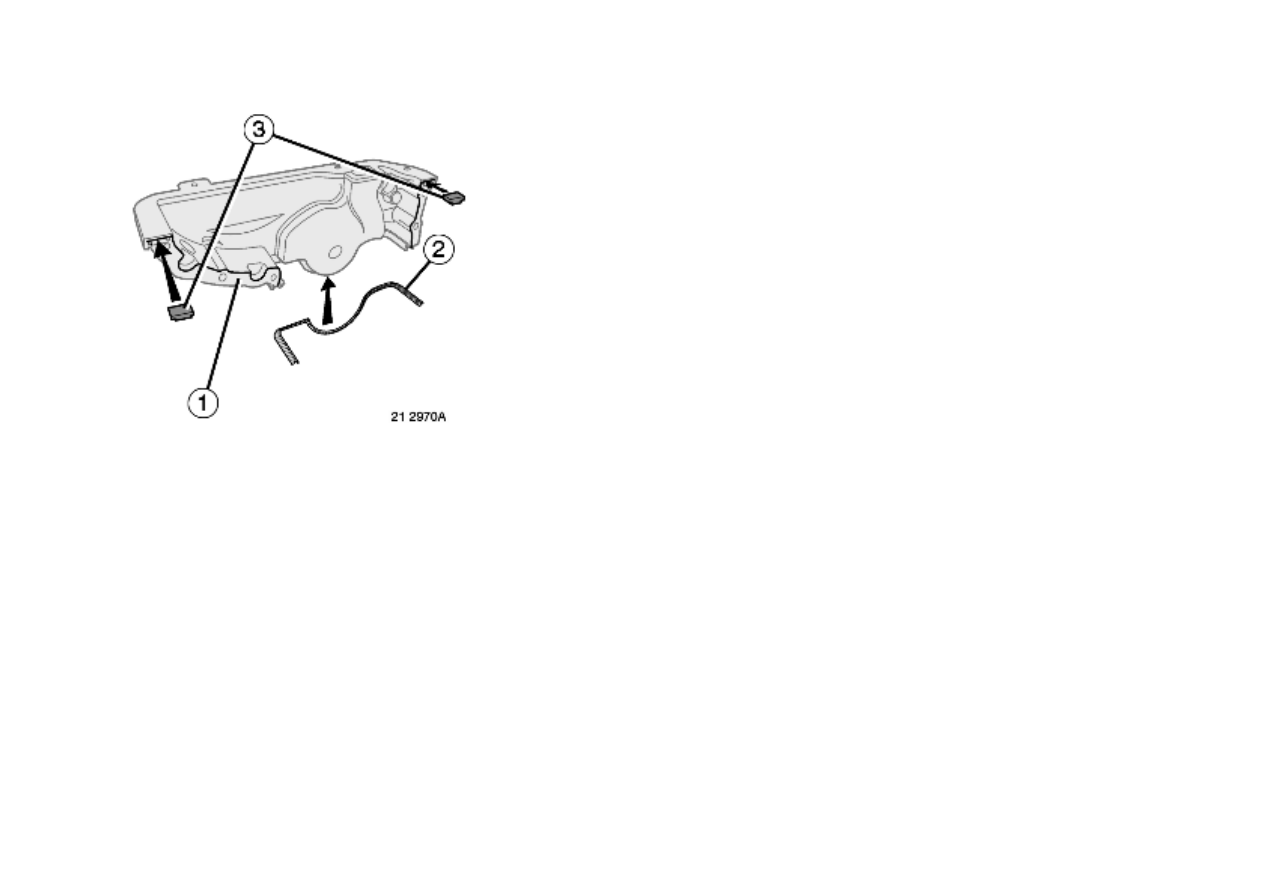

Install seals

 (2 - 3).

Apply sealing compound to the timing case joint face

 (1).

See pages .

Apply "

ADHESIF SILICONE 7091

".

Fit casing

 (1).

2 / 20

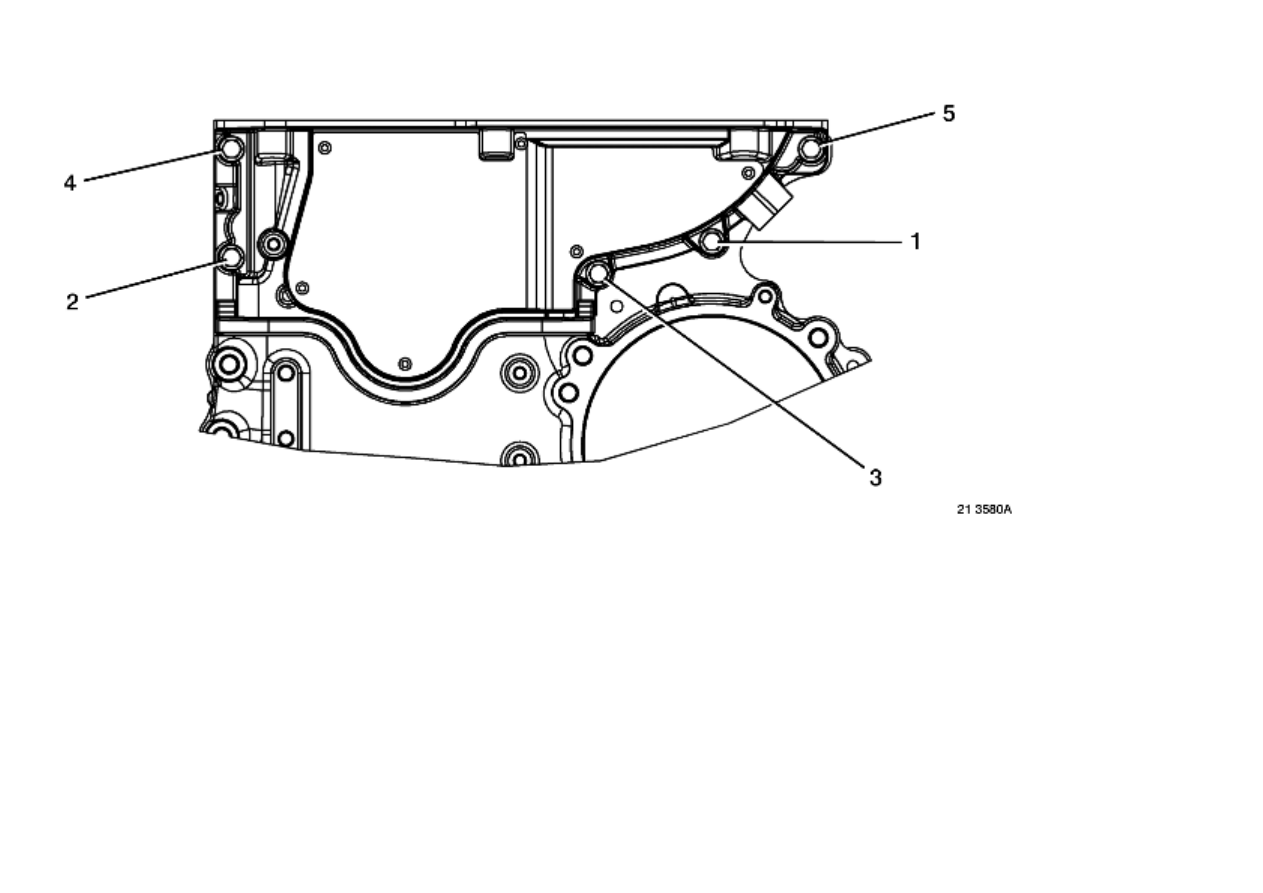

Fit bolts

 (1 - 2).

Bring the bolts into contact without tightening.

3 / 20

Align the timing case joint face with the upper joint face of the cylinder head to

 ± 0.1 mm.

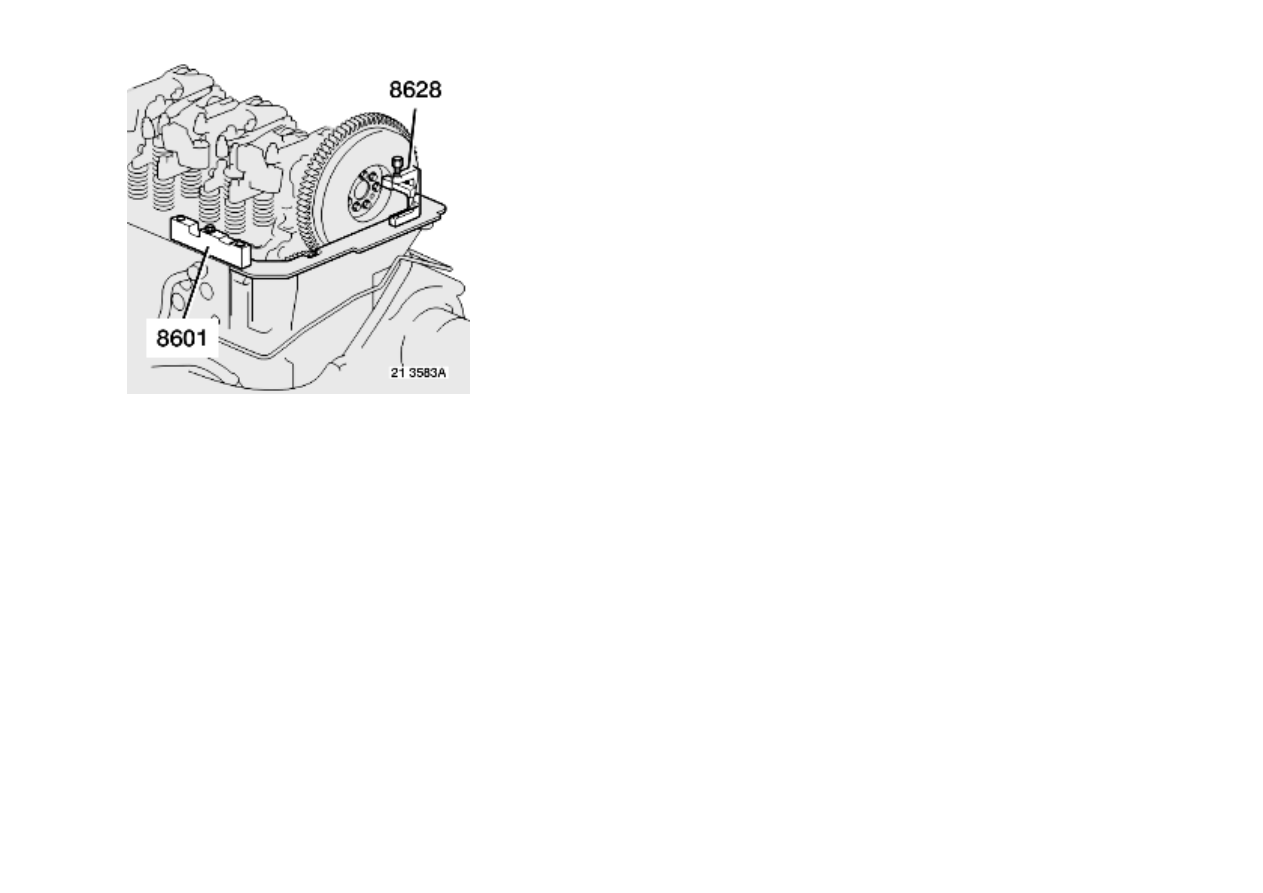

Use tool 8601 + 8628.

4 / 20

Fit bolts

 (3 - 4 - 5).

Tighten bolts

 (1 › 5) to torque.

Follow the tightening sequence.

See pages .
