Renault Magnum engine. Manual - part 99

4 / 6

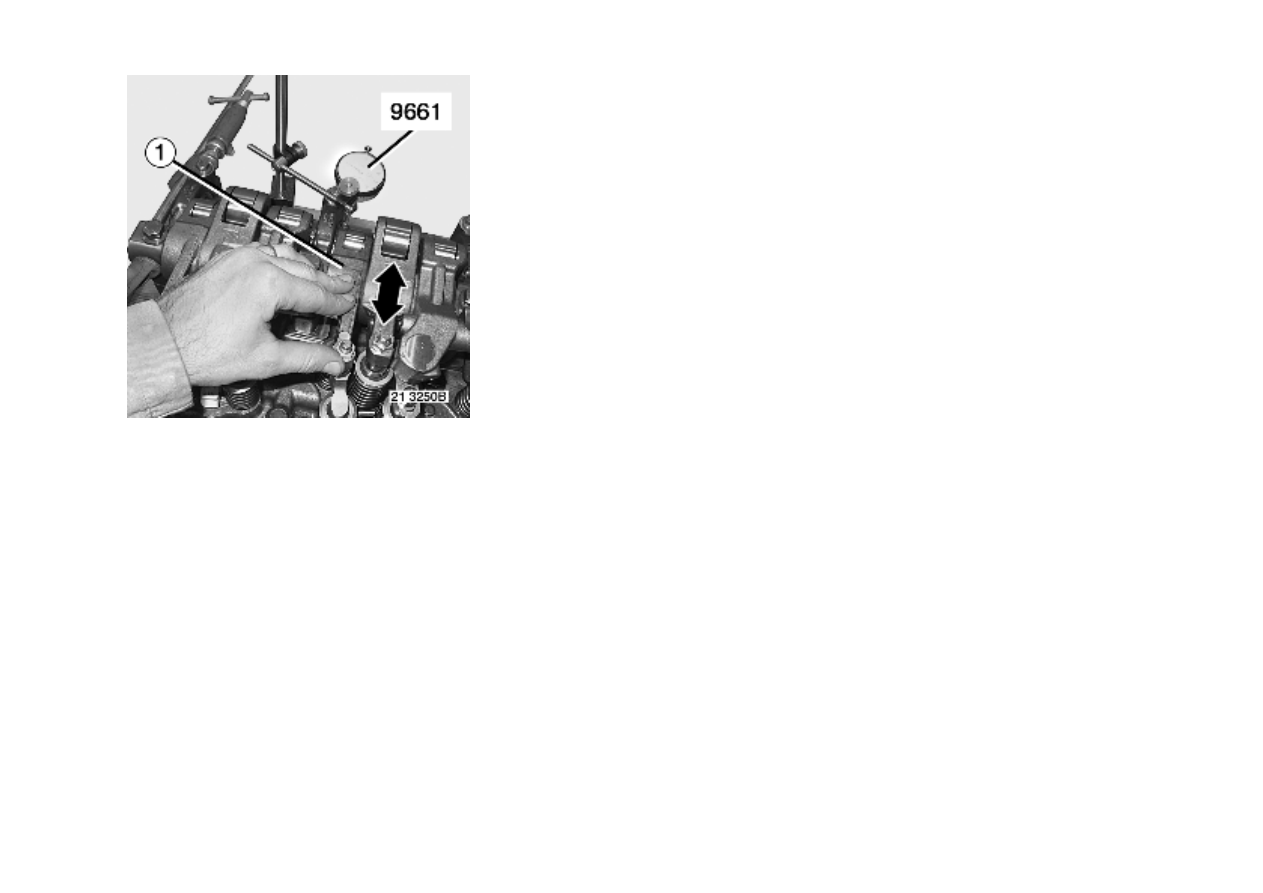

With the rocker shaft bolts loosened, using a screw clamp

 (A), immobilize rocker shaft  (1).

Position the stylus of the dial gauge at the end of the rocker shaft in the horizontal axis.

Use tool 9661.

Reset the dial gauge to zero.

Push rocker arm

 (1) back in the opposite direction to measure the clearance.

See pages .

5 / 6

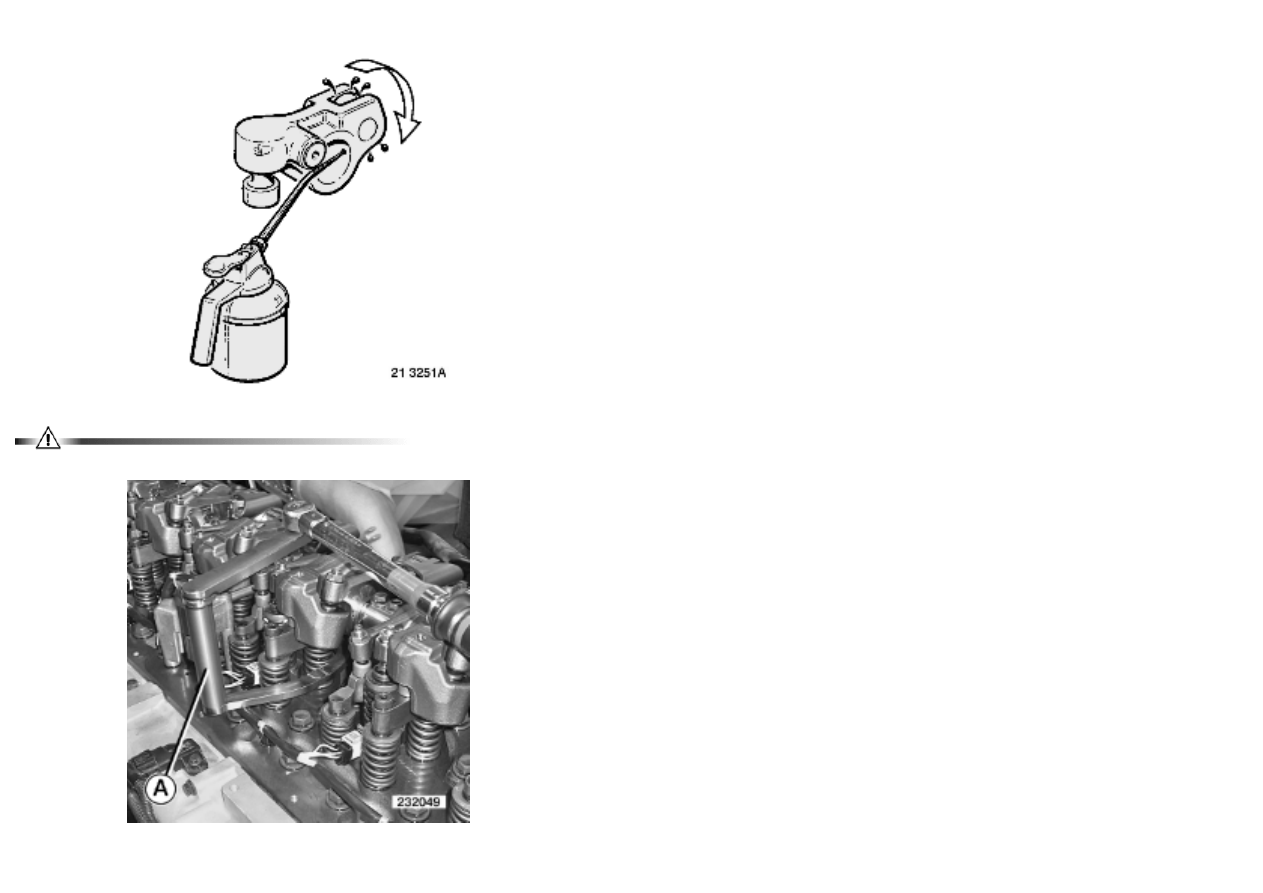

When replacing a rocker arm, use an oil can to squirt engine oil through the lubrication hole in the rocker arm to lubricate the roller shaft.

Upon removal, mark the position of the rocker arms on their shafts.

Check the torque of the injector flange attachment bolts without removing the rocker arm assembly.

6 / 6

Use tool

 A.

A = 0162

Tighten to torque.

See page(s) .

This operation is to be performed at each valve adjustment maintenance.

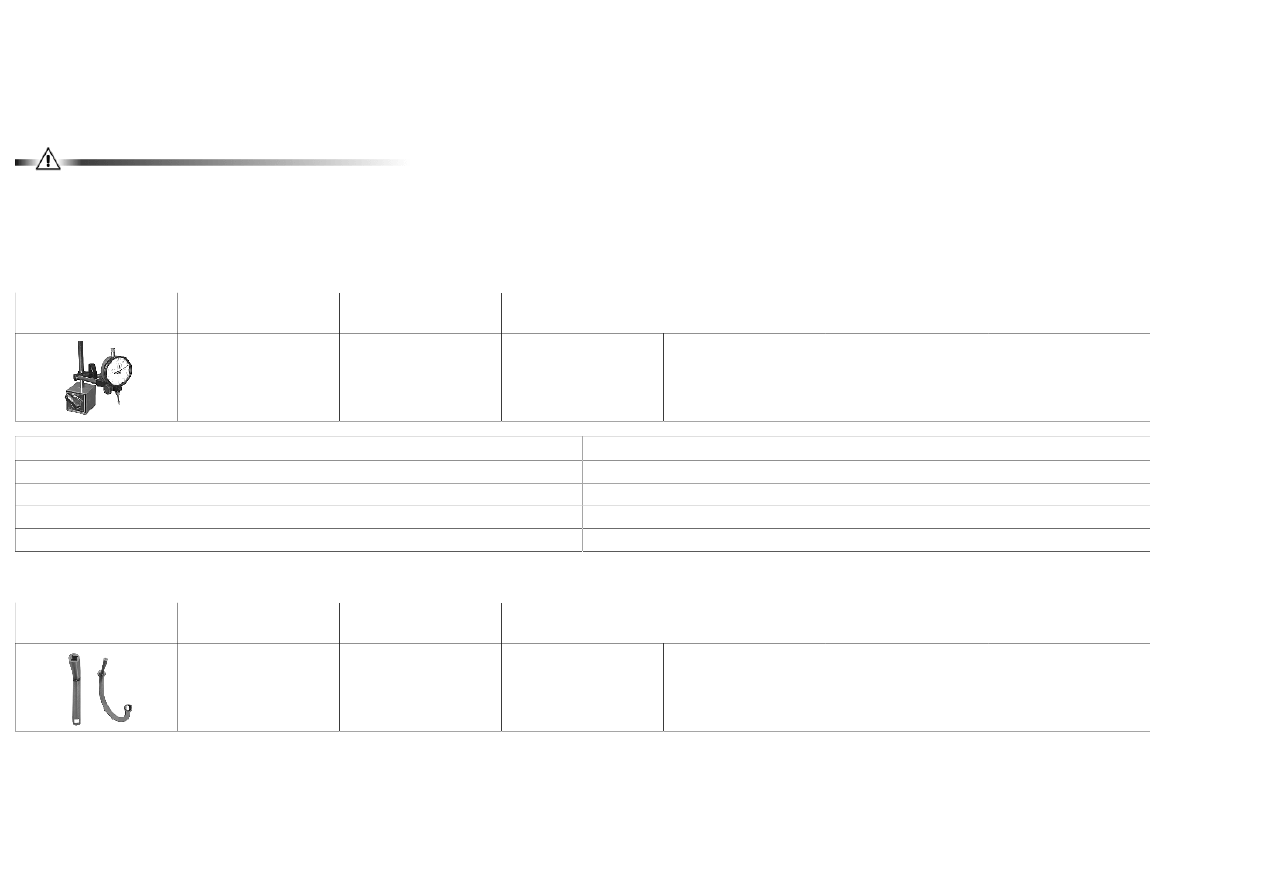

Tools
General purpose tools

Illustration

RENAULT

TRUCKS part N°

Designation

Manufacturer's

reference N°

Manufacturer's code N°

Scale

Qty

9661

MEASURING TOOL

(DIAL GAUGE AND

MAGNETIC FOOT)

AQ

1

1

AQ

BROWN & SHARP ROCH

13-15 avenue Georges de la Tour

BP 45

FRANCE

03 83 76 83 76 - 03 83 74 13 16 -

Specific tools

Illustration

RENAULT

TRUCKS part N°

Designation

Manufacturer's

reference N°

Manufacturer's code N°

Scale

Qty

7488840162

WRENCH

2

1

1 / 24

Rocker arms, adjustment

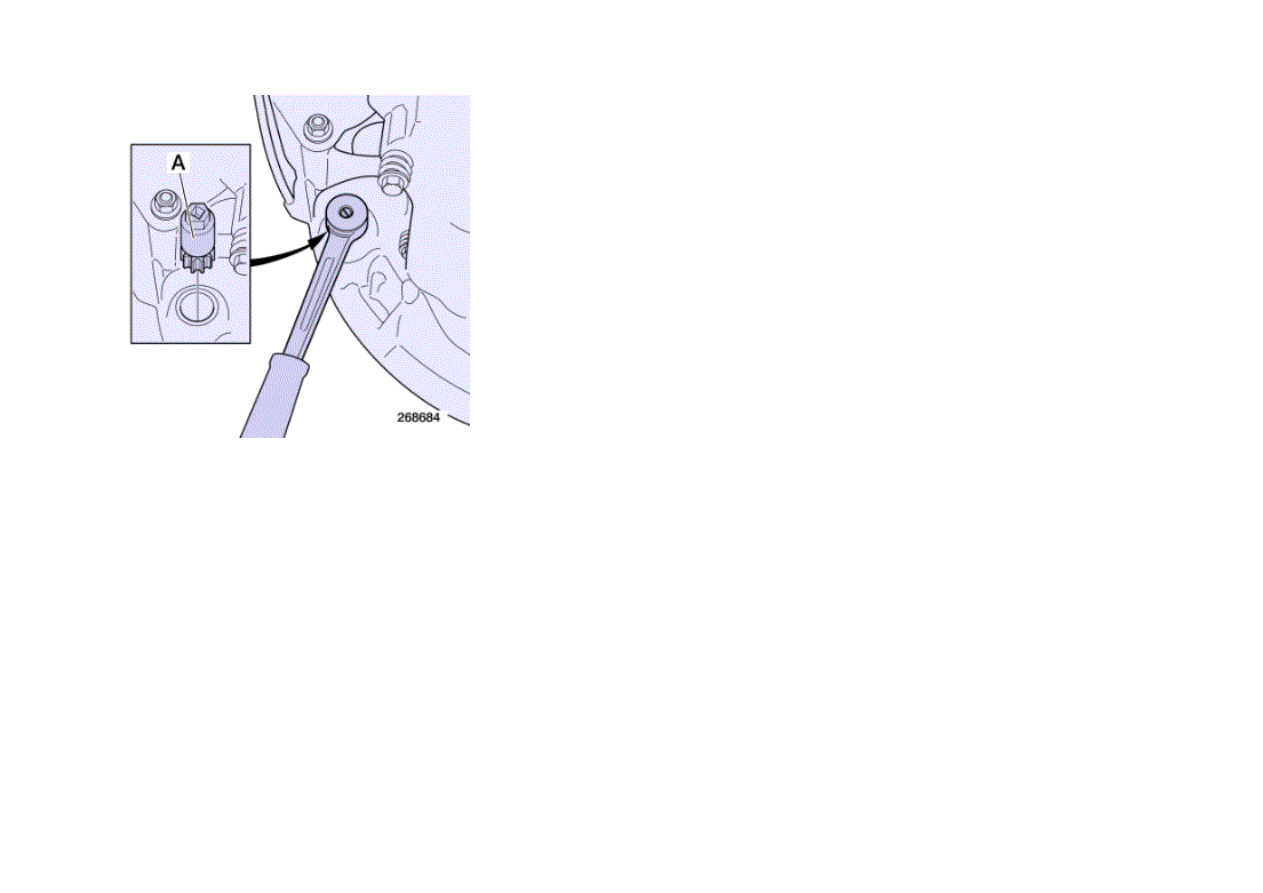

Remove the blanking plug.

Position the marks on the camshaft which indicate the number of the cylinder to adjust between the marks on the camshaft front bearing cap.

Use tool

 A.

A = 1380

Engine rotation:

anti-clockwise, from the engine flywheel end.

Camshaft marks
