Renault Premium engine. Manual - part 17

1 / 1

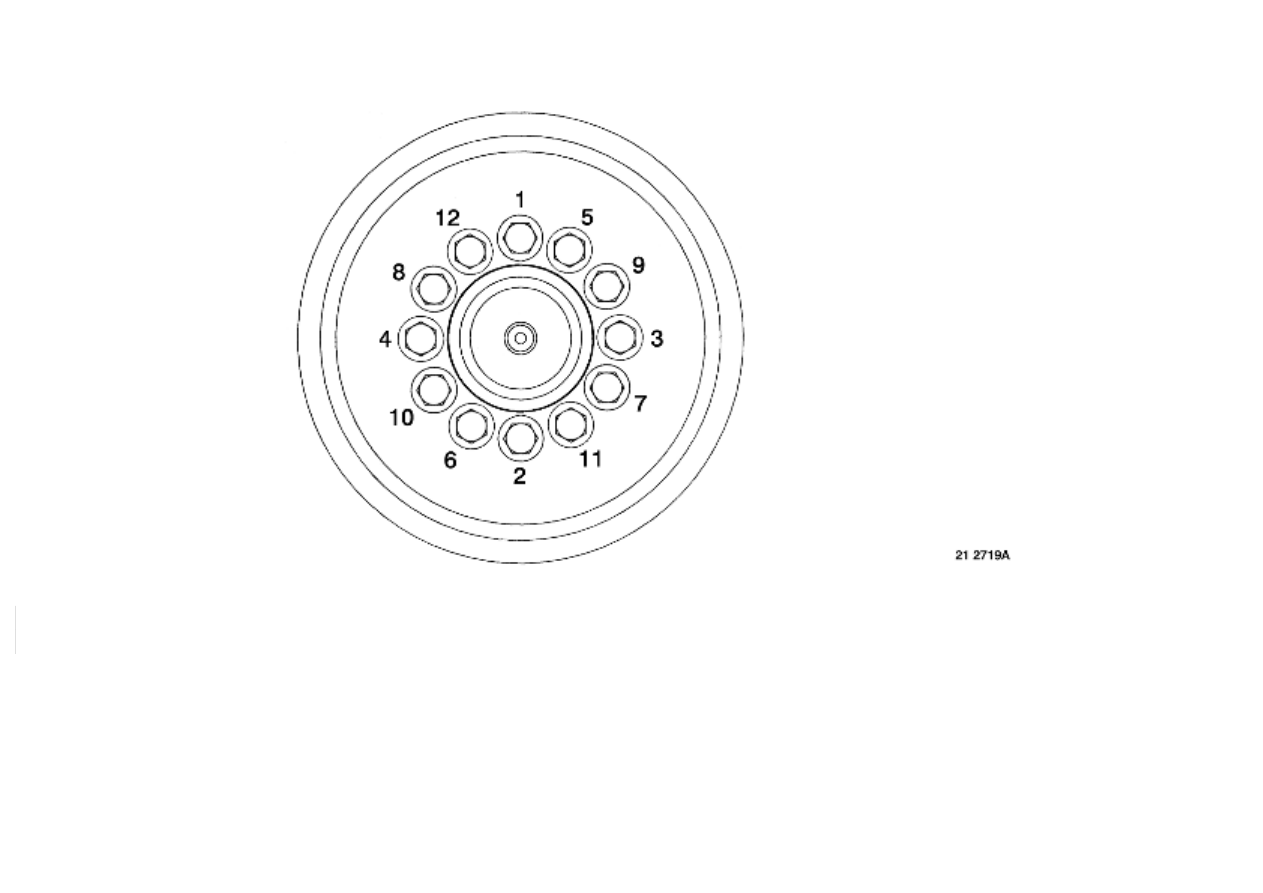

Damper, tightening torques

The item numbers indicate the tightening sequence.

Stage

1

40±4 Nm

Stage

2

90±10 Nm

1 / 3

Cooling system, tightening torques

Water pump

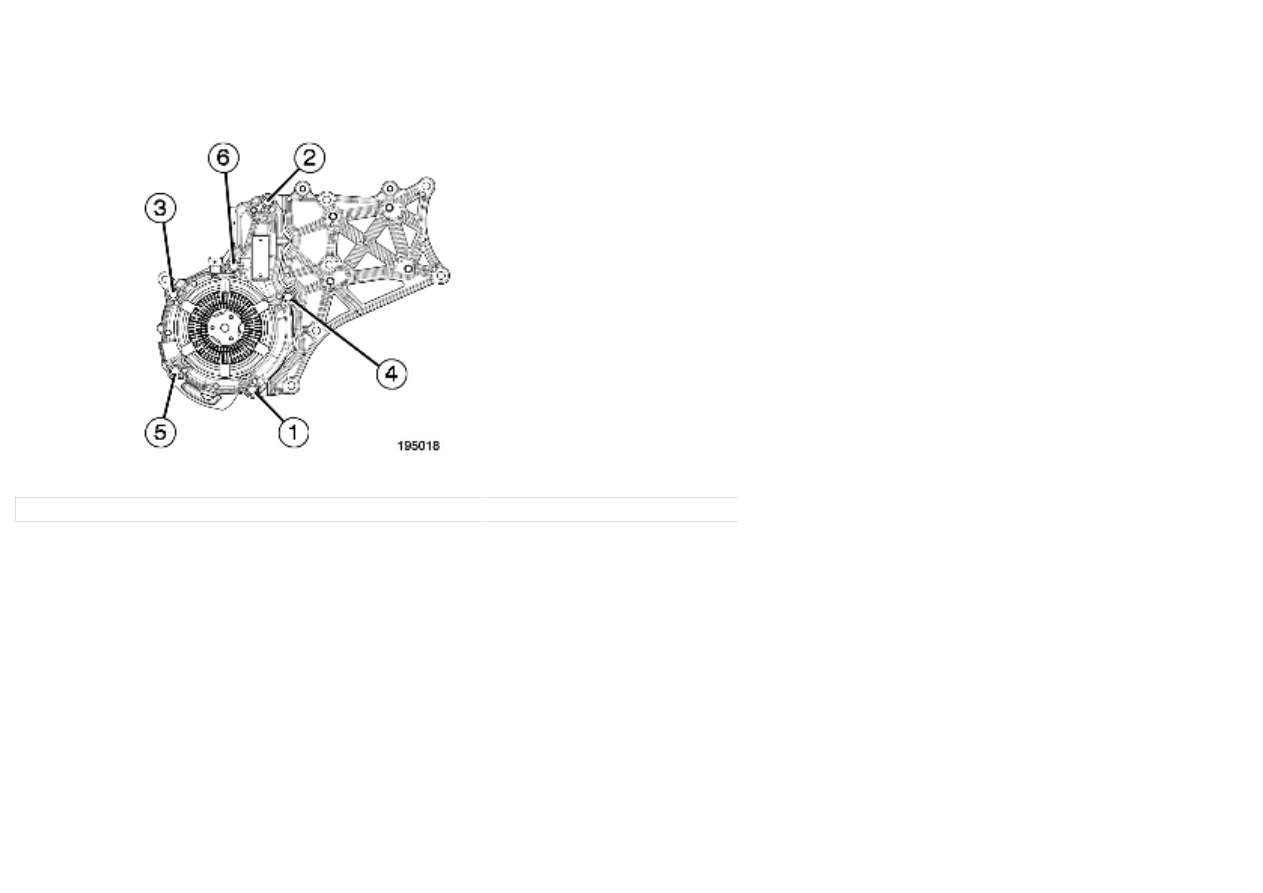

The item numbers indicate the tightening sequence.

Water pump securing bolts

24±4 Nm

2 / 3

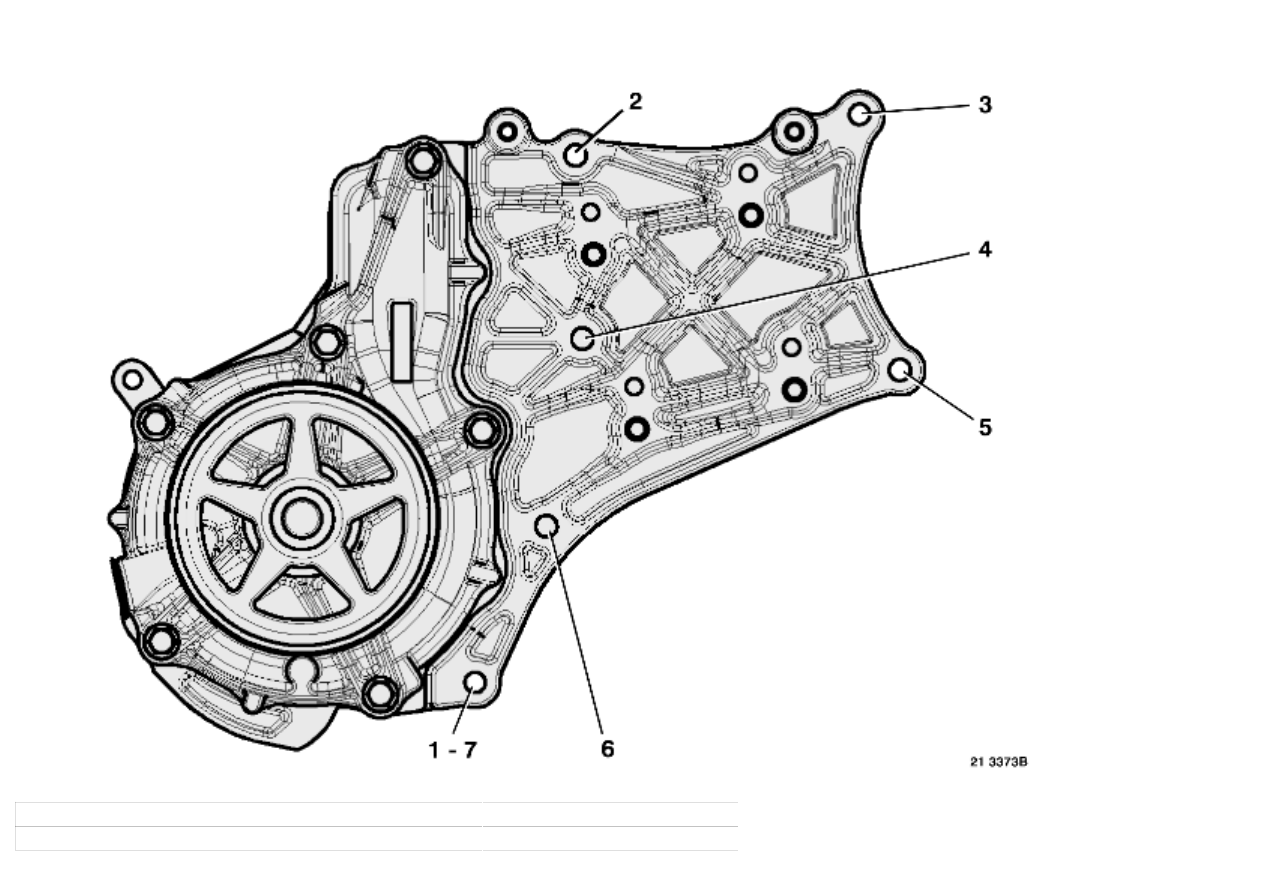

The item numbers indicate the tightening sequence.

Casing securing bolts

 M10

48±8 Nm

Water pump pulley securing bolts

24±4 Nm

3 / 3

Water pump drive belt tensioner bracket securing bolts

 M16

275±45 Nm

Water pump drive belt tensioner bracket securing bolts

 M10

48±8 Nm

Free pulley securing bolts

 M10

48±8 Nm

Tensioner roller securing bolts

 M10

48±8 Nm

Viscous coupling

Viscous coupling fan to hub securing nuts

24±4 Nm

Viscous coupling hub to water pump casing securing nut

48±8 Nm
