Renault Scenic, Scenic 2. Руководство - часть 747

11A

-

167

ПЕРЕДНЯЯ



И



ВЕРХНЯЯ



ЧАСТИ



ДВИГАТЕЛЯ

Прокладка



головки



блока



цилиндров

:

Снятие



и



установка

K4J,

и

 730

11A

Второй



вариант



эластомерного



сальника



имеет

п л о с к у ю



рабочую



кромку

  (3

5)

и

предохранительную



втулку

 (36) (

служащую



также

для



установки



сальника



на



двигатель

).

1 -

Установка



сальников



распределительного



вала



первого



варианта



исполнения

Установите



сальники



с



п о м о щ ь ю

приспособления

  (Mot. 1491)(37)

и



старых



гаек

(38).

20257

Примечание

:

О б е



модификации



сальника



могут

устанавливаться



на



один



и



тот



же



двигатель

.

Са л ь н и к и



не



в заимозаменяемы

.

С тарый

сальник



н

ужно



обязательно



заменять

сальником



такого



же



варианта

,

кроме



случаев

замены



одного



или



обоих



распределительных

валов

.

36

35

14892

38

37

11A

-

168

ПЕРЕДНЯЯ



И



ВЕРХНЯЯ



ЧАСТИ



ДВИГАТЕЛЯ

Прокладка



головки



блока



цилиндров

:

Снятие



и



установка

K4J,

и

 730

11A

2 -

Установка



сальников



распределительного



вала



второго



варианта



исполнения

Вверните



шпильку

 (41)

приспособления

  (Mot.

1632)

в



распределительный



вал

.

18687

ВНИМАНИЕ

!

Обязательно



держите



сальник



за



защитную

втулку

  (39)

так



как



сальники



этого



типа



очень

чувствительны



к



повреждениям

.

Н и



в



к оем

случае



н е



трогайте



э ластомерный



сальник

(40)

после



запрессовки

,

чтобы



не



допустить

утечки



масла

.

40

39

105531

21687

41

41

11A

-

169

ПЕРЕДНЯЯ



И



ВЕРХНЯЯ



ЧАСТИ



ДВИГАТЕЛЯ

Прокладка



головки



блока



цилиндров

:

Снятие



и



установка

K4J,

и

 730

11A

У с т а н о в и т е



на



распределительный



вал

защитный



элемент



с



сальником

.

Установите



на



м е с т о



колпак

  (42)

и



гайку



с

буртиком

 (43)

приспособления

 (Mot. 1632).

Заворачивайте



гайку



с



буртиком



до



тех



пор

,

пока

колпачок



не



коснется



головки



блока



цилиндров

.

Снимите



гайку

,

к о л п а к

,

защитную



втулку



и

шпильку

.

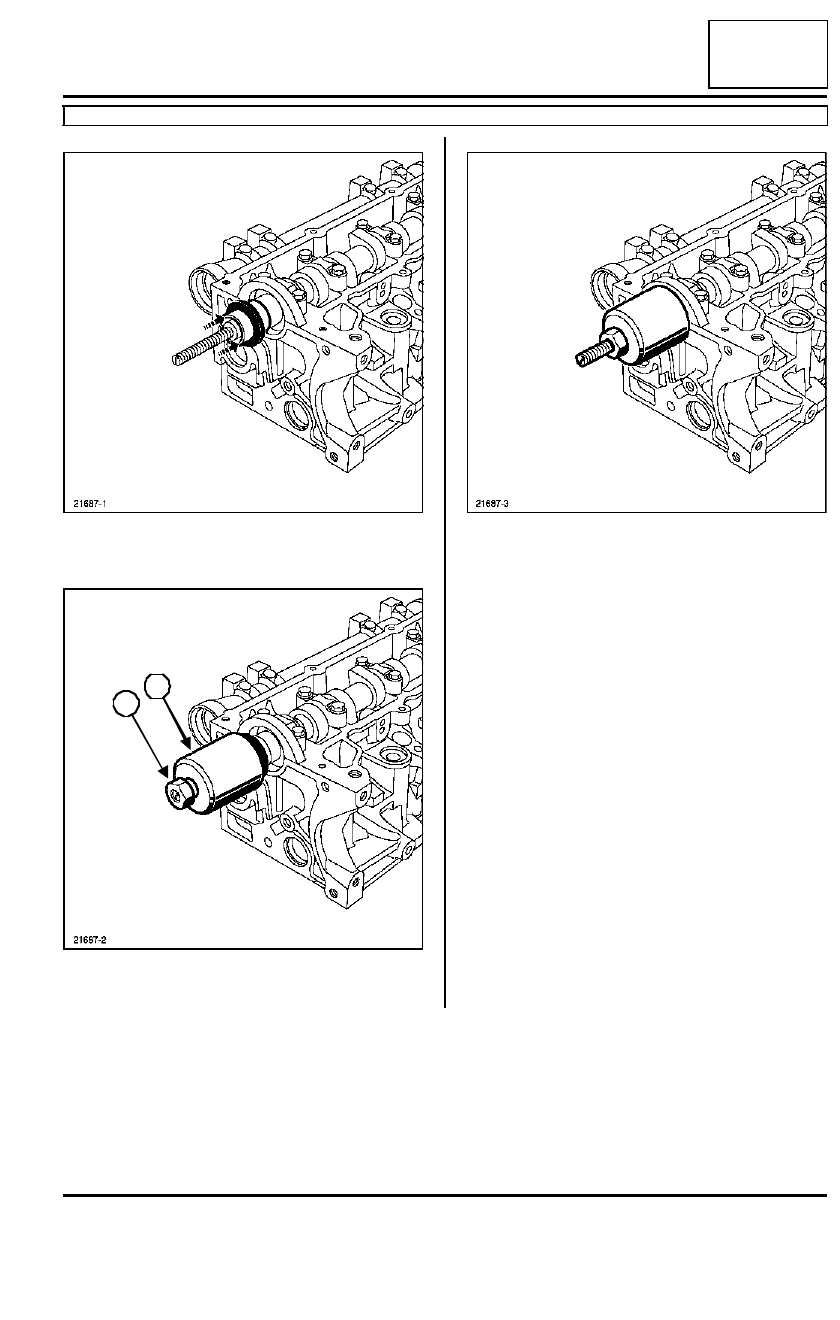

21687-1

21687-2

43

42

21687-3

11A

-

170

ПЕРЕДНЯЯ



И



ВЕРХНЯЯ



ЧАСТИ



ДВИГАТЕЛЯ

Прокладка



головки



блока



цилиндров

:

Снятие



и



установка

K4J,

и

 730

11A

IV -

УСТАНОВКА

Установите



ремень



привода



ГРМ

 (

см

.

главу

 11

А

,

Верхняя



и



передняя



части



двигателя

,

Ремень

привода



ГРМ

).

Установите:

-

р е м е н ь



п р и в о д а



вспомогательного

оборудования



(

с м .



г л а в у

  11A,

Верхняя

передняя



часть



двигателя,



Ремень



привода

вспомогательного



оборудования

 ).

-

новые



заглушки



распределительного



вала

впускных



к л а п а н о в



с



помощью

приспособления

(Mot. 1669),

-

новые



заглушки



распределительного



вала

выпускных



клапанов



с



помощью

приспособления

 (Mot. 1669)

Установка



производится



в



порядке



обратном

снятию

.

Залейте



в



систему



охлаждения



жидкость



и

удалите



из



нее



воздух

 (

см

.

главу

 19A,

Система

охлаждения



двигателя

,

Удаление



воздуха



из

системы



охлаждения



двигателя

).

Присоедините



п р о в о д а



к



клеммам

аккумуляторной



батареи

,

начиная



с



плюсовой

клеммы

.

Затяните



требуемым



моментом



болты

крепления



крышки



аккумуляторной



батареи

(4

Н

·

м

).

15103-1

ВНИМАНИЕ

!

Для



у

становки



ремня



п р и вода

газораспределительного



механизма

используйте



вторую



процедуру

.

ВНИМАНИЕ

!

выполните



необходимое



программирование

(

см

.

главу

  80A,

С н я т и е



и



установка

аккумуляторной



батареи

).
