Renault Scenic, Scenic 2. Руководство - часть 691

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Интерпретация неисправностей

87B

87B-70

№ Vdiag: 44

DF029

ПРИСУТСТВУЮЩАЯ

НЕИСПРАВНОСТЬ

ЦЕПЬ ЗАМКА РУЛЕВОЙ КОЛОНКИ

CC.1

: Короткое замыкание на + 12 В

1.DEF

:   Разомкнутая цепь (напр.: замок отключен от сети) или не поступает

электропитание

2.DEF

:



 Отсутствует "масса" замка или неисправность мультиплексной сети

(напр.: цепь замка рулевой колонки => ЦЭКБС)

3.DEF

:   Напряжение вне допуска

4.DEF

:   Замыкание на "массу" в цепи датчика замка рулевой колонки

5.DEF

:   Разомкнутая цепь в цепи датчика замка рулевой колонки

6.DEF

:   Короткое замыкание на + 12 В в цепи датчика замка рулевой

колонки.

УКАЗАНИЯ

Отсутствуют

Особенности:
Заприте и отоприте автомобиль, проверьте напряжение питания замка в течение
5 минут после открытия двери.

CC.1. КОРОТКОЕ ЗАМЫКАНИЕ

на + 12 В

УКАЗАНИЯ

Отсутствуют

Проверьте состояние и надежность соединения 6-контактного разъема замка рулевой колонки.
При необходимости устраните неисправность.

Проверьте состояние и надежность подключения разъемов PE2, PP2 ЦЭКБС и разъема PEH блока
защиты и коммутации (нет ли погнутых, поломанных контактов и т. п.).
При необходимости устраните неисправность.

Проверьте отсутствие обрывов и короткого замыкания в следующих цепях:

Замок рулевой колонки, контакт 3

 контакт 10 разъема PE2 ЦЭКБС

Замок рулевой колонки, контакт 6

 контакт 20 разъема PE2 ЦЭКБС

Замок рулевой колонки, контакт 2

 контакт 1   разъема PP2 ЦЭКБС

Замок рулевой колонки, контакт 5

 контакт 1   разъема PEH блока защиты и

коммутации

При необходимости устраните неисправность.

Если неисправность сохраняется, обратитесь в службу технической поддержки Techline.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Повторите диагностику системы.
Удалите информацию о неисправностях из памяти.
Обработайте другие возможные неисправности.

UCH B/C 84 version 2

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-14

JH

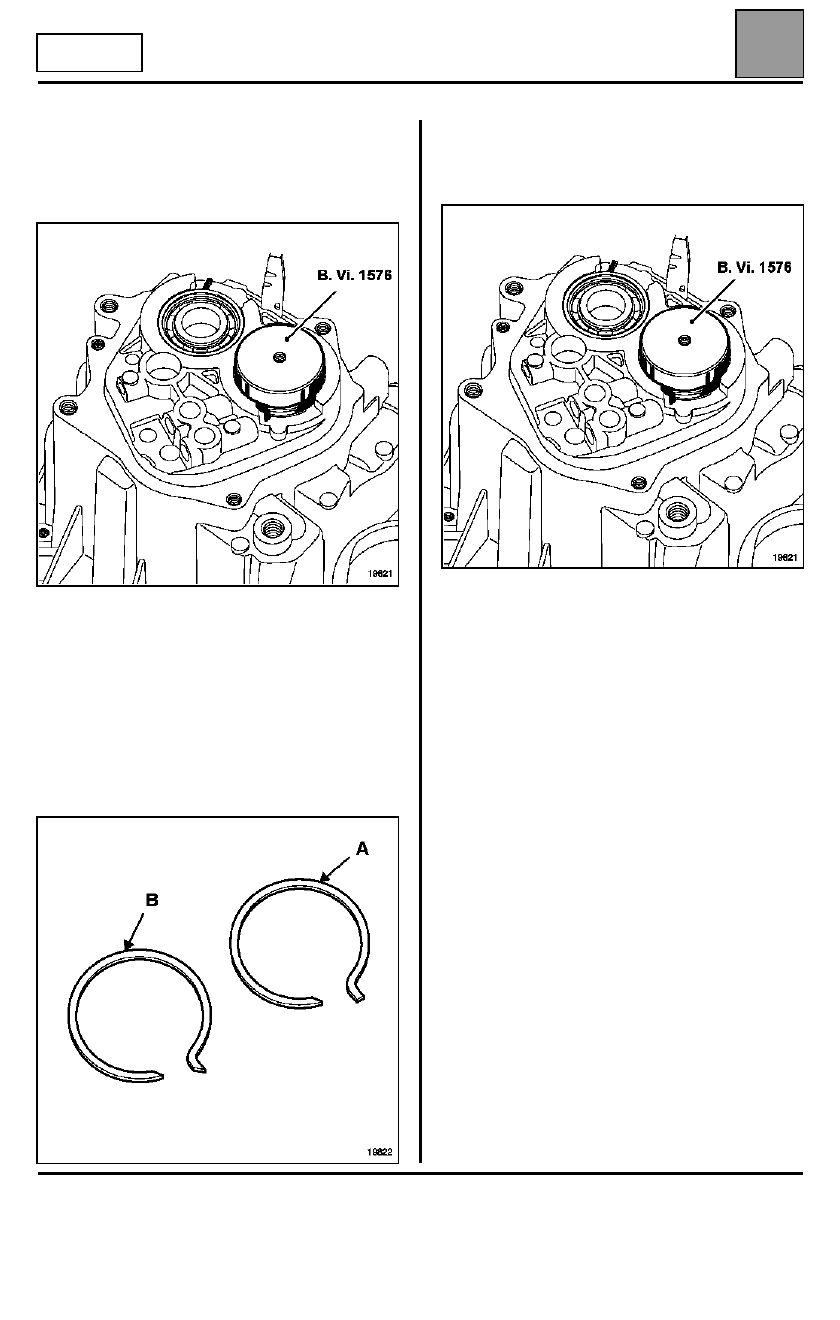

ЗАМЕНА ПОДШИПНИКОВ В КАРТЕРЕ КОРОБКИ

Раздвиньте пружинные стопорные кольца
соответствующими щипцами и выдавите
подшипник внутрь картера с помощью B. Vi. 1576.

УСТАНОВКА

Установите новые пружинные стопорные кольца в
их гнезда.

УКАЗАНИЕ: существуют пружинные стопорные
кольца нескольких видов:
– пружинные стопорные кольца первичного

вала (A),

– пружинные стопорные кольца вторичного

вала (B).

Установите подшипники с помощью B. Vi. 1576.

Вставьте приспособление с подшипником с
помощью молотка.

19821

19822

19821

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Интерпретация неисправностей

87B

87B-71

№ Vdiag: 44

DF029

ПРОДОЛЖЕНИЕ 1

1.DEF

УКАЗАНИЯ

Отсутствуют

Проверьте состояние и надежность соединения 6-контактного разъема замка рулевой колонки.
При необходимости устраните неисправность.

Проверьте состояние и надежность подключения разъемов PP2 и PE2 ЦЭКБС (нет ли погнутых,
сломанных контактов и т. п.).
При необходимости устраните неисправность.

Проверьте наличие + 12 В на контакте 2  замка рулевой колонки.

Проверьте целостность цепи между контактом 1 разъема и "массой" кузова.
При необходимости устраните неисправность.

Проверьте отсутствие обрывов и короткого замыкания в следующих цепях:

Замок рулевой колонки, контакт 3

 контакт 10 разъема PE2 ЦЭКБС

Замок рулевой колонки, контакт 6

 контакт 20 разъема PE2 ЦЭКБС

Замок рулевой колонки, контакт 2

 контакт 1   разъема PP2 ЦЭКБС

При необходимости устраните неисправность.

Если неисправность сохраняется, обратитесь в службу технической поддержки Techline.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Повторите диагностику системы.
Удалите информацию о неисправностях из памяти.
Обработайте другие возможные неисправности.

UCH B/C 84 version 2

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Интерпретация неисправностей

87B

87B-72

№ Vdiag: 44

DF029

ПРОДОЛЖЕНИЕ 2

2.DEF

УКАЗАНИЯ

Отсутствуют

Проверьте состояние и надежность соединения 6-контактного разъема замка рулевой колонки (нет ли
погнутых, сломанных контактов и т. п.).
При необходимости устраните неисправность.

Проверьте состояние и надежность соединения разъема PE2 ЦЭКБС
(нет ли погнутых, поломанных контактов и т. п.).
При необходимости устраните неисправность.

Проверьте отсутствие обрывов или короткого замыкания в цепи между контактом 1 разъема и
"массой" кузова.
При необходимости устраните неисправность.

Проверьте целостность цепи между контактом 1 разъема и "массой" кузова.
При необходимости устраните неисправность.

Проверьте отсутствие обрывов или короткого замыкания в следующих цепях:

Замок рулевой колонки, контакт 3

 контакт 10 разъема PE2 ЦЭКБС

Замок рулевой колонки, контакт 6

 контакт 20 разъема PE2 ЦЭКБС

При необходимости устраните неисправность.

Если неисправность сохраняется, обратитесь в службу технической поддержки Techline.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Повторите диагностику системы.
Удалите информацию о неисправностях из памяти.
Обработайте другие возможные неисправности.

UCH B/C 84 version 2
