Renault Scenic, Scenic 2. Руководство - часть 688

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Интерпретация неисправностей

87B

87B-59

№ Vdiag: 44

DF015

ПРИСУТСТВУЮЩАЯ

ИЛИ

ЗАПОМНЕННАЯ

НЕИСПРАВНОСТЬ

ЦЕПЬ ОПТИЧЕСКОГО ДАТЧИКА

CC.0 : Короткое замыкание на "массу".

УКАЗАНИЯ

Условия проведения диагностики для запомненной неисправности:
Заприте автомобиль и возьмитесь за ручку двери.
Если неисправность становится присутствующей, выполните данную
диагностику.

Особенности:
Только на автомобилях с системой "свободные руки".

Проверьте состояния датчиков, чтобы определить датчик в котором произошло короткое замыкание.
ET055 "Передний оптический датчик со стороны водителя",
ET056 "Оптический датчик задней двери со стороны водителя",
ET057 "Оптические датчики передней и задней дверей со стороны пассажира"
Каждое из этих состояния должно иметь характеристику АКТИВНО.

Если одно из состояний характеризуется как НЕАКТИВНО:
Проверьте наличие 12 В на контакте 3 датчика (датчиков).
При необходимости устраните неисправность.

Проверьте отсутствие поврежденных и оборванных проводов в следующих цепях:

Датчик двери
водителя контакт 1

 контакт 21 40-контактного разъема серого цвета ЦЭКБС

Датчик задней двери со стороны
водителя контакт 1

 контакт 22 40-контактного разъема серого цвета ЦЭКБС

Датчик передней двери со стороны
пассажира, контакт 1

 контакт 23 40-контактного разъема серого цвета ЦЭКБС

Датчик задней пассажирской
двери контакт 1

 контакт 23 40-контактного разъема серого цвета ЦЭКБС

При необходимости устраните неисправность.

Если цепи и электропитание в норме, замените неисправный датчик.

Если неисправность сохраняется, обратитесь в службу технической поддержки Techline.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Повторите диагностику системы.
Удалите информацию о неисправностях из памяти.
Обработайте другие возможные неисправности.

UCH B/C 84 version 2

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Интерпретация неисправностей

87B

87B-60

№ Vdiag: 44

DF016
DF017

ПРИСУТСТВУЮЩАЯ

НЕИСПРАВНОСТЬ

НЕ МЕНЕЕ ДВУХ ОДИНАКОВЫХ КОДОВ В ЛЕТНЕМ
КОМПЛЕКТЕ ШИН
НЕ МЕНЕЕ ДВУХ ОДИНАКОВЫХ КОДОВ В ЗИМНЕМ
КОМПЛЕКТЕ ШИН

УКАЗАНИЯ

Особенности:
Для выполнения любых операций, требующих замены датчика вентиля или
снятия шины, необходимо досконально знать указания, приведенные в
Руководстве по ремонту MR364, раздел 35.
Перед любой операцией убедитесь в том, что вентили с встроенными датчиками
давления воздуха в шинах установлены на всех колесах (и, что ни на одной из
осей не установлено запасное колесо).

Неисправность DF016 "В летнем комплекте по меньшей мере 2 одинаковых кода" выводится в
случае, когда не менее двух датчиков летнего комплекта шин имеют одинаковые коды.
В этом случае повторите программирование кодов четырех датчиков вентилей в соответствии с
процедурой SC002:
"Программирование кодов четырех датчиков вентилей", приведенной в разделе "Ремонт"
настоящей ноты.

Неисправность DF017 "В зимнем комплекте по меньшей мере 2 одинаковых кода" выводится в
случае, когда не менее двух датчиков зимнего комплекта шин имеют одинаковые коды (ошибка при
регистрации кодов четырех датчиков вентилей).
В этом случае повторите программирование кодов четырех датчиков вентилей в соответствии с
процедурой SC002:
"Программирование кодов четырех датчиков вентилей", приведенной в разделе "Ремонт"
настоящей ноты.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Обработайте другие возможные неисправности.
Переведите карточку в считывающем устройстве в 1-е фиксированное
положение и проведите дорожное испытание, а затем проверку при помощи
диагностического прибора.

UCH B/C 84 version 2

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Ремонт коробки передач

21

21-13

Снятие шестерен

Зажмите вторичный вал в тисках с губками, а затем
снимите все шестерни.

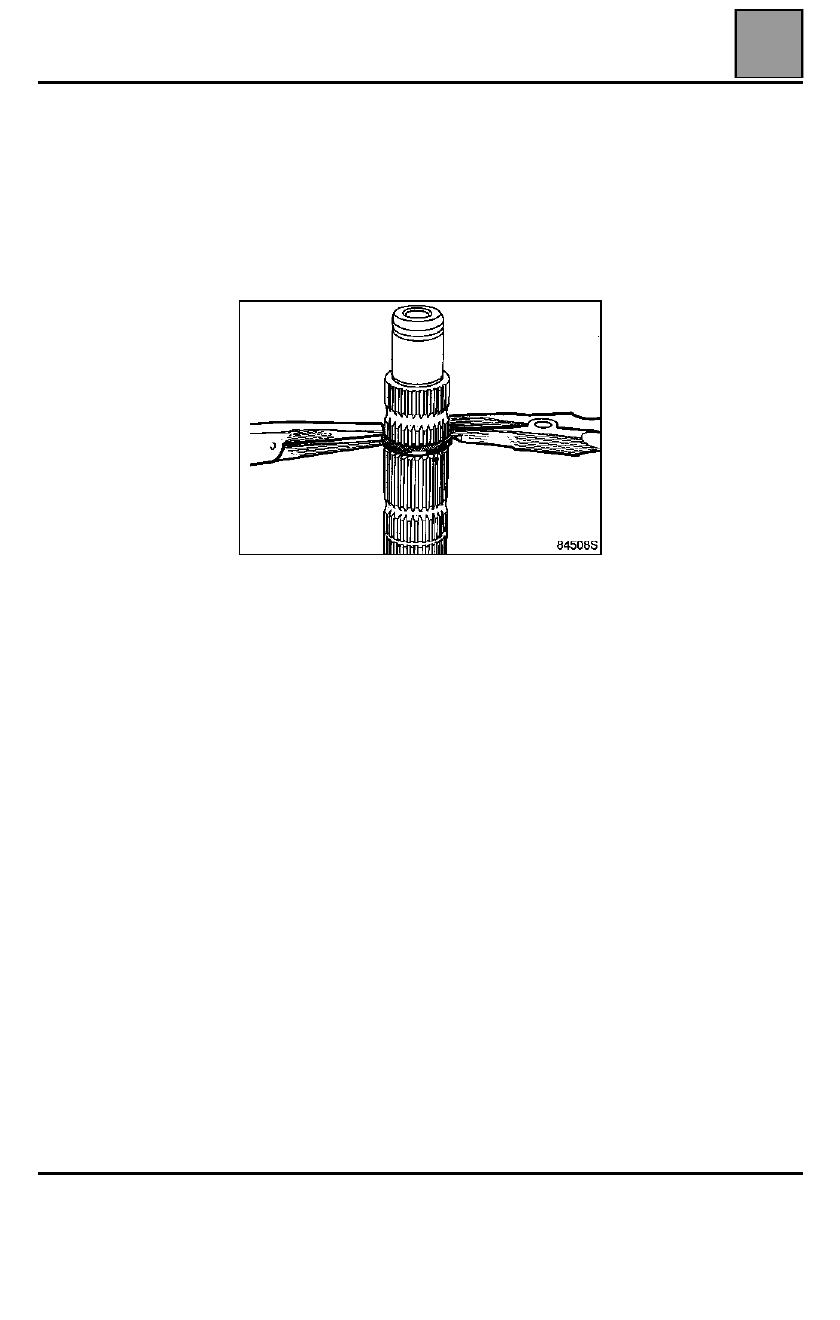

При снятии и установке стопорных колец,
используйте с одной стороны щипцы для
пружинных стопорных колец, а другой -
плоскогубцы.

Проверка деталей

Зубцы шестерен и муфт не должны быть слишком
изношенными и не должны иметь никаких
зазубрин.

Кроме того, убедитесь, что на поверхностях валов
и внутренних поверхностях шестерен нет следов
трения или чрезмерного износа.

Рекомендуется пометить положение зубчатых
муфт относительно ступиц.

Установка группы шестерен.

Выполняйте установку в порядке, обратном
снятию.

Стопорные кольца должны систематически
заменяться.

ЦЕНТРАЛЬНЫЙ ЭЛЕКТРОННЫЙ КОММУТАЦИОННЫЙ БЛОК В САЛОНЕ

Диагностика - Интерпретация неисправностей

87B

87B-61

№ Vdiag: 44

DF018
DF019

ПРИСУТСТВУЮЩАЯ

НЕИСПРАВНОСТЬ

ПРОГРАММИРОВАНИЕ 4 КОДОВ ЛЕТНЕГО КОМПЛЕКТА ШИН
НЕ ВЫПОЛНЕНО
ПРОГРАММИРОВАНИЕ 4 КОДОВ ЗИМНЕГО КОМПЛЕКТА ШИН
НЕ ВЫПОЛНЕНО

УКАЗАНИЯ

Особенности:
Для выполнения любых операций, требующих замены датчика вентиля или
снятия шины, необходимо досконально знать указания, приведенные в
Руководстве по ремонту MR 364, раздел 35.
Перед любой операцией убедитесь в том, что все установленные колеса имеют
вентиль контроля давления в шинах и что не установлено запасное колесо.

Неисправность DF018 "Не выполнено программирование всех 4 датчиков летнего комплекта"
присутствует, если датчики летнего комплекта не запрограммированы в ЦЭКБС (после замены
датчиков или ЦЭКБС).
Неисправность DF019 "Не выполнено программирование всех 4 датчиков зимнего комплекта''
присутствует, если датчики зимнего комплекта не запрограммированы в ЦЭКБС, а был выбран зимний
комплект.
В меню "Состояние" выделите занесенный в память тип комплекта колес (зимний или летний).
В меню "Состояние" выделите для запомненного типа комплекта шин зарегистрированные коды
датчиков.
Выполните программирование кодов всех четырех датчиков в соответствии с процедурой SC002
"Программирование кодов всех четырех датчиков'' указанной в разделе ''Ремонт'' настоящей
ноты.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Обработайте другие возможные неисправности.
Переведите карточку в считывающем устройстве в 1-е фиксированное
положение и проведите дорожное испытание, а затем проверку при помощи
диагностического прибора.

UCH B/C 84 version 2
