Renault Scenic, Scenic 2. Руководство - часть 655

КСЕНОНОВЫЕ ЛАМПЫ

Диагностика - Интерпретация неисправностей

80C

80C-19

№ программы: V010

№ VDIAG: 05

DF008

ПРИСУТСТВУЮЩАЯ

ИЛИ

ЗАПОМНЕННАЯ

НЕИСПРАВНОСТЬ

ЦЕПЬ ДАТЧИКА ВЫСОТЫ ПЕРЕДНЕЙ ЧАСТИ КУЗОВА

1.DEF  :  Сигнал за пределами верхнего ограничения
2.DEF  :  Сигнал за пределами нижнего ограничения
3.DEF   : Сигнал вне предела инициализации
4.DEF

:  Нарушение работы электронных схем

УКАЗАНИЯ

Если неисправность определяется как присутствующая после дорожного
испытания.

1.DEF

УКАЗАНИЯ

Отсутствуют.

Проверьте подсоединение датчика высоты передней части кузова.
При необходимости устраните неисправность.
Проверьте состояние тяги привода датчика.
При ее повреждении сигнал датчика выходит за пределы ограничения.
Проверьте состояние жгута проводов датчика высоты передней части кузова (на отсутствие
пережатия, обрывов и т. п.).
При необходимости устраните неисправность.

2.DEF

УКАЗАНИЯ

Отсутствуют

Проверьте подсоединение датчика высоты передней части кузова.
При необходимости устраните неисправность.
Проверьте состояние тяги привода датчика.
При ее повреждении сигнал датчика выходит за пределы ограничения.
Проверьте состояние жгута проводов датчика высоты передней части кузова (на отсутствие
пережатия, обрывов и т. п.).
При необходимости устраните неисправность.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Включите ближний свет фар и убедитесь, что установка выполнена.
Если установка не произведена, обработайте неисправности системы.
Выполняйте механическую регулировку фар после каждой калибровки ЭБУ.
Проведите дорожное испытание, а затем проверку при помощи диагностического
прибора.

Ксеноновые лампы J84

Издание 3-е

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

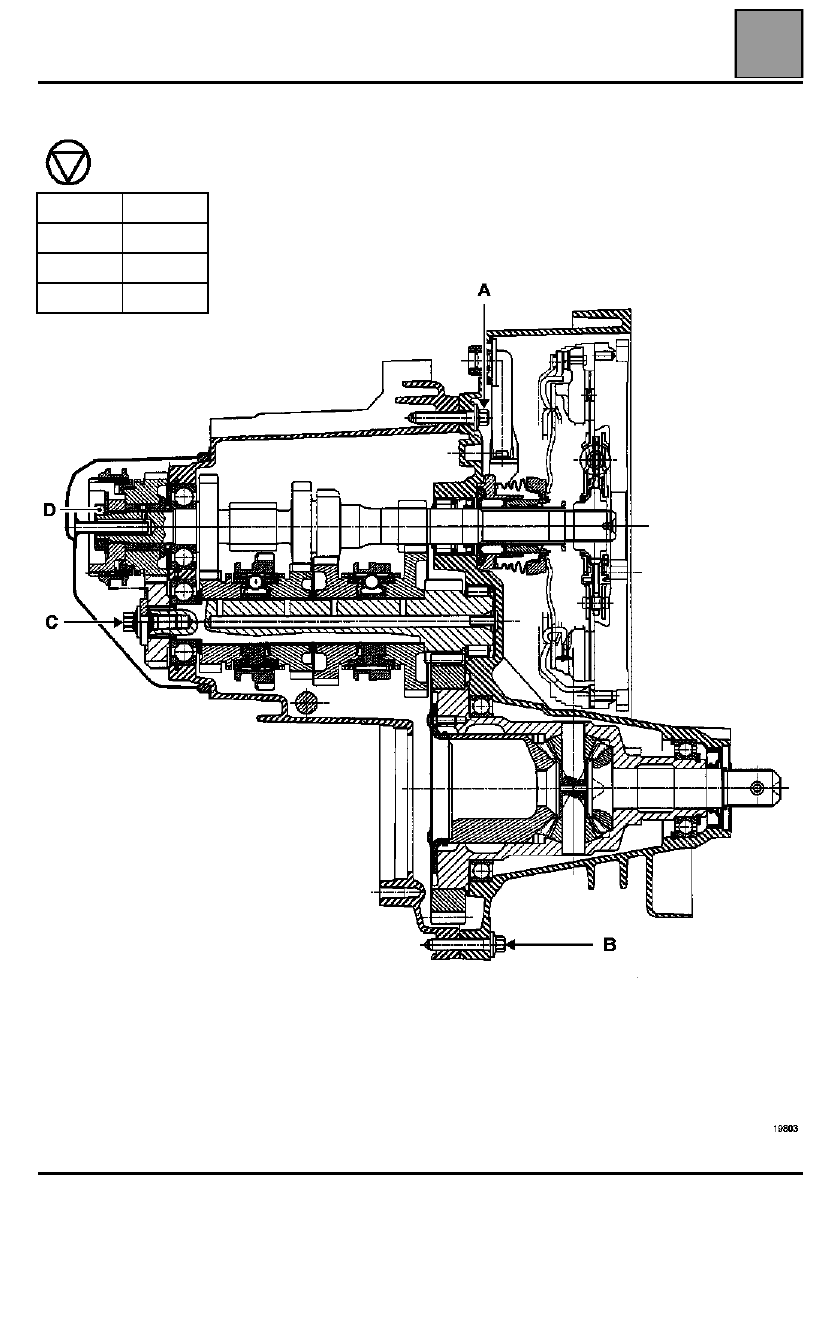

Чертеж и моменты затяжки, даН.м

21

21-1

121

МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

Чертеж и моменты затяжки, даН.м

КОРОБКА ПЕРЕДАЧ JH

A

2,5

B

2,5

C

7

D

19

КСЕНОНОВЫЕ ЛАМПЫ

Диагностика - Интерпретация неисправностей

80C

80C-20

№ программы: V010

№ VDIAG: 05

DF008

ПРИСУТСТВУЮЩАЯ

НЕИСПРАВНОСТЬ

ПРОДОЛЖЕНИЕ 1

3.DEF

УКАЗАНИЯ

Отсутствуют

Проверьте подсоединение датчика высоты передней части кузова.
При необходимости устраните неисправность.
Проверьте состояние тяги привода датчика.
При ее повреждении сигнал датчика выходит за пределы ограничения.
Проверьте состояние жгута проводов датчика высоты передней части кузова
(на отсутствие пережатия, обрывов и т. п.).
При необходимости устраните неисправность.

4.DEF

УКАЗАНИЯ

Отсутствуют

Если неисправность DF008 выводится как "Неисправность электронных схем ЭБУ", обратитесь
в службу технической поддержки Techline.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Включите ближний свет фар и убедитесь, что установка выполнена.
Если установка не произведена, обработайте неисправности системы.
Выполняйте механическую регулировку фар после каждой калибровки ЭБУ.
Проведите дорожное испытание, а затем проверку при помощи диагностического
прибора.

Ксеноновые лампы J84

Издание 3-е

КСЕНОНОВЫЕ ЛАМПЫ

Диагностика - Интерпретация неисправностей

80C

80C-21

№ программы: V010

№ VDIAG: 05

DF009

ПРИСУТСТВУЮЩАЯ

ИЛИ

ЗАПОМНЕННАЯ

НЕИСПРАВНОСТЬ

ЦЕПЬ ДАТЧИКА ВЫСОТЫ ЗАДНЕЙ ЧАСТИ КУЗОВА

CC.0 : Замыкание на "массу".
CC.1 : Короткое замыкание на + 12 В
1.DEF :   Отсутствие сигнала
2.DEF :   Сигнал за пределами верхнего ограничения
3.DEF :  Сигнал за пределами нижнего ограничения
4.DEF : Сигнал вне предела инициализации
5.DEF : Несоответствие сигнала

УКАЗАНИЯ

Если неисправность определяется как присутствующая после дорожного
испытания.

CC.0

УКАЗАНИЯ

Отсутствуют.

Проверьте состояние контактов и надежность соединения разъемов ЭБУ ксеноновых ламп и датчика
высоты задней части кузова.
Убедитесь в отсутствии обрыва и замыкания на "массу" в цепях:

Контакт 6 разъема датчика высоты задней части кузова

  Контакт 3 разъема ЭБУ

ксеноновых ламп

Контакт 5 разъема датчика высоты задней части кузова

  Контакт 8 разъема ЭБУ

ксеноновых ламп

После этого убедитесь в отсутствии замыкания в этой цепи на "массу".
Если неисправность сохраняется, обратитесь в службу технической поддержки Techline.

CC.1

УКАЗАНИЯ

Отсутствуют.

Проверьте состояние выводов и надежность соединения разъемов ЭБУ ксеноновых ламп и датчика
высоты задней части кузова.
Проверьте отсутствие обрыва и замыкания на + 12 В в цепи:

Контакт 6 разъема датчика высоты задней части кузова

  Контакт 3 разъема ЭБУ

ксеноновых ламп

Контакт 5 разъема датчика высоты задней части кузова

  Контакт 8 разъема ЭБУ

ксеноновых ламп

После этого убедитесь в отсутствии замыкания в этой цепи на "массу".
Если неисправность сохраняется, обратитесь в службу технической поддержки Techline.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Включите ближний свет фар и убедитесь, что установка выполнена.
Если установка не произведена, обработайте неисправности системы.
Выполняйте механическую регулировку фар после каждой калибровки ЭБУ.
Проведите дорожное испытание, а затем проверку при помощи диагностического
прибора.

Ксеноновые лампы J84

Издание 3-е
