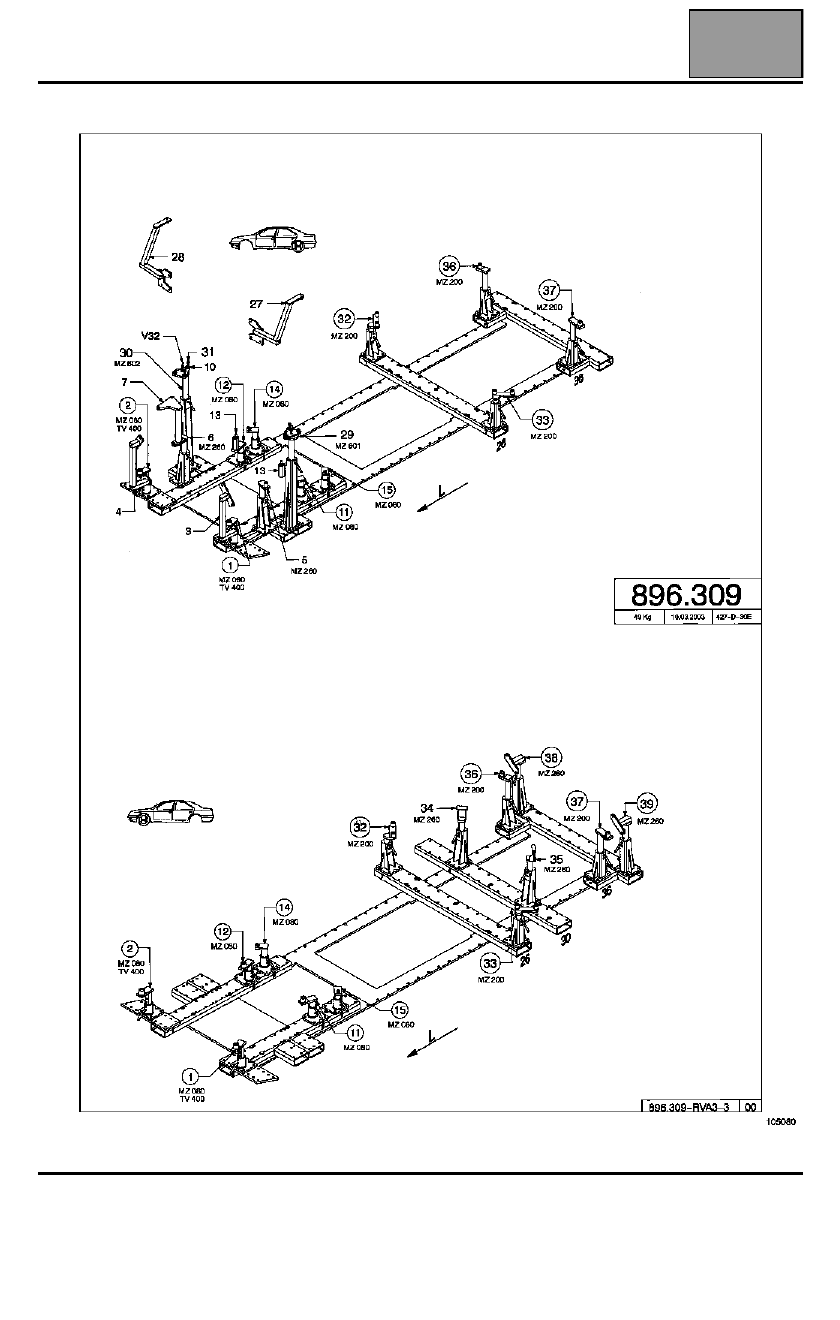

ОБОРУДОВАНИЕ И СПЕЦИНСТРУМЕНТ ДЛЯ КУЗОВНЫХ РАБОТ

Стенд для ремонта кузова

05B

05B-3

84A

-

18

ОРГАНЫ



УПРАВЛЕНИЯ



И



СИГНАЛИЗАЦИЯ

Переключатель



корректора



фар

:

Снятие



и



установка

84A

СНЯТИЕ

С н и м и т е



панель



выключателя



с



помощью

небольшой



отвертки

.

Разъедините



разъемы

.

Отсоедините



переключатель



корректора



фар



от

панели

.

ВНИМАНИЕ

!

Имеются



две



модели



узла

:

-

с



регулятором



яркости



освещения



приборов

для



моделей



с



климатической



установкой



с

ручным



управлением

,

-

с



регулятором



яркости



освещения



приборов

для



моделей



с



климатической



установкой



с

автоматическим



управлением

.

103166

Примечание

:

Регулятор



яркости



освещения



приборов



и

переключатель



корректора



ф а р



выполнены

как



одно



целое

.

84A

-

19

ОРГАНЫ



УПРАВЛЕНИЯ



И



СИГНАЛИЗАЦИЯ

Регулятор



яркости



освещения



приборов

:

Подключение

84A

Проверка

 «

регулятора



яркости



освещения



приборов

  »

на



автомобилях



с



климатической



установкой



с



ручным



управлением

 (

с



помощью



омметра

)

Проверка

 «

регулятора



яркости



освещения



приборов

  »

на



автомобилях



с



климатической



установкой



с



автоматическим



управлением

 (

с



помощью



омметра

)

101620

Контакт

Наименование

3

Сигнал



габаритных



огней

4

«

Масса

»

5

Выход



регулятора



яркости

освещения



приборов

6

Управление



исполнительными

механизмами



корректора



фар

7

Электропитание

Контакт

Значение

4

и

 5

0 - 80

Ом

Контакт

Значение

4

и

 5

0 – 1000

Ом

7

3

84A

-

20

ОРГАНЫ



УПРАВЛЕНИЯ



И



СИГНАЛИЗАЦИЯ

Внутреннее



зеркало



заднего



вида

:

Подключение

84A

Зеркало



з а д н е г о



в и д а



м о ж е т



б ы т ь



снабжено

системой



изменения



тонировки



в



зависимости



от

освещенности

 (

электрохромное



покрытие

).

Работа



системы



основана



на



сравнении



значений



освещенности,



получаемых



от



двух



датчиков

:

-

датчика

 (1),

расположенного



со



стороны



ветрового

стекла,

- (2)

датчика

,

расположенного



со



стороны



зеркала

.

18935

101621

1

2

Контакт

Назначение

1

Электропитание

2

"

Масса

"

3

Не



используется

4

Не



используется

Примечание

:

Электрохромную



систему



м ожно



п р о верить

,

заслонив



о т



света



датчик

 ( 1)   (

при



подаче

  «+»

п о с л е



включения



замка



зажигания

).

Зеркало

должно



постепенно



затемняться

.
