ОБЩИЕ ДАННЫЕ

Идентификация

01C

01C-3

Идентификация

РАСПОЛОЖЕНИЕ НА АВТОМОБИЛЕ
ИДЕНТИФИКАЦИОННОЙ ТАБЛИЧКИ

1

Национальный тип автомобиля и номер
кузова. Эти сведения также (указаны на
маркировке B)

2

MTMA (Максимально разрешенная масса
автомобиля)

3

MTR (Максимально разрешенная масса
автомобиля с прицепом)

4

MTMA (Максимально разрешенная нагрузка
на переднюю ось)

5

MTMA (Максимально разрешенная нагрузка
на заднюю ось)

6

Технические характеристики автомобиля

7

Номер краски

8

Уровень комплектации

9

Тип автомобиля

10

Код обивки салона

11

Дополнение к комплектации оборудования

12

Заводской номер

13

Код отделки салона

Издание 2-е

РЕМОНТ ПОВРЕЖДЕННОГО КУЗОВА

Сочетаемость при ударах

03B

03B-9

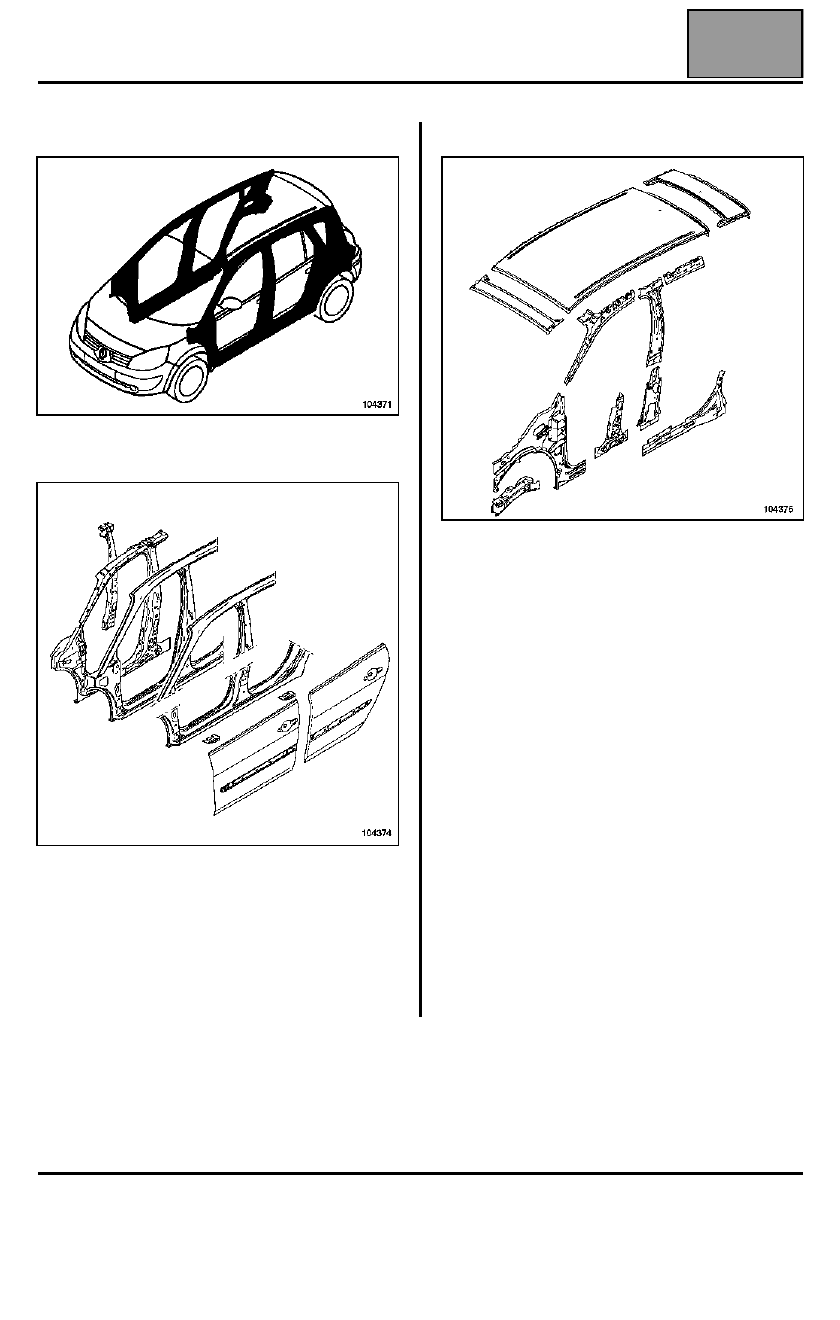

БОКОВОЙ УДАР

1-

ая

 степень повреждения

Панель передней двери
Панель задней двери
Панель порога
Верхняя секция боковины кузова
Передняя стойка
Средняя стойка кузова
Передняя часть боковины кузова
Усилитель передней части боковины кузова
Элемент жесткости усилителя средней стойки

2-

ая

 степень повреждения

Передняя внутренняя стойка
Усилитель брызговика
Внутренняя панель стойки проема ветрового
стекла
Элемент жесткости усилителя средней стойки
Верхняя часть внутренней панели средней стойки
Нижняя часть внутренней панели средней стойки
Задняя накладка панели порога
Крыша

81B

-

6

ПРИБОРЫ



ВНУТРЕННЕГО



ОСВЕЩЕНИЯ

Фонарь



освещения



порога



двери

:

Снятие



и



установка

81B

Автомобили



могут



б ы т ь



оснащены



отдельными

фонарями



освещения

,

управляемыми



ЦЭКБС



при

открытии



вещевых



ящиков



под



полом



с о



стороны

водителя



и л и



пассажира

;

п р и



э т о м



загорается

только



фонарь



с



соответствующей



стороны

.

СНЯТИЕ

Приспособление

  (Car. 1597)

устанавливайте



на

сторону

 (1)

фонаря

.

Снимите



фонарь



освещения



нижней



части



двери

.

УСТАНОВКА

Вставьте



разъем



внутрь



двери

.

Установите



фонарь



на



место

,

нажав



на



него



с

противоположной



стороны

.

Необходимые



приспособления



и



специнструмент

Car. 1597

Р ы ч а г



для



снятия

держателей



заднего

поручня

103818

103868

1

1

81B

-

7

ПРИБОРЫ



ВНУТРЕННЕГО



ОСВЕЩЕНИЯ

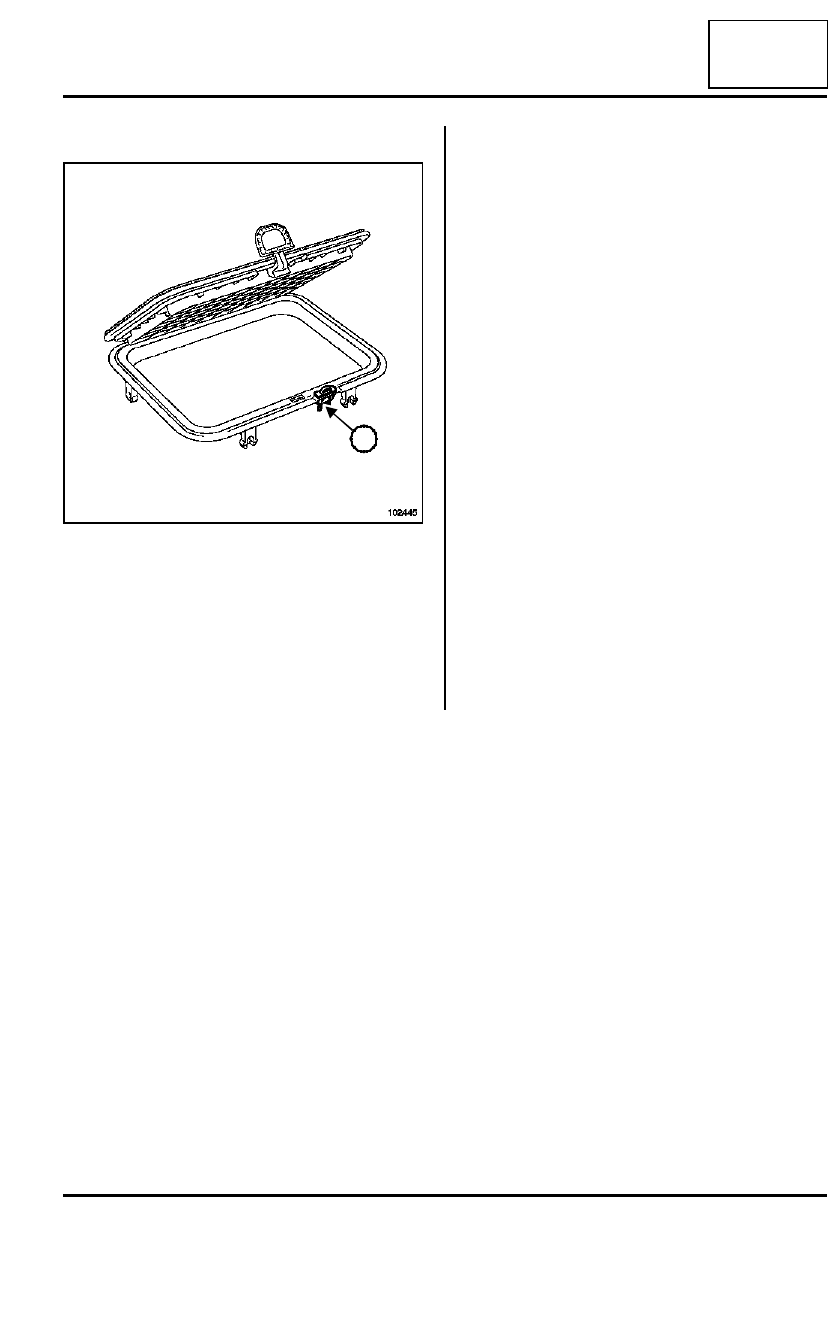

Выключатель



подсветки



порога



двери

:

Снятие



и



установка

81B

СНЯТИЕ

Снимите

:

-

крышку



вещевого



отделения

,

- (1)

выключатель

,

нажав



на



язычки

.

УСТАНОВКА

Установка



производится



в



порядке

,

обратном

снятию

.

102445

1
