ЭУР

Диагностика - Вводная часть

36B

36B-2

ЭУР

№ Vdiag: 04, 06, 08 и 0C

Для отключения "+" после замка зажигания выполните следующее:
– отключите диагностический прибор,
– дважды кратковременно нажмите (менее чем на 3 секунды) на кнопку запуска двигателя,
– убедитесь в прекращении принудительной подачи "+" после замка зажигания по погасанию сигнальных

ламп ЭБУ на щитке приборов.

Неисправности

Неисправности определяются как присутствующие или как запомненные (появившиеся при определенных
условиях и затем исчезнувшие или же продолжающие иметь место, но не обнаруживаемые в текущих
условиях).

Состояние "присутствующая неисправность" или "запомненная неисправность" должно
рассматриваться при подключении диагностического прибора после подачи "+" после замка зажигания (без
воздействия на элементы данной системы).

Присутствующие неисправности обрабатываются по схеме, описанной в разделе "Интерпретация
неисправностей".

При наличии запомненной неисправности следует отметить отображенные неисправности и выполнить
действия в соответствии с подразделом "Указания".

Если неисправность подтверждается после выполнения операций, приведенных в подразделе "Указания",
неисправность признается присутствующей. Обработайте неисправность.
Если неисправность не подтверждается проверьте:

– электрические цепи, относящиеся к неисправному прибору или нарушенной функции,
– разъемы этих цепей (на отсутствие следов окисления, погнутых выводов и т. п.),
– сопротивление определенного неисправным элемента,
– состояние проводов (есть ли оплавленная или срезанная изоляция, следы трения и т. п.),

Контроль соответствия

Целью контроля соответствия является проверка данных, которые при их рассогласовании не вызывают
неисправностей, отображаемых диагностическим прибором. Следовательно, этот этап позволяет:

– выполнить диагностику неисправностей, которые не распознаются как неисправности, однако могут

соотноситься с жалобой владельца,

– проверить работоспособность системы и убедиться, что неисправность после ремонта не появится

снова.

В данном разделе представлена диагностика состояний и параметров, а также условия ее проведения.

Если состояние не соответствует норме или если параметр находится за пределами допуска, см.
соответствующую страницу диагностики.

Жалобы владельца - Алгоритм поиска неисправностей

Если при проверке с помощью диагностического прибора неисправностей не выявлено, но неисправность по
жалобе владельца сохраняется, то неисправность следует устранять, исходя из жалобы владельца.

Общая схема выполнения диагностики приведена на следующей странице в виде блок-схемы.

Издание 2-е

ЭУР

Диагностика - Вводная часть

36B

36B-3

ЭУР

№ Vdiag: 04, 06, 08 и 0C

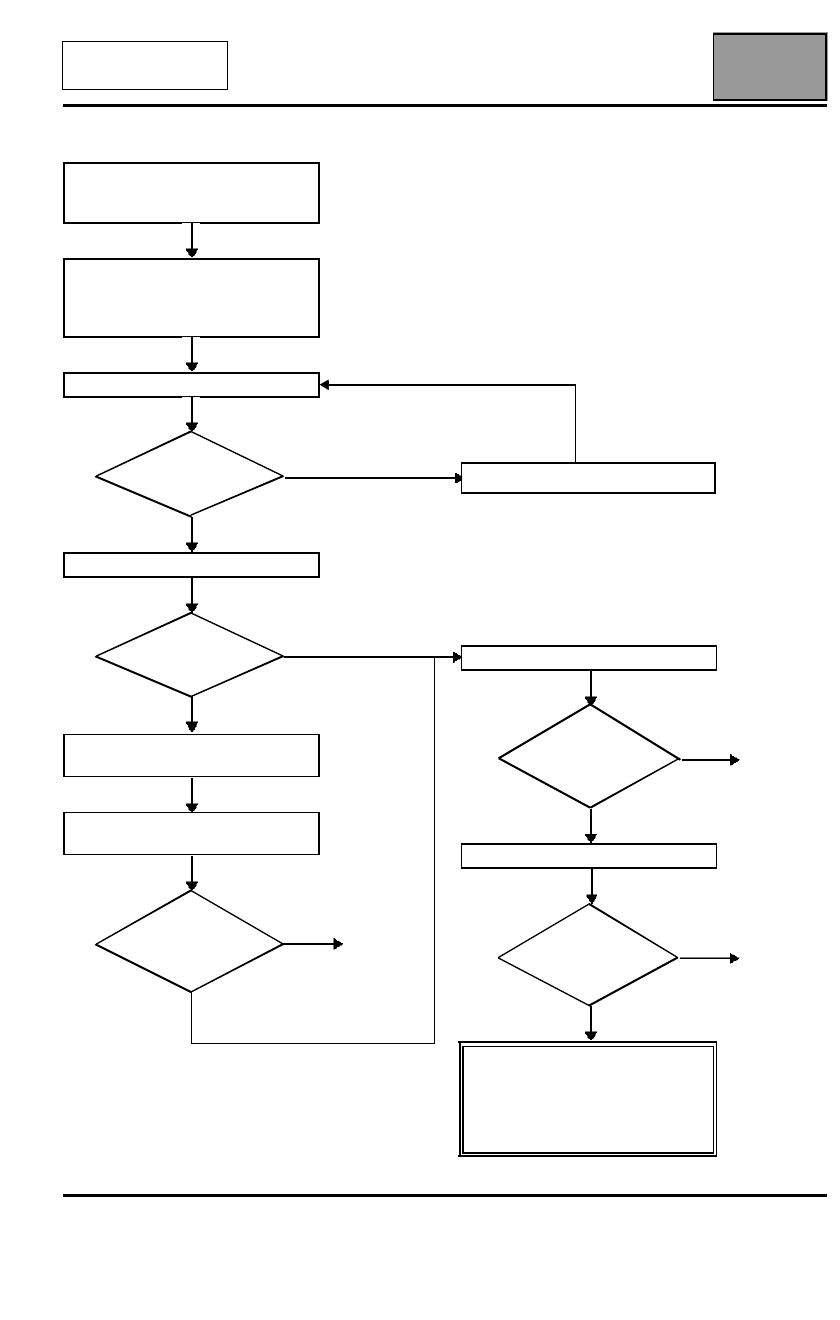

4. ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ

Проверьте заряженность

аккумуляторной батареи и

исправность предохранителей

Распечатайте бланк карточки

диагностики системы (имеется в

приборе CLIP и в Руководстве по

ремонту или Технической Ноте)

Подключите прибор CLIP

нет

Есть ли режим

диалога с ЭБУ?

да

Считывание кодов неисправностей

нет

Наличие

неисправностей

да

Обработка присутствующих

неисправностей

Обработка запомненных

неисправностей

нет

Признак

неисправности

сохранился

Неисправ-
ность
устранена

да

См. АПН № 1

Выполните контроль соответствия

нет

Признак

неисправности

сохранился

Неисправ-
ность
устранена

Используйте АПН

нет

Признак

неисправности

сохранился

Неисправ-
ность
устранена

Обратитесь в службу

технической поддержки

Techline с предоставлением

заполненной карточки

диагностики

Издание 2-е

ЭУР

Диагностика - Вводная часть

36B

36B-4

ЭУР

№ Vdiag: 04, 06, 08 и 0C

4. ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ (продолжение)

Проверка электропроводки:

Трудности при диагностике:
При разъединении разъемов и/или перемещении жгутов проводов причина неисправности может быть сразу
же устранена.
Измерения напряжения, сопротивления и сопротивления изоляции обычно дают правильные значения
измеряемых величин, особенно, если в момент проверки неисправность не является присутствующей
(является запомненной).

Визуальная проверка:
Отыщите следы повреждений в моторном отсеке и салоне.
Тщательно проверьте защитные кожухи, целостность изоляции и правильность прокладки жгутов проводов.
Отыщите следы окисления.

Проверка на ощупь:
При шевелении и скручивании жгутов проводов используйте диагностический прибор, чтобы установить
момент перехода неисправности из состояния "запомненная" в состояние "присутствующая".
Убедитесь, что разъемы надежно зафиксированы.
Слегка "пошевелите" разъемы.
Скрутите жгут проводов.
Если произошло изменение состояния неисправности, попытайтесь установить ее причину.

Проверка отдельных элементов:
Разъедините разъемы и проверьте состояние зажимов и контактов, а также их обжатие (на изоляции не
должно быть следов обжатия).
Проверьте, что зажимы и контакты надежно зафиксированы в гнездах разъема.
Убедитесь, что при соединении разъема зажимы и контакты не выдавливаются из своих гнезд.
Проверьте контактное нажатие зажимов с помощью контактного вывода подходящего типа.

Проверка сопротивления:
Сначала проверьте целостность всей цепи, затем по отдельным участкам.
Определите, нет ли короткого замыкания на "массу", на + 12 В или с другим проводом.

При обнаружении неисправности устраните ее или замените электропроводку.

Издание 2-е

АВТОМАТИЧЕСКИЙ СТОЯНОЧНЫЙ ТОРМОЗ

Диагностика - Контроль соответствия

37B

37B-67

АСТ

№ Vdiag: 04

Проверяемая подфункция: АВТОМАТИЧЕСКОЕ ВЫКЛЮЧЕНИЕ СТОЯНОЧНОГО

ТОРМОЗА (продолжение 4)

Позиция

Функция

Параметр или

состояние

Проверка или действие

Индикация и

примечания

Диагностика

Автомати-
ческий
стояночный
тормоз
(продолжение)

ET011:

Стояночный
тормоз

Без воздействия на
ручку: НЕАКТИВНО.
При выключении
АСТ: Выключен
При включении
тормоза на стоянке:
СОСТОЯНИЕ 1:
затормаживание на
стоянке.
При аварийном
торможении в
движении:
СОСТОЯНИЕ 2:
торможение в
движении (при
скорости выше
10 км/ч). При
неисправности
системы:
НЕИСПРАВНА

Если состояние не
соответствует норме,
выполните диагностику
неисправности: DF043
"Электродвигатель
привода стояночного
тормоза".

11

Угол наклона
автомобиля

PR003:

Значение
уклона

На горизонтальной
площадке значение
равно:
- 1 d°°°° < X < + 1 d°°°°
На уклоне диапазон
значений:
- 25 d°°°° < X < + 25 d°°°°

Если на горизонтальной
площадке значение не
равно 0 d°°°° ±

±

±

± 1: Выполните

снова инициализацию угла
наклона (управление
находится в ремонтном
режиме/программирование
диагностического прибора).

АСТ J84 -  1.1

Издание 2-е
