40A

-

91

ОБЩИЕ



СВЕДЕНИЯ

Болтовое



соединение



с



приварной



шпилькой

:

Ремонт

40A

Ремонт



приварной



шпильки



выполняется



заменой

.

I -

РАЗБОРКА

Срежьте



шпильку



вровень



с



поверхностью



детали

.

Если



п р и



срезке



шпильки



на



д е т а л и



к у з о в а

появились



разрывы

,

заварите



их



электросваркой



в

среде



защитного



газа

.

Зачистите



остатки



шпильки



или



сварной



шов

II -

УСТАНОВКА



ПРИВАРНОЙ



ШПИЛЬКИ

Приварите



шпильку



контактной



сваркой

,

используя

сварочный



аппарат



с



соответствующей



головкой

.

110146

110145

110144

ВНИМАНИЕ

!

Примите



меры

,

что б ы



не



повредить



деталь

кузова



при



операции



разборки

.

110148

40A

-

92

ОБЩИЕ



СВЕДЕНИЯ

Болтовое



соединение



с



зачеканенной



шпилькой

:

Ремонт

40A

Ремонт



обжимной



шпильки



выполняется



заменой

.

Установка



новой



шпильки



производится



с



помощью

приспособления

 car. 1504.

I -

РАЗБОРКА

Если



стержень



шпильки



сохранился

,

срежьте



его

вровень



с



обжимной



канавкой

.

Сошлифуйте



обжимную



канавку

.

Выбейте



остатки



стержня



шпильки

.

Если



за



резьбовым



отверстием



имеется



скрытая

полость

,

перед



установкой



болта



введите



в



нее

воскообразный



антикоррозионный



состав

,

чтобы

закрепить



стружку



и



стержень



шпильки

.

II -

СБОРКА

Нанесите



герметизирующую



мастику



1

по

окружности



стержня



шпильки

.

Установите



и



обожмите



шпильку

.

После



обжима



шпильки



проверьте

перпендикулярности



е

е



о с и



относительно

поверхности



детали

.

110149

110150

110304

110302

1

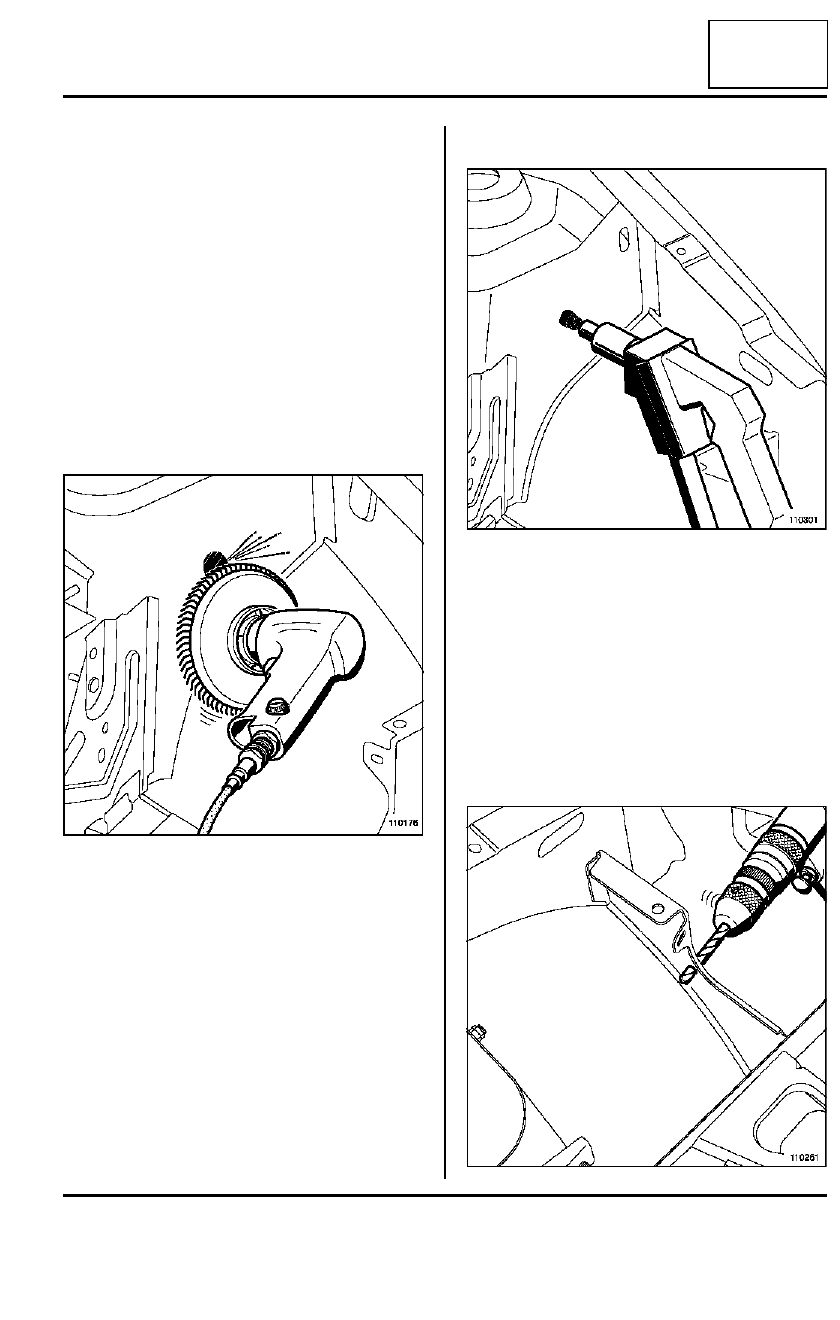

40A

-

93

ОБЩИЕ



СВЕДЕНИЯ

Болтовое



соединение



для



электрической

 "

массы"

:

Ремень



установлен

:

40A

Установка



шпильки



соединения



с

 "

массой

"

электропроводки



может



выполнять



тремя



способами

:

-

Контактной



сваркой

,

-

С



помощью



электрозаклепки

,

в ы п о л н е н н о й

электросваркой



в



среде



защитного



газа

,

если

о т в е р с т и е



д о с т у п н о



с



противоположной



от

шпильки



стороны

.

-

Приваркой



шпильки



п о



окружности



стержня

электросваркой



в



среде



защитного



газа

,

если

отверстие



недоступно



с



противоположной



от

шпильки



стороны

.

I -

СОЕДИНЕНИЕ



КОНТАКТНОЙ



СВАРКОЙ

1 -

Подготовка



соединения

Очистите



наружную



поверхность



детали



в



месте

установки



шпильки

.

2 -

Приварка

Приварите



ш п и л ь к у



с



п о м о щ ь ю



аппарата

контактной



сварки

,

с



соответствующей



головкой

.

II -

СОЕДИНЕНИЕ



С



ПОМОЩЬЮ



ЭЛЕКТРОЗАКЛЕПКИ

Необходим



д о с т у п



к



месту



с в а р к и



с

противоположной



от



шпильки



стороны

.

1 -

Подготовка



соединения

110176

110301

110261
