КЛИМАТИЧЕСКАЯ УСТАНОВКА

Диагностика - Общий принцип работы системы

62A

62A-15

Климатическая установка

с ручным управлением и

Климатическая установка

с автоматическим

управлением

Блок-схема управления компрессором кондиционера

ET143 Запрос на
кондиционирование
воздуха 1
(автоматическая
климатическая
установка)

Панель управления

Автоматической

климатической установки

ET029 Выключатель
кондиционера
(климатическая
установка с ручным)
управлением

ET030 Запрос на
кондиционирование
воздуха 2

ЦЭКБС

ET088 Запрос на
включение
компрессора
кондиционера

ЭБУ системы Впрыска топлива

ET004 Разрешение
на включение
кондиционера.

Блок Защиты и Коммутации

Управление
по проводной связи

Особенности:
На данной блок-схеме показаны этапы
передачи запроса на включение
компрессора кондиционера. В блок-
схему не включены элементы,
запрещающие передачу этого запроса
(информация о работе вентилятора
салона, передаваемая на ЦЭКБС
в варианте климатической установки
с ручным управлением, информация
о величине давление хладагента,
предназначенная для ЭБУ системы
впрыска и т.д.).
Если компрессор не включается
(один из этих запросов не передается):
Выполните контроль соответствия.

Компрессор

кондиционера

Пояснения:

 Информация

по мультиплексной связи.

 Проводные связи

КЛИМ X84 - 1.1

ОБЩИЕ ДАННЫЕ

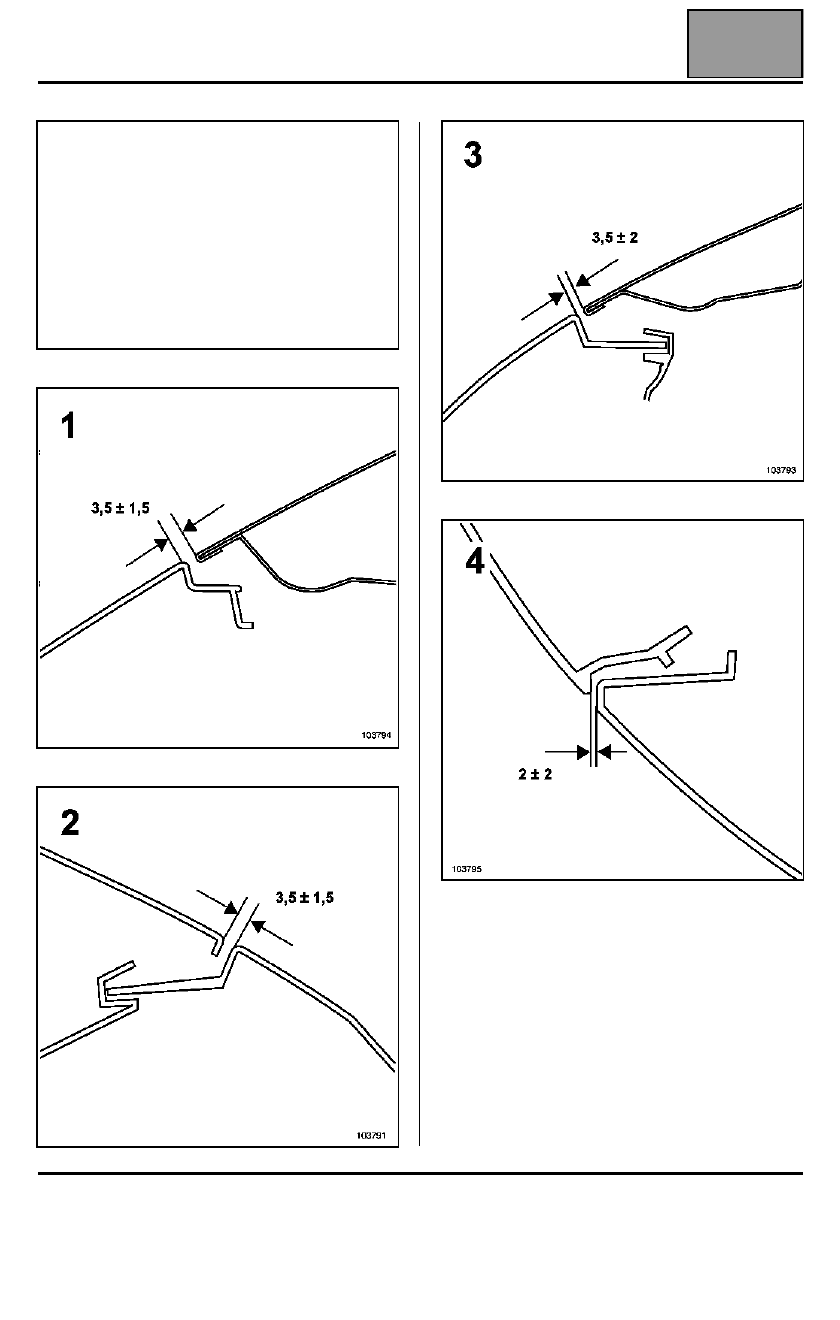

Наружные зазоры между панелями кузова

01C

01C-21

ВАЖНОЕ ЗАМЕЧАНИЕ
Значения зазоров даны для справки.
При регулировке обязательно соблюдайте
следующие правила:
– соблюдать симметричность по отношению

к противоположной стороне,

– обеспечить одинаковые зазоры и выступание

сопрягающихся элементов относительно
деталей кузова,

– проверять четкость открытия и закрытия

открывающихся элементов кузова и их
герметичность.

Издание 2-е

АВТОМАТИЧЕСКИЙ СТОЯНОЧНЫЙ ТОРМОЗ

Диагностика - Интерпретация неисправностей

37B

37B-18

АСТ

№ Vdiag: 04

Диагностика - Интерпретация неисправностей

DF003

ПРИСУТСТВУЮЩАЯ

ИЛИ

ЗАПОМНЕННАЯ

НЕИСПРАВНОСТЬ

ЭБУ

1.DEF:  Нарушение работы электронных схем
2.DEF:  Нарушение работы электронных схем
3.DEF:  На ЭБУ не подается напряжение питания

УКАЗАНИЯ

Условия проведения диагностики для запомненной неисправности:
Примените данную методику диагностики, если неисправность снова
определяется как присутствующая или запомненная после:
– удаления кода неисправности, перевода карточки в считывающем устройстве

в 1-е фиксированное положение с последующей установкой ее во 2-е
фиксированное положение (принудительное включение "+" после замка
зажигания: см. "Вводная часть").

Особенности:
Прежде, чем заменить ЭБУ автоматического стояночного тормоза, необходимо
сохранить данные прежнего ЭБУ (для автомобилей с механической коробкой
передач), как указано в разделе "Замена элементов системы".

1.DEF
2.DEF

УКАЗАНИЯ

Отсутствуют

Если неисправность является присутствующей или запомненной, обратитесь в службу технической
поддержки Techline.

3.DEF

УКАЗАНИЯ

Данная неисправность показывает, что ЭБУ
констатировал многочисленные перерывы питания
(микроотключения).
ПРИМЕЧАНИЕ:
Причиной данной неисправности могут быть
неоднократные отключения аккумуляторной батареи
или перепрограммирование ЭБУ.

Разъедините разъем ЭБУ автоматического стояночного тормоза (под днищем кузова у балки задней
подвески) и убедитесь в соответствии напряжения питания (величина напряжения должна быть равна
напряжению, замеренному на клеммах аккумуляторной батареи с точностью ± 0,5 В).
Проверьте отсутствие поврежденных, оборванных и закоротивших проводов в цепях:
Разъем ЭБУ автоматического стояночного тормоза

контакт H4

контакт G4

 цепь "+" до замка зажигания (предохранитель на 25 A блока 2 предохранителей

и реле в салоне под левым передним сиденьем)

контакт H2

контакт G2

 "масса"

ПРИМЕЧАНИЕ:
Если напряжение питания в норме, проверьте нет нарушения питания, пошевелив жгут проводов (у
промежуточного разъема под левым передним сиденьем и у разъема ЭБУ). При необходимости устраните
неисправность (см. схему электрооборудования автомобиля).

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Если ЭБУ был заменен (по запросу службы технической поддержки
Techline), выполните ввод в действие ЭБУ автоматического стояночного
тормоза (см. раздел "Замена элементов системы").
Выполните несколько включений и выключений стояночного тормоза, чтобы
проверить результаты ремонта.
Обработайте другие возможные неисправности.

АСТ J84 -  1.1

Издание 2-е

КЛИМАТИЧЕСКАЯ УСТАНОВКА

Диагностика - Считывание конфигураций и

конфигурации

62A

62A-16

Климатическая установка

с ручным управлением и

Климатическая установка

с автоматическим

управлением

Диагностика - Считывание конфигураций и

конфигурации

Конфигурации климатической установки

Считывание конфигураций климатической установки

ЭБУ

Конфигурация

Вариант

Примечания

ЭБУ климатической
установки (только
автоматической)

CF044 Тип автомобиля

B84-L84/J84/E84

Конфигурация с ручным
управлением (с помощью
диагностического
прибора CLIP)

CF117 Тип нагревательных
элементов

Не имеется/
1000 Вт/1800 Вт

ЦЭКБС

SC008 Тип ЦЭКБС

Сценарий
конфигурирования
(позволяющий
запрашивать все функции
ЦЭКБС).

ЭБУ системы впрыска
всех типов

X

X

Автоматическое
конфигурирование ЭБУ

Блок защиты и
коммутации

CF001 Тип генератора

– KCB1 90 BOSCH
– TG11 110 VALEO
– SG12 VALEO
– LIE8 150 BOSCH
– SG15L VALEO
– Генераторы

других типов

Конфигурация с ручным
управлением (с помощью
диагностического
прибора CLIP)

ЭБУ

Считываемые конфигурации

Вариант

Примечания

ЭБУ
климатической
установки

LC013 Тип автомобиля

B84/J84/E84

Отсутствуют

LC043 Нагревательные
элементы

Не имеется/
1000 Вт/1800 Вт

ЦЭКБС

LC013 Тип климатической
установки

автоматическая/
с ручным управлением/
система отопления
и вентиляции

Отсутствуют

LC030 Тип нагревательных
элементов

Не имеется/
1000 Вт/1500 Вт

LC011 Тип автомобиля

Все, кроме E8h

ЭБУ системы
впрыска S3000

Примечание:
данные операции
применимы только
для системы
впрыска S3000
(двигатели K4J,
K4M, F4R и F4R
с наддувом)

LC009 Климатическая установка

подключена/не
подключена

После первого запроса
на включение
компрессора:
LC009 подключен
LC016 с

LC016 Обработка сигнала
давления в холодильном
контуре

производится/не
производится

ET079 Наличие климатической
установки

да/нет

ET079

LC025 Нагревательные
элементы

производится/не
производится

Отсутствуют

Блок защиты и
коммутации

LC001 Tип генератора

– KCB1 90 BOSCH
– TG11 110 VALEO
– SG12 VALEO
– LIE8 150 BOSCH
– SG15L VALEO
– Генераторы других

типов

Отсутствуют

КЛИМ X84 - 1.1
