ОБЩИЕ ДАННЫЕ

Наименование деталей

01C

01C-13

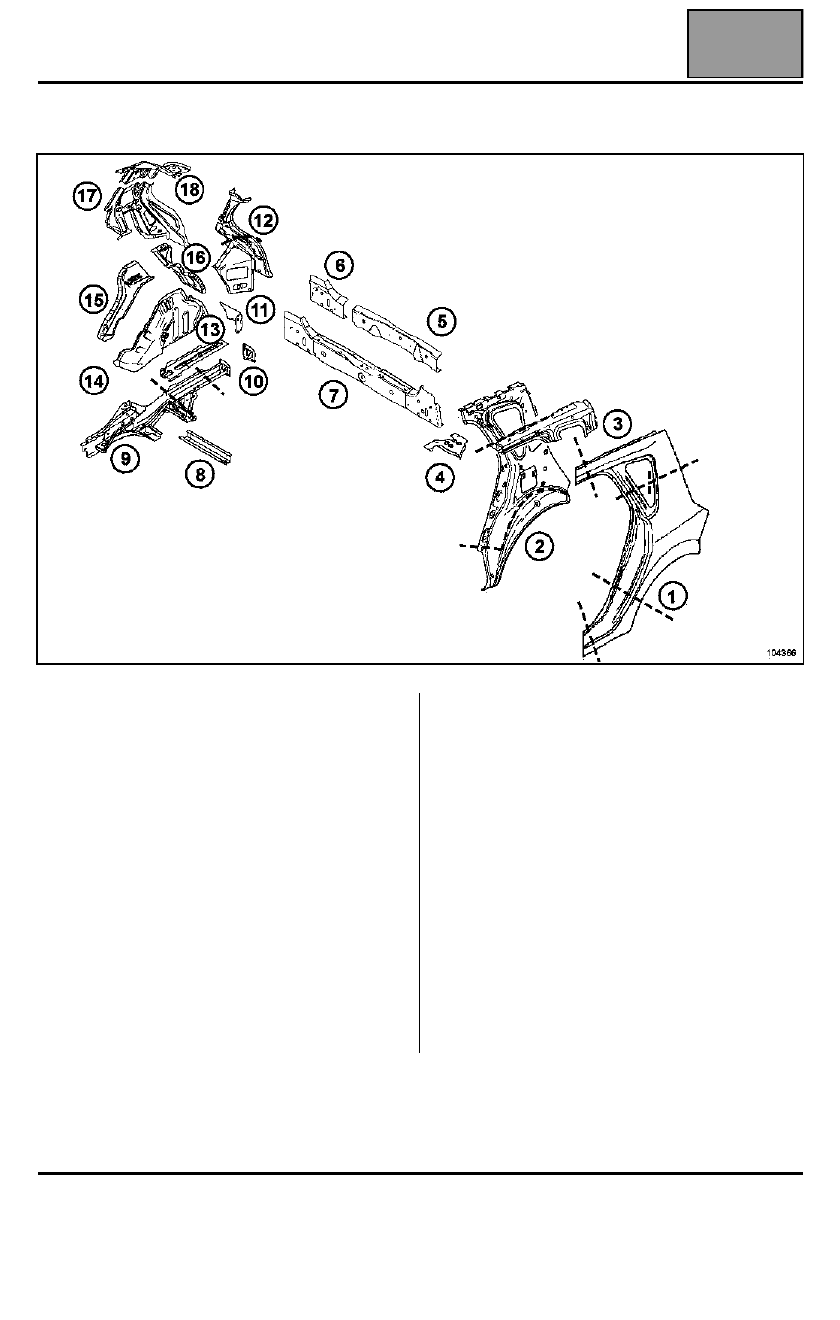

ЗАДНЯЯ ЧАСТЬ КУЗОВА

* Методика остается той же, но различаются размерами детали для автомобиля

Scénic long.

1

Панель заднего крыла* (44A-A)

2

Внутренняя панель боковины кузова*
(44A-M)

3

Верхний усилитель боковины* (44A-I)

4

Боковая часть крайней задней нижней
поперечины* (41D-D)

5

Задняя панель кузова (44A-L)

6

Внутренняя боковая панель задней панели
кузова* (44A-N)

7

Задняя панель кузова в сборе* (44A-M)

8

Центральная поперечина задней части пола
(41D-М)

9

Задний лонжерон* (41D-E)

10

Усилитель крепления крайней поперечины
(41D-В)

11

Задняя часть задней колесной арки*
(44A-G)

12

Панель крепления заднего фонаря* (44A-B)

13

Накладка задней части заднего лонжерона*
(41D-F)

14

Внутренняя задняя колесная арка* (44A-G)

15

Накладка передней части задней колесной
арки* (44A-E)

16

Накладка задней части задней колесной
арки (44A-F)

17

Внутренняя панель панели крепления
фонаря* (44A-C)

18

Усилитель боковины* (44A-K)

Издание 2-е

ЭУР

Диагностика - АПН

36B

ЭУР

№ Vdiag: 04, 06, 08 и 0C

АПН 5

Недостаточное усиление при низкой скорости и повышенное

усиление при высокой скорости

УКАЗАНИЯ

Отсутствуют

Проверьте напряжение аккумуляторной батареи автомобиля.
При необходимости устраните неисправность.
Убедитесь в правильности калибровки ЭБУ ET026 (см. дополнительные сведения по состоянию ET026 на
приборе Clip). При необходимости выполните калибровку ЭБУ с помощью команды SC001.
Проверьте соответствие параметра PR003 "Скорость автомобиля".
Выполните тест мультиплексной сети.
Проверьте целостность мультиплексной сети (см. главу  88B, Мультиплексная сеть).
Обработайте обнаруженные неисправности.
Если неисправность сохраняется, обратитесь в службу технической поддержки Techline.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Проведите дорожное испытание, а затем проверку при помощи диагностического
прибора.

DAETRW_V04_ALP05\DAETRW_V08_ALP05\DAETRW_V06_ALP05\DAETRW_V0C_ALP05

Издание 2-е

36B-54

Считать с помощью диагностического прибора (окно идентификации):

КАРТОЧКА ДИАГНОСТИКИ

Система: подушки безопасности и преднатяжители ремней безопасности

Страница 2/2

●

Идентификационные данные ЭБУ и замененных деталей системы

Складской номер детали 1

Складской номер детали 2

Складской номер детали 3

Складской номер детали 4

Складской номер детали 5

Складской номер ЭБУ

Номер по каталогу поставщика

Номер программы

Версия программного обеспечения

Номер калибровки.

Vdiag:

●

Неисправности, выявленные с помощью диагностического прибора

№

неисправности

Присутствующая

неисправность

Запомненная

неисправность

Наименование неисправности

Описание

●

Специальные сведения о системе

Общий пробег автомобиля перед появлением ощущений владельца:

Частота возникновения ощущений:

Через сколько времени после запуска двигателя?

●

Дополнительная информация

По каким причинам было принято
решение о замене ЭБУ?

Перечислите другие замененные
детали

Какие другие системы неисправны?

Мультиплексная

сеть

Электропроводка
Сиденья

Щиток приборов
Аккумуляторная батарея
Прочие

Контактный диск
Предохранитель

Дополнительные сведения:

FD 16

КАРТОЧКА

ДИАГНОСТИКИ

страницу распечатать или сделать копию - страницу распечатать или сделать копию

ПОДУШКА БЕЗОПАСНОСТИ - ПРЕДНАТЯЖИТЕЛИ РЕМНЕЙ БЕЗОПАСНОСТИ

Диагностика - Сводная таблица неисправностей

88C

Диагностика - Сводная таблица неисправностей

88C-87

ПОДУШКА БЕЗОПАС-

НОСТИ ACU4 Vdiag: 08

Неисправность

по диагности-

ческому прибору

Соответству-

ющий код DTC

Наименование по диагностическому прибору

DF001
DF002
DF010
DF028
DF034
DF039
DF040
DF053
DF060
DF065
DF066

DF067

DF068
DF069
DF070
DF071
DF072
DF074
DF075
DF077
DF091
DF193
DF194
DF210

DF212

DF213

DF214
DF227
DF228

DF232

DF233

DF234
DF239
DF240

DF241

DF242

9080
9042
9040
9041

907E

9035
9036
9031
9050
9031

900E

900D

900C
900A

9009
9008
9007
9006
9005

900B

9034

907C

907F
9014

901A

901B

9034
9026
9027

9051

9052

9053
9017
9001

9002

907B

ЭБУ
Напряжение питания ЭБУ
Цепь сигнальной лампы неисправности
Цепь сигнальной лампы состояния подушки безопасности пассажира
Блокировка ЭБУ.
Цепь датчика бокового удара со стороны водителя
Цепь датчика бокового удара со стороны пассажира
Конфигурация датчика положения сиденья водителя
Мультиплексная сеть
Цепь датчика положения сиденья водителя.
Цепь задней боковой грудной подушки безопасности со стороны
пассажира
Цепь задней боковой грудной подушки безопасности со стороны
водителя
Цепь передней боковой грудной подушки безопасности пассажира
Цепь надувной шторки безопасности со стороны пассажира
Цепь надувной шторки безопасности со стороны водителя
Цепь 2 фронтальной подушки безопасности водителя
Цепь 1 фронтальной подушки безопасности водителя
Цепь 2 фронтальной подушки безопасности пассажира
Цепь 1 фронтальной подушки безопасности пассажира
Цепь боковой грудной подушки безопасности водителя
Цепь выключателя блокировки подушки безопасности
Изменение состояния блокировки подушки безопасности пассажира
Замена ЭБУ после столкновения
Цепь преднатяжителей плечевых ветвей передних ремней
безопасности
Цепь задней фронтальной подушки безопасности. со стороны
водителя
Цепь задней фронтальной подушки безопасности. со стороны
пассажира
Конфигурация выключателя блокировки подушки безопасности
Цепь датчика заднего ремня безопасности со стороны водителя
Цепь датчика заднего ремня безопасности со стороны переднего
пассажира
Цепь датчика преднатяжителя плечевой лямки ремня безопасности
водителя
Цепь датчика преднатяжителя плечевой лямки ремня безопасности
пассажира
Цепь датчика присутствия пассажира
Цепь датчика катушек задних ремней безопасности
Цепь подушки безопасности в подушке сиденья или преднатяжителя
поясной лямки безопасности водителя
Цепь подушки безопасности в подушке сиденья/преднатяжителя
поясной лямки ремня безопасности пассажира
Конфигурация расположения рулевого управления

ACU4 Vdiag08 TTX84 1.0
