УПРАВЛЕНИЕ ОТКРЫВАЮЩИМИСЯ ЭЛЕМЕНТАМИ

Диагностика - АПН

87C

87C-54

VSC

№ VDIAG: 04

Автомобили с механической коробкой передач

Автомобили с автоматической коробкой передач

АПН 21

Несвоевременный запуск двигателя

УКАЗАНИЯ

Проведите диагностику функции.

Проверьте исправность датчика хода педали сцепления.
Для этого проверьте в ЦЭКБС соответствие состояния ET048 "Положение педали сцепления".
При несоответствии примените методику диагностики неисправности DF003 "Цепь датчика хода
педали сцепления".

Проверьте исправность выключателя стоп-сигнала.
Для этого проверьте в ЦЭКБС соответствие состояния ET047 "Положение педали тормоза".
При несоответствии примените методику диагностики неисправности DF004 "Цепь выключателя
стоп-сигнала".

Проверьте исправность датчика положения рычага переключения передач.
Для этого проверьте в блоке защиты и коммутации соответствие состояния ET005 "Положение
рычага переключения передач механической коробки передач".
При несоответствии примените методику диагностики состояния ET005.

Если неисправность сохраняется, обратитесь в службу технической поддержки Techline.

Проверьте исправность выключателя стоп-сигнала.
Для этого проверьте в ЦЭКБС соответствие состояния ET047 "Положение педали тормоза".
При несоответствии примените методику диагностики неисправности DF004 "Цепь выключателя
стоп-сигнала".

Проверьте исправность датчика хода педали сцепления.
Для этого проверьте в ЦЭКБС соответствие состояния  ET108 "Положение рычага селектора
автоматической коробки передач".
При несоответствии примените методику диагностики состояния ET108.

Если неисправность сохраняется, обратитесь в службу технической поддержки Techline.

VSC84 1.0

Издание 2-е

СИСТЕМА КОНТРОЛЯ ПАРКОВКИ

Диагностика - Вводная часть

87F

87F-1

№ Vdiag: 04

187F

СИСТЕМА КОНТРОЛЯ ПАРКОВКИ

Диагностика - Вводная часть

1. ПРИМЕНИМОСТЬ

ДОКУМЕНТА

В настоящем документе даны указания по диагностике, применимые ко всем электронным блокам
управления, имеющим следующие характеристики:

2.  ДОКУМЕНТАЦИЯ И ОБОРУДОВАНИЕ, НЕОБХОДИМЫЕ ДЛЯ ДИАГНОСТИКИ

Вид документации

Методика диагностики (настоящий документ):
– Средства диагностической помощи (встроены в диагностический прибор), документация на

бумажном носителе (Руководство по ремонту или Технические ноты), справочно-
информационная система Dialogys.

Электросхемы:
– На компакт-дисках и бумажном носителе.

Диагностические приборы

– CLIP

Необходимо оборудование и приборы

3. ДЛЯ

СПРАВКИ

ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ

Для проведения диагностики ЭБУ автомобиля, необходимо в режиме диагностики включить "зажигание"
(принудительная подача "+" после замка зажигания).

Для этого:

– Установите карточку автомобиля в считывающее устройство (модификация автомобиля без

ключа, сценарий 1 (базовая комплектация без функции "свободные руки") и сценарий 2
(максимальная комплектация с функцией "свободные руки").

– нажмите и удержите (более 5 секунд) кнопку запуска двигателя без наличия условий для пуска

двигателя.

– подключите диагностический прибор и выполните необходимые операции.

Для отключения "+" после замка зажигания выполните следующее:

– отключите диагностический прибор,
– дважды нажмите (продолжительностью менее 3 секунд) на кнопку запуска двигателя,
– Убедитесь в прекращении принудительной подачи "+" после замка зажигания по выключению

сигнальных ламп ЭБУ на щитке приборов.

Автомобиль или автомобили: Scénic II

Диагностируемая система: Система контроля
парковки

Наименование ЭБУ: AAP

Номер программы: 0000

№ ВЕРСИИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ
ДИАГНОСТИКИ, VDIAG: 04

Необходимо оборудование и приборы

Мультиметр.

Универсальная контактная плата: El

é. 1681

Примечание:
На ЭБУ правой и левой ксеноновых фар напряжение питания поступает при включении ближнего света
фар. Таким образом, их диагностика может производиться только после включения зажигания в режиме
диагностики (принудительная подача "+" после замка зажигания) и включения ближнего света фар.

AAP X84 - 1.0

СИСТЕМА КОНТРОЛЯ ПАРКОВКИ

Диагностика - Вводная часть

87F

87F-2

№ Vdiag: 04

Неисправности:

Неисправности делятся на присутствующие и запомненные (появившиеся при определенных условиях, а
затем исчезнувшие или же продолжающие иметь место, но недиагностируемые при данных условиях).

Состояние "присутствующая неисправность" или "запомненная неисправность" должно
рассматриваться при подключении диагностического прибора, после подачи "+" после замка зажигания (без
воздействия на элементы данной системы).

Присутствующие неисправности обрабатываются по схеме, описанной в разделе "Интерпретация
неисправностей".

При наличии запомненной неисправности следует отметить отображенные неисправности и выполнить
действия в соответствии с разделом "Указания".

Если неисправность подтверждается после выполнения операций, приведенных в разделе "Указания",
неисправность определяется как присутствующая. Обработайте неисправность.

Если неисправность не подтверждается проверьте:

– электрические цепи, относящиеся к неисправному прибору или нарушенной функции,
– разъемы этих цепей (на отсутствие следов окисления, погнутых выводов и т. п.),
– сопротивление определенного неисправным элемента,
– состояние проводов (есть ли оплавленная или срезанная изоляция, следы трения и т. п.).

Контроль соответствия

Целью проведения контроля соответствия является проверка таких состояний и параметров, которые не
приводят к индикации неисправностей диагностическим прибором в том случае, если они находятся за
пределами допуска. Следовательно, этот этап позволяет:
– диагностировать неисправности, которые не индицируются. Такие неисправности могут соответствовать

жалобам владельца;

– Проверить работоспособность системы и убедиться, что неисправность после ремонта не появится снова.

Таким образом, в данном разделе представлена диагностика состояний и параметров, а также условия ее
проведения.

Если состояние не соответствует норме или если параметр находится за пределами допуска, см.
соответствующую страницу диагностики.

Ж алобы владельца – Алгоритм поиска неисправностей

Если проверка с помощью диагностического прибора не позволила выявить неисправность, но
неисправность по жал обе владельца сохраняется, то неисправность следует устранять, исходя из жалобы
владельца.

Общая схема выполнения диагностики приведена на следующей странице в виде

блок-схемы.

AAP X84 - 1.0

СИСТЕМА КОНТРОЛЯ ПАРКОВКИ

Диагностика - Вводная часть

87F

нет

№ Vdiag: 04

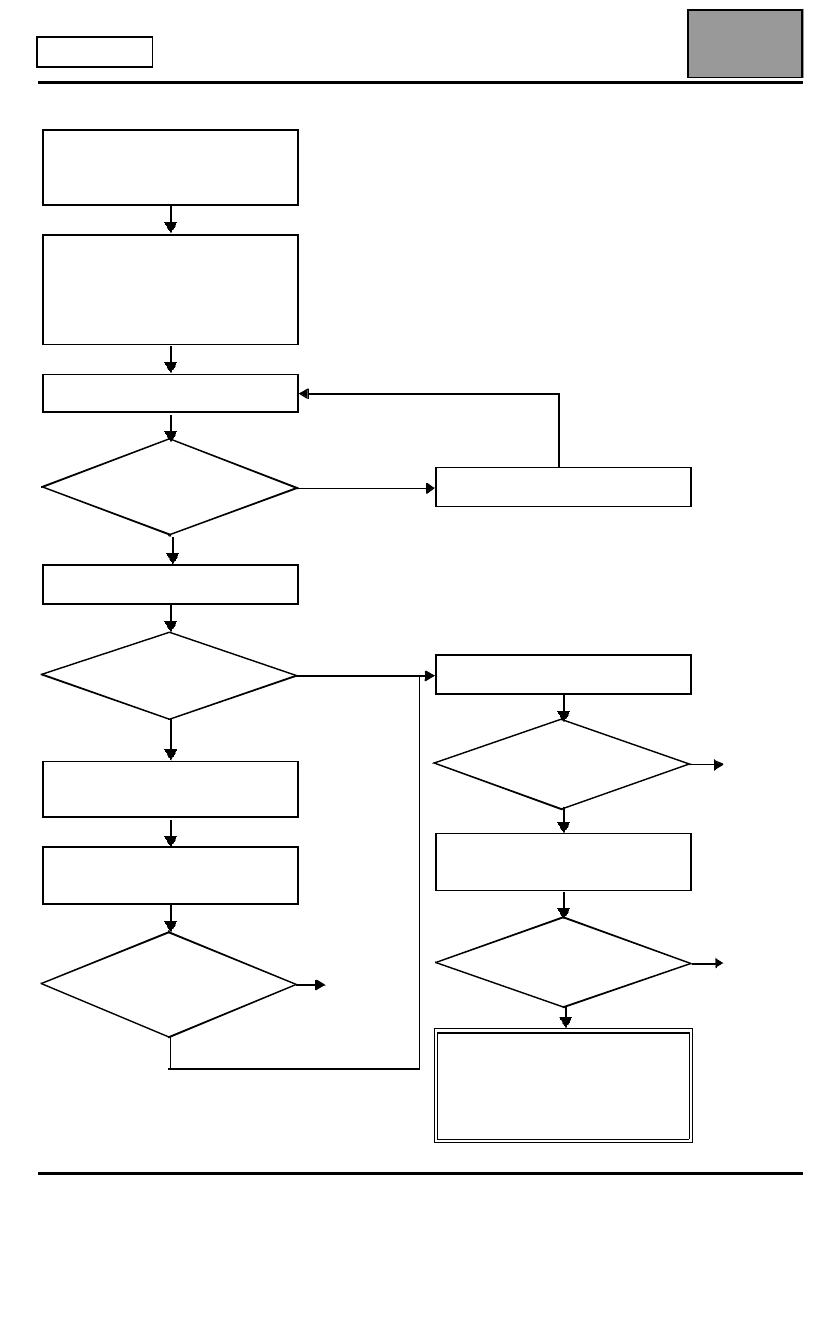

4.

ОБЩАЯ СХЕМА ПРОВЕДЕНИЯ ДИАГНОСТИКИ

Проверьте заряженность

аккумуляторной батареи и

исправность предохранителей

Распечатайте бланк карточки

диагностики системы (имеется в

памяти диагностического прибора

CLIP и в Руководстве по ремонту

или Технической ноте)

Подключите прибор CLIP

Ведется ли обмен

информацией

с ЭБУ?

да

Считывание кодов неисправностей

Наличие неисправностей

да

Обработка присутствующих

неисправностей

Обработка запомненных

неисправностей

Признак неисправности

сохранился

да

См. АПН 1.

Выполните контроль соответствия

Признак неисправности

сохранился

Используйте АПН 5 (Алгоритмы

поиска неисправностей)

Признак неисправности

сохранился

Обратитесь в службу

технической поддержки

Techline с предоставлением

заполненной карточки

диагностики

нет

нет

нет

Неисправ-
ность
устранена

Неисправ-
ность
устранена

Неисправ-
ность
устранена

нет
