УПРАВЛЕНИЕ ОТКРЫВАЮЩИМИСЯ ЭЛЕМЕНТАМИ

87C

87C-26

VSC

№ VDIAG: 04

Диагностика - Контроль соответствия

(при наличии системы "свободные руки")

АВТОМОБИЛЬ БЕЗ КЛЮЧА

Защита от угона

УКАЗАНИЯ

Данный контроль соответствия проводите только после выполнения полной
проверки при помощи диагностического прибора и обработки
присутствующих неисправностей ЭБУ относящихся к данному подразделу.
Условия выполнения: карточка находится в автомобиле, двигатель
остановлен, зажигание включено.

Пози-

ция

Функция

Параметр или состояние

проверка или действие

Индикация и

примечания

Диагностика

0

ЦЭКБС

ET008:

ЦЭКБС не запрограммирован

НЕТ

При отклонении
от нормы
см. методику
диагностики для
соответствующего
состояния или
команды.

ET046:

Система электронной
противоугонной блокировки
запуска двигателя

НЕАКТИВНО

ET070:

Выключатель запуска двигателя,
выключатель нажат

НАЖАТ

ET116:

Код карточки принят

ET117:

Код карточки опознан

ET045:

Радиочастотный кадр принят

ET071:

Замок рулевой колонки
не запрограммирован

НЕТ

ET072:

Замок рулевой колонки

РАЗБЛОКИРОВАН

ET073:

Сигнал датчика замка рулевой
колонки

РАЗБЛОКИРОВАН

PR008: Скорость движения автомобиля

0 км/ч

PR013: Число запрограммированных

карточек

2 (не более 4)

АC037: Диагностика передающих антенн

Происходит активация

антенн (внутренних и

наружных) и вывод

неисправности

в случае отказа одной

из антенн.

АC036: Проверка внутренних антенн

Сигнальная лампа

считывающего

устройства карточки

начинает мигать после

распознавания

наличия карточки

"свободные руки"

в  зоне приема антенны,

расположенной на

двери задка.

VSC84 1.0

Издание 2-е

УПРАВЛЕНИЕ ОТКРЫВАЮЩИМИСЯ ЭЛЕМЕНТАМИ

87C

87C-27

VSC

№ VDIAG: 04

Диагностика - Контроль соответствия

(при наличии системы "свободные руки")

АВТОМОБИЛЬ БЕЗ КЛЮЧА

Защита

УКАЗАНИЯ

Данный контроль соответствия проводите только после выполнения полной
проверки при помощи диагностического прибора и обработки
присутствующих неисправностей ЭБУ относящихся к данному подразделу.
Условия выполнения: карточка находится в автомобиле, двигатель
остановлен, зажигание включено.

Позиция

Функция

Параметр или Контролируемое

состояние или действие

Индикация и

примечания

Диагностика

0

(продол-

жение)

ЦЭКБС

АC003:

Сигнальная лампа
системы электронной
противоугонной
блокировки запуска
двигателя

Сигнальная

лампа должна

загореться

При отклонении
от нормы
см. методику
диагностики для
соответствующего
состояния или
команды.

АC026:

Подсветка выключателя
запуска двигателя

Подсветка

выключателя

должна

загореться

АC024:

Считывающее устройство
карточки

Подсветка

считывающего

устройства

должна

загореться

1

Блок защиты

и коммутации

ET008:

Запуск двигателя
разрешен

ДА

2

Cистема

впрыска

S3000/EDC16

ET006:

Код введен

ДА

ET003:

Система электронной
противоугонной
блокировки запуска
двигателя

НЕАКТИВНО

ET077:

Обнаружение удара

НЕТ

Система

впрыска

DDCR

ET076:

Пуск двигателя

РАЗРЕШЕН

ET003:

Система электронной
противоугонной
блокировки запуска
двигателя

НЕАКТИВНО

ET006:

Код введен

ДА

PR074:

Напряжение
аккумуляторной батареи

> 11 В

VSC84 1.0

Издание 2-е

ОБЩИЕ ДАННЫЕ

Наименование деталей

01C

01C-11

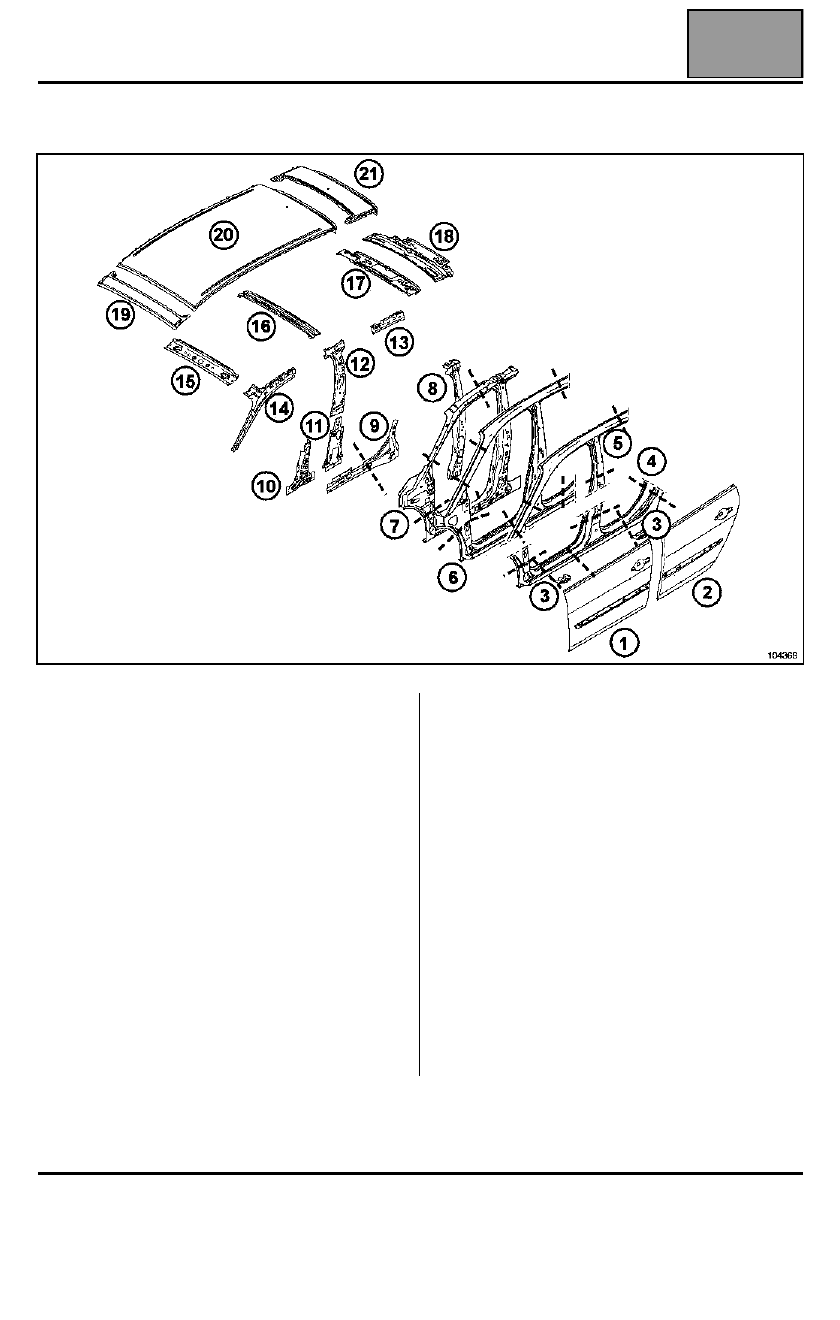

БОКОВАЯ ЧАСТЬ КУЗОВА

* Методика остается той же, но различаются размерами детали для автомобиля

Scénic long.

1

Панель передней боковой двери (47A-B)

2

Панель задней боковой двери (47A-D)

3

Площадка под домкрат (41C-E)

4

Нижняя секция боковины кузова* (41C-A)

5

Верхняя часть кузова* (43A-L)

6

Передняя секция боковины кузова* (43A-J)

7

Усилитель передней секции боковины
кузова (43A-K)

8

Элемент жесткости усилителя средней
стойки (43A-Е)

9

Задняя накладка панели порога (41C-С)

10

Элемент жесткости усилителя средней
стойки (43A-Е)

11

Нижняя внутренняя панель средней стойки
(43A-G)

12

Верхняя внутренняя панель средней стойки
(43A-H)

13

Задний внутренний продольный профиль
края крыши (44A-J)

14

Внутренняя панель стойки проема
ветрового стекла (43A-C)

15

Передняя поперечина крыши (45A-D)

16

Центральная поперечина крыши (45A-E)

17

Задняя поперечина обычной крыши (45A-F)

18

Задняя поперечина крыши с люком крыши
(45A-F)

19

Передняя часть крыши (45A-B)

20

Панель крыши* (45A-A)

21

Задняя часть крыши (45A-C)

Издание 2-е

ЭУР

Диагностика - Контроль соответствия

36B

ЭУР

№ Vdiag: 04, 06, 08 и 0C

ПОДФУНКЦИЯ: МОЩНОСТЬ

УКАЗАНИЯ

Контроль соответствия следует проводить только после полной проверки с
помощью диагностического прибора. Данные, приведенные в разделе "Контроль
соответствия", являются справочными.
Условие выполнения: НА ХОЛОСТОМ ХОДУ.

Пози-

ция

Функция

Параметр или состояние

проверка или действие

Индикация и

примечания

Диагностика

1

Тепловой

двигатель

ET023:

Работа теплового

двигателя

РАБОТАЕТ

При отклонении от нормы

выполните проверку

мультиплексной сети

2

Электропитание

ЭБУ

PR108:

Напряжение

питания ЭБУ

9 В < X < 16 В

Если напряжение

электропитания ЭБУ

недостаточно, диалог

невозможен.

При несоответствии

параметра PR108,

выполните диагностику

цепи зарядки.

Издание 2-е

36B-34
