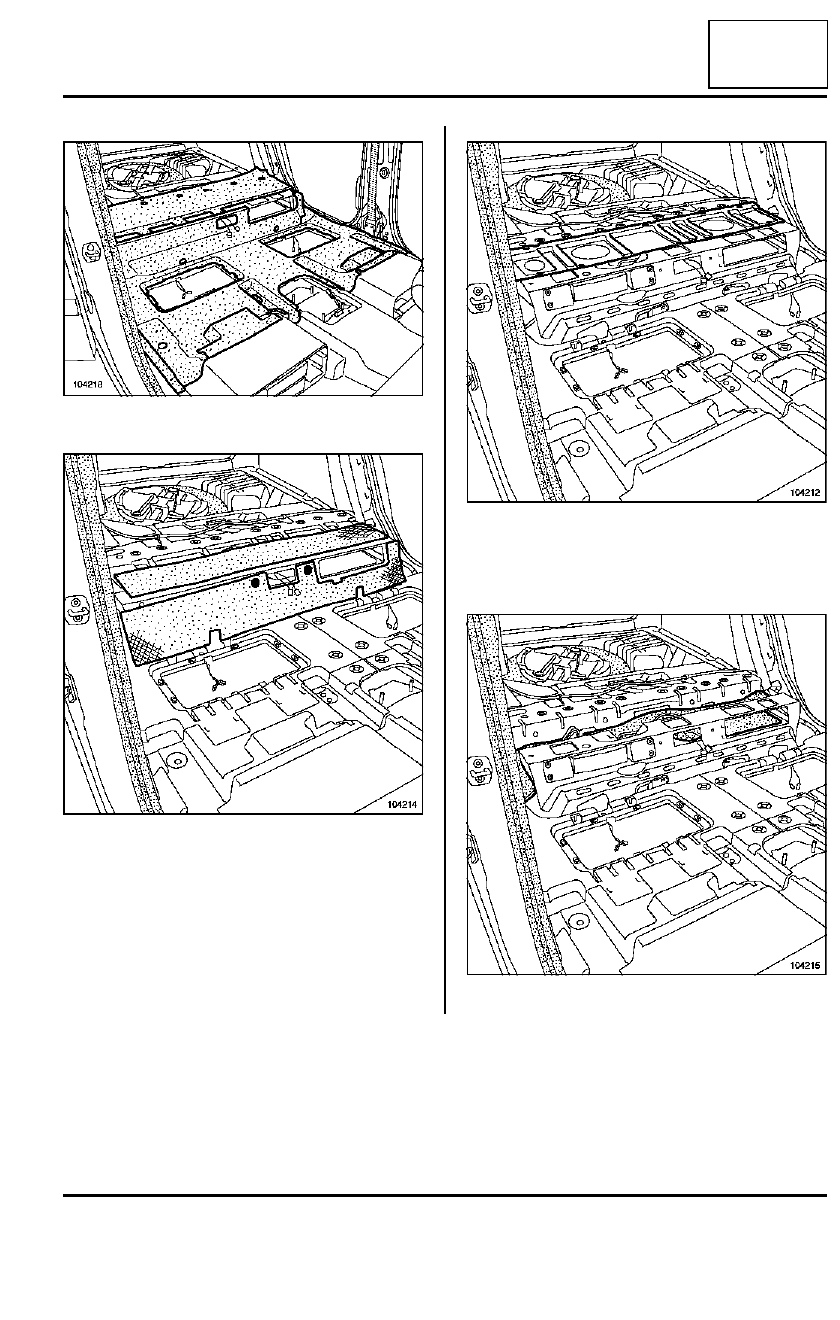

71A

-

10

ВНУТРЕННЯЯ



ОТДЕЛКА



КУЗОВА

Задний



коврик



центральной



части



пола

71A

Снимите



коврик

.

П р и



помощи



щипцов



для



снятия



держателей

обивок



и



облицовок



снимите



держатели

.

Снимите

:

-

пластмассовые



заклепки

,

-

панель

.

Снимите



шумоизоляционный



материал

.

104218

104214

104212

104215

ЭУР

Диагностика - Интерпретация неисправностей

36B

ЭУР

№ Vdiag: 04, 06, 08 и 0C

DF035

ПРИСУТСТВУЮЩАЯ

ИЛИ

ЗАПОМНЕННАЯ

НЕИСПРАВНОСТЬ

ЭЛЕКТРОДВИГАТЕЛЬ АДАПТИВНОГО УСИЛИТЕЛЯ РУЛЕВОГО
УПРАВЛЕНИЯ

DEF: Внутренняя неисправность электроники

ВАЖНОЕ ЗАМЕЧАНИЕ:
Для электроусилителя рулевого управления TRW только с версией программного обеспечения
диагностики Vdiag 04, см. условия появления неисправностей.
Если параметр PR143 "Код внутренней неисправности" = 58 или 46 и если напряжение аккумуляторной
батареи при появлении неисправности (PR108) выше 9 В, не удаляйте информацию о неисправности,
обратитесь в службу технической поддержки Techline.
Если параметр PR143 "Код внутренней неисправности" = 58 или 46 и если напряжение аккумуляторной
батареи при появлении неисправности (PR108) ниже 9 В, выполните диагностику аккумуляторной батареи
и цепи зарядки.
Для других версий программного обеспечения диагностики Vdiag электроусилителя рулевого
управления  TRW не удаляйте информацию о неисправности, обратитесь в службу технической поддержки
Techline.

УКАЗАНИЯ

Условия проведения диагностики для запомненной неисправности:
Неисправность определяется как присутствующая после запуска двигателя или
поворота рулевого колеса из одного крайнего положения в другое.

Особенности:
Выполните диагностику только для версии программного обеспечения Vdiag 04.
Для версий программного обеспечения диагностики Vdiag 06, 08, 0C не удаляйте
информацию о неисправности, обратитесь в службу технической поддержки
Techline.

Убедитесь:
– в наличии напряжения питания + 12 В до замка зажигания на контакте 1 2-контактного разъема

черного цвета электроусилителя рулевого управления,

– в наличии "массы" на контакте 2 2-контактного разъема черного цвета электроусилителя рулевого

управления,

– в наличии напряжения питания + 12 В после замка зажигания на контакте 8 8-контактного разъема

черного цвета узла рулевой колонки.

При необходимости устраните неисправность.

С помощью диагностического прибора выполните программирование датчика угла поворота рулевого
колеса, используя команду VP004 "Программирование датчика угла поворота рулевого колеса" .

Если неисправность сохраняется, обратитесь в службу технической поддержки Techline.

ПОСЛЕ

УСТРАНЕНИЯ

НЕИСПРАВНОСТИ

Проведите дорожное испытание, а затем полную проверку при помощи
диагностического прибора.

DAETRW_V04_DF035\DAETRW_V08_DF035\DAETRW_V06_DF035\DAETRW_V0C_DF035

Издание 2-е

36B-22

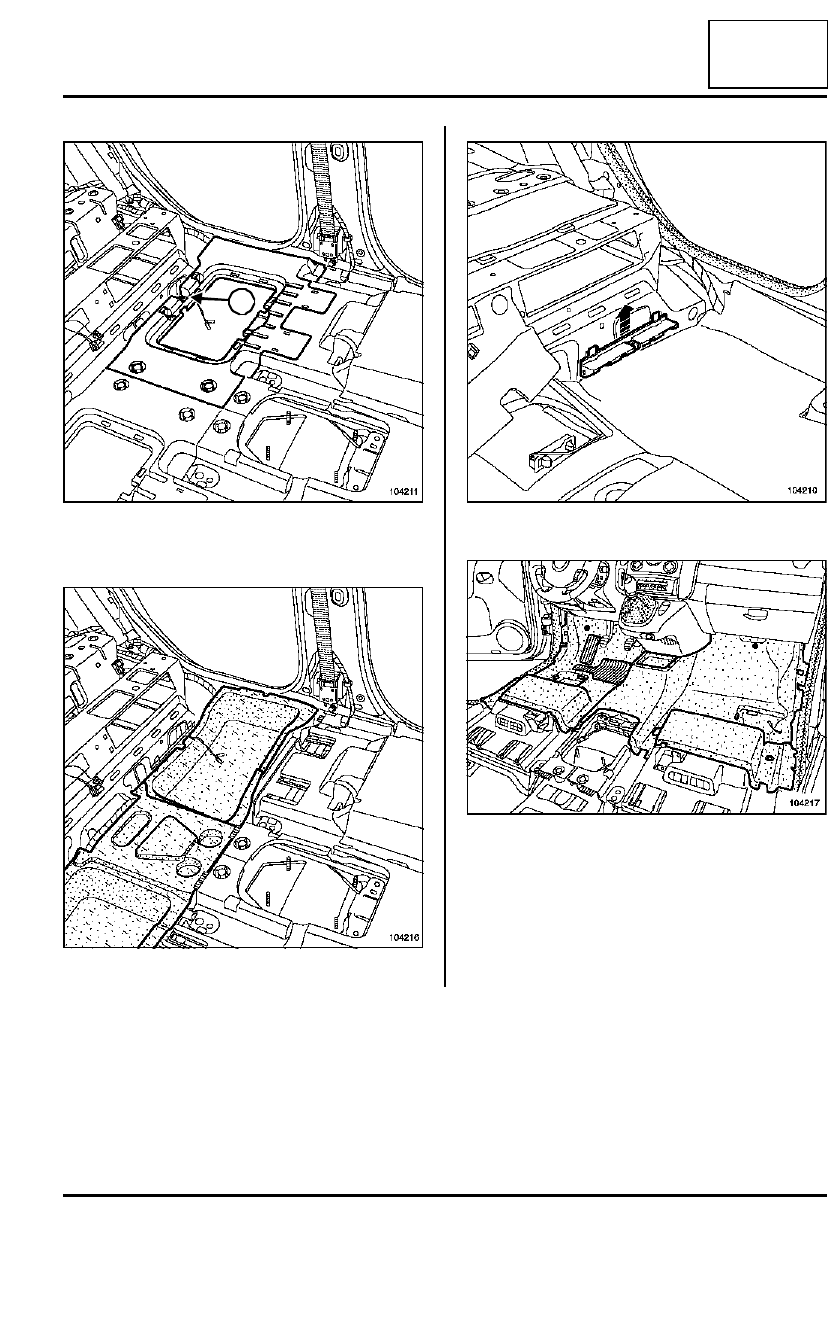

71A

-

11

ВНУТРЕННЯЯ



ОТДЕЛКА



КУЗОВА

Задний



коврик



центральной



части



пола

71A

Отверните

 (10)

винт

.

Отсоедините



кожух



пола

.

Снимите



коврик



вещевых



отделений

.

Отсоедините



опору



кожуха



пола

.

Частично



снимите



передний



коврик

.

104211

104216

10

104210

104217

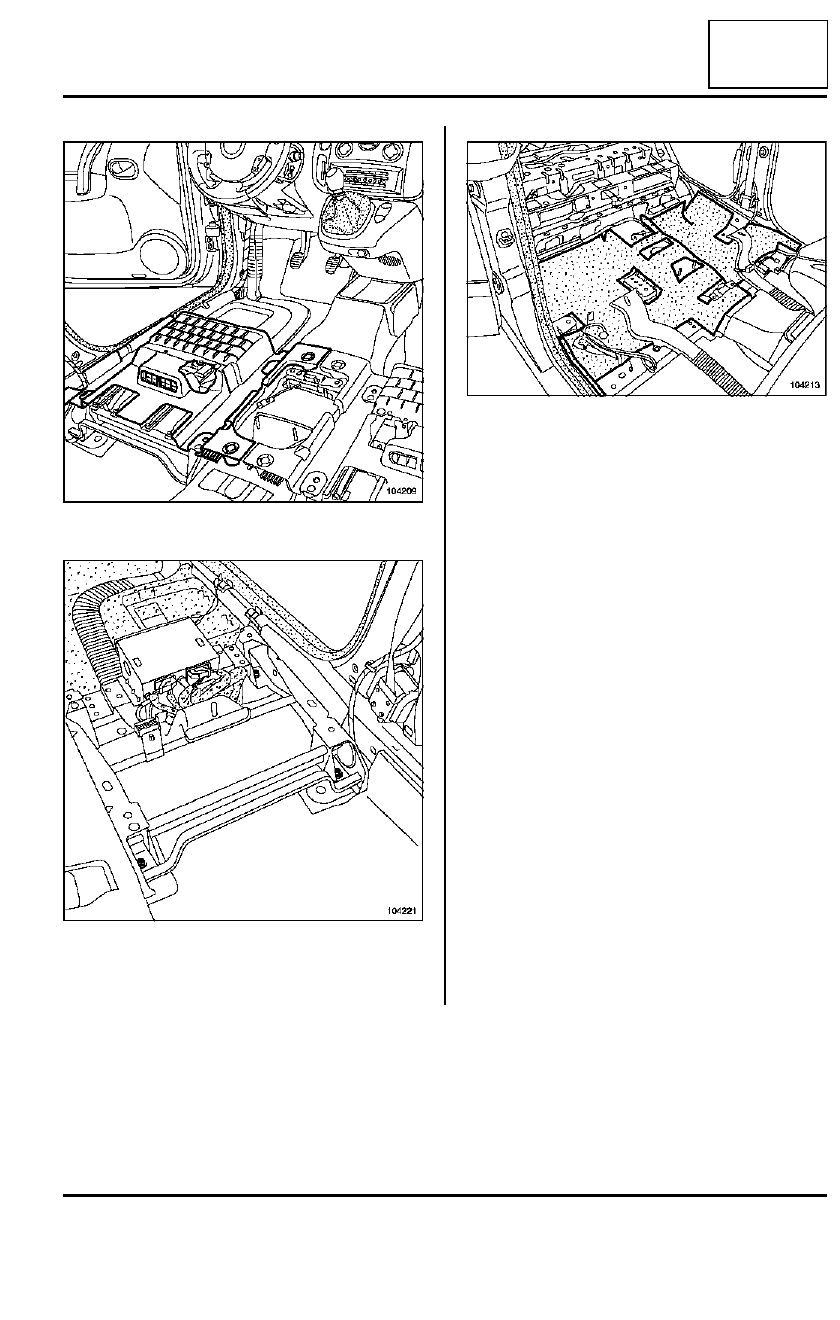

71A

-

12

ВНУТРЕННЯЯ



ОТДЕЛКА



КУЗОВА

Задний



коврик



центральной



части



пола

71A

Отсоедините



передний



кожух



пола

.

Отсоедините



разъем



сиденья



от



держателя

.

Отверните



б о л т ы



к р е п л е н и я



основания

механизм



регулировки



сиденья

.

Снимите



центральную



часть



шумоизоляционного

материала

.

УСТАНОВКА

Затяните



требуемым



моментом



болты

крепления



о с н о в а н и я



механизма

регулировки



сиденья

 ( (2,1

даН

·

м

)).

Установка



производится



в



порядке

,

обратном

снятию

.

104209

104221

104213
