GUARNECIDO INTERIOR DE CARROCERÍA

Guarnecido del faldón trasero: Extracción - Reposición

71A

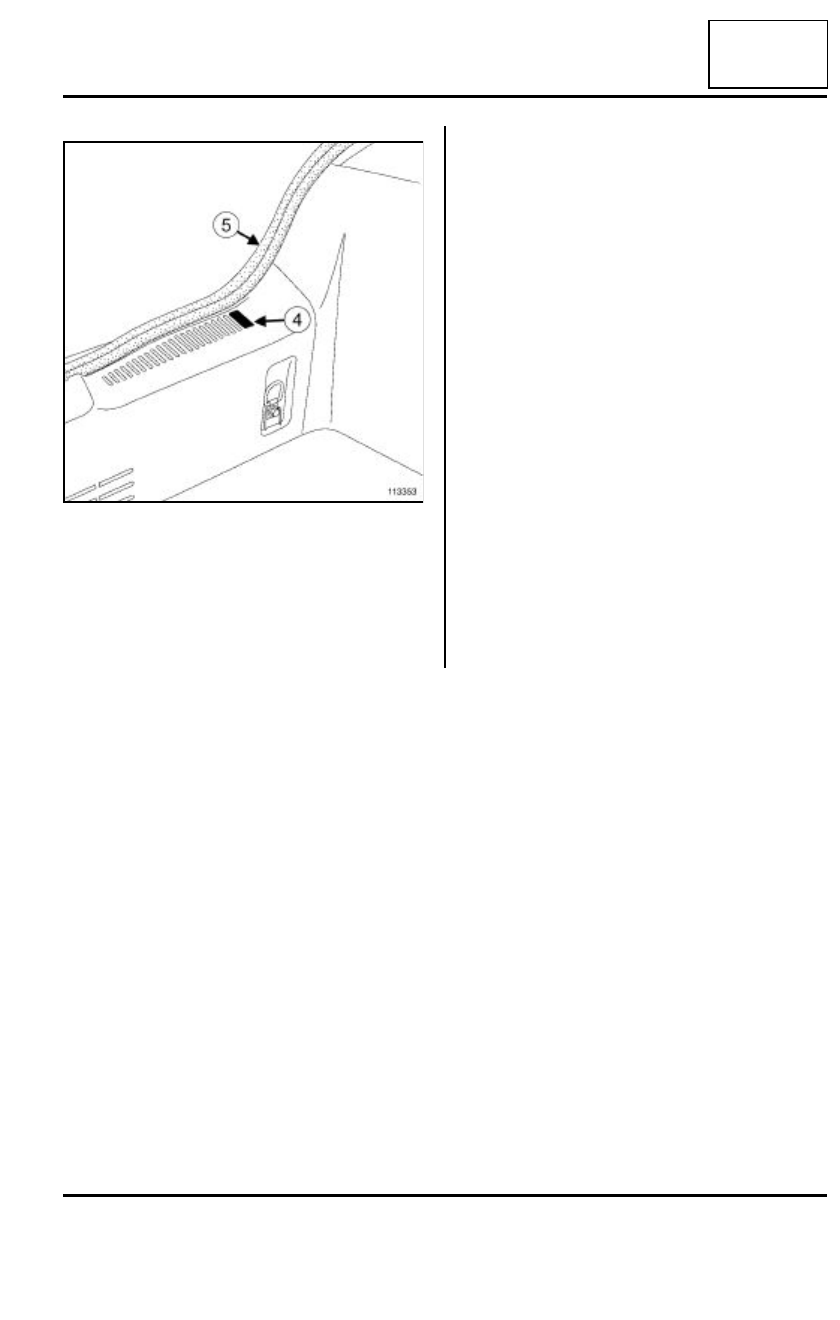

Colocar:

- las grapas (4),

- la junta (5).

II - ETAPA FINAL

Colocar la moqueta del maletero.

113353

72A

-

1

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de la puerta lateral delantera: Extracción - Reposición

72A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el altavoz delantero (consultar Altavoces
delanteros: Extracción - Reposición).

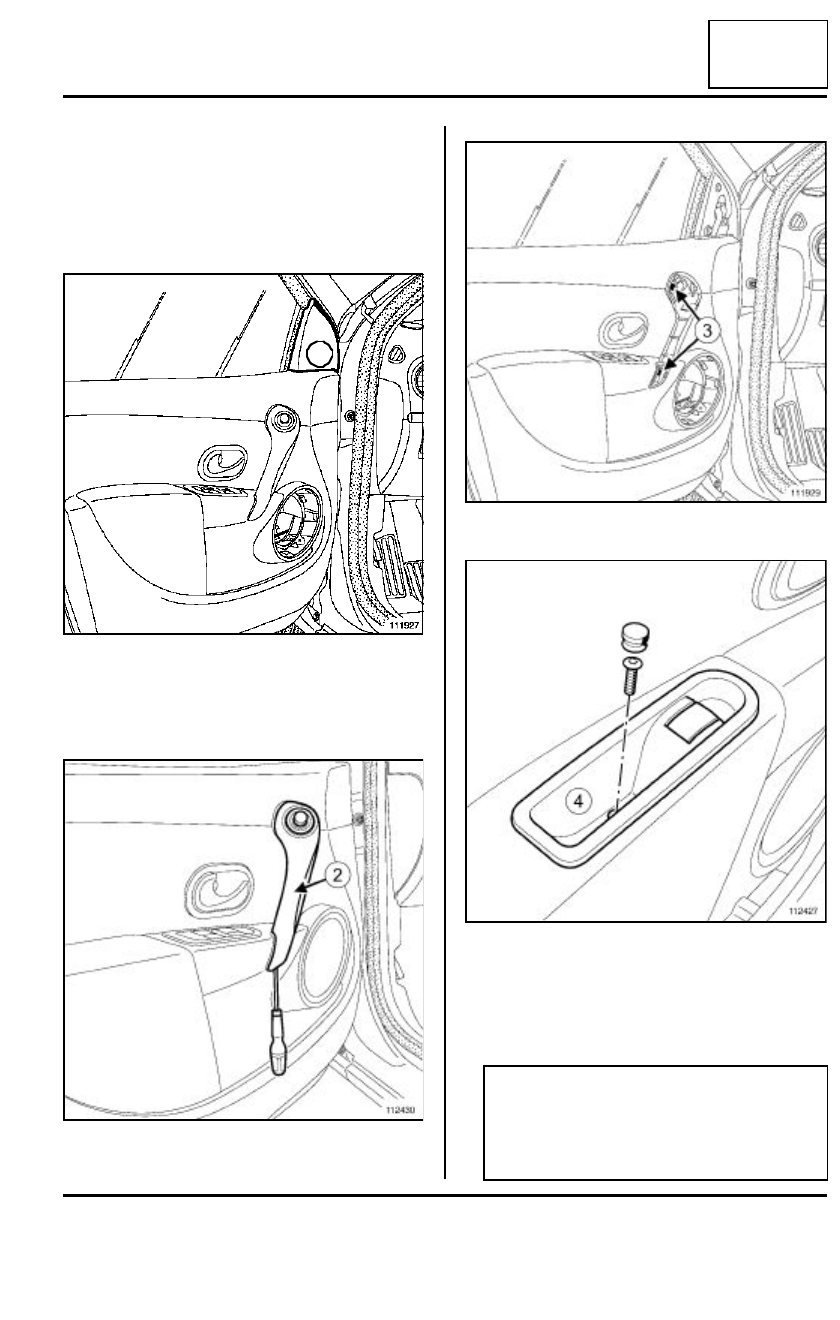

Soltar el embellecedor del retrovisor exterior  (1).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Soltar el embellecedor (2) utilizando un destornilla-
dor plano.

Quitar los tornillos (3).

Extraer el embellecedor y el tornillo.

Extraer la empuñadura interior (4) (según el nivel de
equipamiento).

Desconectar los conectores de alimentación.

111927

112430

1

111929

112427

Nota:

Para los vehículos equipados de elevalunas
manual, proteger el guarnecido de puerta  y
extraer la manivela del elevalunas con una pinza
para desgrapar.

72A

-

2

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de la puerta lateral delantera: Extracción - Reposición

72A

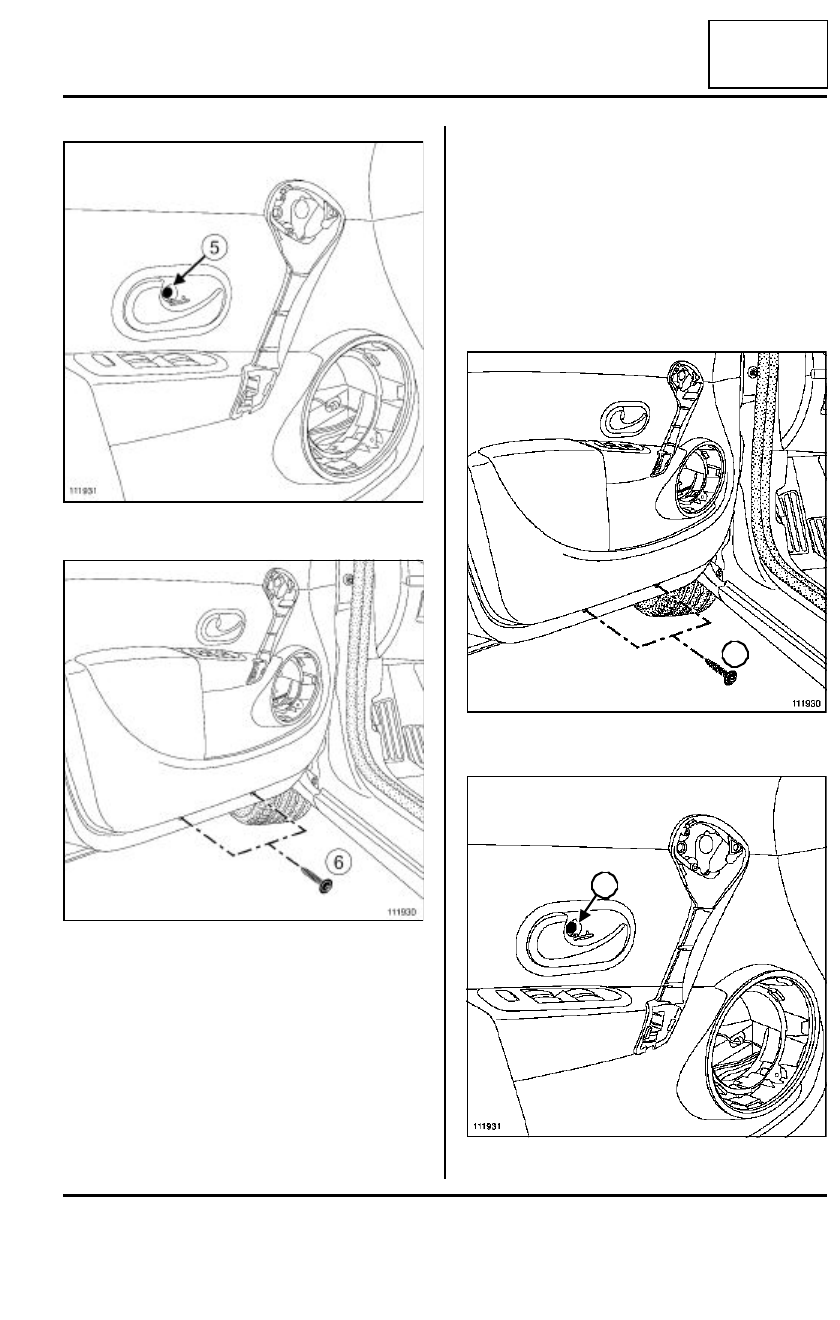

Quitar el tornillo (5).

Quitar los tornillos (6).

Soltar:

- el guarnecido con una pinza para desgrapar (pro-

teger el cajón de la puerta),

- el cable del mando de apertura interior utilizando

un destornillador plano.

Desconectar los conectores de alimentación.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Conectar los conectores de alimentación.

Enganchar:

- el cable de mando de apertura interior,

- el guarnecido de la puerta.

Colocar los tornillos (7).

Colocar el tornillo (8).

111931

111930

111930

111931

7

8

72A

-

3

GUARNECIDO DE ABRIENTES LATERALES

Guarnecido de la puerta lateral delantera: Extracción - Reposición

72A

Colocar los tornillos (9).

Conectar el conector de alimentación.

Enganchar el embellecedor (10).

II - ETAPA FINAL

Colocar el altavoz delantero (consultar Altavoces
delanteros: Extracción - Reposición).

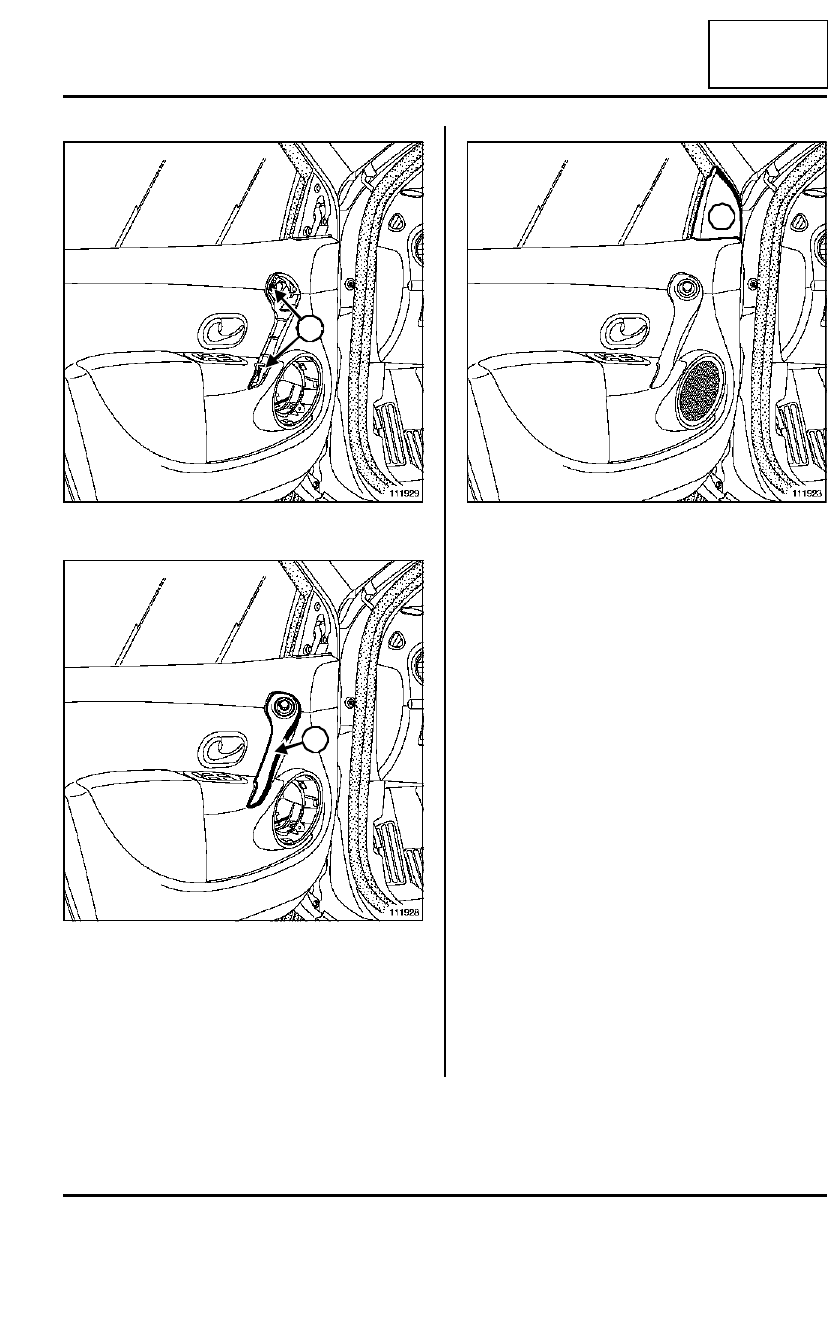

Enganchar:

- el embellecedor del retrovisor exterior (11),

- la manivela del elevalunas (si el vehículo está equi-

pado).

Efectuar una prueba de funcionalidad.

111929

111928

9

10

111923
