59A

-

12

ACCESORIOS DE SEGURIDAD

Pedúnculo de cinturón trasero: Extracción - Reposición

59A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Bascular el cojín de la banqueta trasera.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

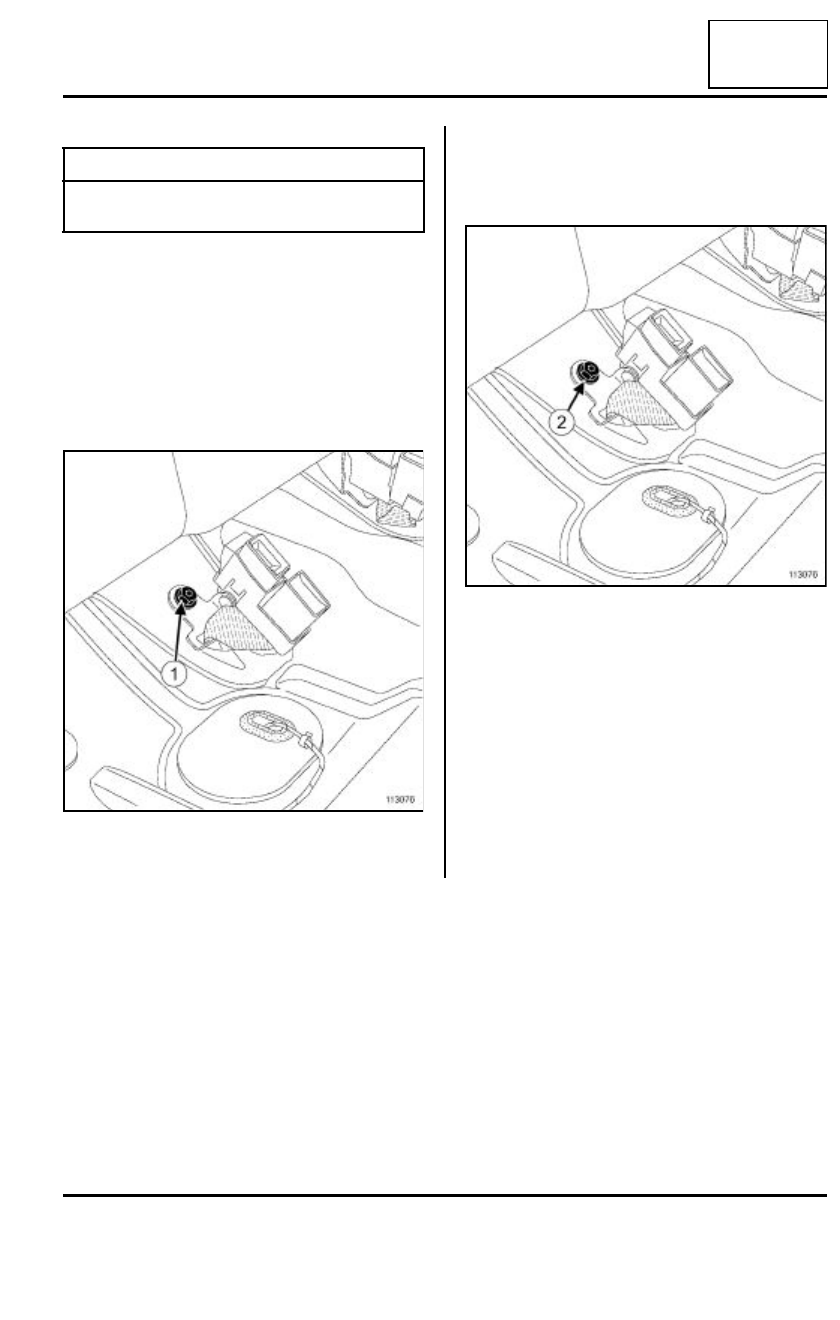

Quitar el tornillo (1).

Extraer los pedúnculos.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar los pedúnculos.

Apretar al par el tornillo de fijación del pedúnculo
(21 N.m), (2).

II - ETAPA FINAL

Rebascular el cojín del asiento en su sitio.

Pares de apriete

m

tornillo de fijación del
pedúnculo

21 N.m

113076

113076

59A

-

13

ACCESORIOS DE SEGURIDAD

Sistema de reglaje de altura de cinturón: Extracción - Reposición

59A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer:

- parcialmente el cinturón de seguridad delantero

(consultar 59A, Accesorios de seguridad, Cinturón
de seguridad delantero: Extracción - Reposición,
página 59A-1),

- el guarnecido del pie medio (consultar Guarnecido

de pie medio: Extracción - Reposición).

Extraer:

- el guarnecido del panel de aleta trasera (consultar

Guarnecido de panel trasero: Extracción - Re-
posición),

- parcialmente el cinturón de seguridad delantero

(consultar 59A, Accesorios de seguridad, Cinturón
de seguridad delantero: Extracción - Reposición,
página 59A-1),

- el guarnecido superior del pie medio (consultar

Guarnecido superior de pie medio: Extracción -
Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

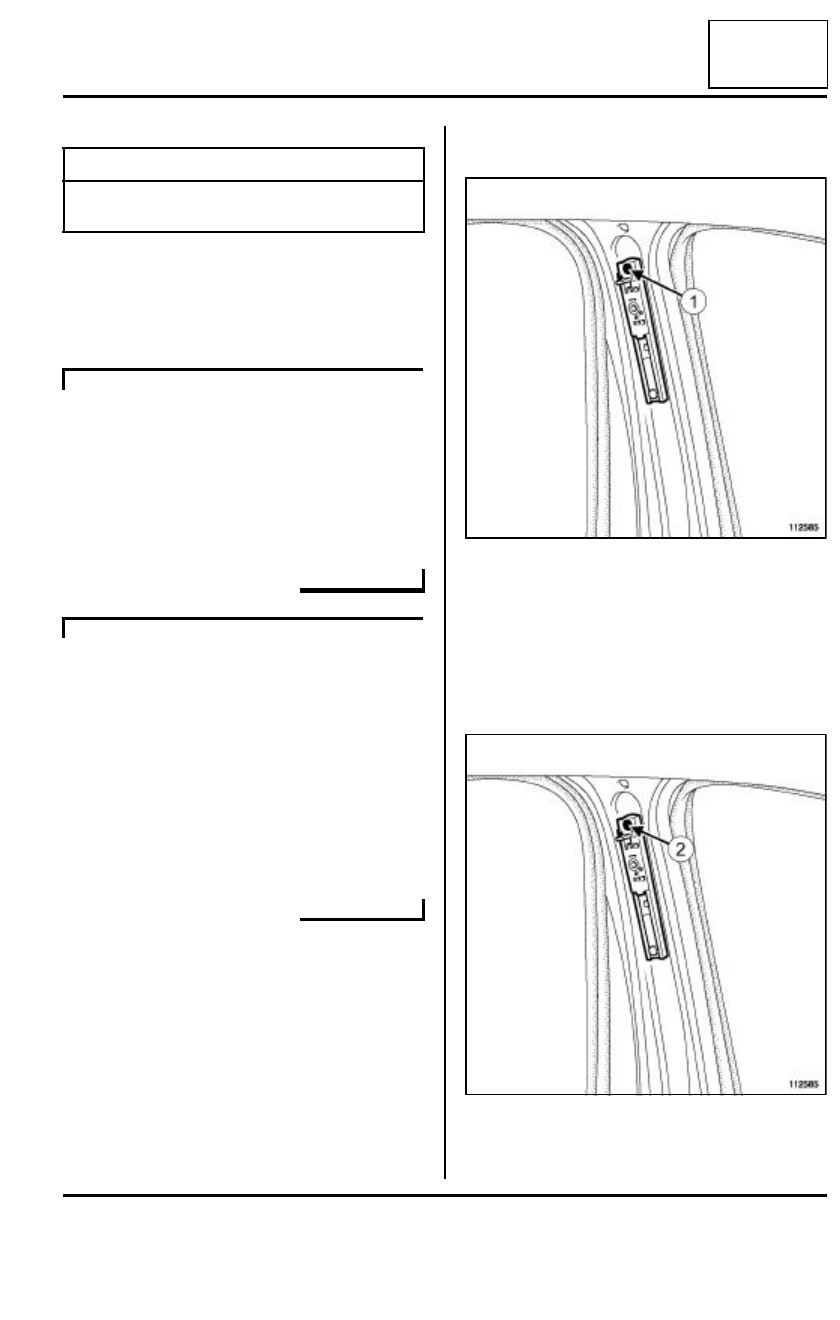

Quitar el tornillo (1).

Extraer el sistema de reglaje.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el sistema de reglaje.

Apretar al par el tornillo de fijación del sistema de
reglaje (21 N.m), (2).

Pares de apriete

m

tornillo de fijación del
sistema de reglaje

21 N.m

B85

C85

112585

112585

59A

-

14

ACCESORIOS DE SEGURIDAD

Sistema de reglaje de altura de cinturón: Extracción - Reposición

59A

II - ETAPA FINAL

Colocar:

- el guarnecido del pie medio (consultar Guarnecido

de pie medio: Extracción - Reposición),

- el cinturón de seguridad delantero (consultar 59A,

Accesorios de seguridad, Cinturón de seguridad
delantero: Extracción - Reposición,  página 59A-1).

Colocar:

- el guarnecido superior del pie medio (consultar

Guarnecido superior de pie medio: Extracción -
Reposición),

- el guarnecido del panel de aleta trasera (consultar

Guarnecido de panel trasero: Extracción - Re-
posición),

- el cinturón de seguridad delantero (consultar 59A,

Accesorios de seguridad, Cinturón de seguridad
delantero: Extracción - Reposición,  página 59A-1).

B85

C85

59A

-

15

ACCESORIOS DE SEGURIDAD

Tope de la cubeta de la puerta: Extracción - Reposición

59A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Extraer el guarnecido de la puerta (consultar Guar-
necido de la puerta lateral delantera: Extracción
- Reposición).

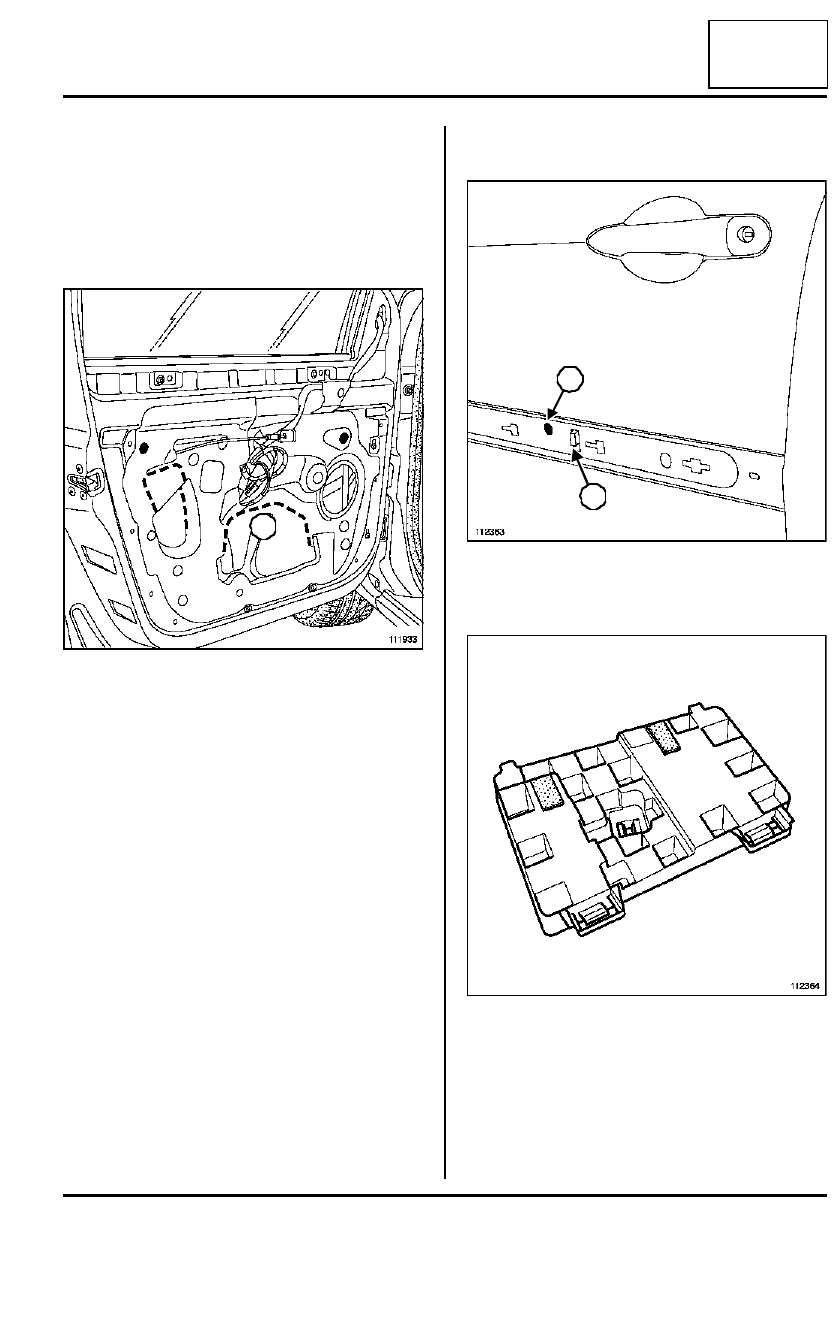

Abrir la tapa de acceso (1) al tope de la cubeta de la
puerta según lo marcado en la película de estanqui-
dad.

Extraer la moldura de la puerta delantera (consultar
55A, Protecciones exteriores, Moldura de la puerta
delantera: Extracción - Reposición,  página 55A-13).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Quitar el tornillo (2).

Soltar la grapa (3).

Extraer el tope de la cubeta de la puerta.

REPOSICIÓN

Colocar:

- el tope de la cubeta de la puerta en su sitio,

- el tornillo (2).

111933

1

112363

112364

2

3
