57A

-

22

ACCESORIOS INTERIORES

Fuelle coquilla - tablero de a bordo: Extracción - Reposición

57A

Conectar los conectores.

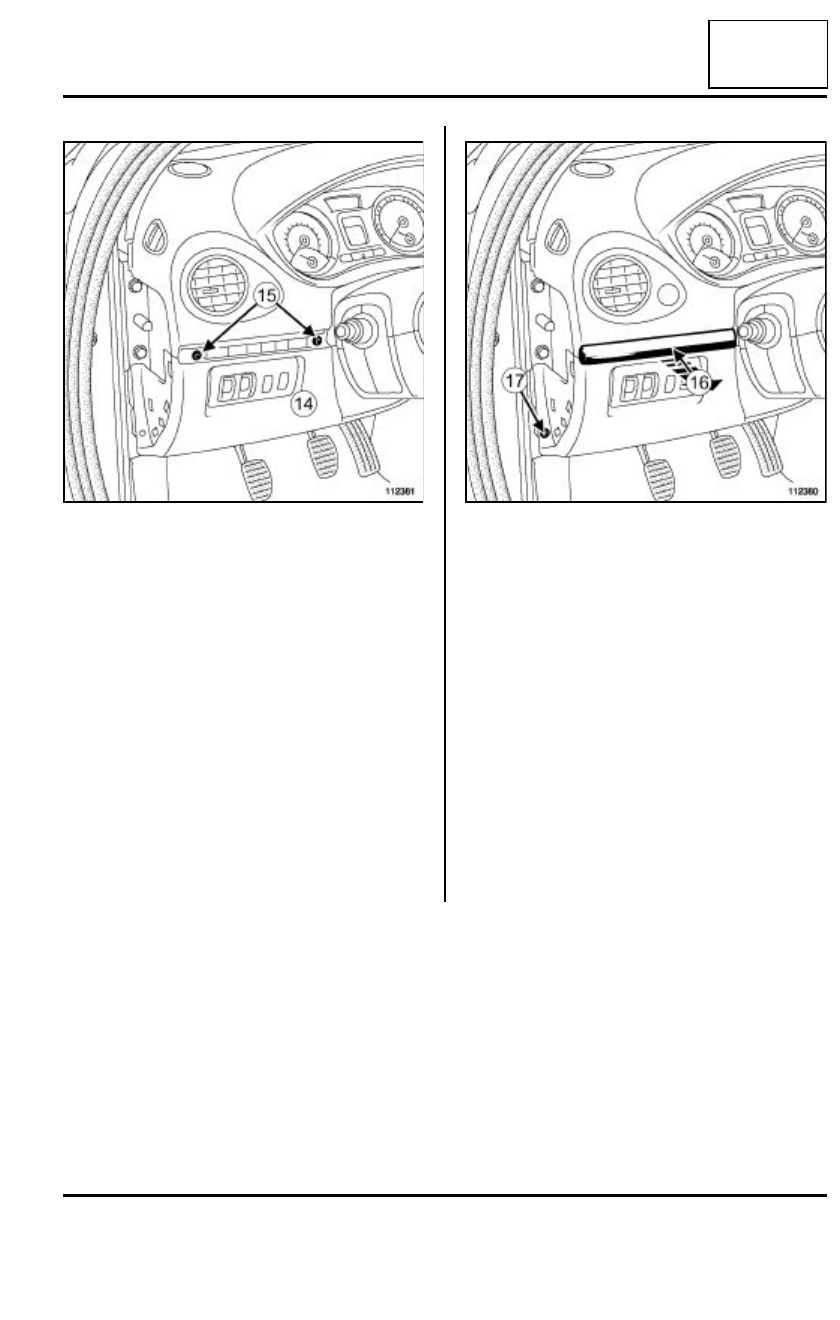

Colocar:

- el cárter inferior (14),

- los tornillos (15).

Encajar el embellecedor (16).

Colocar el tornillo (17).

Encajar la protección lateral.

Colocar la junta.

Colocar:

- el volante (consultar MR 392 Mecánica, 36B, Di-

rección asistida, Volante de dirección: Extrac-
ción-reposición,

- el airbag frontal del conductor (consultar MR 392

Electricidad, 88C, Airbag frontal del conductor:
Extracción - Reposición).

Conectar la batería (consultar MR 392 Electricidad,
80A, Batería: Extracción - Reposición).

Desbloquear el calculador del airbag utilizando elútil
de diagnóstico (consultar MR 392 Electricidad,
88C, Airbag y pretensores, Airbag frontal del
conductor: Extracción - Reposición).

112381

112380

59A

-

1

ACCESORIOS DE SEGURIDAD

Cinturón de seguridad delantero: Extracción - Reposición

59A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Bloquear el calculador del airbag con el útil de dia-
gnóstico (consultar MR 392 Electricidad, 88C, Air-
bags y pretensores, Proceso de bloqueo del
calculador del airbag).

Desconectar la batería empezando por el borne ne-
gativo (consultar MR 392 Electricidad, 80A, Bate-
ría: Extracción-Reposición).

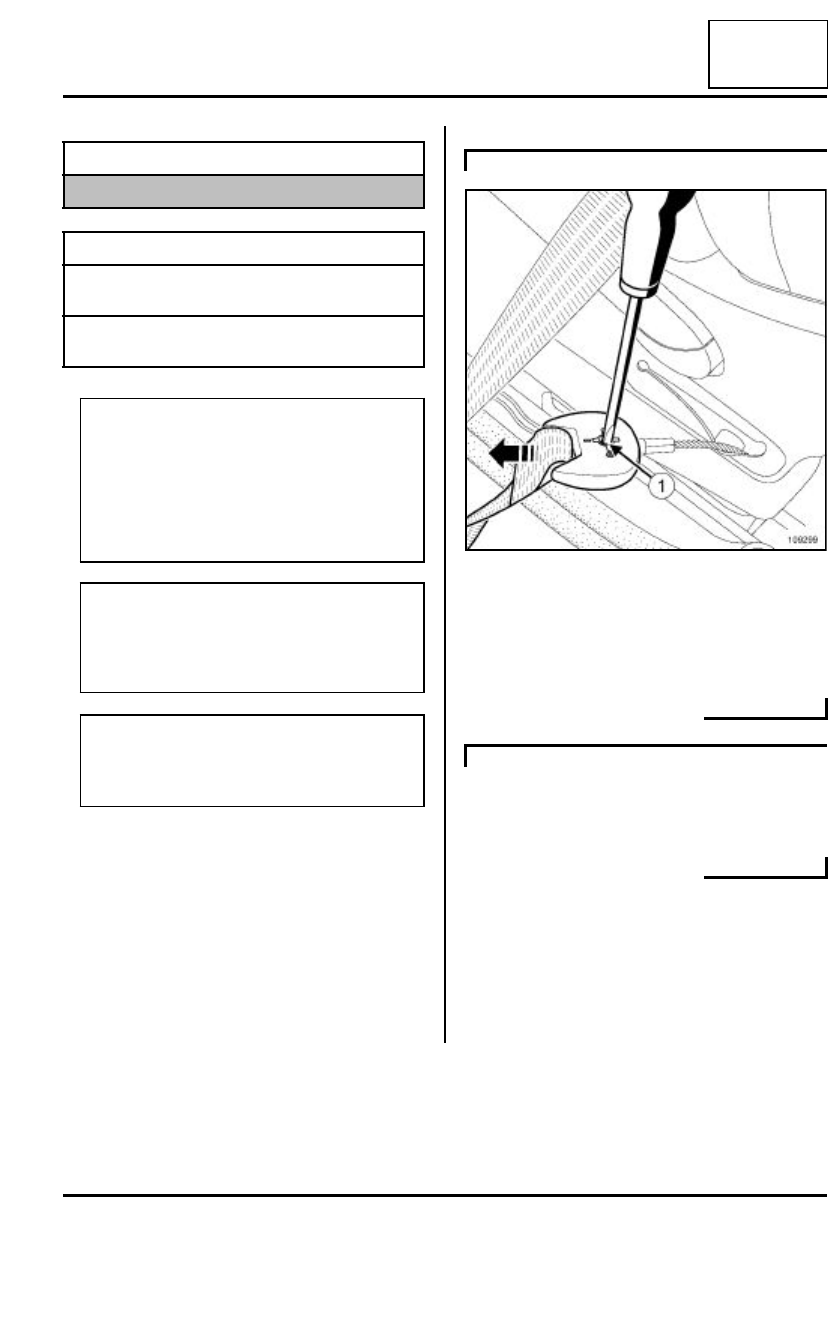

Desenganchar el cinturón de seguridad actuando en
el tornillo (1).

Extraer el guarnecido inferior del pie medio (consul-
tar Guarnecido de pie medio: Extracción - Repo-
sición).

Extraer la banqueta trasera completa (consultar
Banqueta trasera completa: Extracción - Reposi-
ción).

Material indispensable

útil de diagnóstico

Pares de apriete

m

tornillo de fijación del
cinturón

21 N.m

tornillo de fijación del
sopor te del cinturón

21 N.m

IMPORTANTE

Antes de intervenir en un elemento del sistema
de seguridad o cerca, bloquear imperativamente
el calculador del airbag con elútil de diagnós-
tico. Al activarse esta función, todas las líneas
de ignición están inhibidas y el testigo en el
cuadro de instrumentos se enciende fijo (con el
contacto puesto).

IMPORTANTE

Está prohibido manipular los sistemas pirotécni-
cos (Airbags y pretensores) cerca de una fuente
de calor o de una llama: hay riesgo de que se
activen los airbags o los pretensores.

IMPORTANTE

Para sustituir los elementos de seguridad tras un
choque (consultar MR 392, 88C, Airbag y Pre-
tensor, Precaución para la reparación).

B85

109299

C85

59A

-

2

ACCESORIOS DE SEGURIDAD

Cinturón de seguridad delantero: Extracción - Reposición

59A

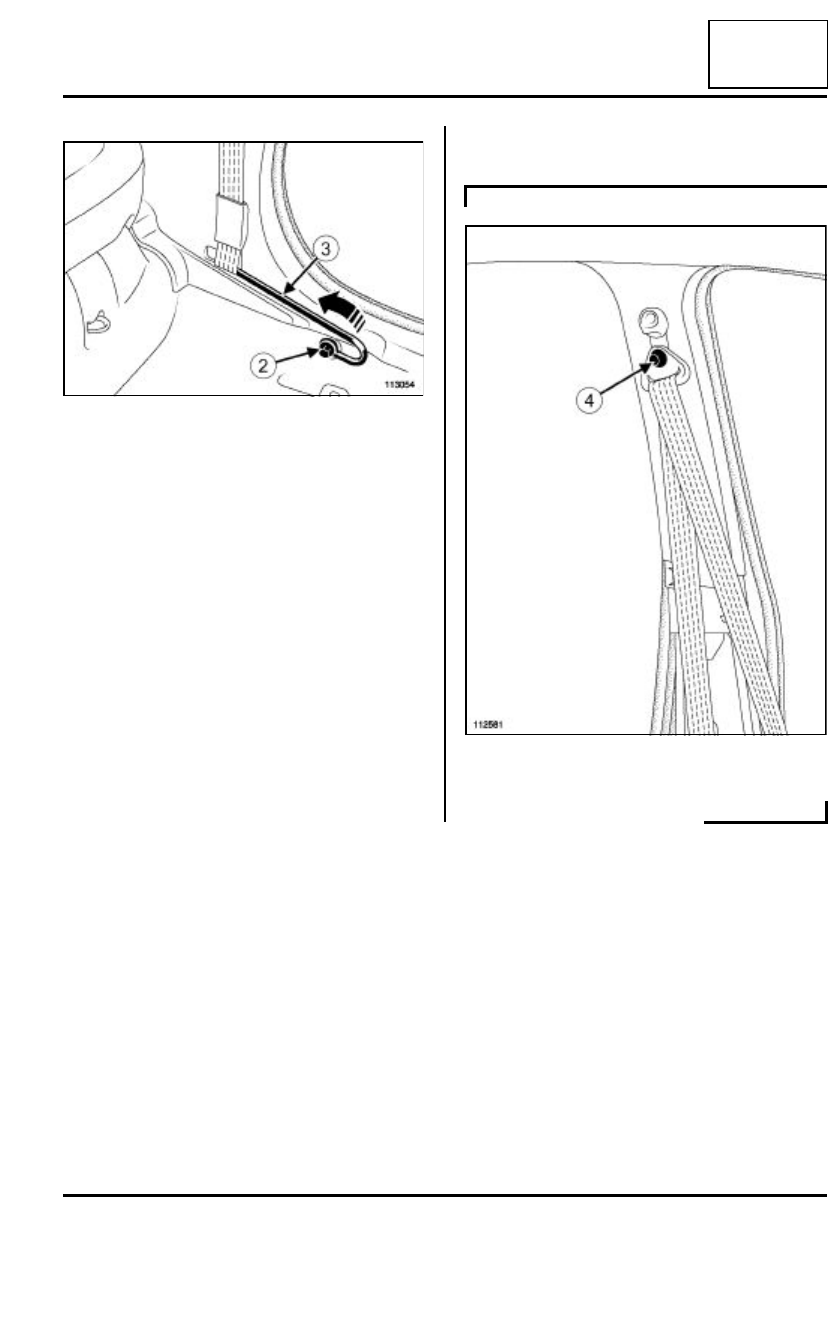

Quitar el tornillo (2) de fijación del soporte.

Extraer el soporte de fijación del cinturón (3).

Extraer el guarnecido del panel de la aleta trasera
(consultar Guarnecido de panel trasero: Extrac-
ción - Reposición).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer la tapa y el tornillo (4).

113054

B85

112581

59A

-

3

ACCESORIOS DE SEGURIDAD

Cinturón de seguridad delantero: Extracción - Reposición

59A

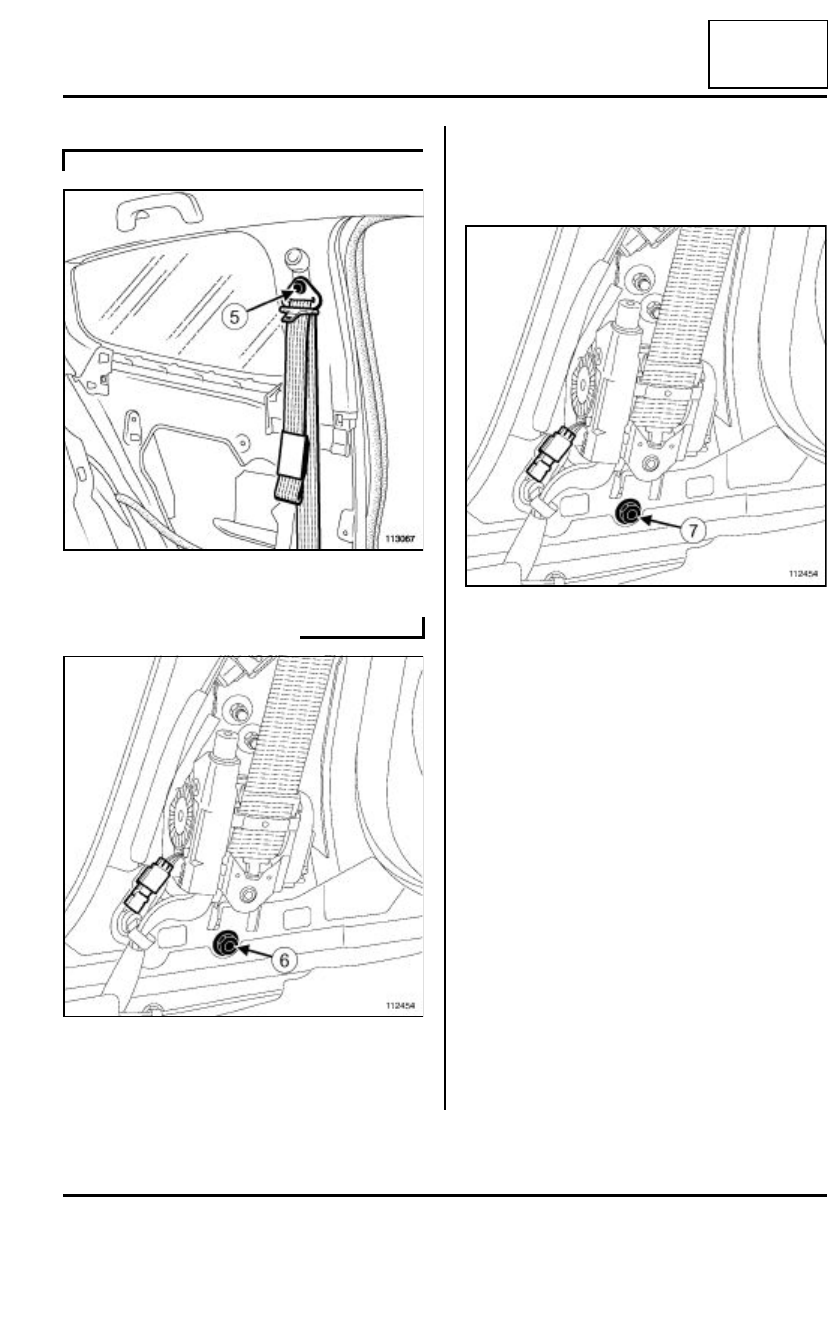

Extraer la tapa y el tornillo (5).

Desconectar los conectores.

Quitar el tornillo (6).

Extraer el cinturón.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el cinturón.

Conectar los conectores.

Apretar al par el tornillo de fijación del cinturón
(21 N.m), (7).

C85

113067

112454

112454
