43A

-

40

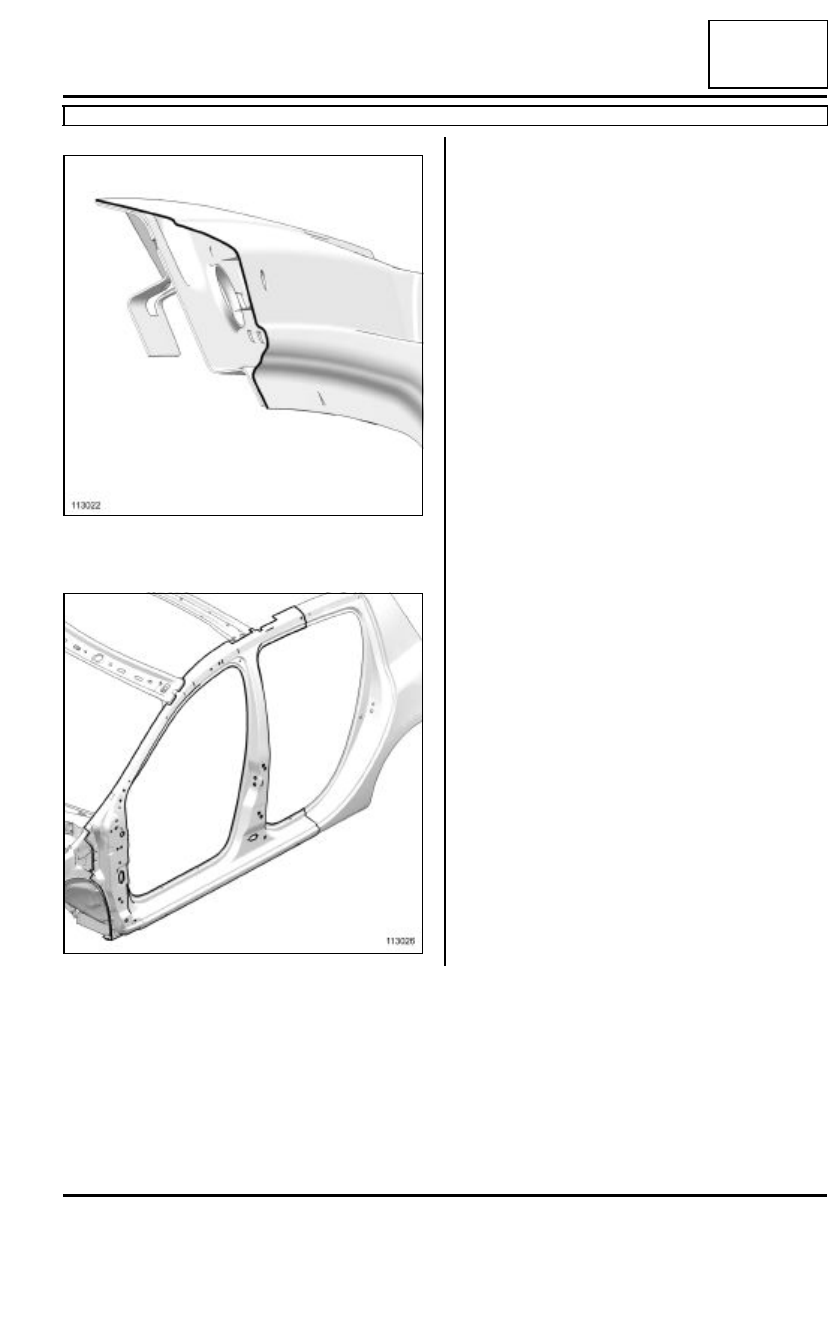

ESTRUCTURA SUPERIOR LATERAL

Costado de carrocería parte delantera: Descripción

B85

43A

Corte I

5 - Sustitución completa

113022

113026

43A

-

41

ESTRUCTURA SUPERIOR LATERAL

Parte superior de carrocería: Descripción general

B85 o C85

43A

(MR 400, 40A, Generalidades).

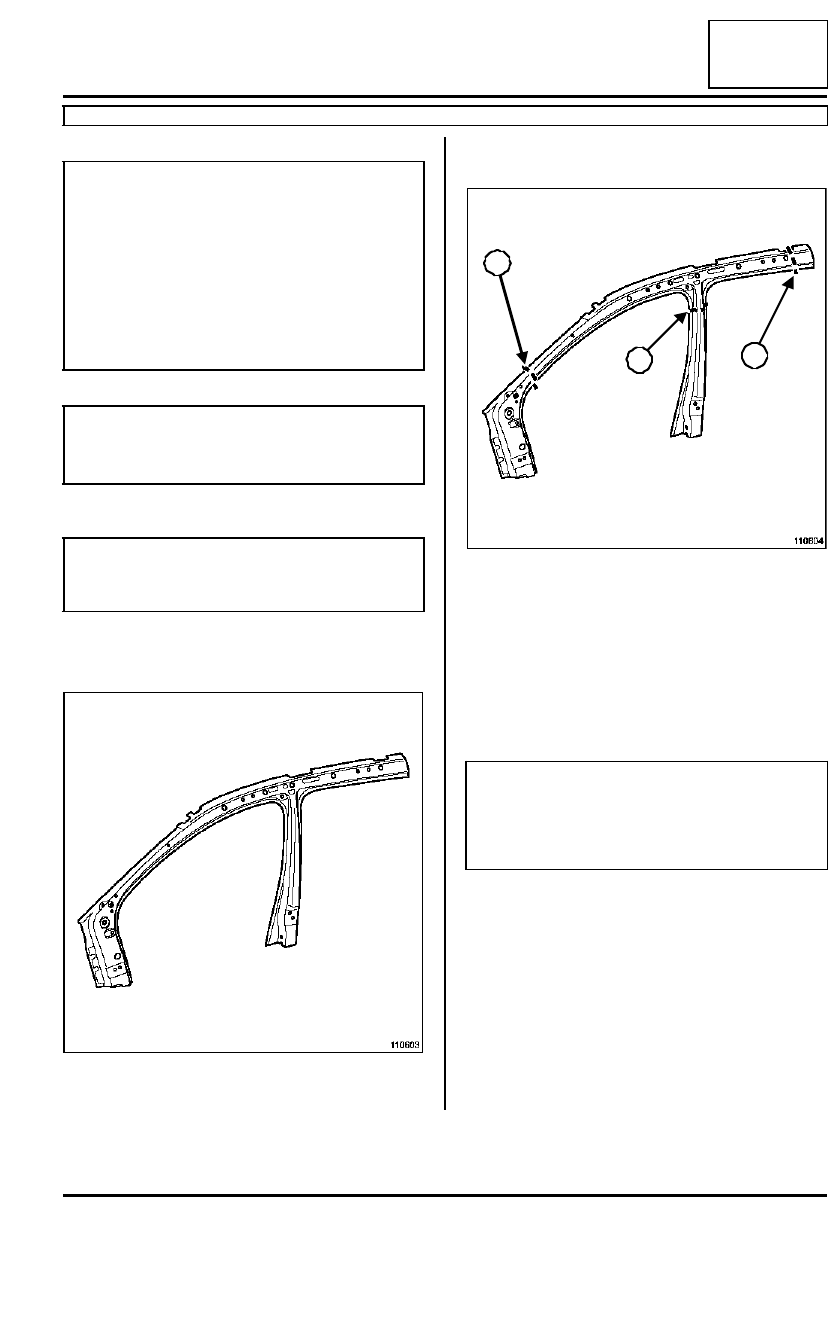

I - CONCEPCIÓN DEL ELEMENTO DE
ESTRUCTURA

Esta pieza es de tipo elemental, sólo cumple la función
de parte superior de carrocería.

II - ZONA DE CORTE PARA SUSTITUCIÓN
PARCIAL

Las líneas (1), (2) y (3) del dibujo materializan los luga-
res en los que es posible efectuar una sustitución par-
cial.

III - MODO DE ENSAMBLADO PARA UNA
SUSTITUCIÓN PARCIAL

Sólo se indican las uniones específicas para la sustitu-
ción parcial por corte.

Para los otros casos de acceso a las caras de ensam-
blado, las diferentes posibilidades de sustitución se
describen en los fundamentales de la reparación de
carrocería y estructura (consultar MR 400, 40A, Gene-
ralidades).

ATENCIÓN

Las informaciones contenidas a continuación des-
criben el método de reparación general para todos
los vehículos con el mismo tipo de concepción para
esta pieza.

Antes de leer estas informaciones generales, ase-
gurarse de que no hay particularidades ligadas al
vehículo. Estas particularidades se precisan si pro-
cede en las otras partes de este subcapítulo que
tratan de la pieza.

Nota:

Para indicaciones detalladas sobre una unión parti-
cular, consultar:

IMPORTANTE

Antes de intervenir, extraer los cinturones de segu-
ridad delanteros.

110603

110604

ATENCIÓN

Si los puntos de soldadura no se pueden realizar
con una punteadora eléctrica como estaban origi-
nalmente, serán sustituidos por puntos de tapo-
nado tras el taladrado de la primera chapa.

1

2

3

43A

-

42

ESTRUCTURA SUPERIOR LATERAL

Parte superior de carrocería: Descripción general

B85 o C85

43A

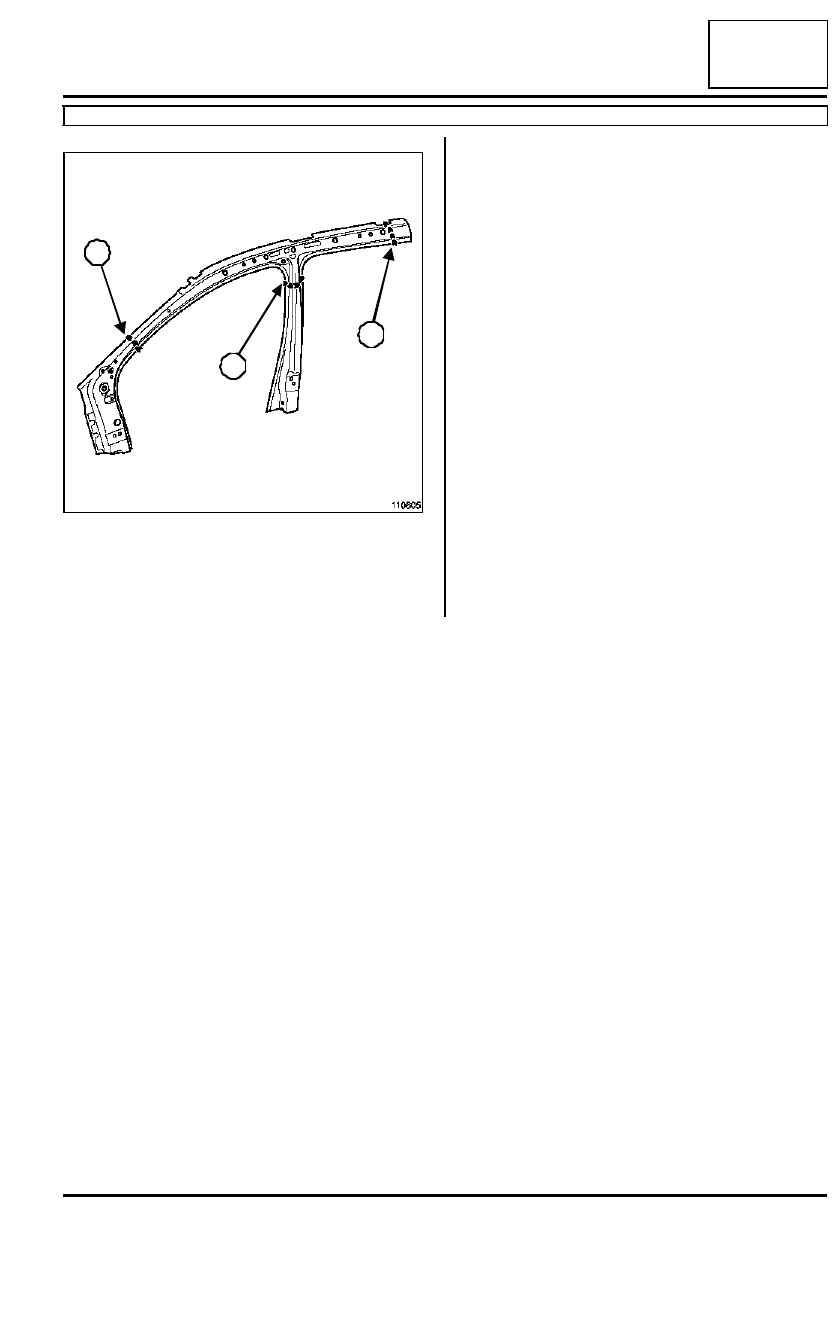

Las líneas (4), (5) y (6) del dibujo materializan una sol-
dadura borde contra borde por cordón de cadeneta
MAG.

Efectuar la soldadura (6) en la línea de ensamblado.

110605

4

5

6

43A

-

43

ESTRUCTURA SUPERIOR LATERAL

Parte superior de carrocería: Descripción

B85 o C85

43A

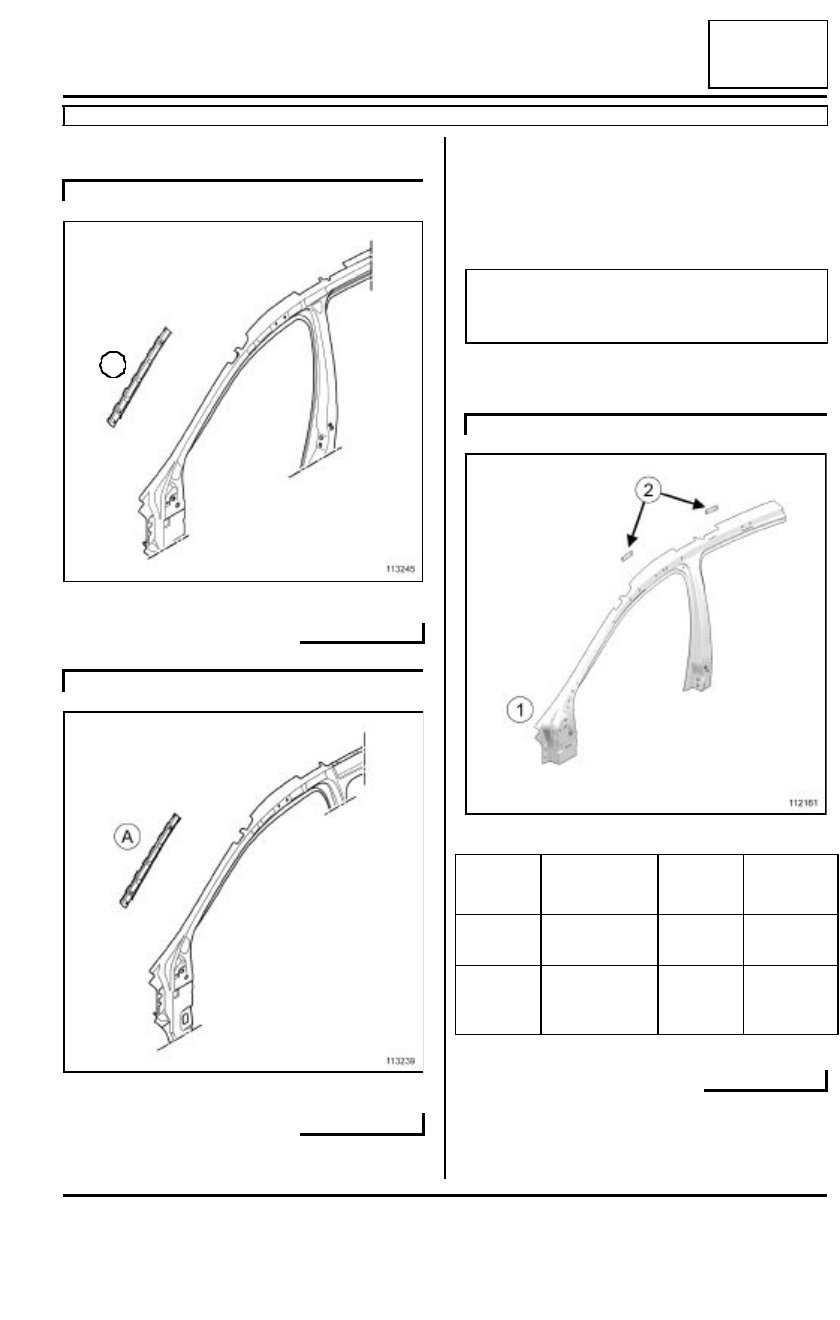

Para efectuar la sustitución de esta pieza, solicitar
como suplemento el soporte (A) de doble estanquidad.

Esta pieza sólo puede ser sustituida de una sola ma-
nera:

- sustitución completa.

Para indicaciones detalladas sobre una unión particu-
lar (consultar MR 400, 40A, Generalidades).

I - COMPOSICIÓN DE LA PIEZA DE RECAMBIO

B85

113245

C85

113239

A

IMPORTANTE

Antes de intervenir, extraer los cinturones de segu-
ridad delanteros.

B85

112161

Número

Designación

Natura-
leza

Espesor

(mm)

(1)

Parte superior
de carrocería

-

0,75

(2)

Placa de fija-
ción de la
barra de techo

HLE

1,5
