Sumario

Forro de custodia:
Descripción

44A-28

Faldón trasero: Descripción
general

44A-32

Faldón trasero: Descripción

44A-33

Forro de faldón trasero:
Descripción general

44A-34

Forro de faldón trasero:
Descripción

44A-35

45A

ALTOS DE CARROCERÍA

Estructura del vehículo parte
lateral: Descripción

45A-1

Techo: Descripción general

45A-6

Techo: Descripción

45A-7

Travesaño delantero de
techo: Descripción general

45A-11

Travesaño central de techo:
Descripción general

45A-12

Travesaño central de techo:
Descripción

45A-13

Travesaño trasero de techo:
Descripción general

45A-15

Travesaño trasero de techo:
Descripción

45A-16

47A

ABRIENTES LATERALES

Estructura vehículo parte
desmontable: Descripción

47A-1

Estructura del vehículo parte
lateral: Descripción

47A-3

Puerta lateral delantera:
Descripción general

47A-8

Puerta lateral delantera:
Extracción - Reposición

47A-10

44A

ESTRUCTURA SUPERIOR TRASERA

Puerta lateral delantera:
Reglaje

47A-12

Puerta lateral delantera:
Desvestido - vestido

47A-16

Puerta lateral trasera:
Descripción general

47A-17

Puerta lateral trasera:
Extracción - Reposición

47A-19

Puerta lateral trasera:
Reglaje

47A-21

Puerta lateral trasera:
Desvestido - Vestido

47A-24

Portezuela de tapa de
carburante: Descripción
general

47A-25

Portezuela de tapa de
carburante: Extracción -
Reposición

47A-26

48A

ABRIENTES NO LATERALES

Estructura vehículo parte
desmontable: Descripción

48A-1

Estructura del vehículo parte
delantera: Descripción

48A-3

Estructura del vehículo parte
trasera: Descripción

48A-5

Capot delantero: Descripción
general

48A-9

Capot delantero: Extracción -
Reposición

48A-11

Capot delantero: Reglaje

48A-13

Portón: Descripción general

48A-16

Portón: Extracción -
Reposición

48A-18

Portón: Reglaje

48A-20

Portón: Desvestido - Vestido

48A-22

47A

ABRIENTES LATERALES

40A

-

1

GENERALIDADES

Utillaje especializado de carrocería: Utilización

B85 o C85

40A

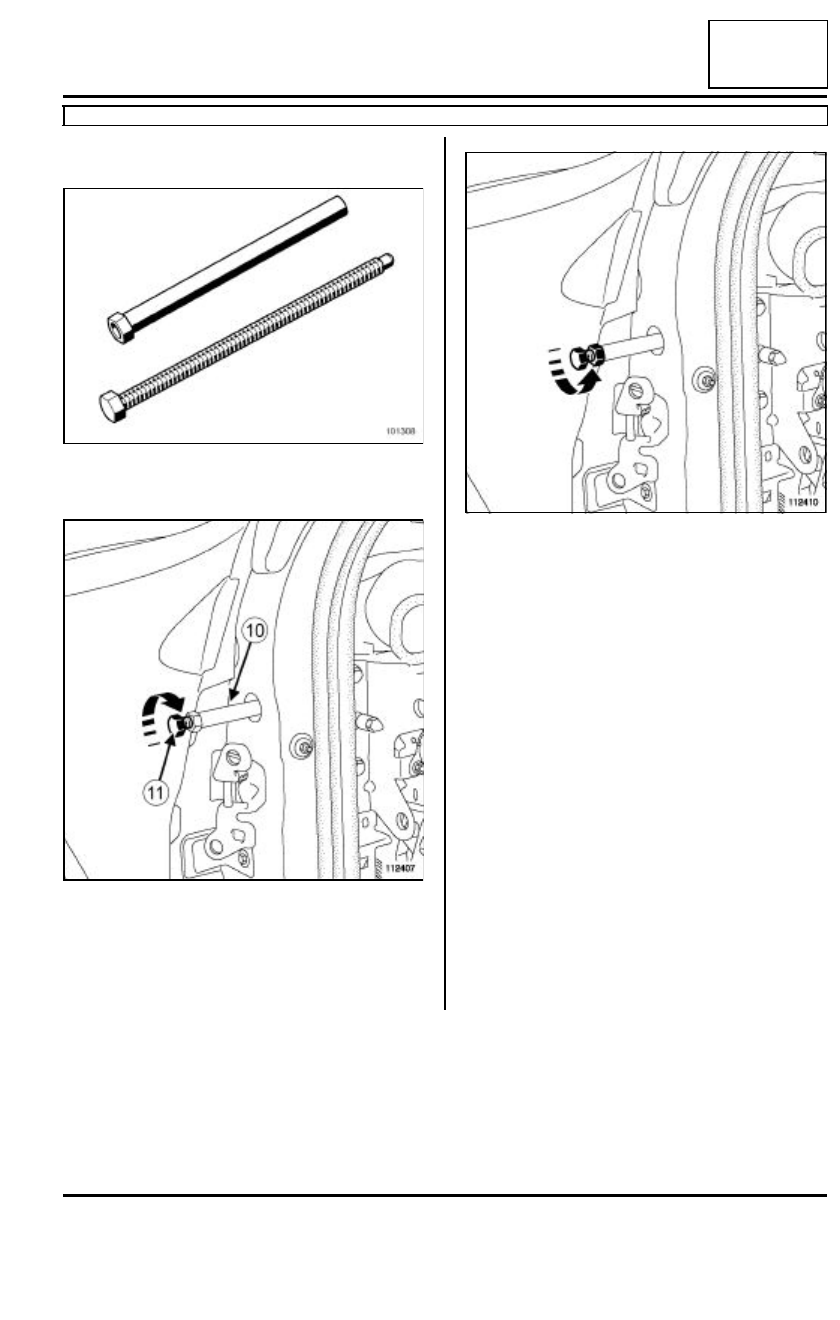

EMPLEO DEL ÚTIL DE EXTRACCIÓN DEL
TRAVESAÑO DEL TABLERO DE A BORDO Car.
1765

Utilizar este útil como se indica en el método de ex-
tracción del tablero de a bordo.

Introducir el útil Car. 1765 a fondo en el cuerpo (10).

Enroscar la varilla (11) en el cuerpo (10) a fondo.

Bloquear con fuerza como una contra-tuerca el
cuerpo del útil del travesaño del tablero de a bordo
sujetando el hexagonal del tornillo.

Aflojar el conjunto del útil a fondo y apretar ligera-
mente (durante esta operación, la tuerca de viga,
que posee una rosca invertida, se atornilla en la viga
y aparta ésta del pie delantero).

101308

112407

112410

40A

-

2

GENERALIDADES

Utillaje especializado de carrocería: Utilización

B85 o C85

40A

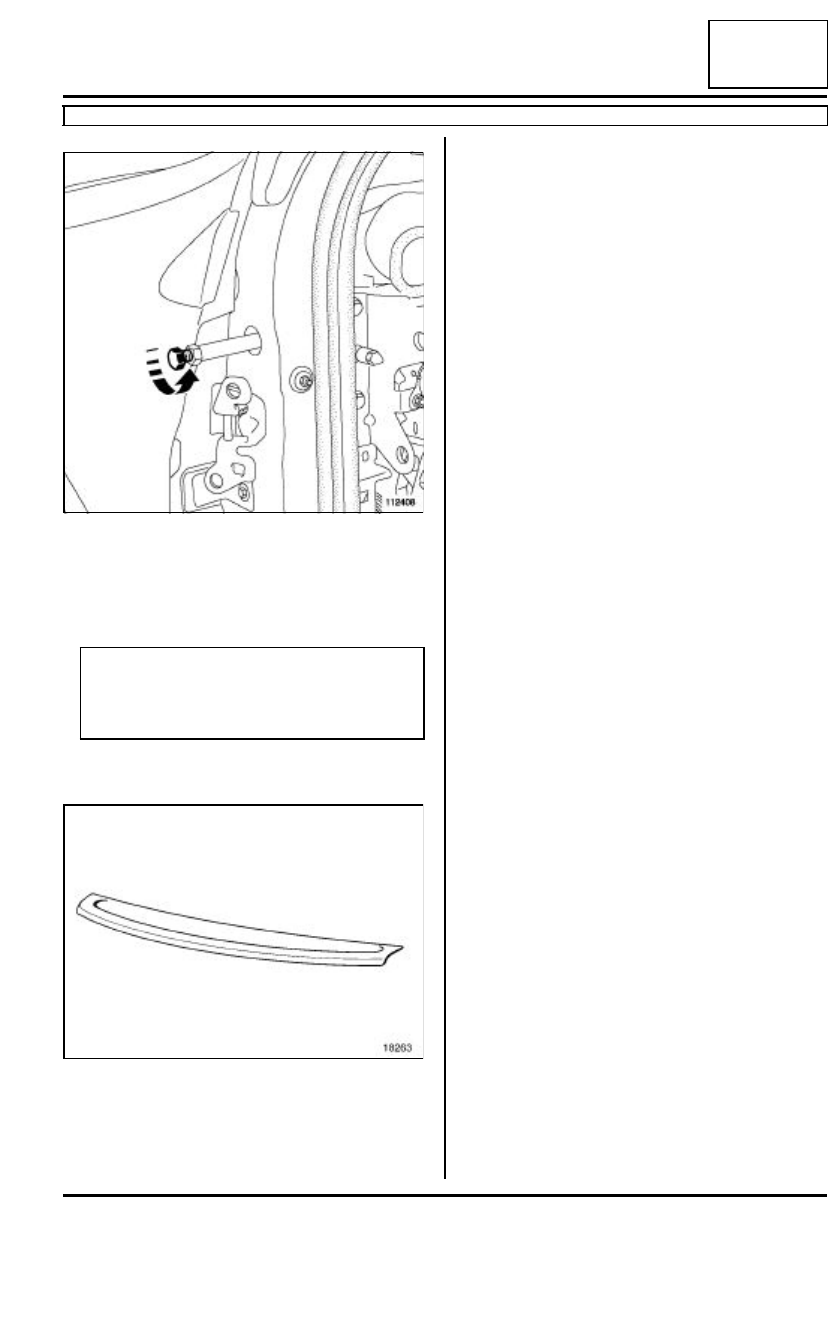

Sujetar el cuerpo (10) del útil y desbloquear la varilla
(11).

Aflojar la varilla  del travesaño del tablero de a bordo
para extraer el útil.

EMPLEO DEL ÚTIL DE PROTECCIÓN DEL
TABLERO DE A BORDO Car. 1764

Utilizar este útil al sustituir un parabrisas:

- desmontar las guarniciones del montante de vano,

- posicionar el protector del tablero de a bordo para

evitar su deterioro.

112408

ATENCIÓN

Para conservar el reglaje del travesaño del
tablero de a bordo y facilitar así la reposición,
desajustar la contratuerca en un solo lado.

18263

40A

-

3

GENERALIDADES

Utillaje especializado de carrocería: Utilización

B85 o C85

40A

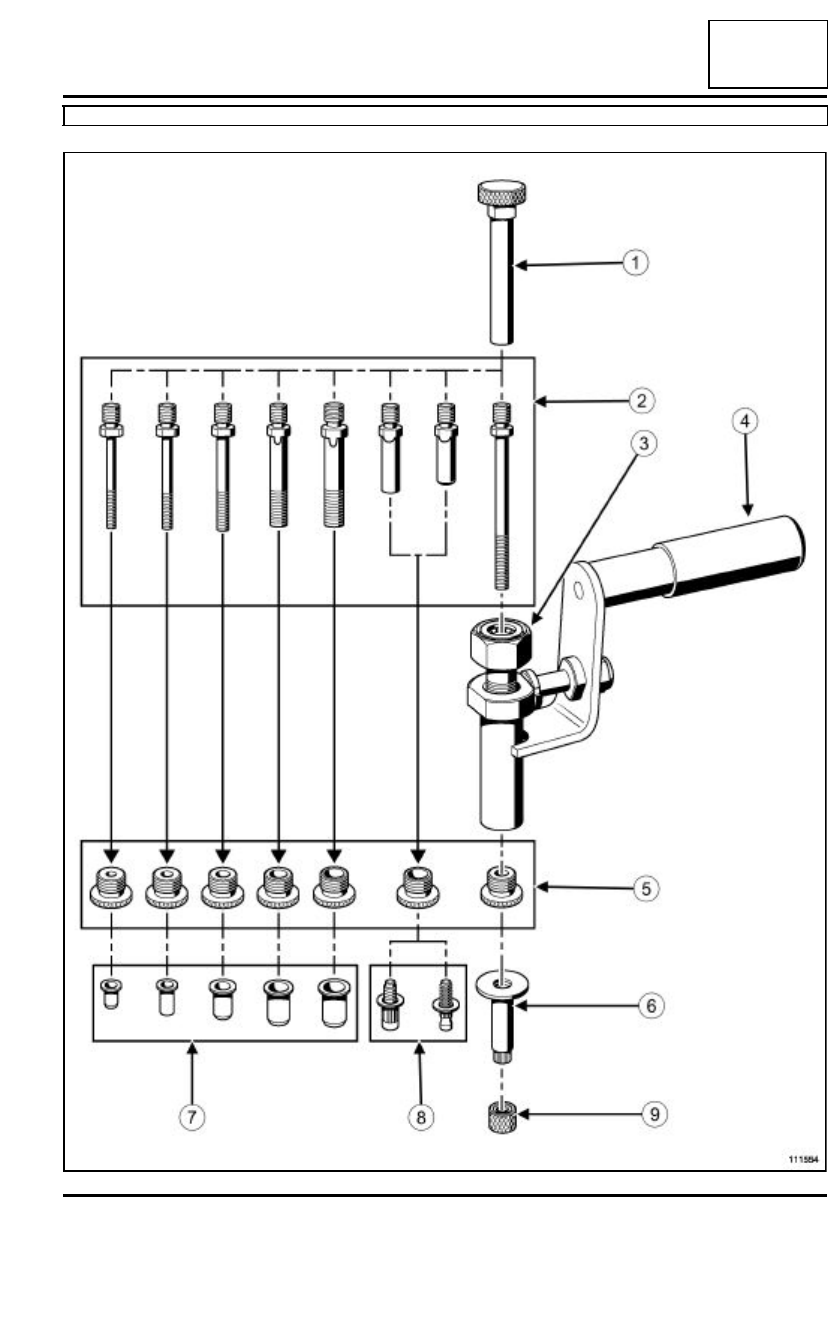

PREPARACIÓN DEL ÚTIL Car. 1504
