88A

-

5

CABLEADO

Toma de diagnóstico: Lista y localización de los elementos

88A

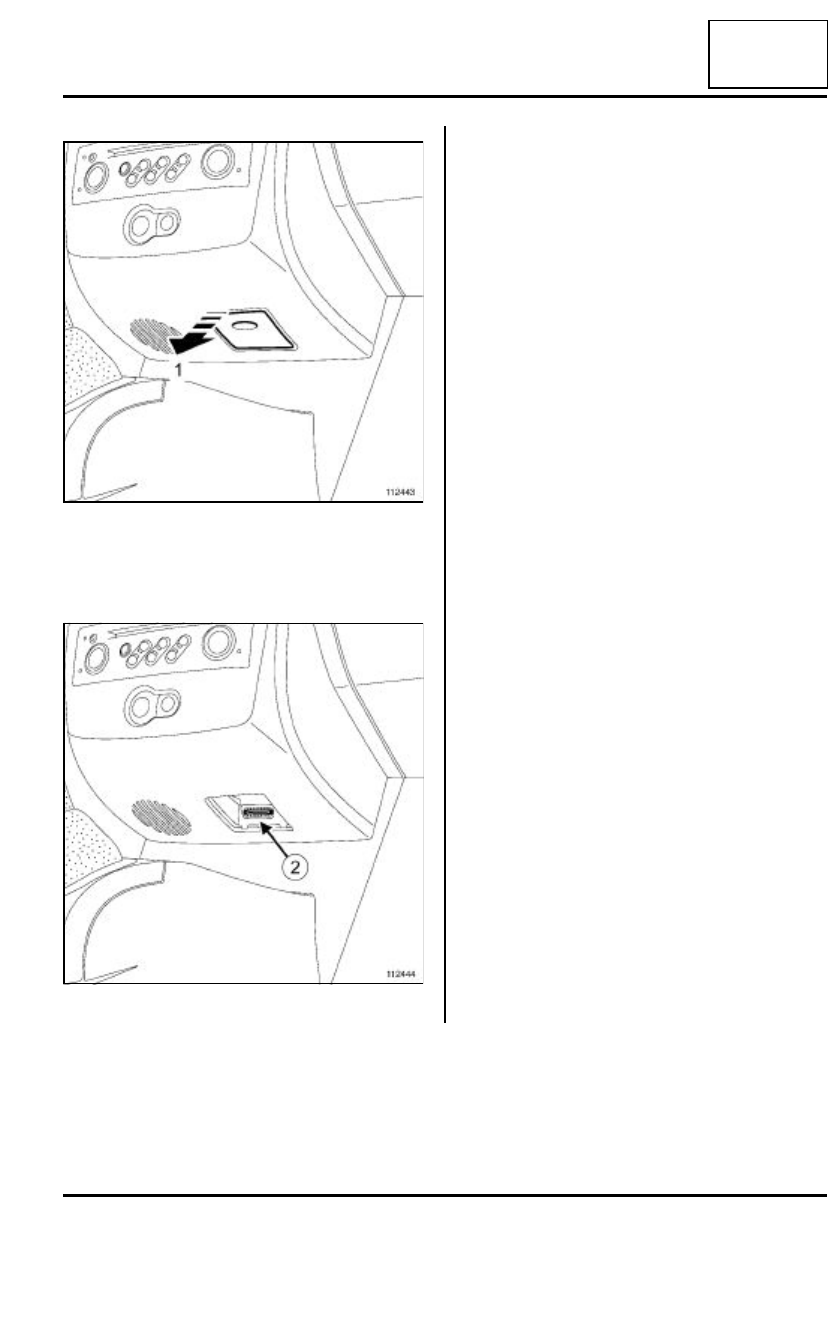

La toma de diagnóstico está situada en la parte inferior
del tablero de a bordo, por encima de la consola cen-
tral.

Extraer la tapa.(1)

Toma de diagnóstico (2).

112443

112444

88C

-

1

AIRBAG Y PRETENSORES

Airbag y pretensores: Lista y localización de los elementos

88C

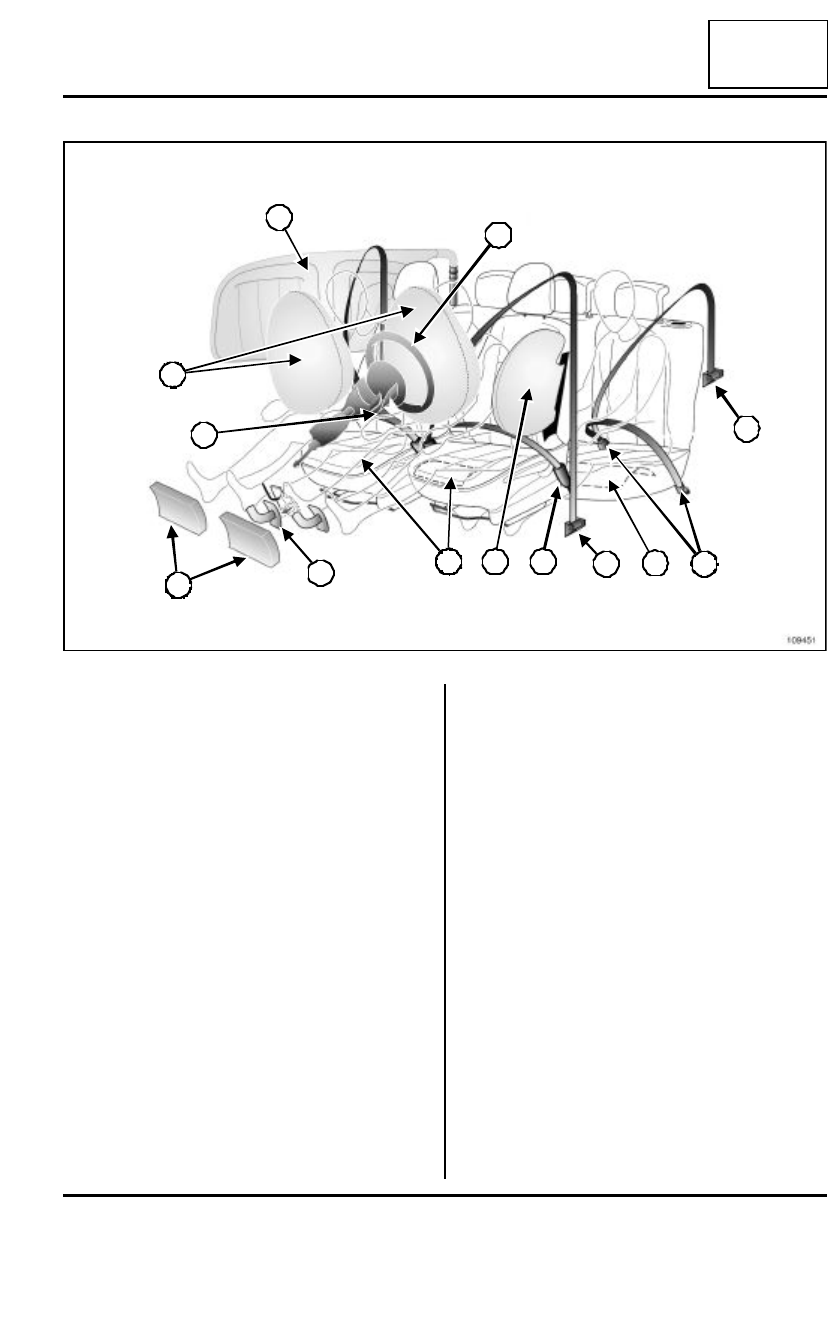

Estos vehículos están equipados con un conjunto de
seguridad pasiva de tipo SRP (Sistema de Retención
Programada) compuesto por:

- absorbedores de choques a la altura de los pies (1),

- colocación en el piso del pedal de freno (2),

- absorbedores de choque en la coquilla bajo el volante

(3),

- airbags frontales (4) en las plazas delanteras con dos

generadores (dos volúmenes),

- airbags anti-deslizamiento (5) en las plazas delante-

ras en el cojín del asiento de los asientos (únicamente
en vehículo 3 puertas),

- airbags de tórax (6) en las plazas delanteras en el res-

paldo de los asientos,

- pretensores de tipo ventral (7) en las plazas delante-

ras (únicamente en vehículo 5 puertas),

- enrolladores pirotécnicos de cinturones delanteros

(8),

- hebilla y anclaje del cinturón rígido de hebilla corta

anti-deslizamiento (9),

- una abolladura anti-deslizamiento trasera (10),

- enrolladores pirotécnicos de cinturones traseros (11)

(en las plazas laterales),

- un volante con armadura de magnesio deformable

(12),

- airbags laterales de tipo cortina (13),

- un calculador,

- captadores de choque laterales,

- un captador de posición del asiento del conductor,

- un contactor de inhibición de los airbags del pasajero,

- un testigo de fallo del sistema,

- un testigo de confirmación de inhibición.

109451

1

2

3

4

5

6

7

8

9

10

11

12

13

88C

-

2

AIRBAG Y PRETENSORES

Airbag y pretensores: Lista y localización de los elementos

88C

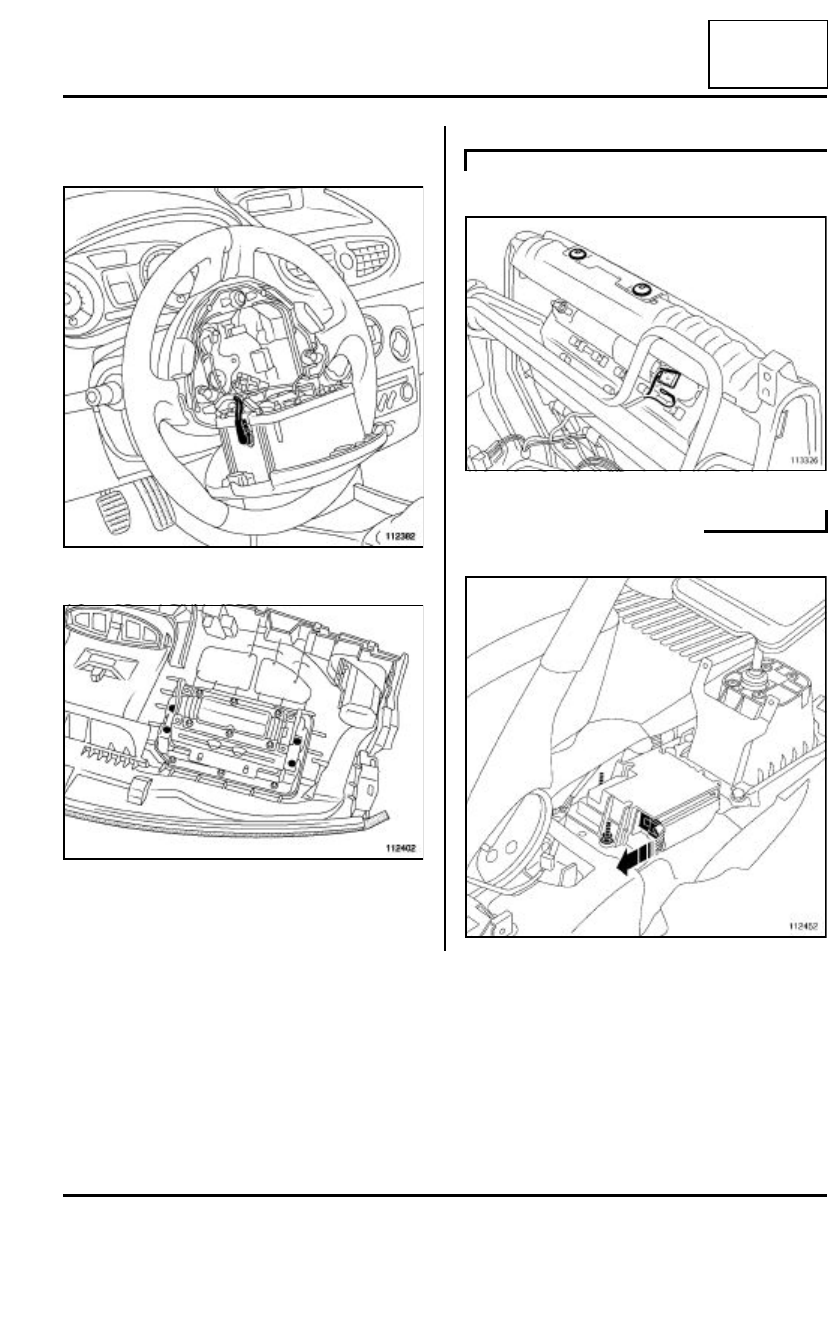

I - AIRBAGS DELANTEROS

Airbag frontal del conductor

Airbag frontal del pasajero

Airbag anti-deslizamiento

Calculador del airbag

112382

112402

C85

113326

112452

88C

-

3

AIRBAG Y PRETENSORES

Airbag y pretensores: Lista y localización de los elementos

88C

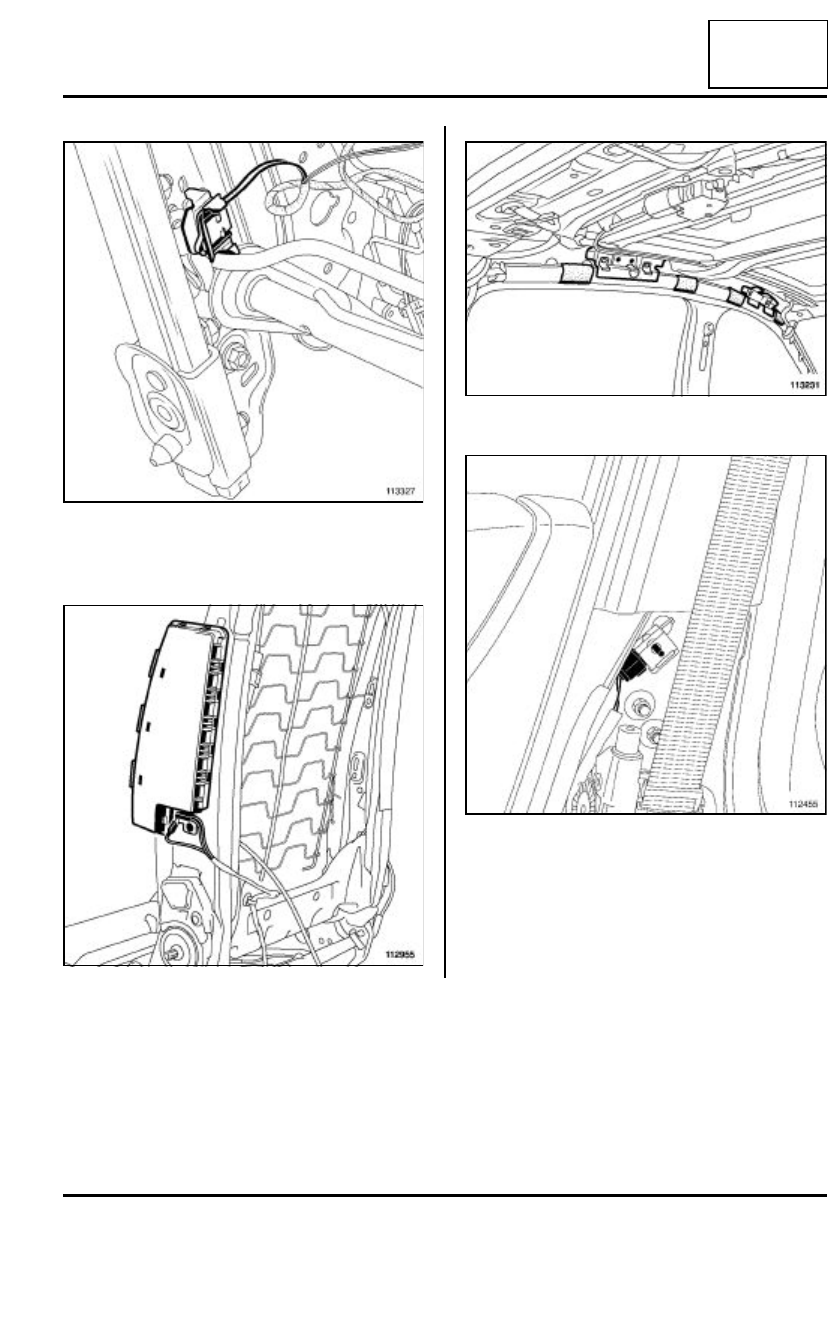

Captador de posición del asiento

II - AIRBAGS LATERALES

Airbag lateral delantero (tórax)

Airbag lateral de cortina

Captador de choque lateral

113327

112955

113231

112455
