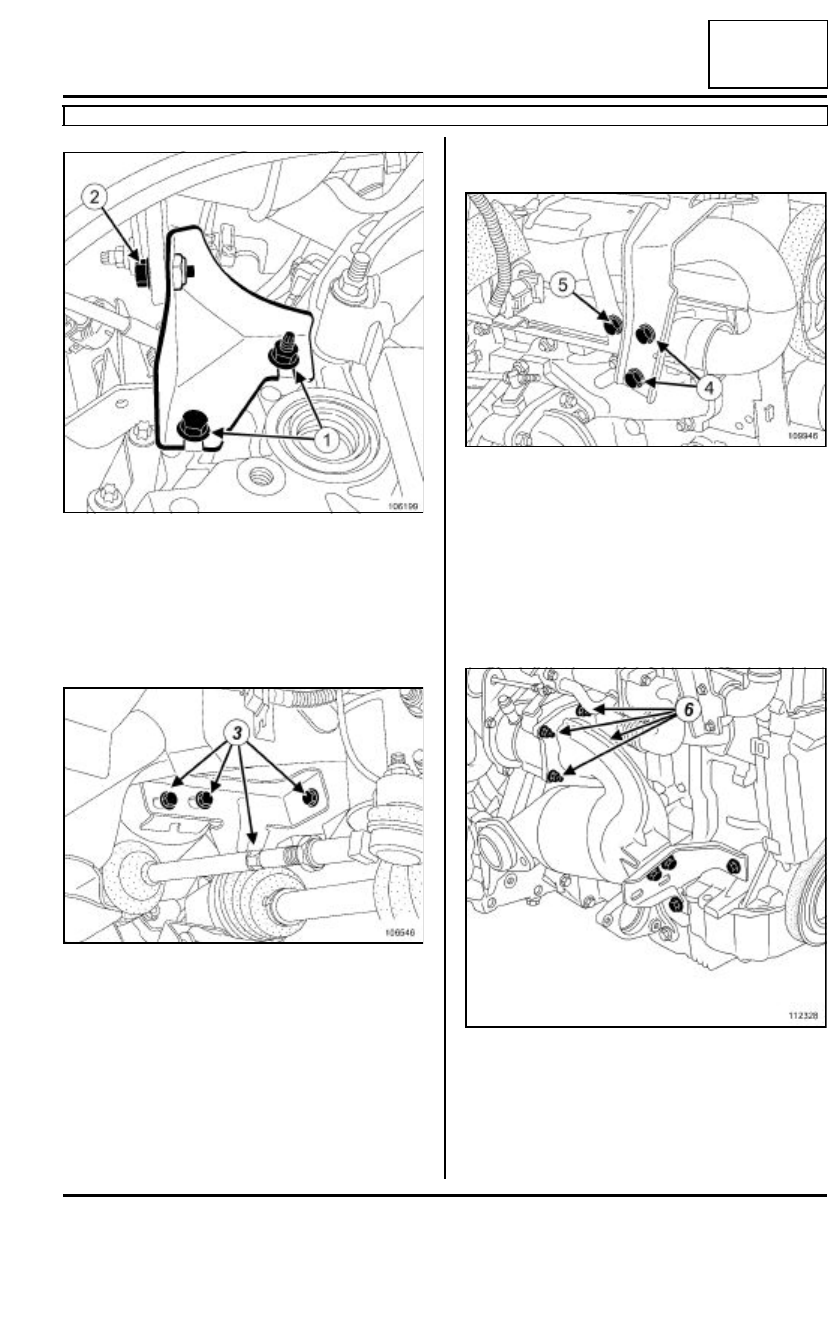

19B

-

16

ESCAPE

Catalizador: Extracción - Reposición

K9K

19B

Extraer:

- las fijaciones (1) de la muleta posterior en la caja

de velocidades,

- el tornillo de fijación (2) de la muleta posterior en el

catalizador,

- la muleta posterior.

Extraer:

- las fijaciones (3) de la muleta anterior,

- la muleta anterior.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos de fijación (4) del anillo de levanta-

miento lado distribución,

- el anillo de levantamiento lado distribución,

- el tornillo de fijación (5) del tubo de admisión de

aire,

- el tubo de admisión de aire.

Extraer:

- los tornillos de fijación (6) del catalizador en el tur-

bocompresor,

- el catalizador,

- el retén de estanquidad.

106199

106546

109946

112328

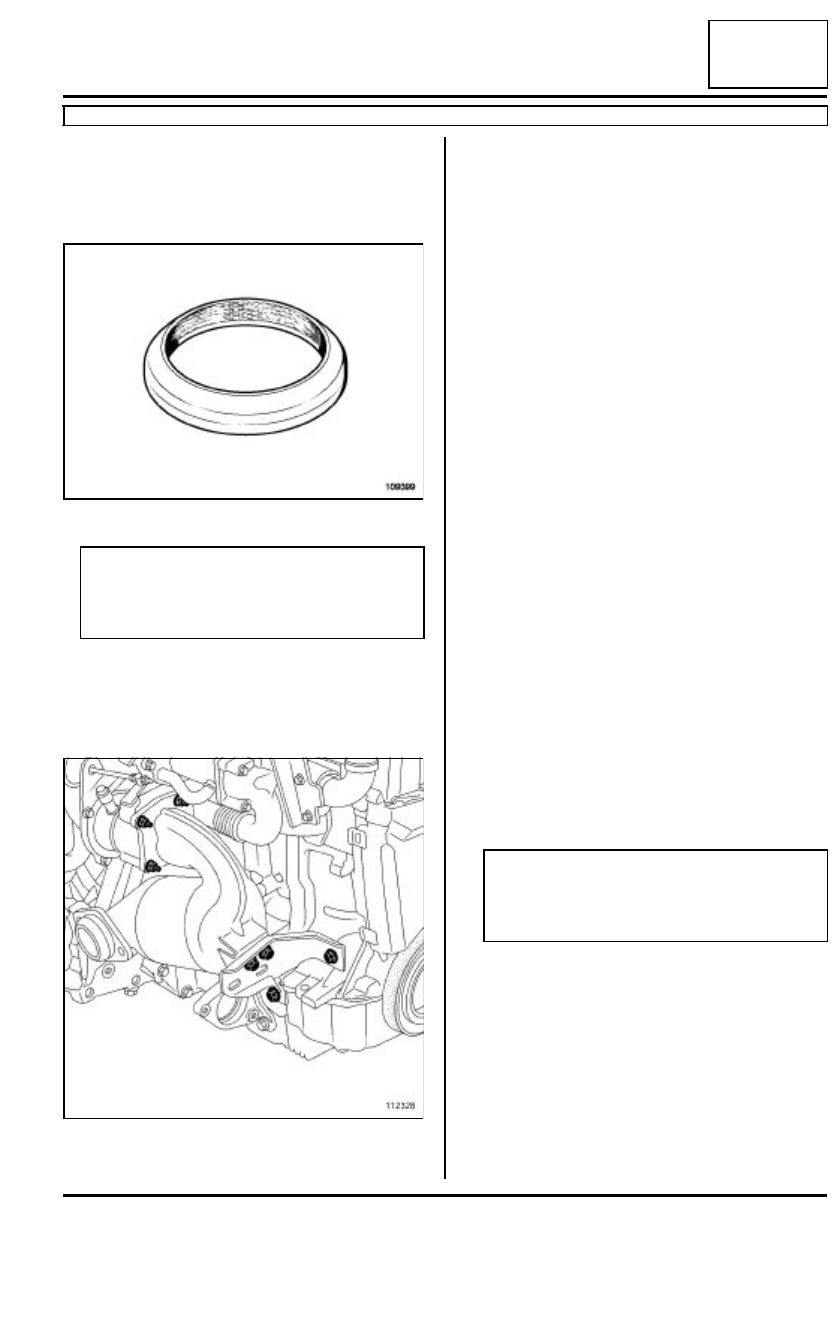

19B

-

17

ESCAPE

Catalizador: Extracción - Reposición

K9K

19B

REPOSICIÓN

I - ETAPA DE PREPARACIÓN PARA LA
REPOSICIÓN

Colocar el retén de estanquidad.

II - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

En caso de sustituir, apretar al par los espárragos
de salida del turbocompresor (7 N.m).

Colocar el catalizador.

Apretar por orden y hasta hacer contacto:

- los tornillos de la muleta anterior en el motor,

- los tornillos de la muleta posterior en la caja de ve-

locidades,

- los tornillos de la muleta anterior en el catalizador,

- los tornillos de la muleta posterior en el catalizador,

- las tuercas de fijación del catalizador en el turbo-

compresor.

Apretar por orden y a los pares:

- las tuercas de fijación del catalizador en el tur-

bocompresor (26 N.m),

- los tornillos de fijación de la muleta anterior en

el motor (44 N.m),

- los  tornillos de fijación de la muleta posterior

en la caja de velocidades (21 N.m),

- los tornillos de fijación de la muleta anterior en

el catalizador (26 N.m),

- el tornillo de fijación de la muleta posterior en

el catalizador (21 N.m).

Colocar:

- el tubo de admisión de aire,

- el anillo de levantamiento,

- la línea de escape,

- las fijaciones del silentbloc de la línea de escape

en la carrocería.

Apretar a los pares:

- En caso de sustituir, los espárragos de la brida

de escape en la salida del catalizador (7 N.m),

- las tuercas de la brida de escape (21 N.m).

III - ETAPA FINAL

Apretar al par las fijaciones del silentbloc de la
línea de escape en la carrocería (62 N.m).

Verificar la ausencia de contacto bajo la carrocería.

109399

ATENCIÓN

Sustituir imperativamente el retén de estanqui-
dad entre el catalizador y la línea de escape por
un elemento nuevo.

112328

ATENCIÓN

Verificar la ausencia de contacto entre el catali-
zador y el tubo de retorno de aceite del turbo-
compresor.

19B

-

18

ESCAPE

Catalizador: Extracción - Reposición

K9K

19B

Colocar la bieleta de recuperación de par (consultar
19D, Suspensión motor, Suspensión pendular
trasera: Extracción - Reposición, página 19D-10).

Colocar:

- el protector bajo el motor,

- la boca bajo la rejilla de alero (consultar MR 393

Carrocería, 56A, Accesorios exteriores, Boca
bajo la rejilla de alero: Extracción-Reposición),

- las dos tapas de copela del amortiguador,

- la rejilla de alero (consultar MR 393 Carrocería,

56A, Accesorios exteriores, Rejilla de alero: Ex-
tracción-Reposición),

- el conducto de admisión de aire,

- la tapa del motor.

Conectar la batería (consultar Batería: Extracción -
Reposición).

ATENCIÓN

Verificar:

- que no haya contacto entre la línea de escape y

la carrocería,

- la presencia de todas las pantallas térmicas.

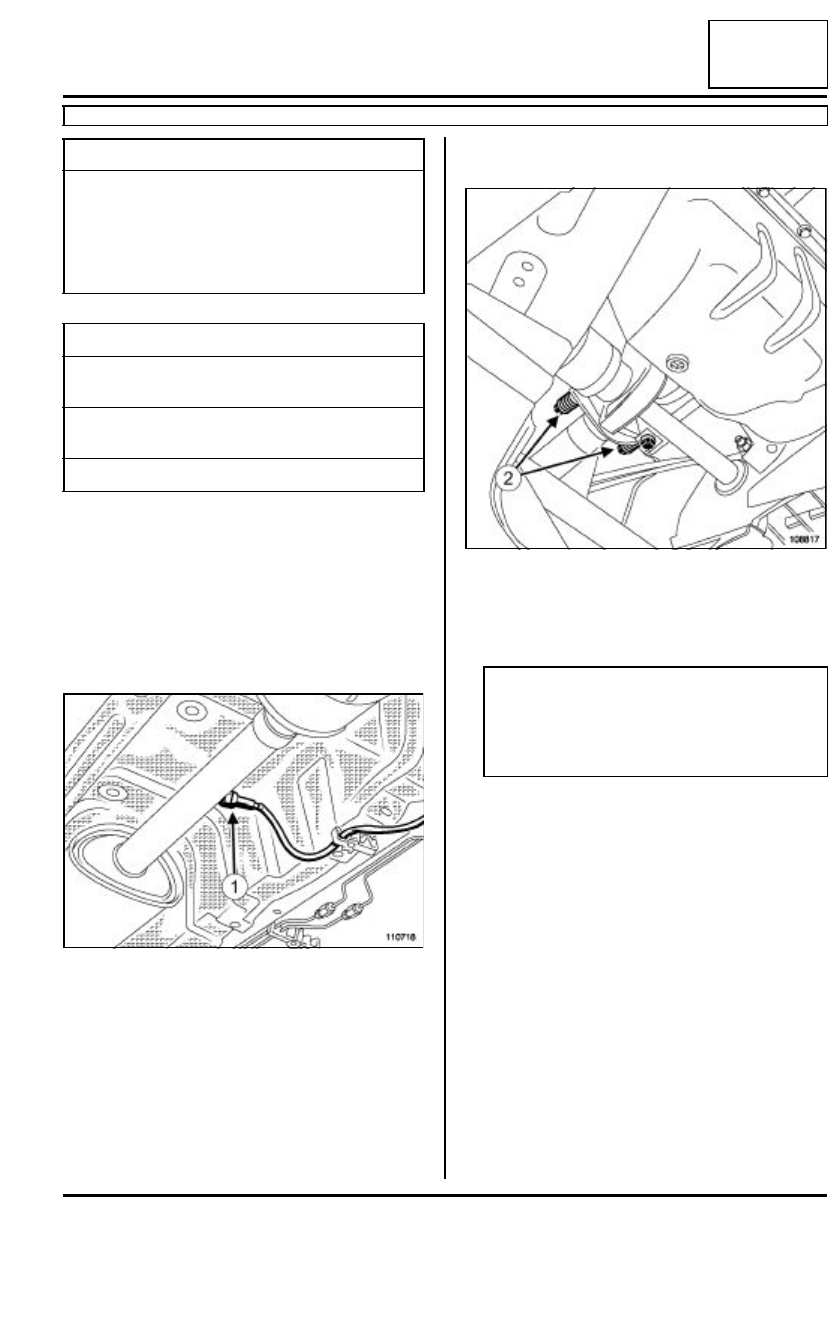

19B

-

19

ESCAPE

Catalizador: Extracción - Reposición

D4F

19B

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN PARA LA
EXTRACCIÓN

Poner el vehículo sobre un elevador de dos colum-
nas (consultar 02A, Medio de levantamiento, Ve-
hículo: Remolcado y levantamiento).

Extraer:

- los tornillos de fijación del protector bajo el motor,

- el protector bajo el motor,

- la sonda de oxígeno posterior (1) mediante el útil

(Mot. 1495-01).

Cortar la línea de escape (consultar 19B, Escape,
Escape: Precauciones para la reparación) y (con-
sultar 19B, Escape, Escape: Piezas e ingredien-
tes para la reparación).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos de fijación (2) de la brida de escape,

- el catalizador.

Utillaje especializado indispensable

Mot. 1495-01

Casquillo de 22 mm
para extracción/reposi-
ción de las sondas de
oxígeno - arrastre cua-
drado 1/2" y 6 caras
ext. de 24 mm

Pares de apriete

m

espárragos de la brida
de salida del colector

7 N.m

tornillos de fijación de la
brida de escape

25 N.m

sonda de oxígeno

45 N.m

110718

108817

IMPORTANTE

Los catalizadores contienen fibras cerámicas;
están contenidas en el interior de una unidad
cerrada y no se pueden dispersar. Se prohíbe
taladrar o recortar los catalizadores.
