Renault Clio. Manual - parte 141

19A

-

53

REFRIGERACIÓN

Tubo de entrada de la bomba de agua: Extracción - Reposición

K4J o K4M

19A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medios de levantamiento: Vehícu-
lo: Remolcado y levantamiento).

Desconectar la batería (consultar 80A, Batería, Ba-
tería: Extracción - Reposición).

Vaciar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Vaciado
- Llenado).

Aclarar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración del mo-
tor: Limpieza).

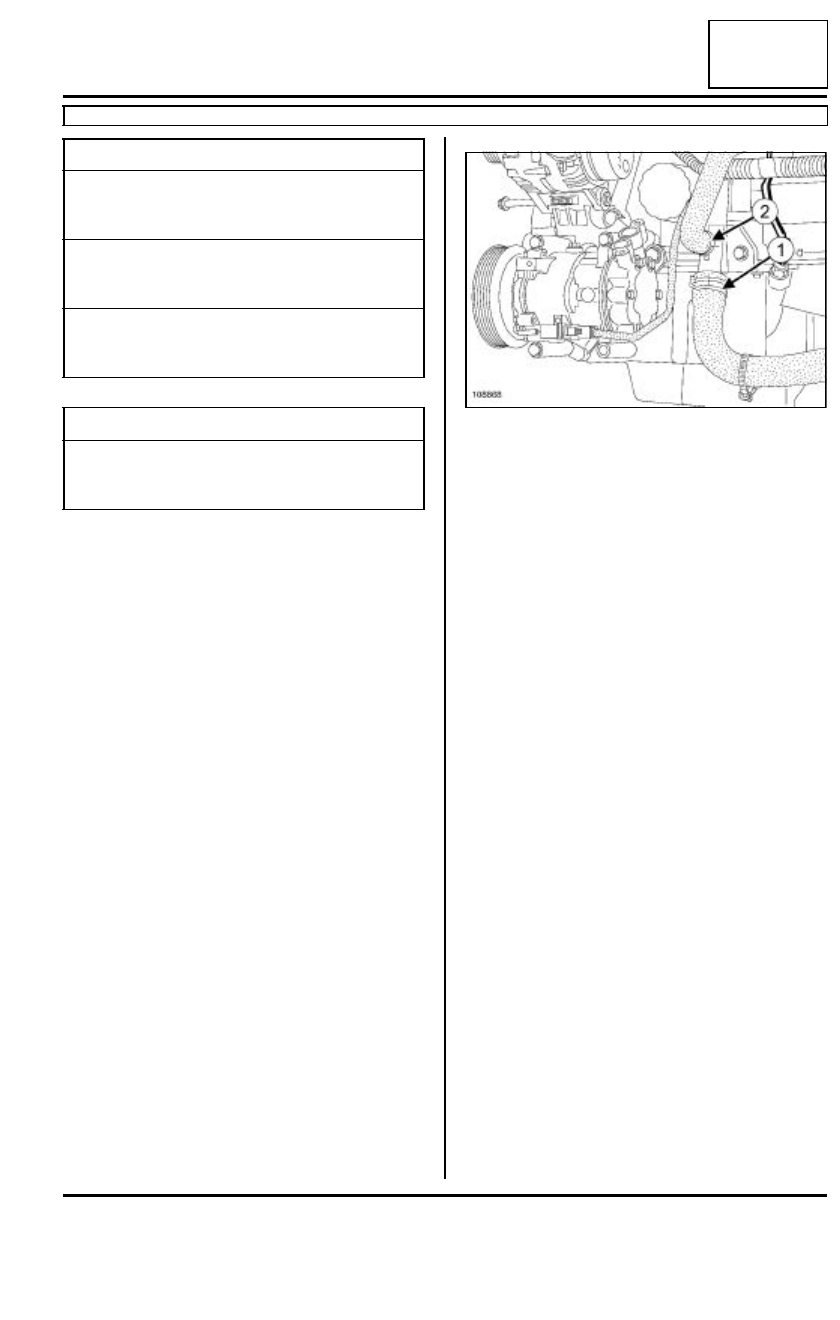

Desconectar el manguito inferior del radiador de re-
frigeración (1) y el manguito de calefacción (2), me-
diante el útil (Mot. 1202-01) o (Mot. 1202-02) o
(Mot. 1448).

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

Extraer:

- los tornillos de fijación del tubo de entrada de la

bomba de agua,

- el tubo de entrada de la bomba de agua.

REPOSICIÓN

I - ETAPA DE REPOSICIÓN DE LA PIEZA
ESTUDIADA

Colocar el tubo de entrada de la bomba.

Apretar al par los tornillos de fijación del tubo de
entrada de la bomba de agua (25 N.m).

II - ETAPA FINAL

Conectar el manguito inferior del radiador de refrige-
ración y el manguito de calefacción, mediante el útil
(Mot. 1202-01) o (Mot. 1202-02) o (Mot. 1448).

Efectuar el llenado del circuito de refrigeración (con-
sultar  19A, Refrigeración, Circuito de refrigera-
ción: Vaciado - Llenado).

Purgar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Purga).

Conectar la batería (consultar 80A, Batería, Bate-
ría: Extracción - Reposición).

Utillaje especializado indispensable

Mot. 1202-01

Pinza de abrazaderas
para abrazadera elás-
tica (modelo grande)

Mot. 1202-02

Pinza de abrazaderas
para abrazadera elás-
tica (modelo pequeño)

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

Pares de apriete

m

tornillos de fijación del
tubo de entrada de la
bomba de agua

25 N.m

108868

19A

-

54

REFRIGERACIÓN

Tubo de entrada de la bomba de agua: Extracción - Reposición

K9K

19A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar 02A, Medios de levantamiento, Vehícu-
lo: Remolcado y levantamiento).

Extraer:

- el protector del motor,

- el protector bajo el motor,

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción - reposición),

- el guardabarros derecho (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Pantallas
del paso de rueda delantero),

- el intercambiador aire-aire (consultar 12B, So-

brealimentación, Cambiador aire-aire: Extrac-
ción - Reposición).

Vaciar el circuito de refrigeración (consultar 19A,
Refrigeración, Circuito de refrigeración: Vaciado
- Llenado).

Extraer:

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - reposición),

- el alternador (consultar 16A, Arranque - Carga,

Alternador: Extracción - reposición),

- el soporte multifunción (consultar 10A, Conjunto

motor y Bajos de motor, Soporte multifunción:
Extracción - reposición),

- el cambiador de temperatura agua/aceite (consul-

tar 10A, Conjunto motor y Bajos de motor, Cam-
biador de temperatura del agua-aceite:
Extracción - Reposición).

II - EXTRACCIÓN DE LA PIEZA ESTUDIADA

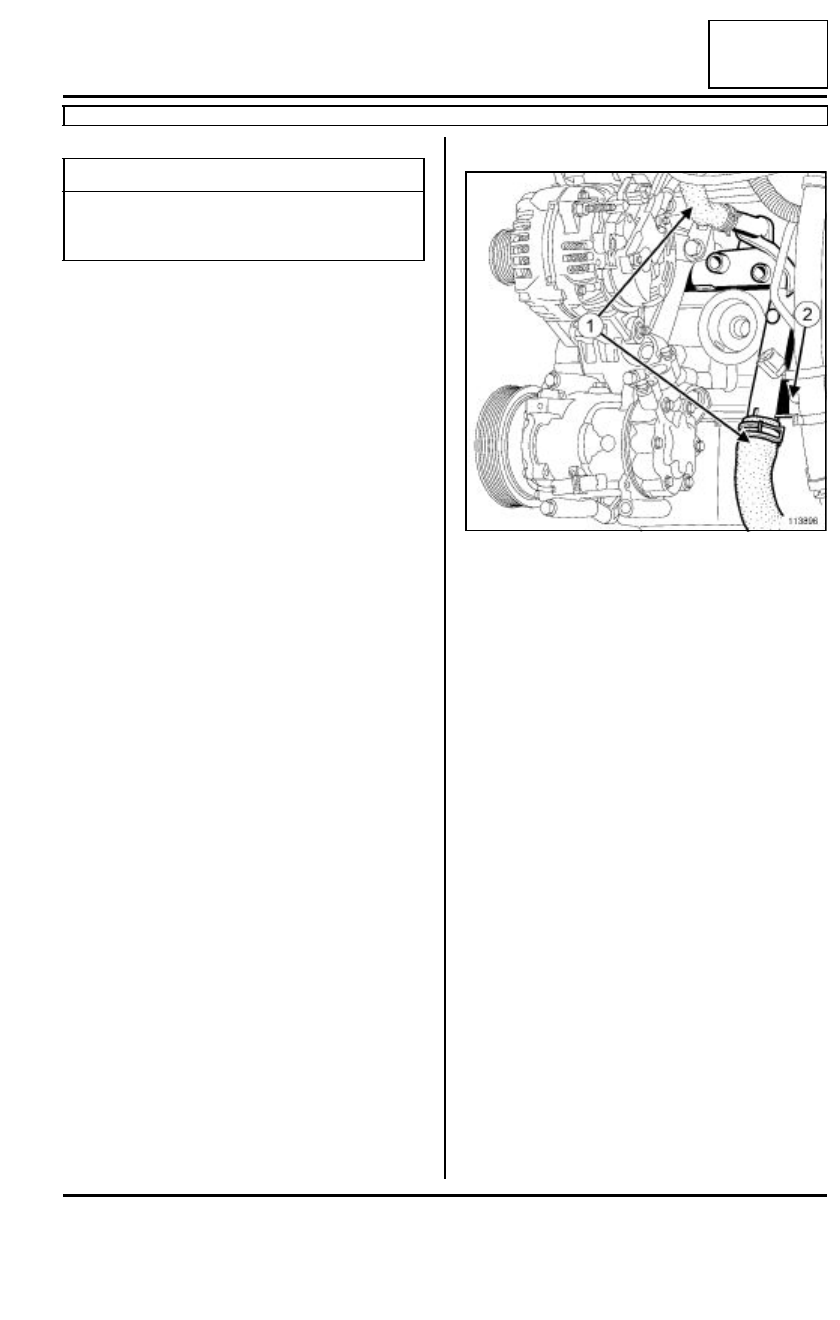

Desconectar los manguitos (1)de agua del tubo de
entrada de la bomba de agua.

Extraer:

- el tornillo (2) de fijación del tubo de entrada de la

bomba de agua,

- el tubo de entrada de la bomba de agua.

REPOSICIÓN

I - REPOSICIÓN DE LA PIEZA ESTUDIADA

Colocar el tubo de entrada de agua de la bomba de
agua.

Apretar al par el tornillo del tubo de entrada de
agua de la bomba de agua (22 N.m).

Conectar los manguitos de agua en el tubo de entra-
da de agua de la bomba de agua.

II - ETAPA FINAL

Colocar:

- el cambiador de temperatura agua/aceite (consul-

tar 10A, Conjunto motor y Bajos de motor, Cam-
biador de temperatura del agua-aceite:
Extracción - reposición),

- el soporte multifunción (consultar 10A, Conjunto

motor y bajos de motor, Soporte multifunción:
Extracción - reposición),

- el alternador (consultar 16A, Arranque - Carga,

Alternador: Extracción - reposición),

Pares de apriete

m

tornillo del tubo de
entrada de agua de la
bomba de agua

22 N.m

113896

19A

-

55

REFRIGERACIÓN

Tubo de entrada de la bomba de agua: Extracción - Reposición

K9K

19A

- la correa de accesorios (consultar 11A, Parte alta

y delantera del motor, Correa de accesorios:
Extracción - reposición),

- el intercambiador aire-aire (consultar 12B, So-

brealimentación, Cambiador aire-aire: Extrac-
ción - Reposición).

- el guardabarros derecho (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Pantallas
del paso de rueda delantero),

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero: Extracción - reposición),

- el protector bajo el motor,

- el protector del motor.

Efectuar el llenado del motor (consultar 19A, Refri-
geración, Circuito de refrigeración: Vaciado -
Llenado).

Efectuar la purga del circuito de refrigeración (con-
sultar  19A, Refrigeración, Circuito de refrigera-
ción: Purga).

19A

-

56

REFRIGERACIÓN

Vaso de expansión: Extracción - Reposición

19A

EXTRACCIÓN

I - ETAPA DE PREPARACIÓN EN LA EXTRACCIÓN

Poner el vehículo en un elevador de dos columnas
(consultar  Vehículo: Remolcado y levantamien-
to).

Desconectar la batería (consultar Batería: Extrac-
ción - Reposición).

Extraer:

- el paragolpes delantero (consultar MR 393 Carro-

cería, 55A, Protecciones exteriores, Paragolpes
delantero extracción-reposición),

- el protector bajo el motor.

II - ETAPA DE EXTRACCIÓN DE LA PIEZA
ESTUDIADA

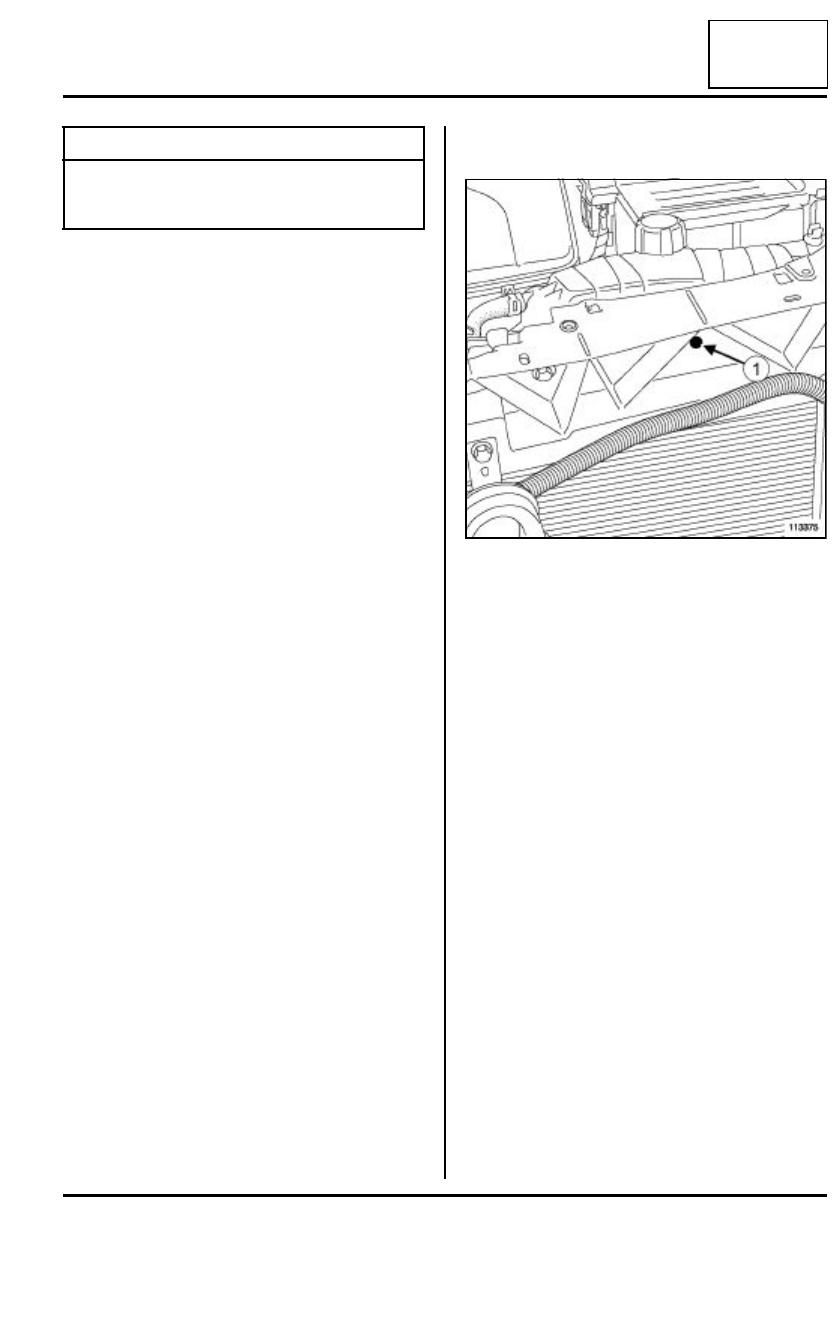

Extraer la grapa (1).

Apartar el vaso de expansión.

Colocar unas pinzas para manguitos en los mangui-
tos del vaso de expansión.

Extraer mediante el útil (Mot. 1448):

- la abrazadera del manguito inferior del vaso de ex-

pansión,

- la abrazadera del manguito superior del vaso de

expansión.

Extraer:

- el manguito inferior del vaso de expansión,

- el manguito superior del vaso de expansión.

Extraer el vaso de expansión.

REPOSICIÓN

I - ETAPA DE PREPARACIÓN EN LA REPOSICIÓN

Colocar:

- el manguito superior del vaso de expansión,

- el manguito inferior del vaso de expansión.

Colocar mediante el útil (Mot. 1448):

- la abrazadera de manguito superior del vaso de

expansión,

- la abrazadera del manguito inferior del vaso de ex-

pansión.

Utillaje especializado indispensable

Mot. 1448

Pinza de distancia
para abrazadera elás-
tica

113375
